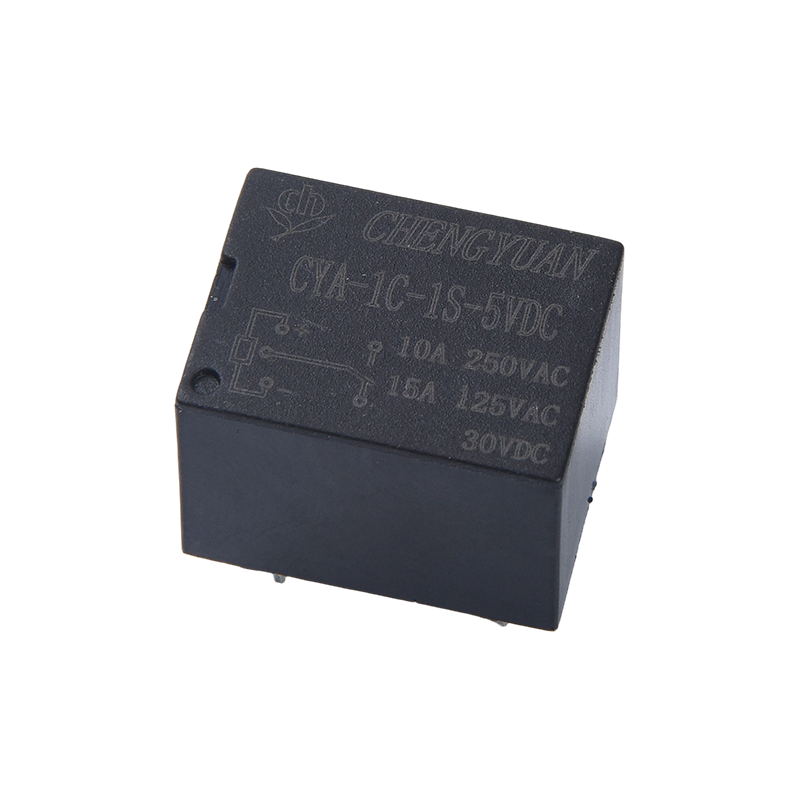

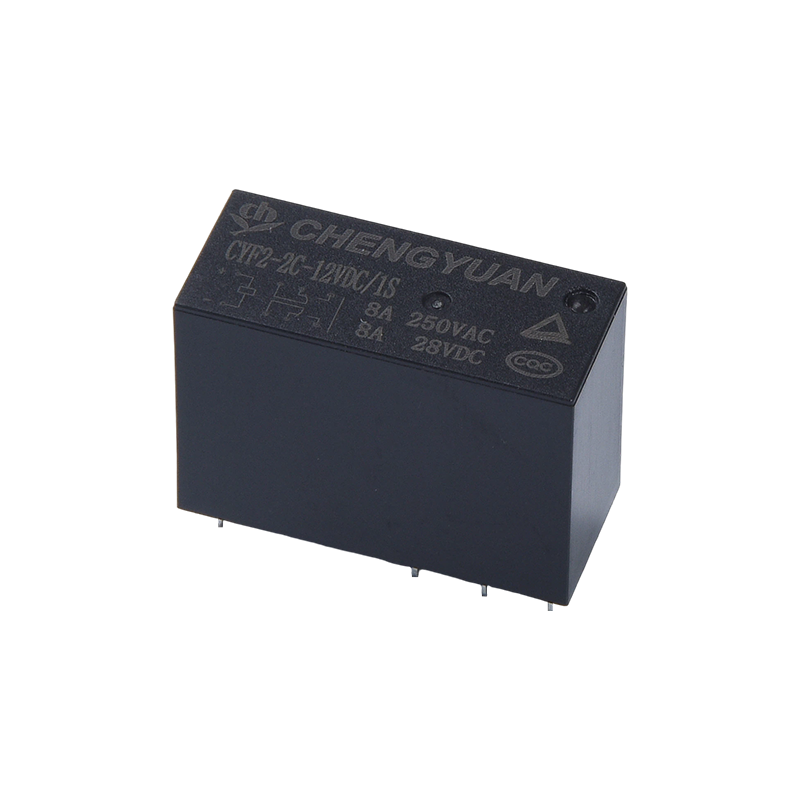

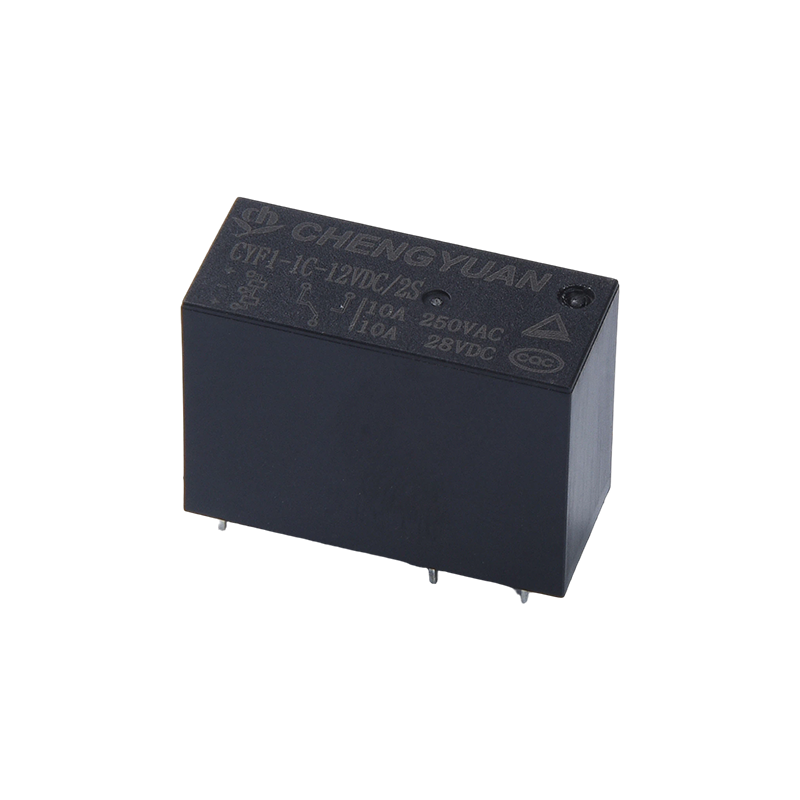

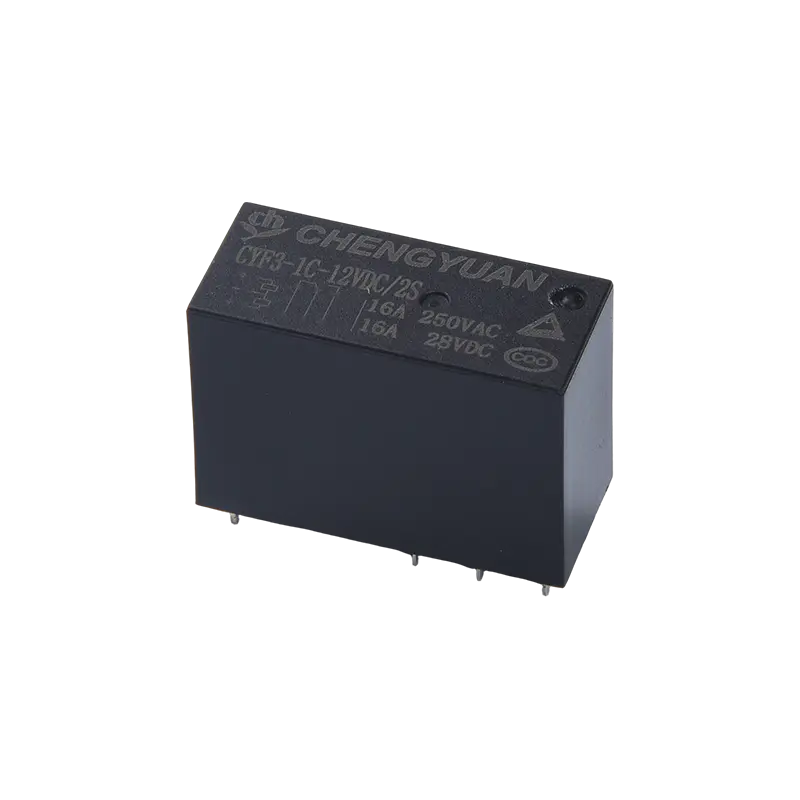

Fabricant de relais à verrouillage magnétique

Ce qu'un relais de verrouillage fait différemment

A relais de verrouillage maintient sa position de contact après la mise hors tension de la bobine, en utilisant un verrou mécanique ou un aimant permanent pour maintenir l'état sans alimentation continue. C'est la différence déterminante avec un relais standard, qui nécessite un courant de bobine constant pour maintenir ses contacts fermés. Un relais à verrouillage magnétique y parvient en utilisant un petit aimant permanent pour maintenir l'armature en place une fois qu'une brève impulsion l'a déplacée, ce qui signifie que la bobine n'a besoin que d'être alimentée momentanément pour changer d'état plutôt que de rester alimentée pendant tout le cycle de marche.

Le résultat pratique d'un relais à verrouillage magnétique La conception permet une réduction significative de la consommation d'énergie moyenne, puisque la bobine n'est active que pendant la brève impulsion de réglage ou de réinitialisation. Cela rend la technologie particulièrement pertinente pour les systèmes alimentés par batterie, les équipements de mesure à distance et toute application où la consommation d'énergie en mode veille est importante. Cet article passe en revue le comportement de commutation mesuré, les données de comparaison de puissance et les compromis structurels pour clarifier où un relais à verrouillage offre le bénéfice le plus évident.

Consommation d'énergie comparée entre les types de relais

L'avantage le plus mesurable d'un relais de verrouillage apparaît dans la consommation d’énergie moyenne sur un cycle de service typique. Le graphique à barres horizontales ci-dessous compare la consommation de puissance des bobines dans quatre catégories de relais dans un scénario dans lequel le contact reste dans la même position pendant une période prolongée entre les événements de commutation. Un relais sans verrouillage standard doit maintenir le courant de la bobine pendant toute la durée où le contact reste fermé, tandis qu'un relais à verrouillage magnétique ne consomme de l'énergie que pendant le bref instant où il change d'état. La différence devient dramatique à mesure que le temps de maintien augmente, ce qui est exactement le scénario le plus pertinent pour les applications de contrôle et de mesure réelles où un relais peut rester dans une position pendant des heures ou des jours à la fois.

Sur une période de retenue de 24 heures, un relais à verrouillage magnétique dessine environ 2 mW en moyenne, contre environ 420 mW pour un relais standard en maintenant la même position de contact, une différence entièrement due au fait que la conception de verrouillage n'a besoin de courant que pendant la brève impulsion de commutation elle-même. Cet écart ne fait que s'élargir à mesure que la durée de maintien augmente, c'est pourquoi la technologie de verrouillage est si souvent spécifiée pour les équipements distants ou alimentés par batterie.

Changement du comportement des impulsions lors d'opérations répétées

Parce qu'un relais à verrouillage magnétique s'appuie sur une brève impulsion pour changer d'état, la cohérence de cette réponse impulsionnelle dans le temps compte tout autant que les économies d'énergie en veille. Le graphique linéaire ci-dessous suit la durée minimale d'impulsion requise pour actionner le relais de manière fiable sur cinq étapes d'un test de durée de vie de commutation, depuis 50 000 opérations jusqu'à 1 million d'opérations. Une légère augmentation de la largeur d'impulsion requise est attendue car le verrou mécanique et les composants magnétiques subissent une usure mineure, mais la tendance devrait rester progressive plutôt que de montrer un saut soudain. Dans ce test, la durée d'impulsion requise n'augmente que modestement sur toute la plage d'un million de cycles, ce qui indique que le verrou magnétique conserve une force de maintien fiable bien au-delà des intervalles d'entretien typiques.

La durée d'impulsion requise varie d'environ 6 ms à 50 000 cycles à environ 11 ms à 1 million de cycles , un changement qui reste confortablement dans la marge de conception du circuit de commande que la plupart des systèmes de contrôle allouent à un relais de verrouillage. Ce modèle prévisible et progressif est un indicateur puissant de performances constantes du verrou magnétique plutôt que d’une usure mécanique prématurée.

Où les relais de verrouillage sont les plus utilisés

L'efficacité énergétique d'un relais de verrouillage oriente naturellement son utilisation vers des applications où le courant de veille est aussi important que les performances de commutation. Le graphique à barres verticales ci-dessous montre la répartition typique de l'utilisation dans les catégories d'applications courantes, sur la base de modèles de champs agrégés. Les équipements de mesure intelligents et de surveillance à distance arrivent largement en tête, suivis par les systèmes de contrôle d'accès alimentés par batterie, les systèmes d'énergie solaire et renouvelable et les équipements industriels où la réduction de la production de chaleur due à un courant moyen plus faible constitue également un avantage secondaire significatif.

Le comptage intelligent et la surveillance à distance représentent environ 35 % du déploiement typique , ce qui correspond directement à la consommation électrique quasi nulle en mode veille évoquée dans la section précédente. Les systèmes de contrôle d'accès alimentés par batterie suivent de près, puisqu'un relais à verrouillage magnétique peut conserver un état verrouillé ou déverrouillé indéfiniment sans vider la batterie entre les événements de commutation.

Relais de verrouillage par rapport au relais standard dans toutes les dimensions clés

Un graphique radar permet de voir plus facilement le compromis complet entre un relais à verrouillage magnétique et un relais standard sans verrouillage, car il trace plusieurs dimensions à la fois plutôt que de tout réduire à un seul nombre. Le tableau ci-dessous compare les deux types de relais en termes d'efficacité énergétique en veille, de simplicité du circuit de commande, de fiabilité de conservation de l'état, de vitesse de commutation et de complexité mécanique. Le relais à verrouillage va beaucoup plus loin en termes d'efficacité en veille et de rétention d'état, tandis que le relais standard va plus loin en termes de simplicité du circuit de commande, car il ne nécessite pas de logique de commande séparée de réglage et de réinitialisation. Ce compromis est exactement la raison pour laquelle le choix entre les deux se résume souvent à savoir si l'efficacité énergétique ou la simplicité du pilote sont plus importantes pour une conception donnée.

Le graphique confirme qu'un relais de verrouillage C'est le choix le plus judicieux lorsque l'alimentation en veille et la conservation de l'état sont les plus importantes, tandis qu'un relais standard reste plus simple à piloter à partir d'un circuit de commande de base. Aucune des deux options n’est universellement meilleure ; la décision dépend de si l'application donne la priorité à l'efficacité énergétique ou à une complexité minimale des pilotes, et de nombreuses conceptions de systèmes finissent par utiliser les deux types de relais pour différents sous-systèmes au sein du même produit.

Conseils pratiques pour spécifier un relais à verrouillage magnétique

Spécification d'un relais à verrouillage magnétique commence correctement par confirmer que l’application bénéficie réellement de la rétention de l’État sans alimentation continue. Le tableau ci-dessous résume les scénarios pratiques dans lesquels une conception de verrouillage est généralement la bonne solution, ainsi que les cas mieux servis par un relais standard.

Référence de sélection basée sur un scénario

Avant de finaliser un relais à accrochage dans une conception, quelques vérifications supplémentaires permettent de confirmer son adéquation à long terme :

1. Confirmez que le circuit de commande peut fournir de manière fiable les caractéristiques d'impulsion définies et réinitialisées requises.
2. Vérifiez si l’application nécessite un fonctionnement de verrouillage à simple bobine ou à double bobine.
3. Vérifiez le comportement de rétention d’état dans des conditions de vibrations ou de chocs attendues.
4. Examinez la valeur nominale du contact par rapport au courant de charge réel du circuit commuté.
5. Prévoyez une méthode de détection de position si le système de contrôle doit confirmer l'état actuel du relais après une coupure de courant.

La précision de fabrication derrière des performances de verrouillage fiables

La courbe stable de durée d'impulsion évoquée précédemment dépend d'une fabrication cohérente de l'ensemble aimant permanent, induit et bobine à l'intérieur d'un relais à verrouillage magnétique . La variation de la force de l'aimant ou de l'alignement de l'induit peut modifier l'énergie d'impulsion minimale nécessaire pour commuter l'état de manière fiable. C'est pourquoi un contrôle strict du processus est plus important pour les conceptions à verrouillage que pour les relais standard plus simples. L'assemblage automatisé et les tests magnétiques en cours de processus aident à maintenir le fonctionnement d'un relais à verrouillage magnétique dans des tolérances strictes sur tous les lots de production, prenant ainsi en charge le comportement prévisible à long terme illustré dans les données de durée de vie de commutation ci-dessus.

Les étapes de vérification du processus telles que les tests de flux magnétique, l'échantillonnage par réponse aux impulsions et les contrôles de cycles mécaniques sont des pratiques standard qui prennent en charge les données de fiabilité référencées tout au long de cet article. Pour les ingénieurs qui recherchent un relais à verrouillage à grande échelle, la confirmation de ces points de contrôle qualité auprès d'un fournisseur est souvent aussi précieuse que l'examen des spécifications de la fiche technique publiée.

À propos de Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. est une filiale de Ningbo Yinzhou Chengyuan Electronic Device Factory. Ayant été profondément engagé dans la fabrication de relais pendant près de 30 ans , la société fonctionne comme un fabricant professionnel intégrant la R&D, la production et la vente de relais de verrouillage et les composants de commutation associés. Son principe fondamental, « l'honnêteté comme fondement et la qualité comme âme », est soutenu par un travail d'équipe efficace visant à bâtir une réputation de produits fiables sur les marchés nationaux et internationaux.

L'usine a introduit des équipements de production automatisés, sélectionne des matériaux de haute qualité et applique des contrôles stricts des processus tout au long de la chaîne de production pour garantir la stabilité et la durabilité des unités finies. Basée sur le marché intérieur, l'entreprise étend activement sa présence internationale, et l'accent mis sur la qualité et le service honnête l'a aidée à se forger une reconnaissance auprès des clients tant au pays qu'à l'étranger. Guidée par l'innovation technologique continue, Ningbo Chengyuan Chuangke Electronics Co., Ltd. s'efforce de permettre la modernisation industrielle et vise à rester un partenaire fiable pour les organisations qui s'approvisionnent en solutions de relais à verrouillage magnétique.

Foire aux questions

Q1 : Comment un relais à verrouillage maintient-il sa position sans alimentation continue ?

A1 : Il utilise un aimant permanent ou un verrou mécanique pour maintenir l'armature en place après une brève impulsion de bobine, de sorte qu'aucun courant continu n'est nécessaire pour maintenir l'état de contact.

Q2 : Quel est le principal avantage d’un relais à verrouillage magnétique dans les systèmes alimentés par batterie ?

A2 : Étant donné que la bobine ne consomme du courant que pendant la brève impulsion de commutation, la consommation électrique en veille diminue considérablement par rapport à un relais qui doit rester sous tension pour maintenir sa position.

Q3 : Un relais à verrouillage magnétique nécessite-t-il un circuit de commande plus complexe ?

A3 : Oui, il nécessite généralement une logique d'impulsion de réglage et de réinitialisation plutôt qu'un simple signal de bobine continue, ce qui ajoute une certaine complexité au circuit en échange des économies d'énergie.

Q4 : Comment un système peut-il confirmer l'état actuel d'un relais à verrouillage après une coupure de courant ?

A4 : De nombreuses conceptions ajoutent une méthode de détection de position, telle qu'un contact auxiliaire ou un signal de retour, afin que le système de contrôle puisse vérifier l'état du relais une fois l'alimentation rétablie.

Q5 : Quels facteurs de fabrication affectent le plus la fiabilité des relais de verrouillage ?

A5 : La force constante de l'aimant permanent, l'alignement précis de l'armature et l'enroulement de bobine contrôlé sont les facteurs clés qui déterminent la fiabilité de l'état des commutateurs de relais à verrouillage magnétique au cours de sa durée de vie nominale.
