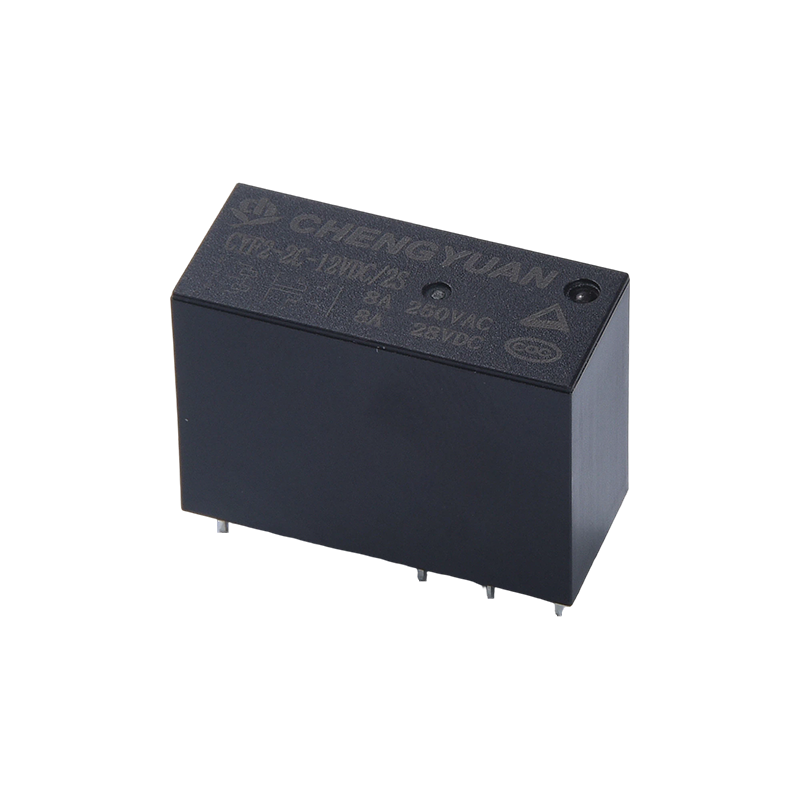

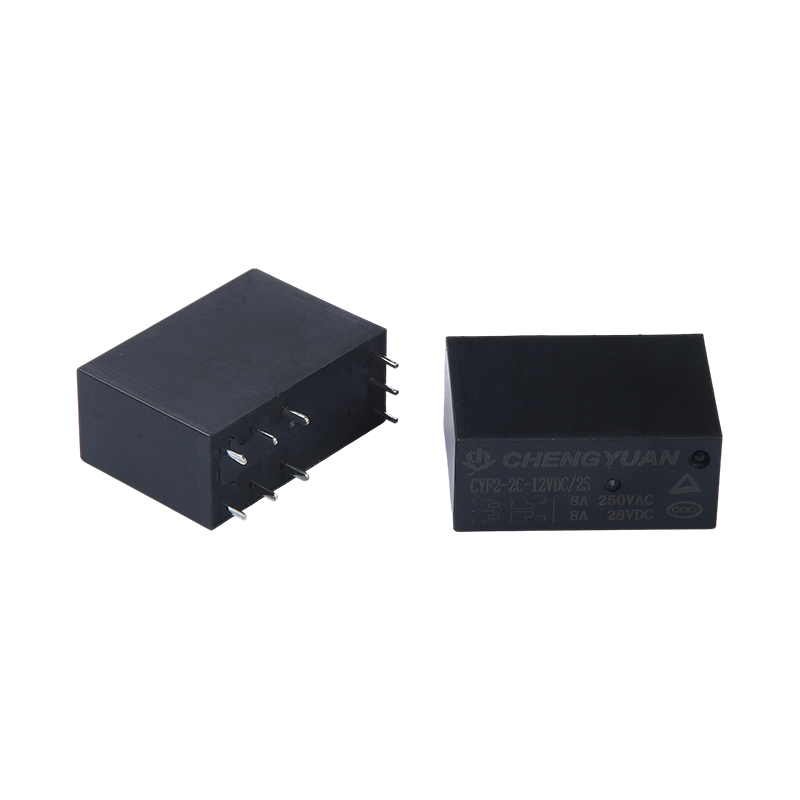

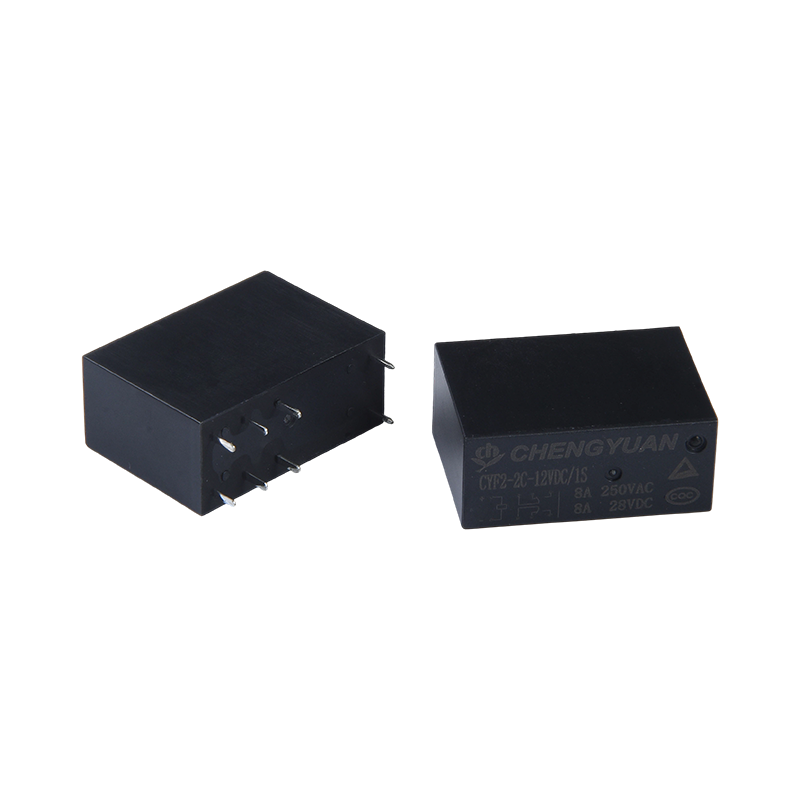

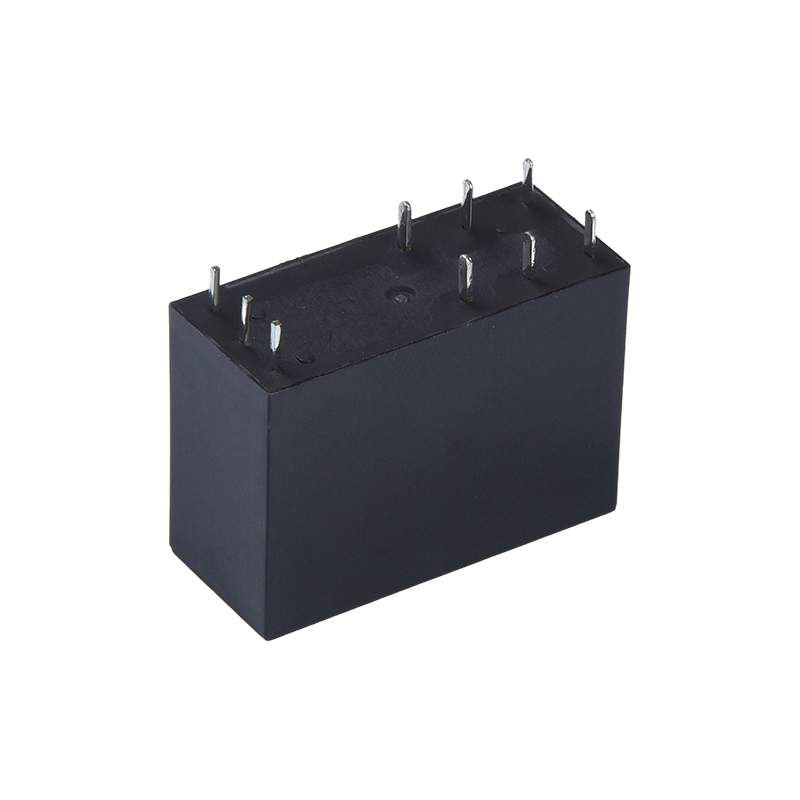

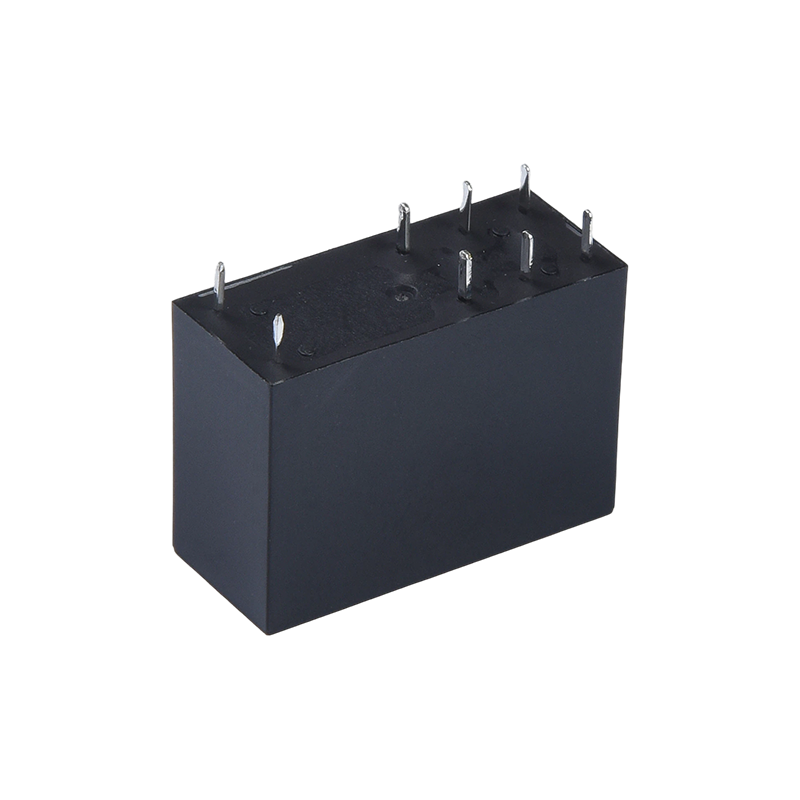

Caractéristiques :
1. Fonction de verrouillage magnétique : utilise une excitation par impulsion ; la bobine consomme de l'énergie uniquement pendant le moment de commutation et l'état du contact est auto-verrouillé après la mise hors tension, ce qui réduit considérablement la consommation d'énergie du système.
2. Commutation de charge élevée : les contacts prennent en charge la commutation de courant 8 A, répondant aux besoins de contrôle de haute puissance des appareils électroménagers tels que les climatiseurs et les fours à micro-ondes.
3. Isolation de tension de tenue élevée : la tension de tenue entre la bobine et les contacts atteint 5 000 V, offrant d'excellentes performances d'isolation électrique et assurant la sécurité du circuit de commande.
4. Conception compacte : petite taille et structure compacte, idéale pour le montage haute densité sur des cartes PCB.
5. Large gamme de bobines de tension : offre diverses spécifications de bobine de 3 V CC à 48 V CC, s'adaptant à différentes tensions de commande.
6. Certification de sécurité : certifié TUV et CQC, conforme aux normes de sécurité internationales.
Applications typiques :
1. Équipement de communication : utilisé dans les stations de base de communication et les équipements de commutation pour la commutation de circuits à faible puissance et le routage des signaux.
2. Appareils électroménagers : convient aux climatiseurs, aux fours à micro-ondes et à d'autres équipements comme interrupteur de commande d'alimentation à économie d'énergie.
3. Équipement de sécurité : utilisé dans les systèmes d'alarme de sécurité et le contrôle d'accès pour garantir que l'état de verrouillage ou d'alarme d'origine est maintenu même en cas de panne de courant.
4. Équipement de bureau : appliqué aux équipements de bureautique, tels que les copieurs et les imprimantes, pour réduire la consommation d'énergie en veille.
Coordonnées
| Tapez | ACY |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ maximum (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 10A250 VCA |
| Max. courant de commutation | 15A |
| Max. tension de commutation | 250VAC |
| Max. puissance de commutation | 2500 VA |
| Min. changer de charge | 6V 1A |
Caractéristiques
| Durée de fonctionnement (à la tension nominale de la bobine) | 8 ms maximum. ( Pas de diode) |
| Temps de sortie | 5 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 750VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 1500VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 10 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Environ 8,5 g |
Données de bobine (à 20 ℃)
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 120 | 25 | Environ 0,36 W | 75 % du nominal tension | 5 % du nominal tension | 130 % de la tension nominale |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

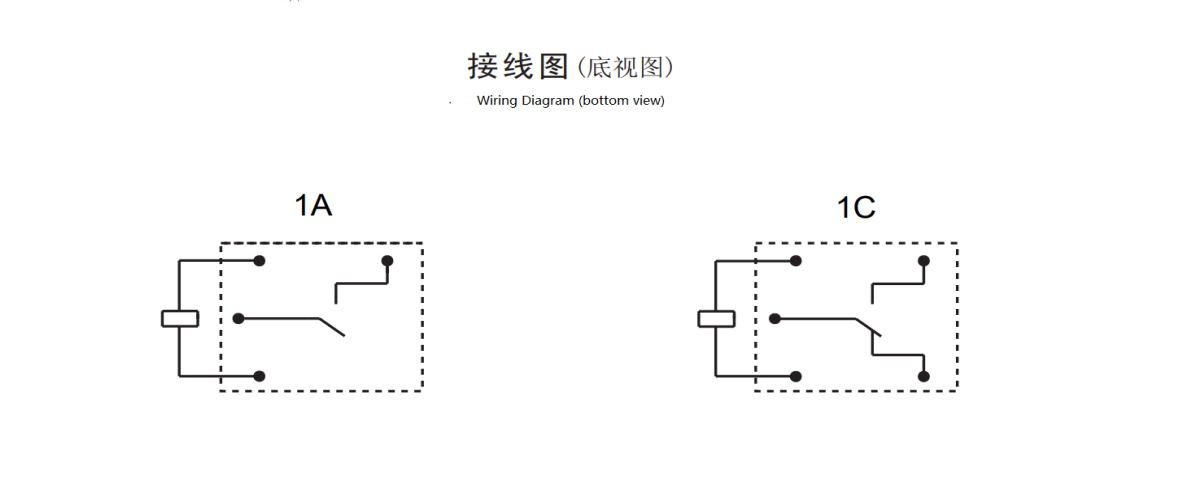

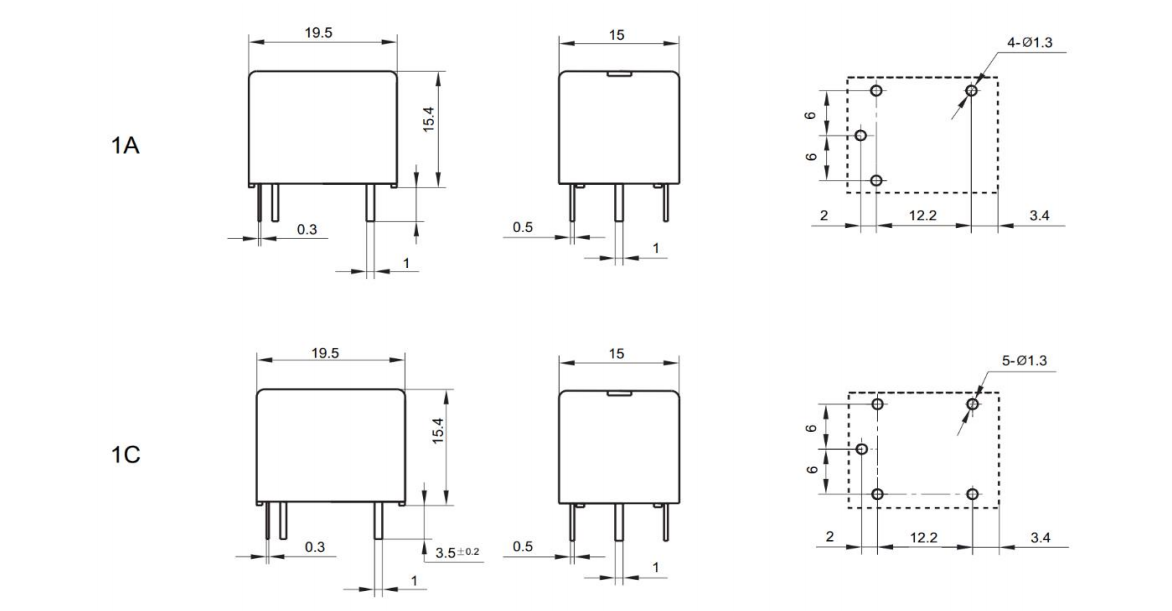

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

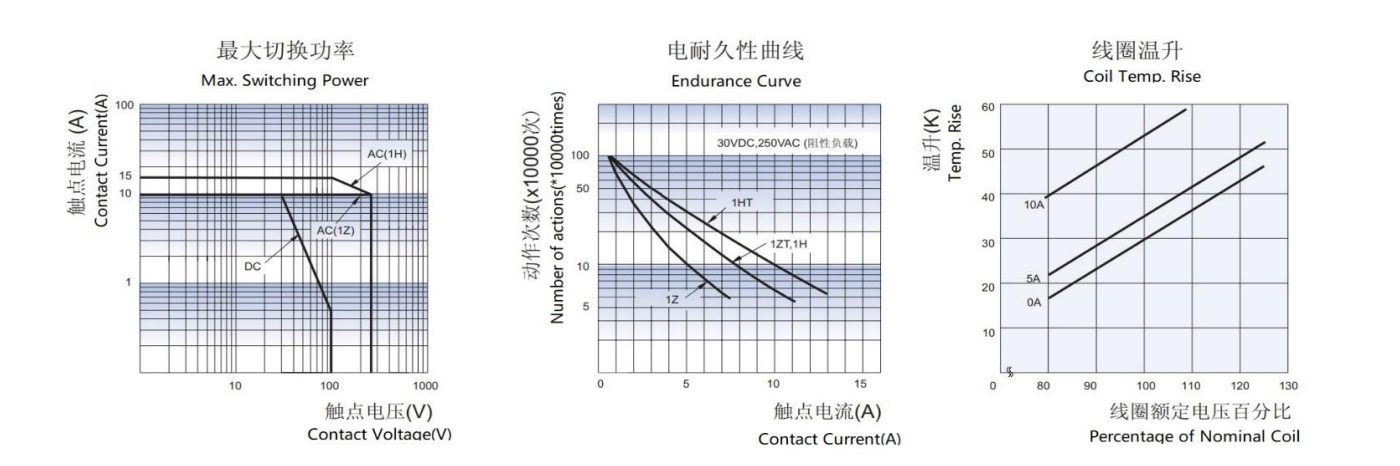

Courbes caractéristiques
CYA-1-C-12VDC-H-D-T-XX
1 2 3 4 5 6 7 8
1 : Tapez : CYA
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : C De C ; H De A ; B De B
4 : Tension nominale : 3,5,6,9,12,18,24,48VDC
5 : Couleur du boîtier : T -Blanc ; H-noir ; L-Bleu 6 : Puissance de la bobine : D-0,45 W L-0,36 W
7 : Construction de protection : résistante au flux S,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre-Exigence particulière
(1) : Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
(2) : Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
(3) : Les exigences spécifiques du client (XX) seront évaluées par notre société puis marquées par des symboles caractéristiques.
