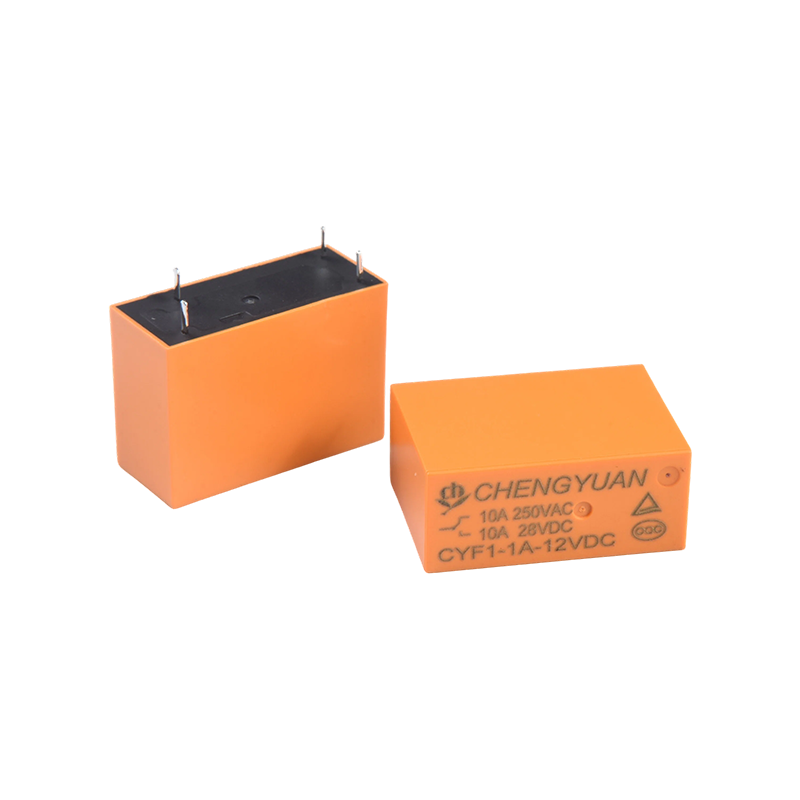

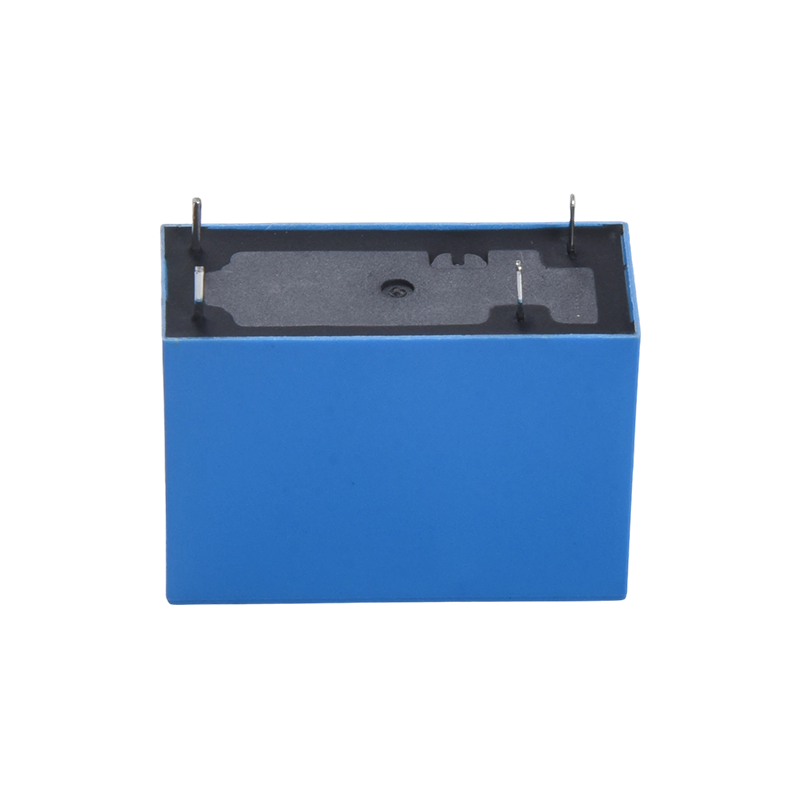

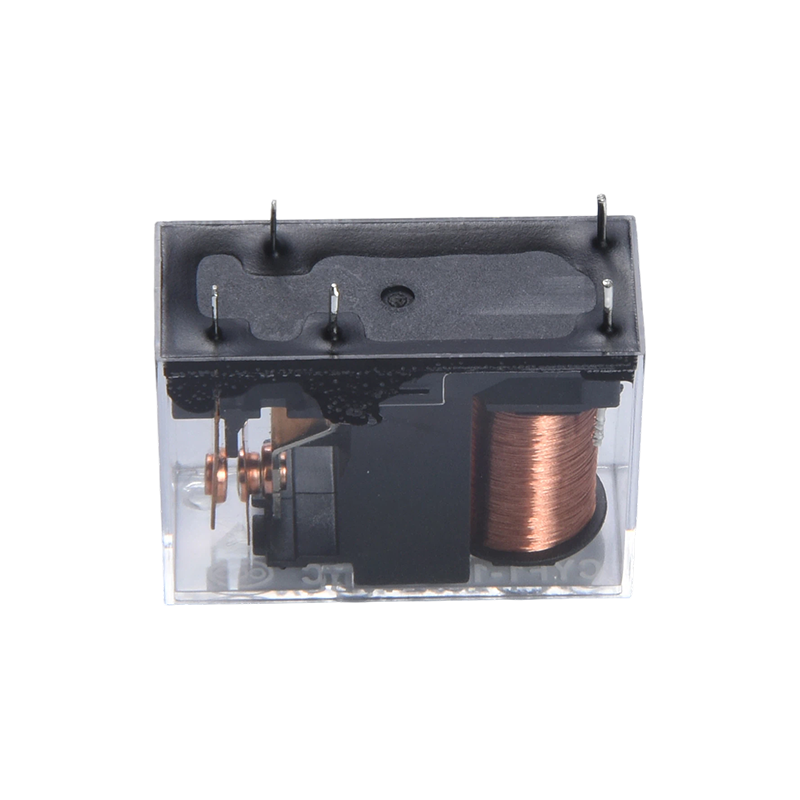

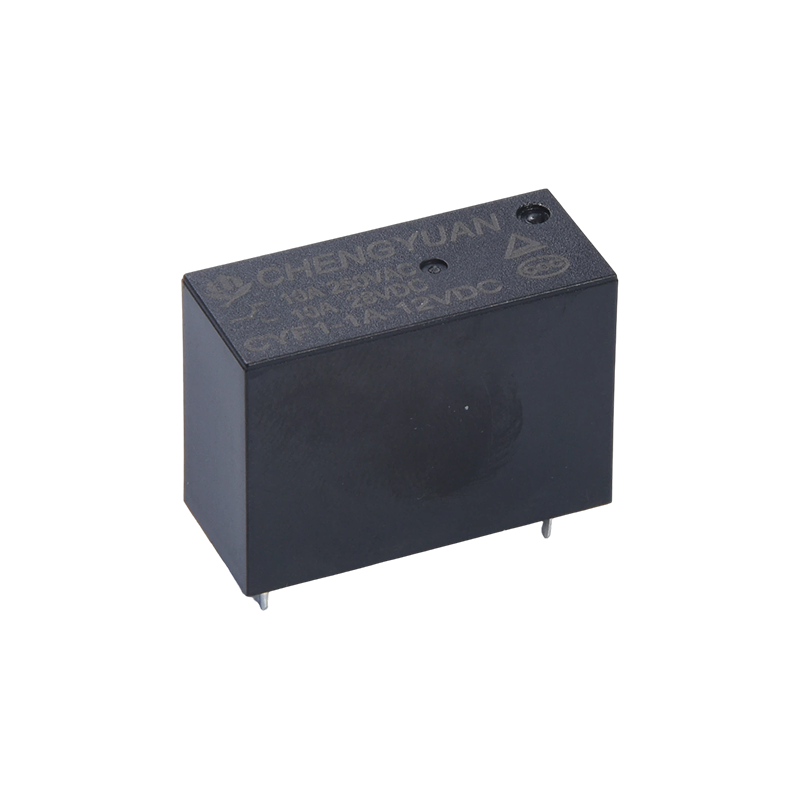

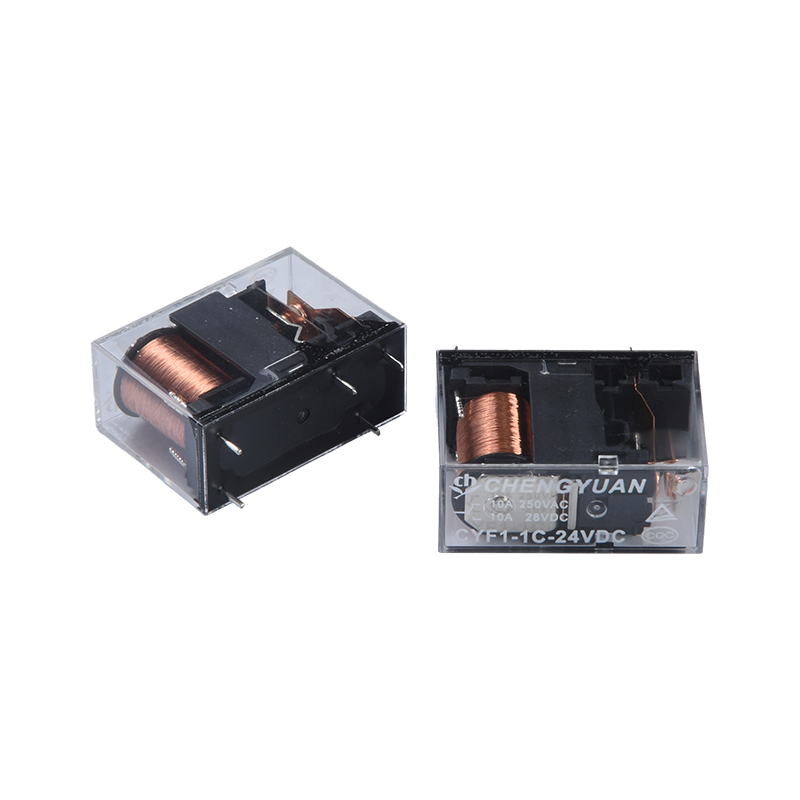

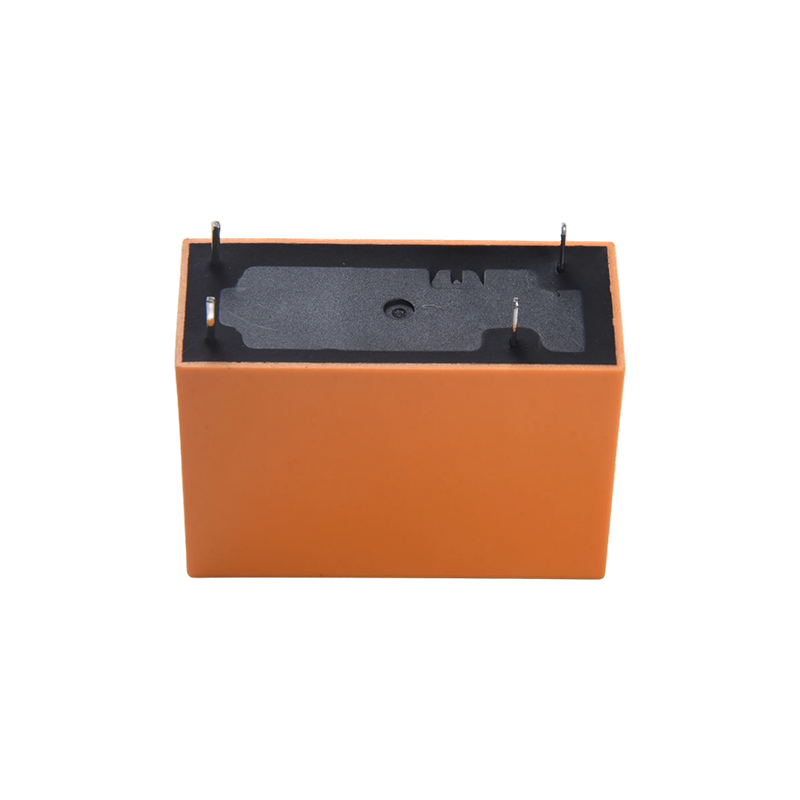

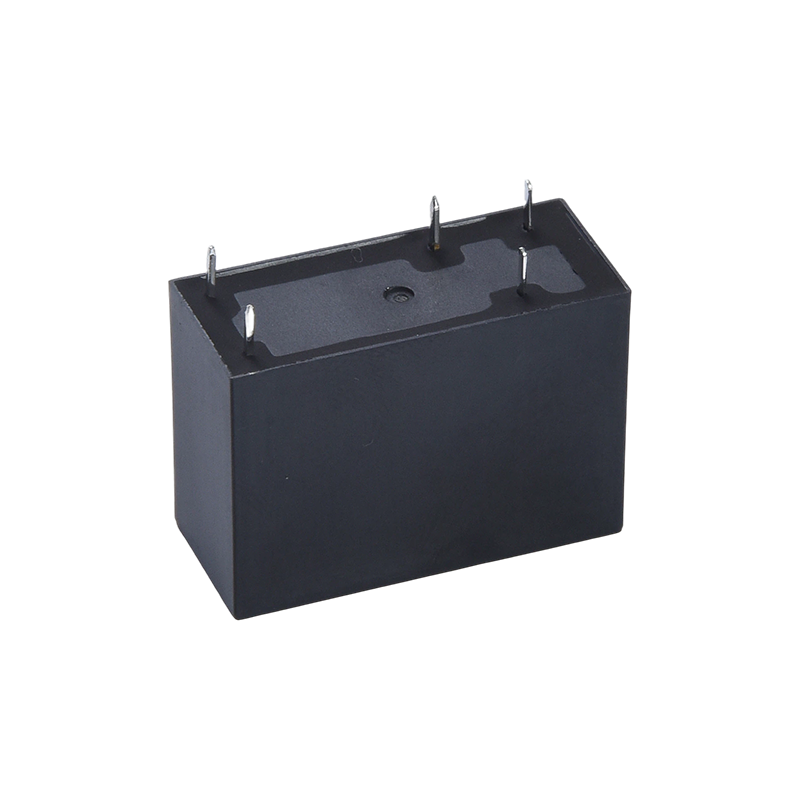

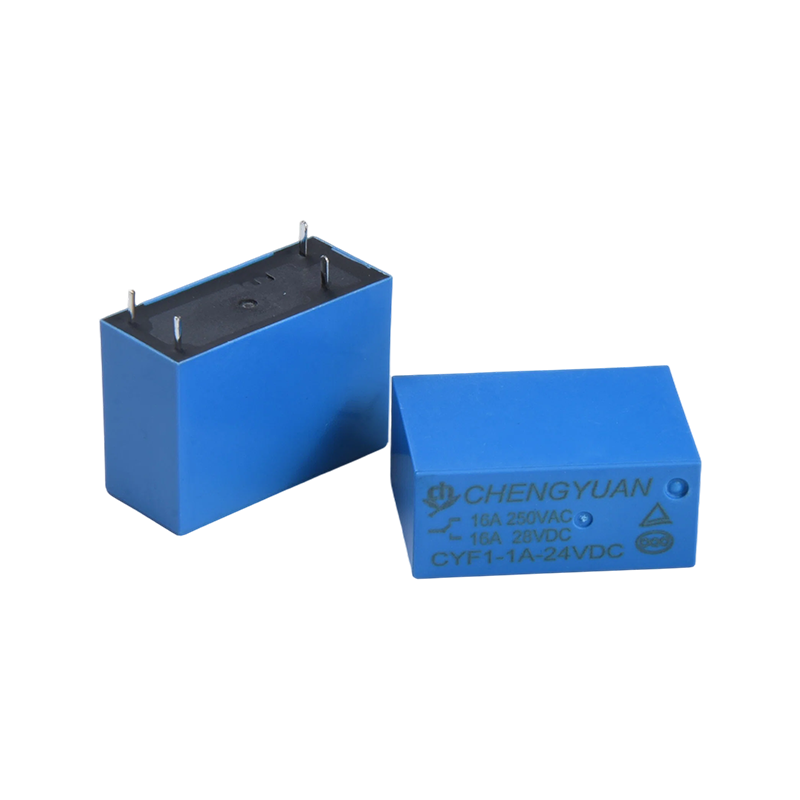

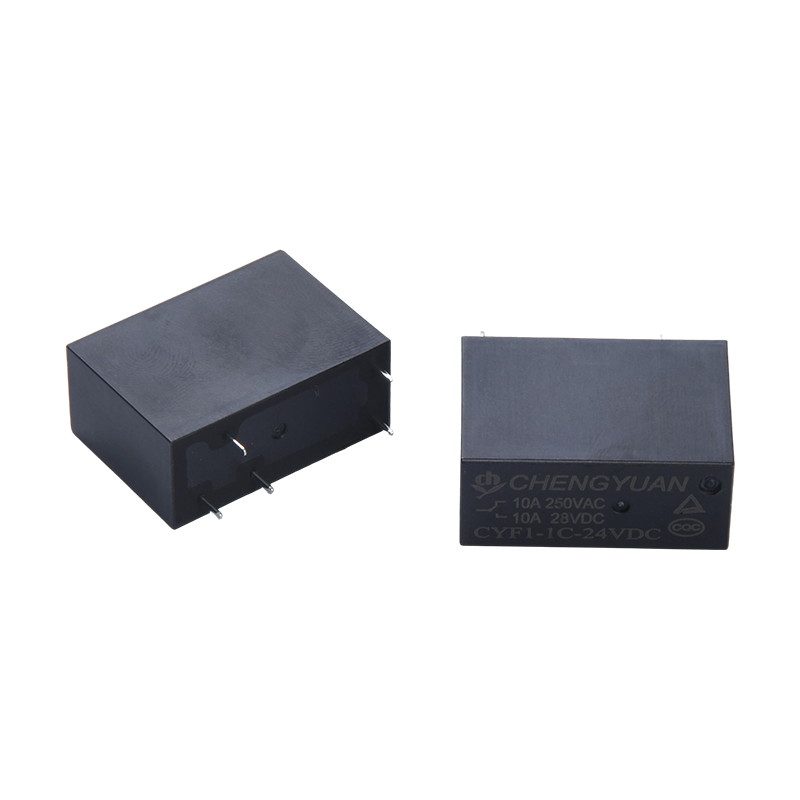

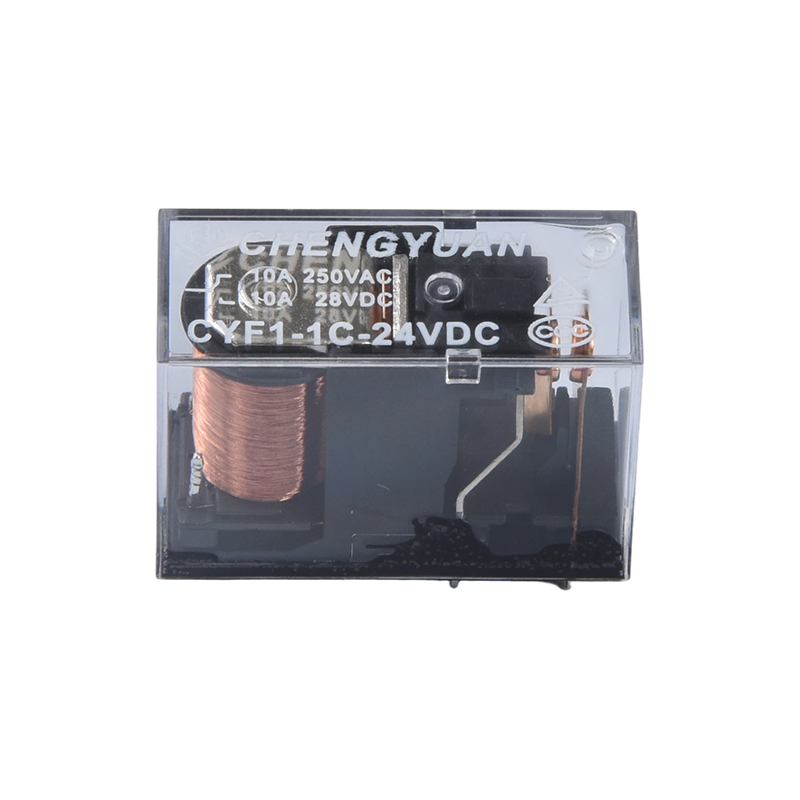

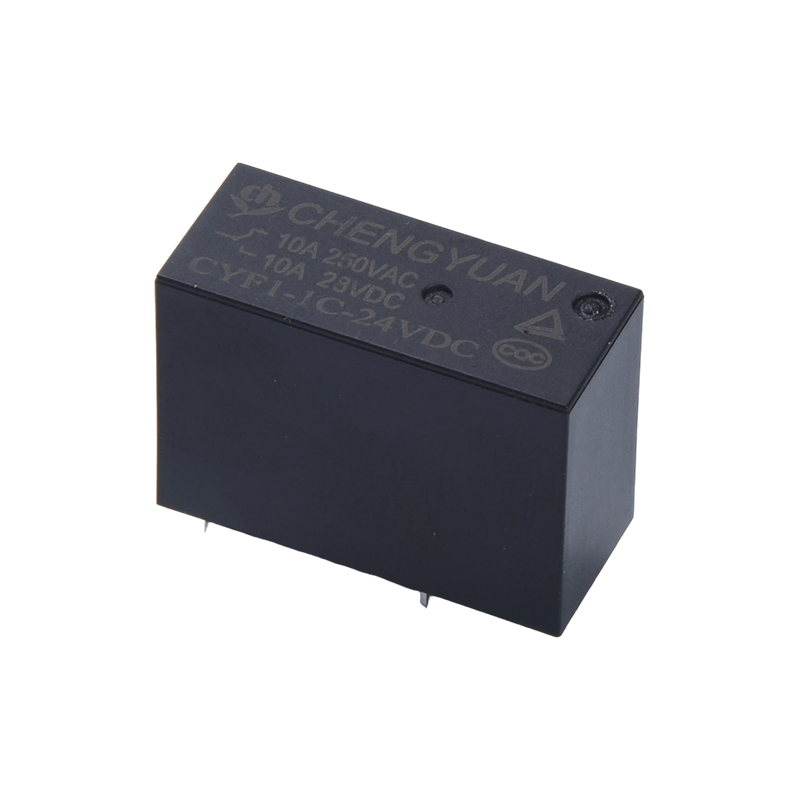

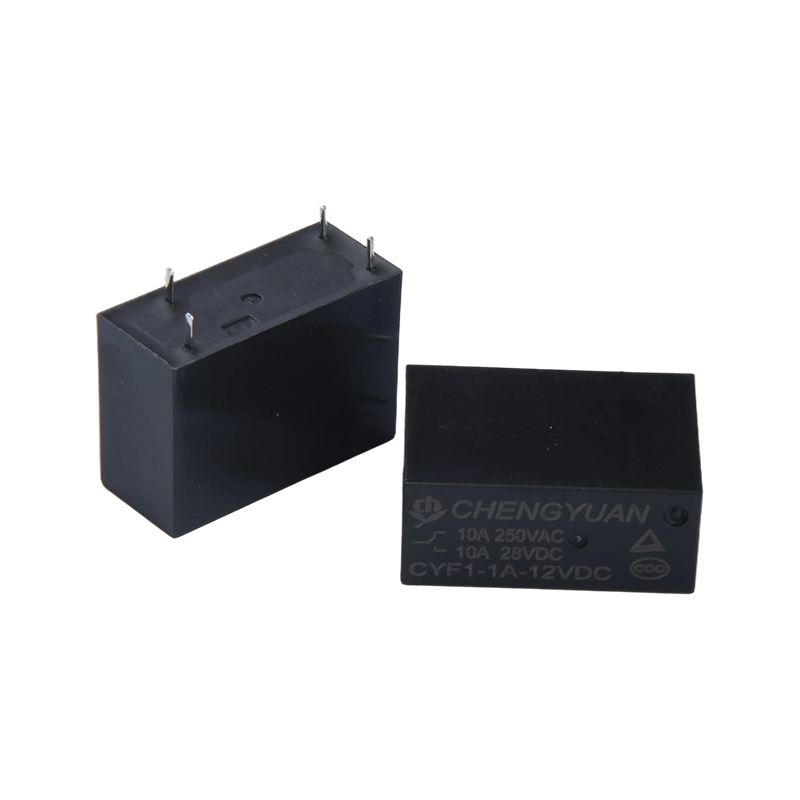

Caractéristiques :
• Performance de tenue aux ultra-hautes tensions : résiste jusqu'à 5 000 volts, offrant d'excellentes performances d'isolation, réduisant le risque de panne de circuit et améliorant la sécurité de fonctionnement de l'équipement.
• Tension de bobine flexible : prend en charge une large plage de tension de bobine de 3 V CC à 48 V CC, correspondant directement à diverses spécifications de tension du circuit de commande sans avoir besoin de composants de conversion de tension supplémentaires.
• Conception structurelle compacte : petite taille, adaptée aux scénarios de montage de circuits imprimés haute densité, économisant de l'espace dans l'équipement interne et améliorant la flexibilité de la disposition des circuits.
• Capacité de commutation de charge élevée : capacité de commutation de contact jusqu'à 17 ampères, avec des charges nominales couvrant 10A 250VAC/28VDC et 16A 250VAC/28VDC, adaptée aux besoins de commutation de circuits de puissance moyenne à élevée.
• Double certification faisant autorité : certifiée par TUV et CQC, conforme aux normes de sécurité internationales et nationales, répondant aux besoins des applications de produits finaux sur plusieurs marchés.

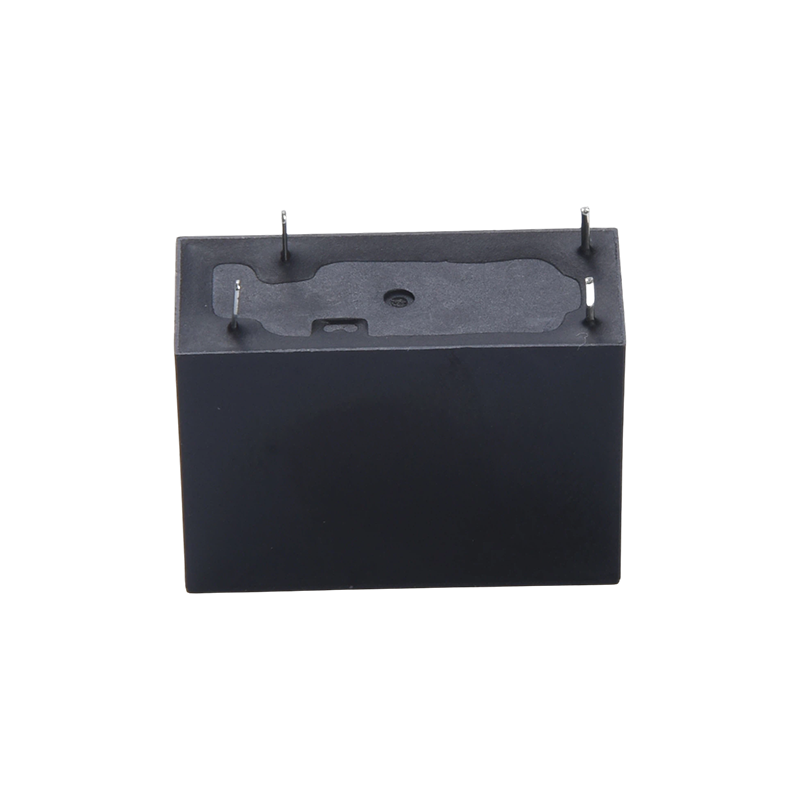

• Assemblage de circuits imprimés pratique : utilise une structure à 5 broches, facilitant le soudage et la fixation aux cartes de circuits imprimés, ce qui entraîne une efficacité d'assemblage élevée et une compatibilité avec les processus de production automatisés.
• Performances de commutation stables : utilise une forme de contact unipolaire unidirectionnelle (SPST), fournissant une logique de commutation claire et une résistance de contact stable, garantissant la fiabilité de la commutation marche/arrêt du circuit.
Scénarios applicables :
• Appareils électroménagers : commande marche/arrêt pour les petits appareils à haute puissance (tels que les radiateurs électriques, les cuisinières à induction) et commande automatique des appareils de cuisine.
• Contrôle industriel : commutation de signaux et contrôle de puissance pour les équipements d'automatisation industrielle, les petits modules de contrôle PLC et les circuits de commande de moteur. • Équipement d'alimentation intelligent : boîtiers de distribution intelligents, modules de distribution d'énergie et circuits de commande auxiliaires de pile de charge, adaptés aux scénarios de haute tension et de demande de charge élevée.
• Équipement de sécurité : alimentations pour la surveillance de sécurité et la commutation de circuits pour les systèmes de contrôle d'accès, s'appuyant sur des performances stables pour assurer le fonctionnement continu de l'équipement.
Coordonnées
| Tapez | CYF1 |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 10 A 250 V CA/12 A 277 VCA | 16 A 250 V CA/17 A 277 V CA |
| Max. courant de commutation | 12A | 17A |
| Max. tension de commutation | 277 VCA |
| Max. puissance de commutation | 3324VA | 4709VAC |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 000 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 5000VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (sans condensation) |
| Poids | Env. 14g |
Données de bobine (à 20 ℃)
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | (Max.) Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 240 | 12.5 | Environ 0,72 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Environ 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

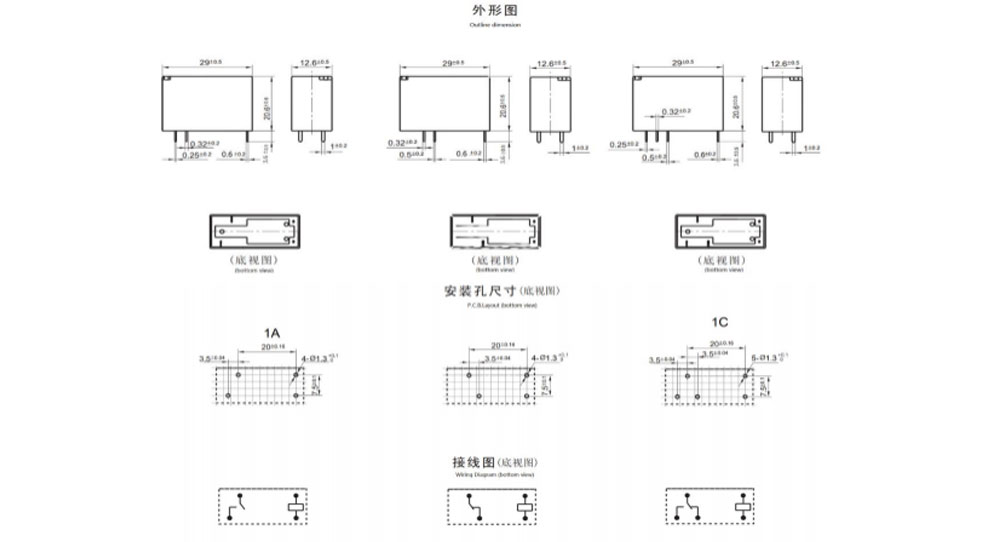

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

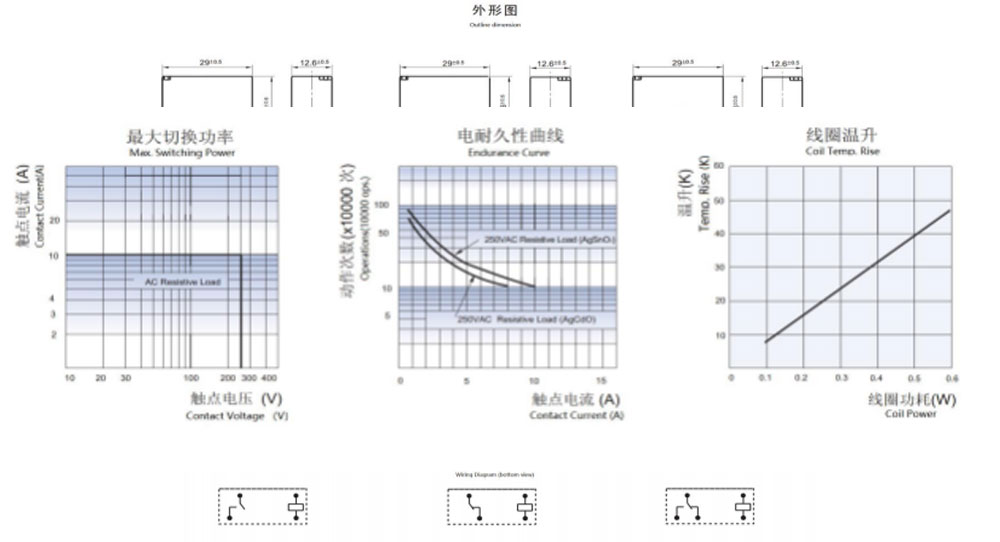

Courbes caractéristiques
Informations de commande
CYF1 H - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Type：CYF1
2 : Avec H : charge à contact élevé, 16 A Sans H : charge standard, 10 A
3 : Nombre de pôles : 1-1 pôle
4 : Arrangement de contact : C Fom C ; H De A ; B De B
5 : Tension nominale : 3,5,6,9, 12, 18,24,48 V CC

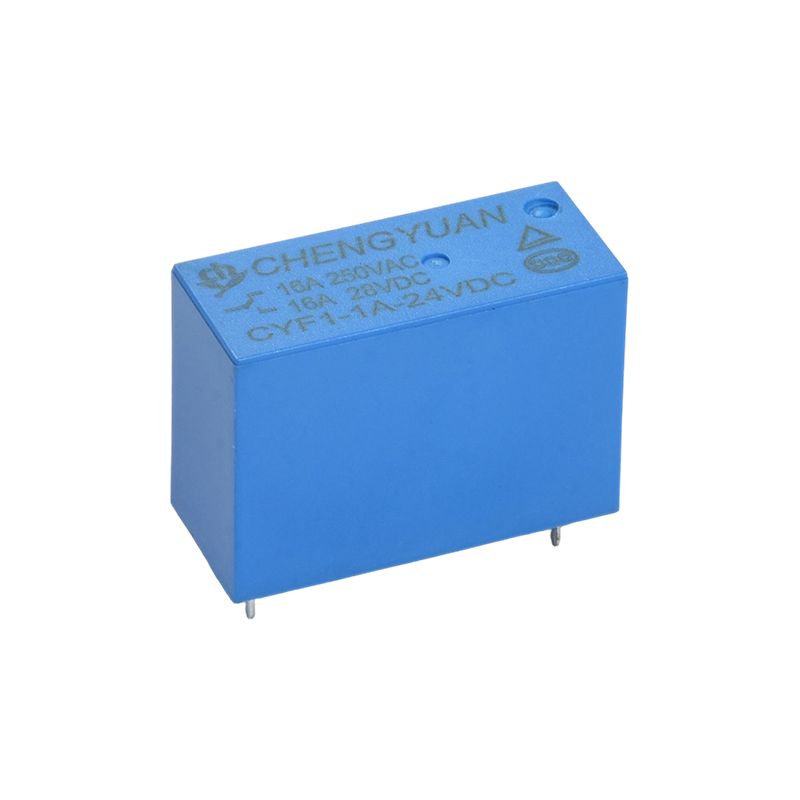

6 : Couleur du boîtier : T -Transparent, H-Noir, L-Bleu
7 : Alimentation de la bobine : D-0,72 W L-0,54W
8 : Construction de protection : résistante au S-Flux,
Type SH-Scellé lavable
9 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre-Exigence particulière
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
