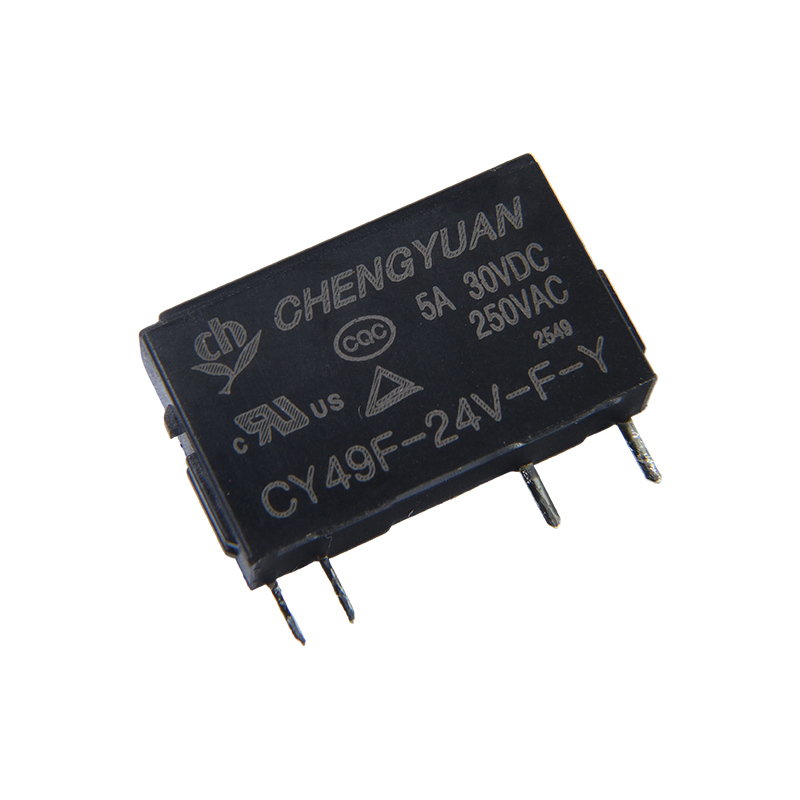

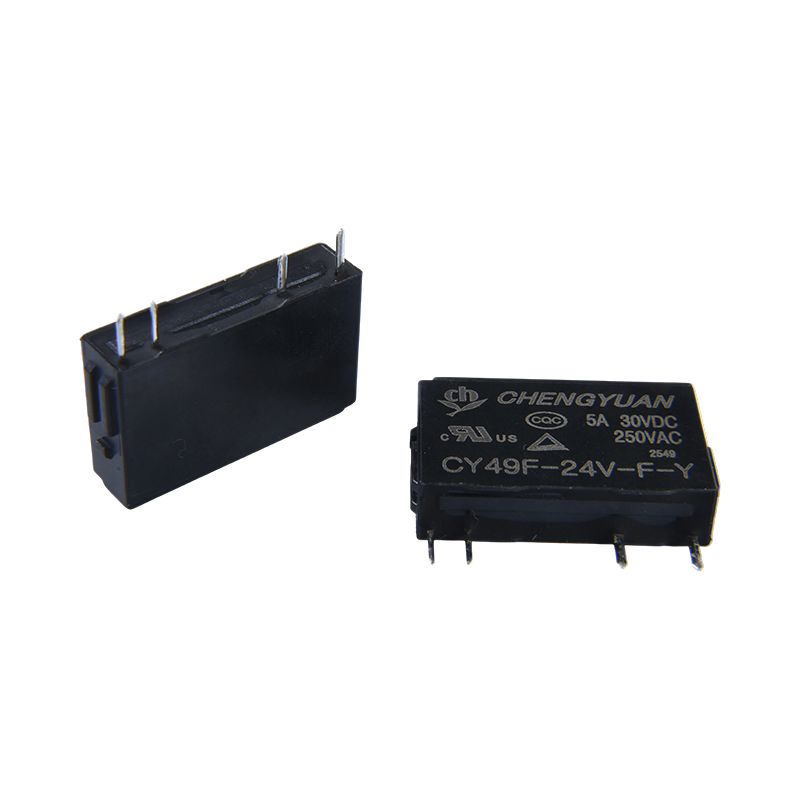

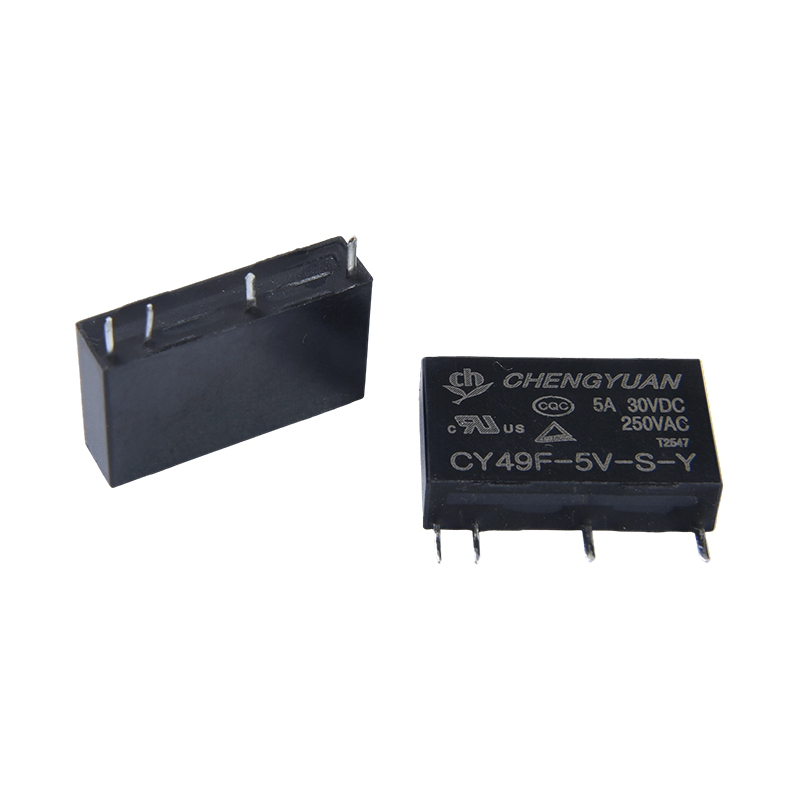

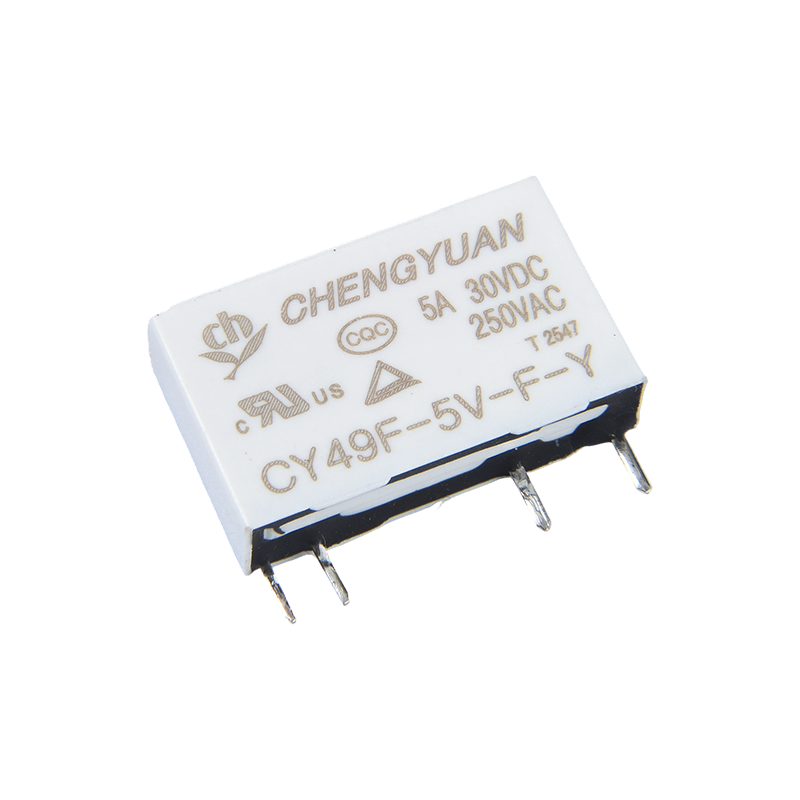

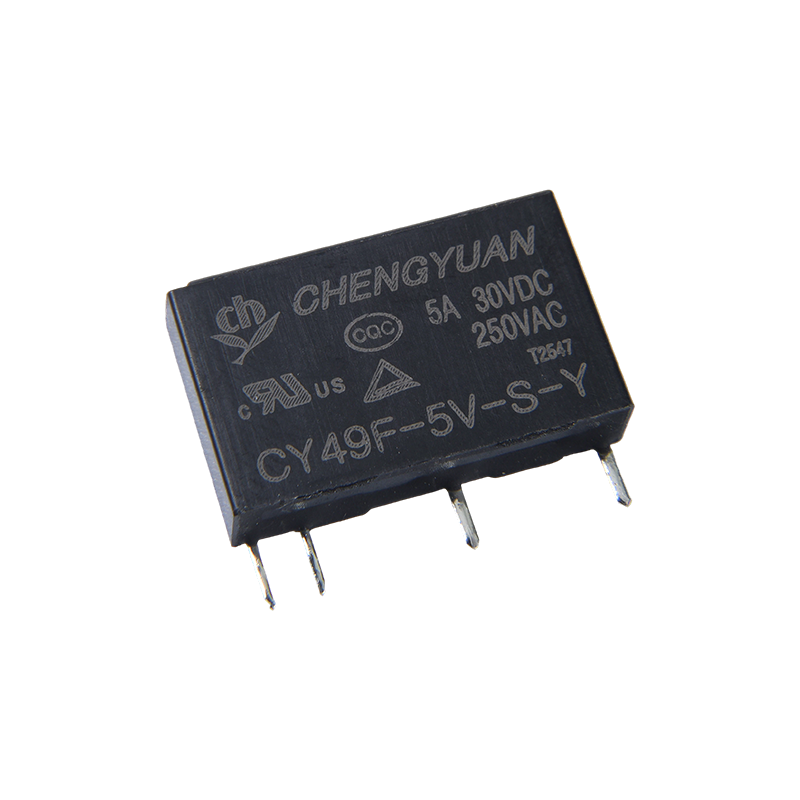

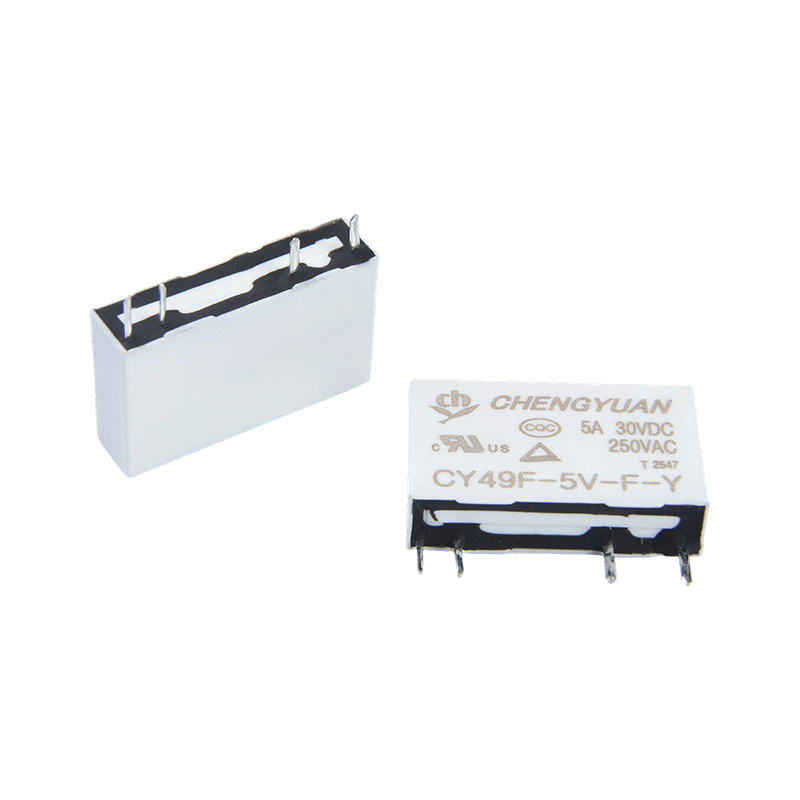

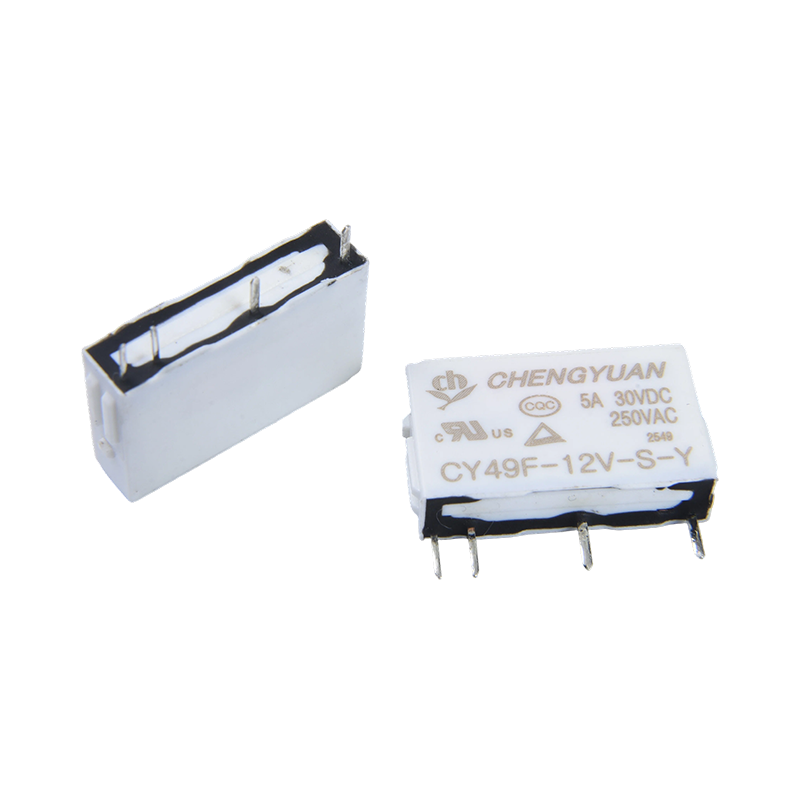

Caractéristiques :
• Capacité de charge : commutation de contact 5 A
• Ultra-mince, ultra-petit, adapté au montage haute densité (largeur 5 mm, hauteur 12,5 mm)
• Résiste jusqu'à 3 000 V
• Haute sensibilité, consommation électrique de seulement 0,12 W
Applications typiques :
Circuits d'automatisation et de contrôle industriels : on les trouve couramment dans les équipements de communication, les équipements de réseau, les instruments de mesure et les systèmes de contrôle d'ascenseur, effectuant des fonctions de commutation de circuit, de protection de sécurité ou de protection contre les surintensités.
Electronique automobile et nouveaux domaines énergétiques : appliqué aux équipements embarqués, aux nouveaux systèmes de gestion de l'énergie, etc., répondant aux exigences de commutation fiable dans les environnements automobiles.
Électronique médicale et aérospatiale : dans les équipements médicaux, la surveillance de sécurité et les applications aérospatiales où une grande stabilité est requise, il assure l'isolation et la protection des circuits.
Coordonnées
| Tapez | CY49F |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 5A250VAC /30VDC |
| Max. courant de commutation | 5A |
| Max. tension de commutation | 270 VCA |
| Max. puissance de commutation | 1250VA/150W |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | ≤ 10 ms Max. |
| Temps de sortie | ≤ 5 ms Max. |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 000 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 3000VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Env. 3g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 24 | 208 | Environ 0,12 W | 75 % de la valeur nominale tension | 5 % de la valeur nominale tension | 130 % de la tension nominale |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Environ 0,18 W |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

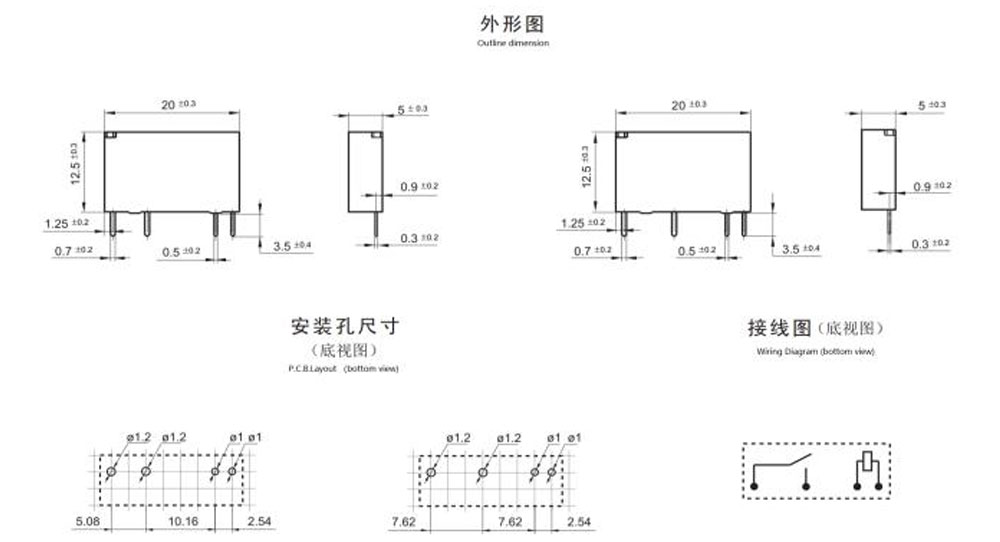

Dimension du contour, Schéma de câblage, disposition du PCB (Unité : mm)

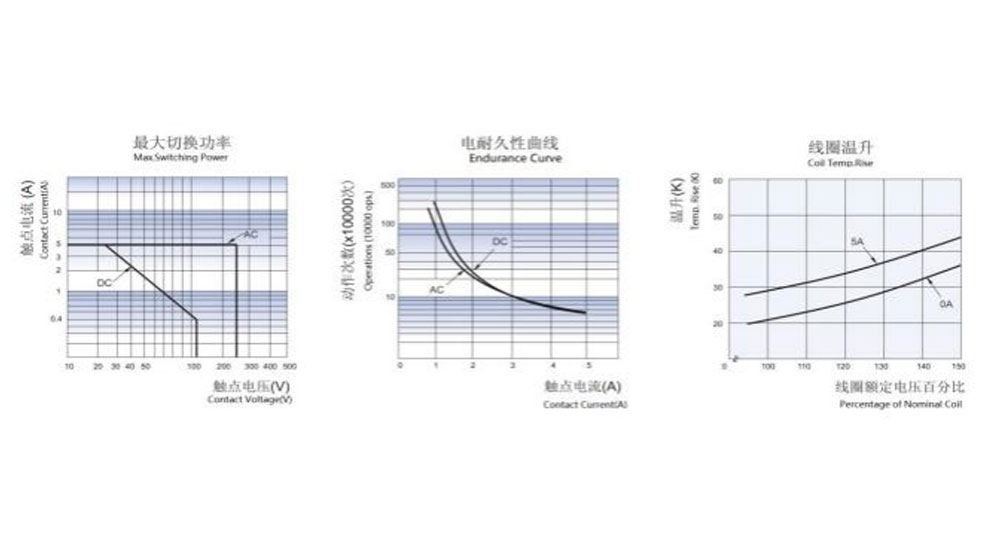

Courbes caractéristiques
Informations de commande
CY49F - 12 V CC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1 :Type :CY49F
2 : Tension nominale : 5,6,9,12,18,24VDC
3 : Distance des broches de contact : F : 5,08 mm S : 7,62 mm
4 : Type de contact : Y : contact unique, E : contact bifurqué
5 : Catégorie de boîtier : B indique la boucle de ceinture. Aucun : pas avoir
6 : Couleur du boîtier : H-Noir ; B-Blanc
7 : Construction de protection : résistante au S-Flux,
Lavable de type scellé SH
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que le H2S, le SO2, le NO2, la poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois que les relais anti-flux sont assemblés sur le PCB.
Avertissement : la spécification est à titre de référence uniquement. Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être dans la bonne position pour choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour obtenir des services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
