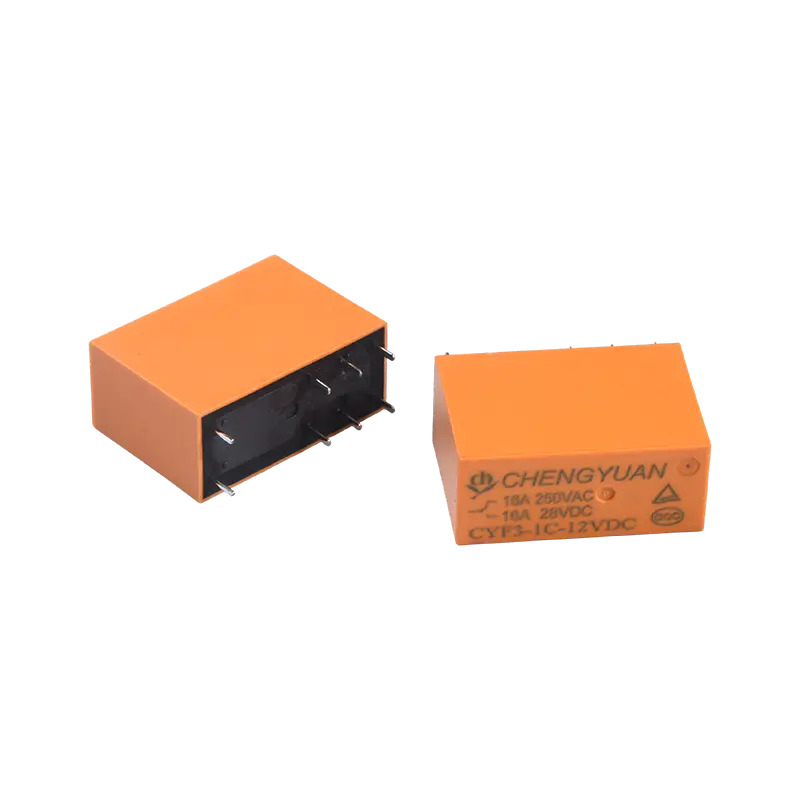

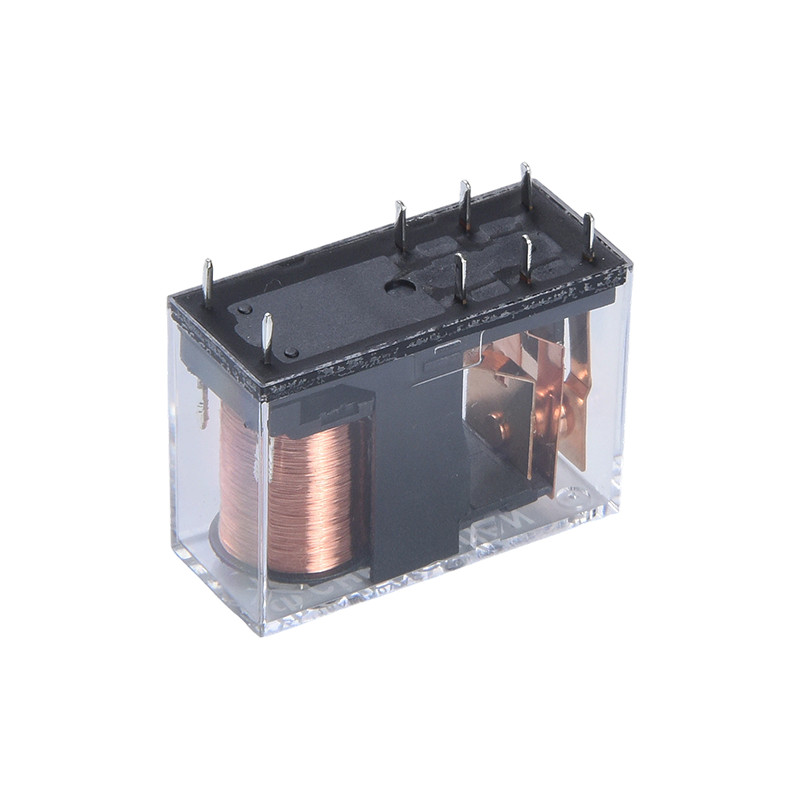

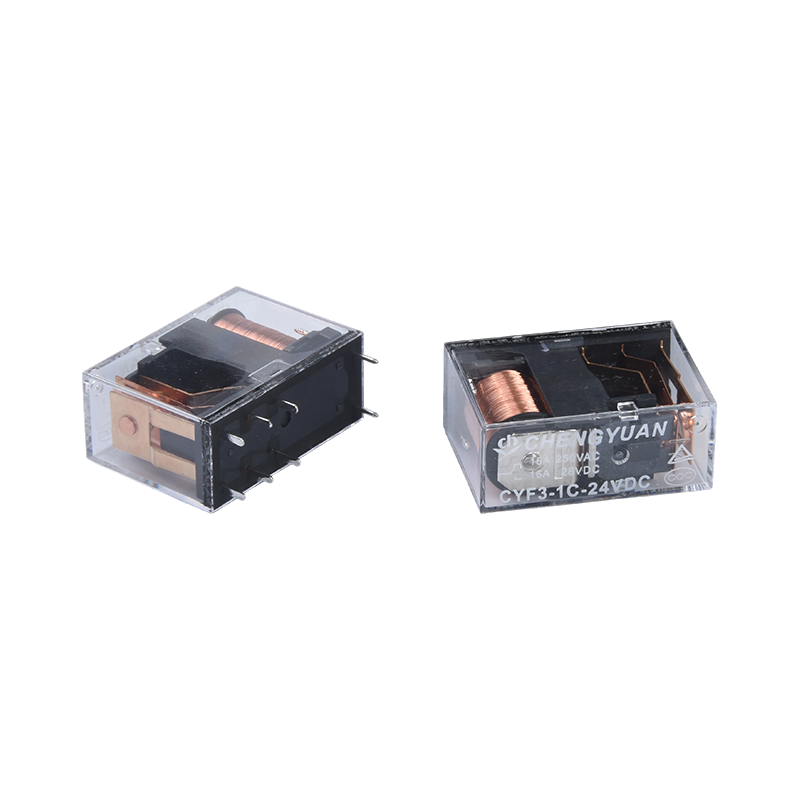

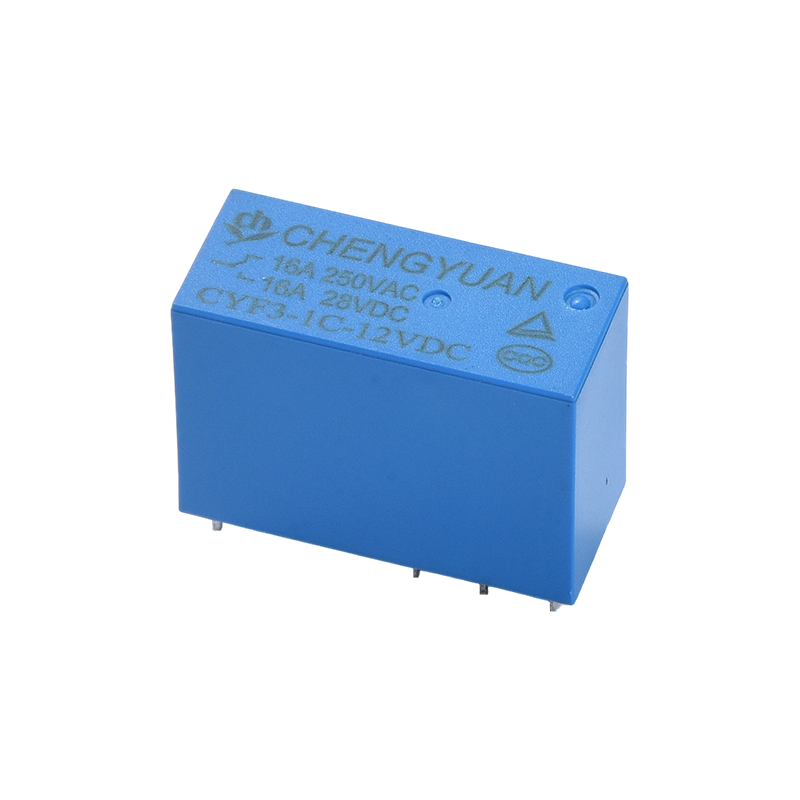

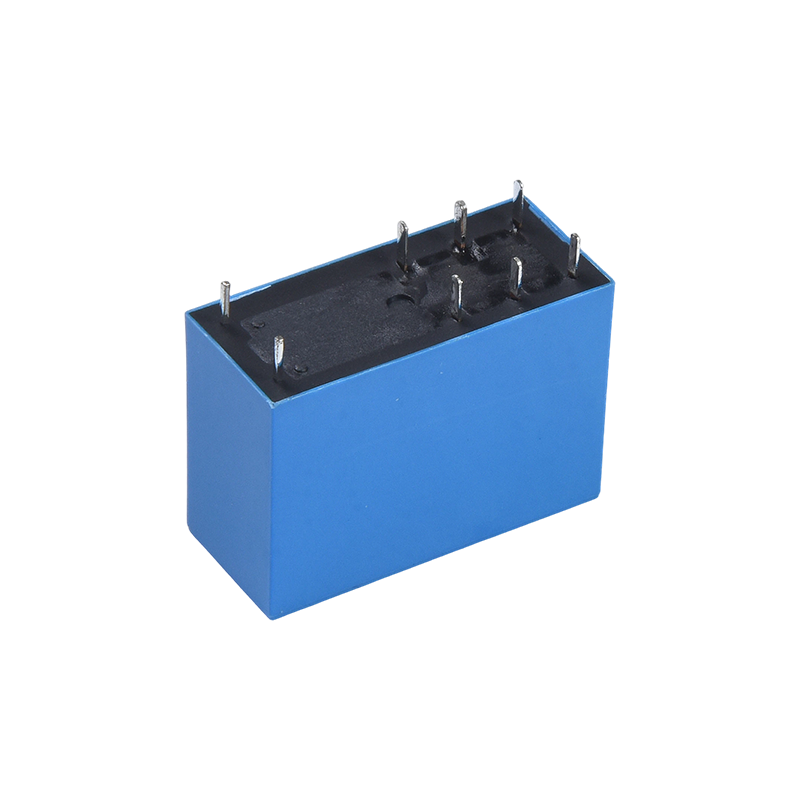

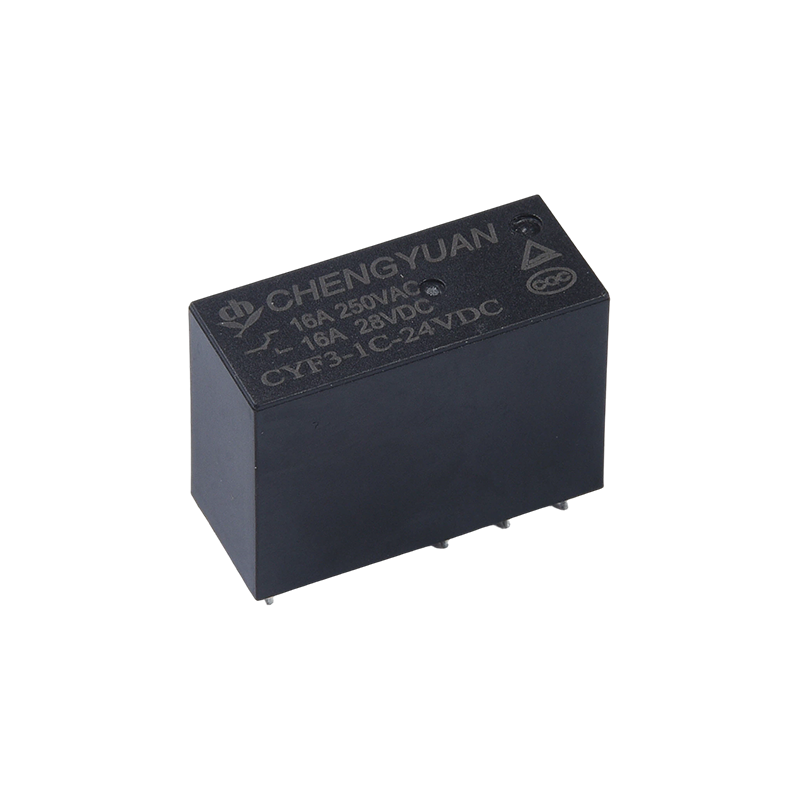

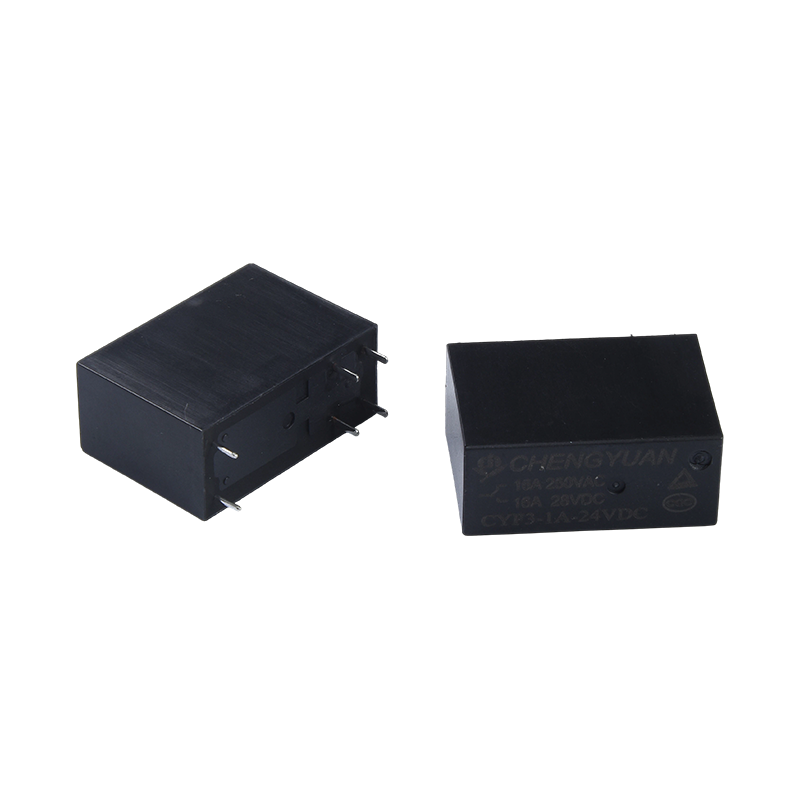

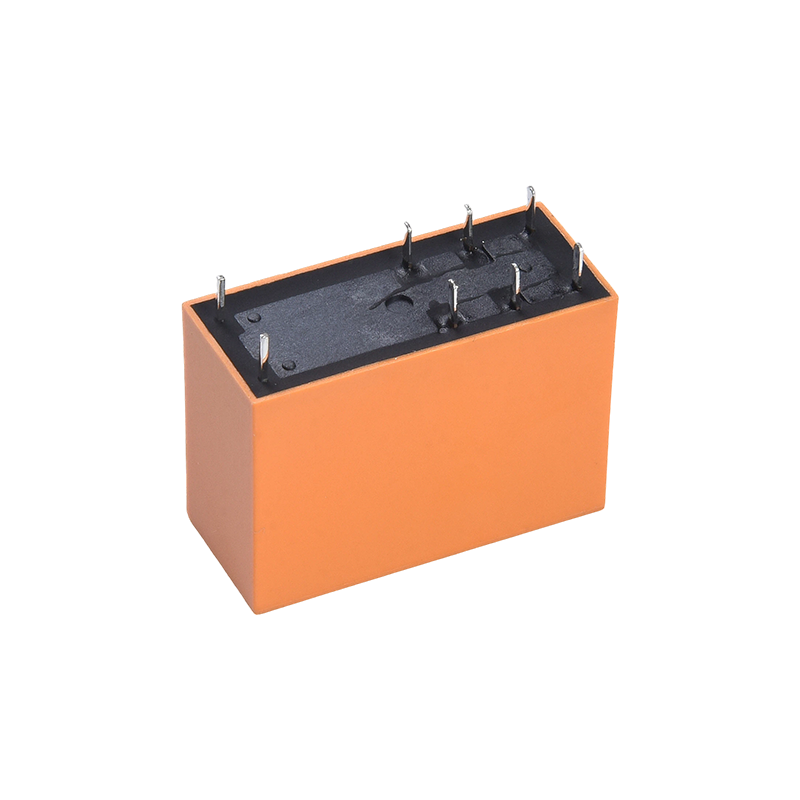

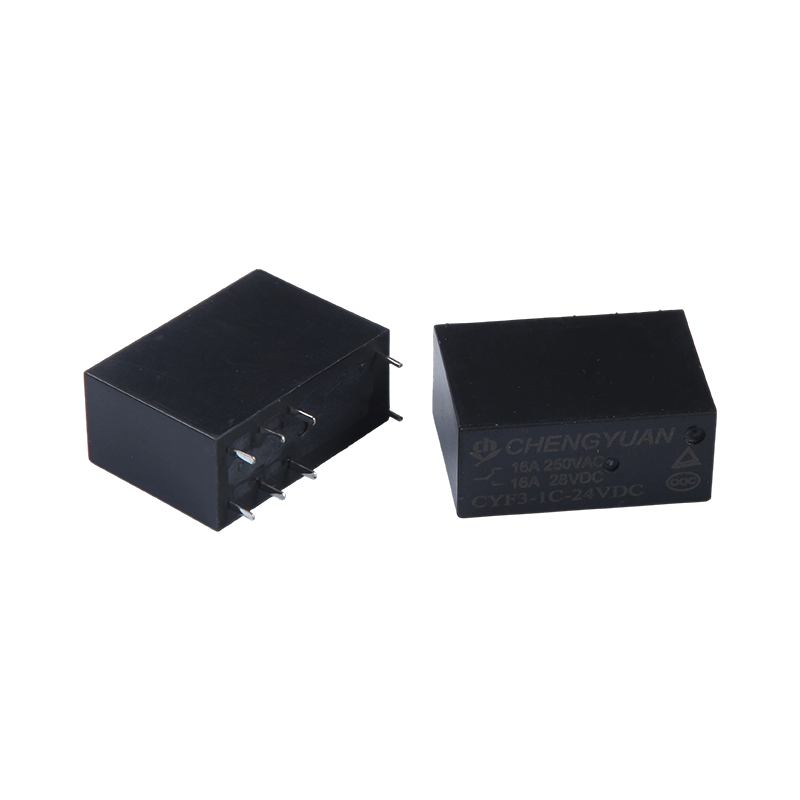

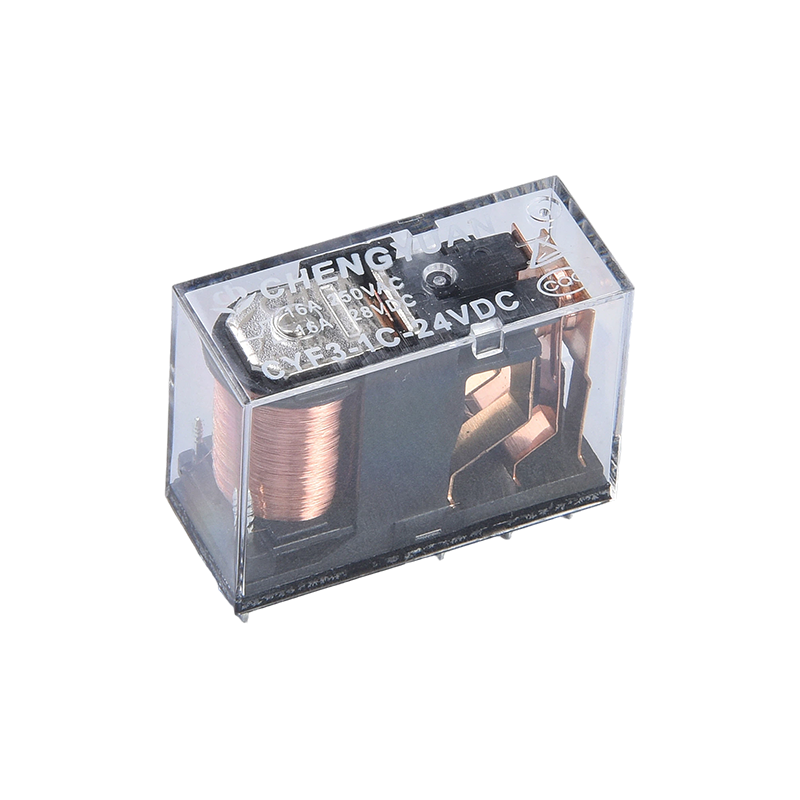

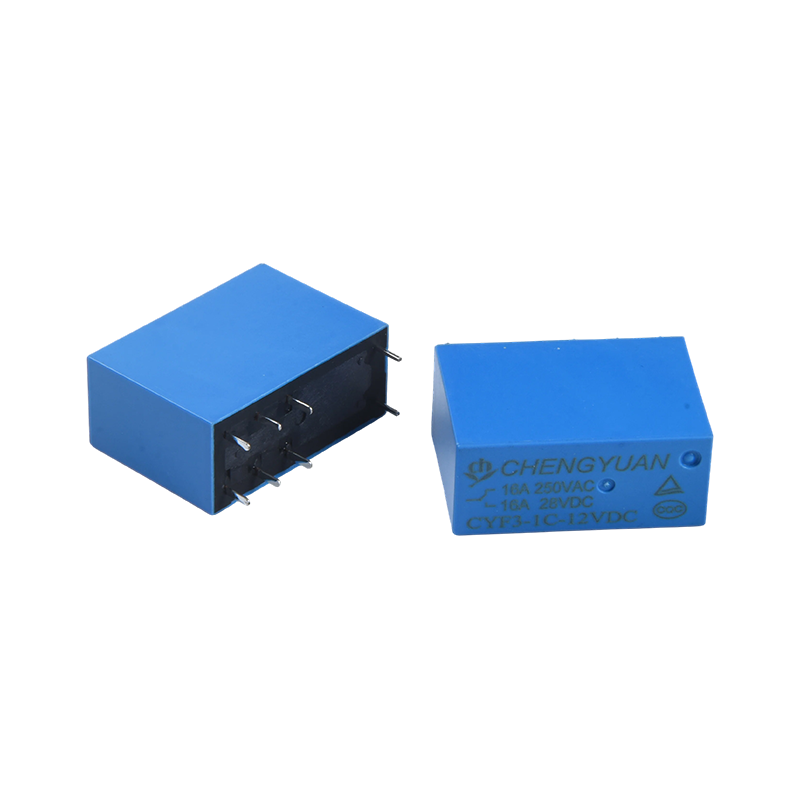

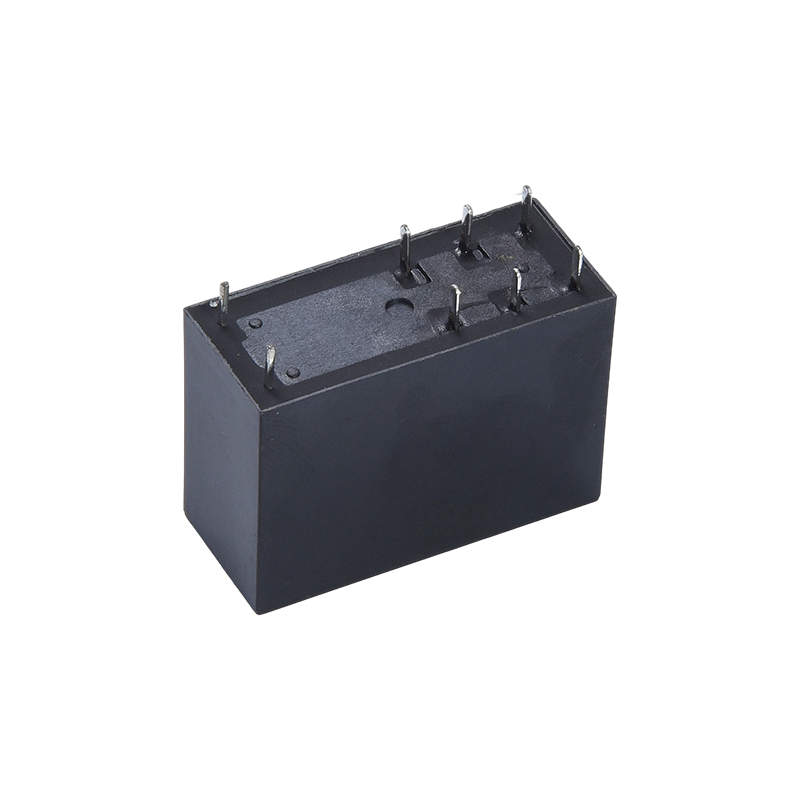

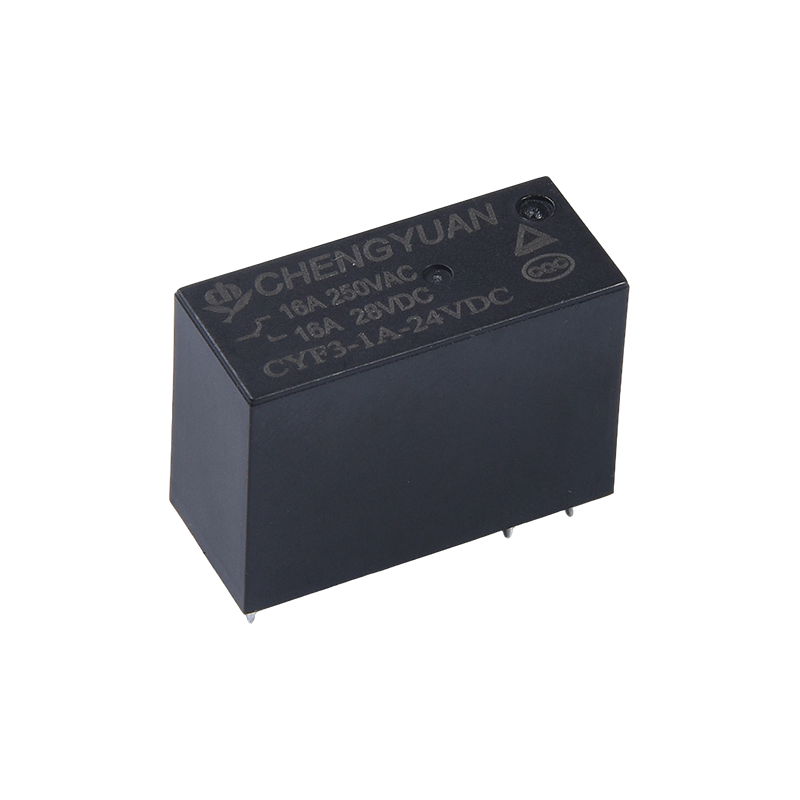

Détails du produit :
Charge élevée et résistance diélectrique : capacité de commutation des contacts jusqu'à 17 ampères, rigidité diélectrique de 5 000 volts entre la bobine et les contacts, adaptée aux environnements de circuits à charge élevée et à isolation élevée.
Conception compacte : petite taille, adaptée au montage de PCB haute densité, économisant de l'espace interne dans l'équipement.
Large gamme d'applications : convient aux équipements de communication, aux systèmes de sécurité, aux équipements de bureau et aux appareils électroménagers tels que les climatiseurs et les fours à micro-ondes. Également utilisé dans l'automatisation industrielle, les alimentations UPS, les systèmes électriques de machines-outils et le contrôle audio.
Configuration de contact fiable : fournit plusieurs options de charge de contact, dont 2 jeux de configurations 5A/8A et 1 jeu de configurations 10A, 12A et 16A, répondant aux besoins des différents circuits de contrôle automatique.
Environnement applicable :
Environnement électrique : convient aux circuits de contrôle de micropuissance avec commutation fréquente de la tension de commande et du courant de charge.
Environnement physique : peut être installé dans des configurations de circuits imprimés à haute densité et à espace limité, que l'on trouve couramment à l'intérieur de divers tableaux de commande électriques.
Conditions de fonctionnement : convient à la plupart des environnements intérieurs d’équipements électriques et industriels, que l’on trouve généralement dans des endroits bien ventilés sans vibrations importantes.
Systèmes compatibles : peuvent être intégrés dans des systèmes de contrôle automatique, de gestion de l'alimentation et d'alarme de sécurité pour obtenir une isolation fiable des circuits et un contrôle de commutation.
Coordonnées
| Tapez | CYF3 |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 16A250VAC /17A 277 VCA |
| Max. courant de commutation | 16A |
| Max. tension de commutation | 277VAC |
| Max. puissance de commutation | 4709VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 000 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 5000VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Env. 14g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 240 | 12.5 | Environ 0,72 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Environ 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

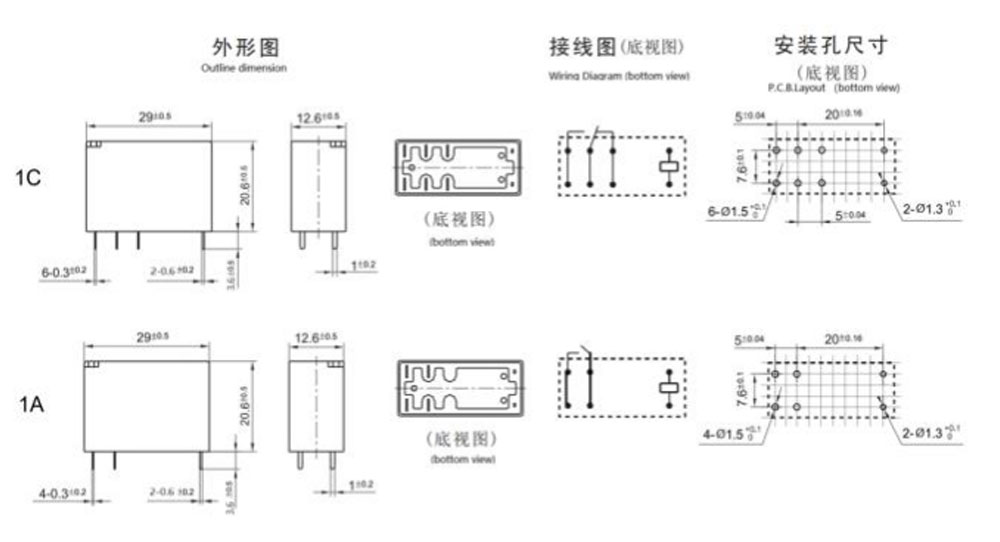

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

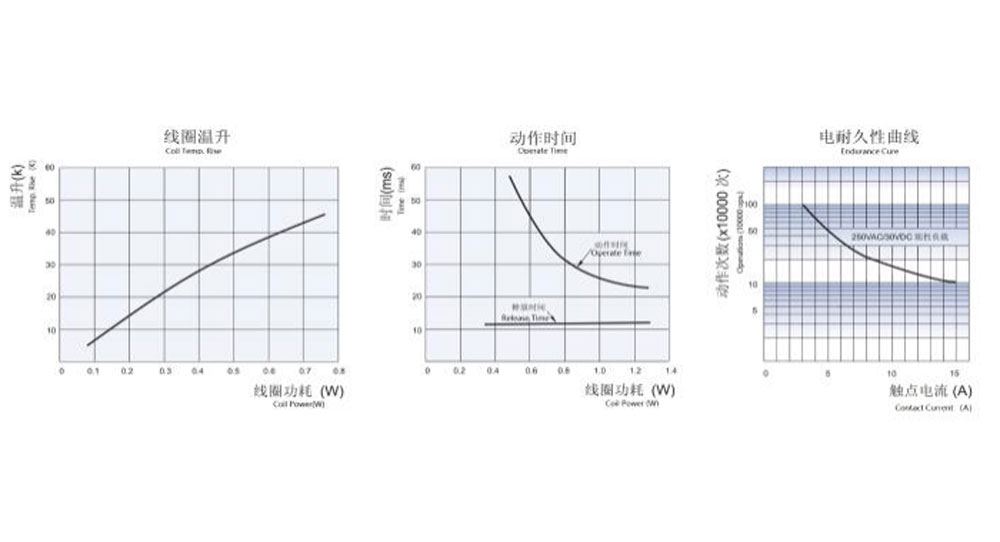

Courbes caractéristiques
Informations de commande
CYF3 - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CYF3
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : C De C ; H De A ; B De B
4 : Tension nominale : 3,5,6,9,12,18,24,48VDC
5 : Couleur du boîtier : T -Transparent, H-Noir, L-Bleu
6 : Bobine Pwor : D-0,72W L-0,54W
7 : Construction de protection : résistante au S-Flux,
Type SH-Sealed lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre-Exigence particulière
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
