Un contacteur haute puissance commence à avoir de l'impoutance lorsqu'un relais normal ne peut plus absorber la charge. Concrètement, de nombreux contacteurs démarrent au-dessus de 15 A et les modèles industriels peuvent commuter des centaines ou des milliers d'ampères. Si vous en sélectionnez un pour un moteur, un système de batterie, un groupe de chauffage ou un panneau de distribution électrique, la décision s'arrête rarement au courant nominal. Cela dépend également du courant d'appel, du cycle de service, du type de tension, du contrôle de l'arc, de l'entraînement de la bobine et de l'environnement dans lequel l'appareil vivra.
Choisissez un contacteur lorsque la charge est lourde, les commutations fréquentes et l'énergie de l'arc à l'ouverture du contact importante. Choisissez un relais à courant élevé ou un module compact lorsque la charge est modérée, que le boîtier est petit et que la tâche de commutation est plus légère. La limite n’est pas fixe. Un relais de 30 A peut bien fonctionner dans une armoire et tomber en panne prématurément dans une autre parce que la charge est un moteur plutôt qu'un chauffage résistif.
Que fait un contacteur haute puissance sous charge
À l'intérieur d'un contacteur se trouvent quatre groupes fonctionnels : la bobine, le noyau magnétique et l'induit, les contacts principaux et le système de suppression d'arc. Un signal de commande de faible puissance alimente la bobine. La force magnétique tire l'armature et ferme les contacts principaux. Lorsque la bobine est mise hors tension, un ressort ramène l'armature et ouvre les contacts. Dans un contacteur normalement ouvert, le circuit principal est coupé jusqu'à ce que la bobine soit alimentée. Cette disposition permet à une sortie PLC, un thermostat ou un dispositif pilote de contrôler un circuit beaucoup plus grand en toute sécurité.
Le principal défi de conception n’est pas de fermer les contacts. C’est les ouvrir. Lorsque les contacts se séparent sous charge, le courant peut entretenir un arc qui érode le métal, augmente la température et retarde la rupture. Les contacteurs ajoutent donc des chambres de coupure, des bobines d'éclatement magnétiques, des plaques séparatrices, des chambres à vide ou des chambres remplies de gaz. La méthode correcte dépend du courant, de la tension et du fait que l'alimentation soit CA ou CC.
Les contacteurs diffèrent également des relais par leur durée de service. Un contacteur peut démarrer un moteur des milliers de fois par an. La force du ressort, le matériau des contacts et l'augmentation de la température des bornes sont donc essentiels. Les relais à courant élevé se situent entre les relais de signal et les contacteurs.

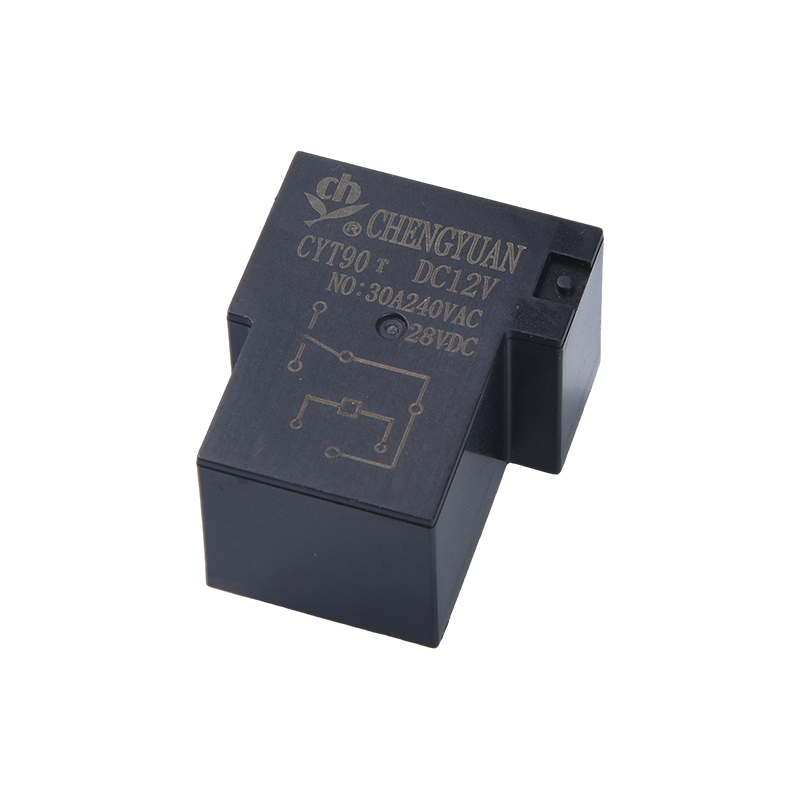

Pour les conceptions compactes nécessitant néanmoins un courant plus élevé, un relais à courant élevé peut constituer une alternative pratique. La série CY T90 est un relais SPDT à courant élevé proposé en versions 30 A et 40 A.
Relais de puissance SPDT à courant élevé CYT90 Relais SPDT compact à courant élevé pour commuter des charges là où l'espace est restreint ; utile avant de comparer les caractéristiques nominales des contacteurs CEI et le comportement de l'arc. Voir le produit → Notes et catégories d'utilisation qui comptent
La fiche technique actuelle ne suffit pas. Un contacteur évalué à 40 A pour une charge résistive peut avoir une valeur nominale de moteur beaucoup plus faible. Les catégories d'utilisation CEI décrivent cette différence. AC-1 couvre les charges non inductives ou légèrement inductives. AC-3 couvre les moteurs à cage d'écureuil où le contacteur se ferme au courant du rotor verrouillé et s'ouvre au courant nominal. L'AC-4 couvre les tâches de démarrage et de branchement, où le contacteur s'ouvre à un courant élevé et fait face à un arc important. Les catégories DC sont tout aussi exigeantes car les arcs DC ne s’éteignent pas automatiquement au passage à zéro.
Utilisez le tableau ci-dessous pour comparer la manière dont les contacteurs et les relais à courant élevé sont généralement appliqués. Les valeurs sont données à titre indicatif et ne remplacent pas la fiche technique du fabricant et la norme applicable.
Tableau comparant les contacteurs haute puissance et les relais à courant élevé pour les décisions de commutation de charge. | Caractéristique | Contacteur haute puissance | Relais à courant élevé |
| Courant typique | Souvent au-dessus de 15 A, jusqu'à des milliers d'ampères | Généralement 10 A à 40 A, certains plus élevés |
| Objectif principal de la conception | Démarrage moteur, pouvoir de coupure élevé, contrôle d'arc | Commutation compacte, isolation, intégration de circuits imprimés ou de panneaux |
| Contrôle des arcs | Chambre à arc, soufflage, vide ou chambre à gaz | Suppression de l'arc, espacement des contacts et matériau réduits |
| Cycle de service | Commutations fréquentes et charges du moteur | Charges de commutation modérées, résistives ou inductives légères |
| Entraînement de bobine | Puissance de bobine plus élevée, circuit de contrôle dédié | Puissance de bobine inférieure, souvent pilotée par l'électronique |
| Montage | Panneau, rail DIN, jeu de barres | PCB, enfichable, module sur rail DIN |
| Meilleur ajustement | Moteurs, systèmes de batteries, distribution d'énergie | Circuits de commande, charges compactes, modules relais |
Les autres valeurs nominales incluent la tension de la bobine, la tension d'isolation, le pouvoir de fermeture et de coupure, la durée de vie mécanique, la durée de vie électrique, le type de borne et le montage. Un contacteur avec le bon courant mais la mauvaise tension de bobine ne fonctionnera pas de manière fiable.

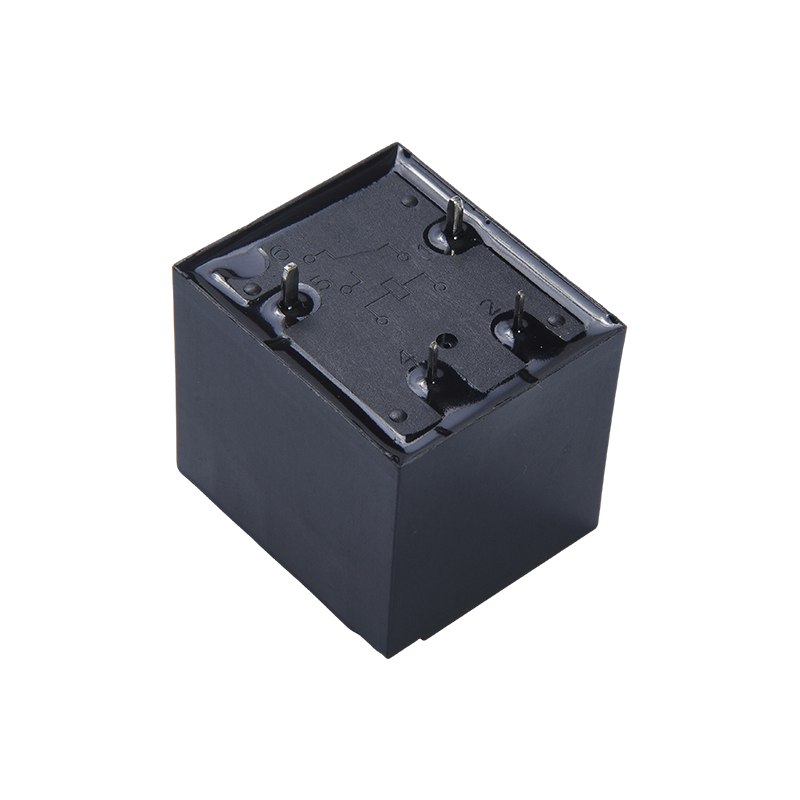

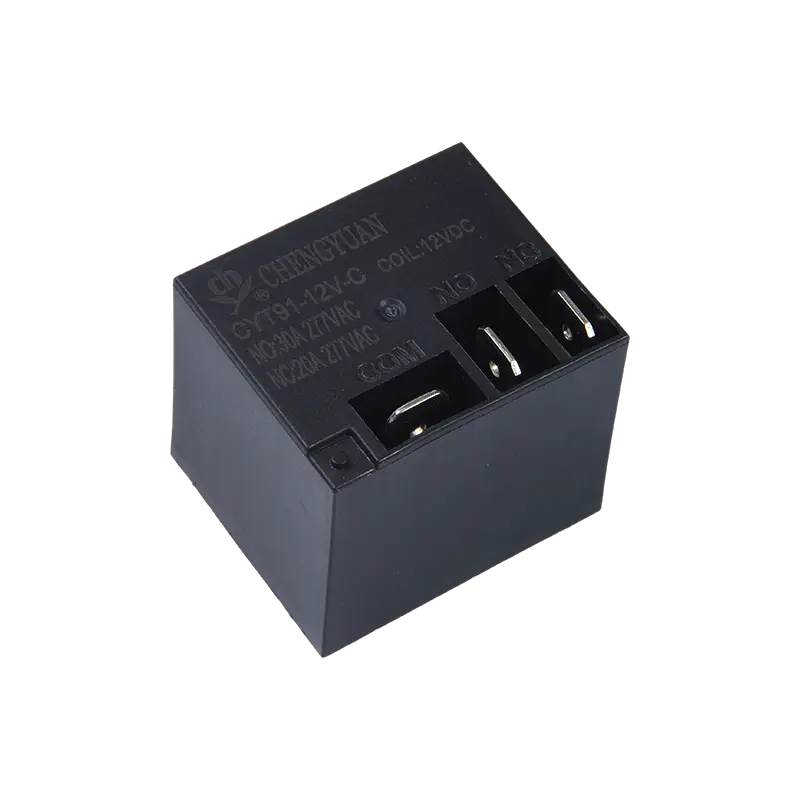

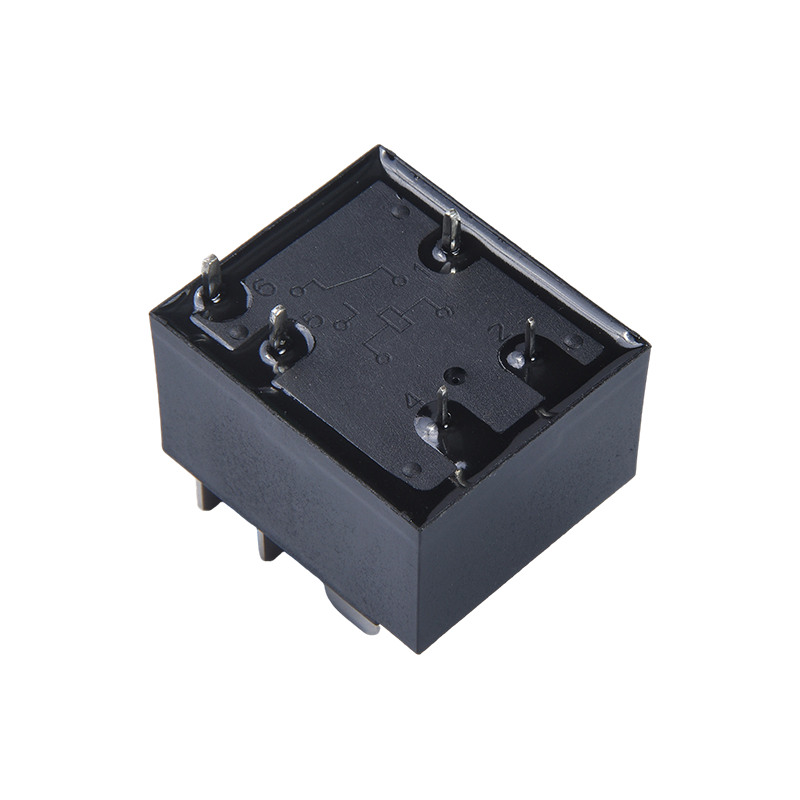

Lorsque la valeur nominale requise se situe toujours dans la plage du relais, un relais SPDT de 30 A à 40 A tel que le CY T91 peut fournir une commutation à courant élevé dans un boîtier plus petit.
Relais de puissance SPDT à courant élevé CYT91/T91 Relais de puissance SPDT compact 30 A pour la commutation à courant élevé dans les espaces restreints ; une alternative de relais avant de considérer le comportement de l'arc du contacteur AC ou DC. Voir le produit → Les commutations AC et DC ne sont pas interchangeables
Les contacteurs CA bénéficient de zéros naturels de courant, ce qui permet aux arcs de s'éteindre. Les contacteurs CC sont confrontés à un arc continu qui doit être étiré, refroidi et divisé rapidement, ou l'espacement des contacts doit résister à la pleine tension. C'est pourquoi un contacteur CC a souvent une structure de contact différente, une éruption magnétique et une taille physique plus grande qu'un dispositif CA avec le même courant nominal.
Les applications CC haute tension rendent cette différence évidente. Les batteries, les panneaux solaires et les systèmes de charge peuvent fournir une énergie dangereuse même après l'ouverture de l'interrupteur principal. Le contacteur doit couper le circuit en toute sécurité, isoler la charge et résister au soudage. Vérifiez la constante de temps réelle, le courant de court-circuit et la tension maximale, pas seulement la tension nominale.
Les bobines AC et DC sont également différentes. Faites correspondre la bobine à l'alimentation de commande et confirmez le démarrage, la chute et le courant de maintien.
Une liste de contrôle de sélection pour les projets de contacteurs haute puissance
- Définir la charge. Identifiez la charge résistive, inductive, capacitive, de moteur, de transformateur ou de batterie. Notez le courant constant et le courant d’appel.
- Confirmez la tension de commutation. Enregistrez la tension nominale, maximale et transitoire. Exigences CA et CC séparées.
- Choisissez la catégorie d'utilisation. Utilisez AC-1, AC-3, AC-4, DC-1 ou la catégorie qui correspond au devoir réel.
- Faites correspondre la bobine. Vérifiez la tension de la bobine, CA ou CC, le démarrage, la chute et le courant de maintien.
- Vérifiez le cycle de service. Estimez les opérations par heure et la durée de vie électrique prévue. Le jogging motorisé peut rapidement raccourcir la durée de vie.
- Examinez la suppression d’arc et les bornes. Confirmez la chambre à arc, la direction de soufflage, le couple des bornes et la disposition du jeu de barres ou du PCB.
- Valider l'environnement et les normes. Vérifiez la température ambiante, l’humidité, les vibrations, le degré de pollution et la certification requise.
- Testez le prototype. Effectuez des tests de fermeture et de rupture avec la tension et le courant les plus défavorables avant la sortie de production.

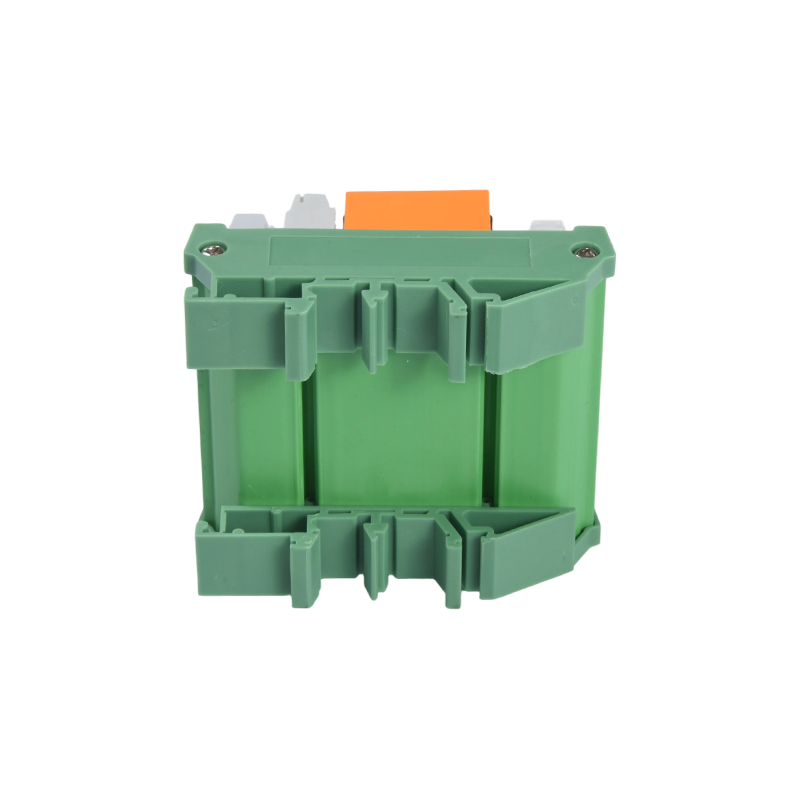

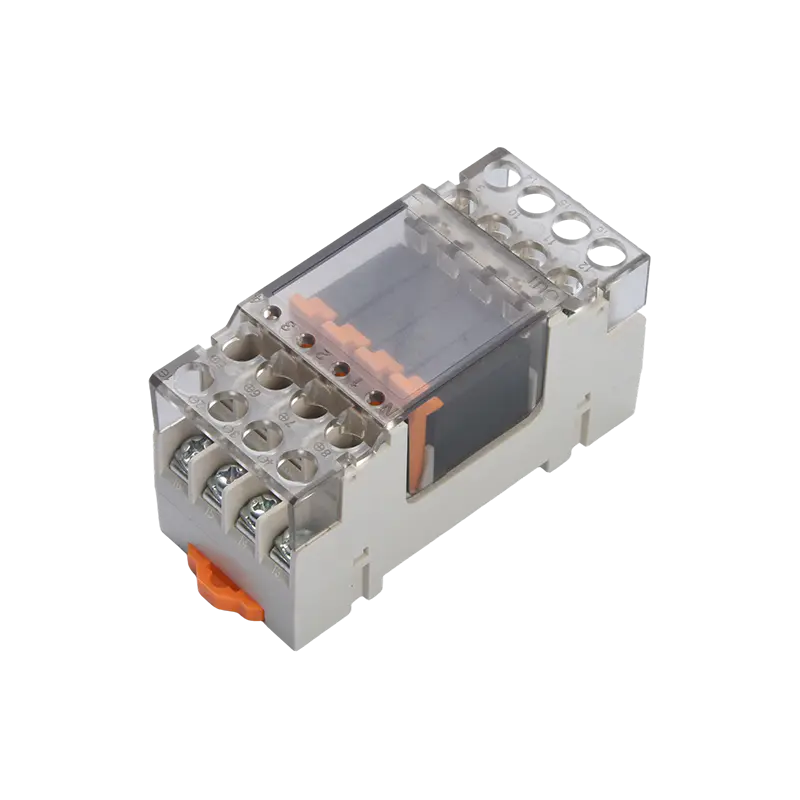

Pour les tableautiers, les modules montés sur rail peuvent simplifier le câblage et le remplacement. Un module de relais sur rail DIN avec un contact de 16 A, tel que le module de relais sur rail MCYF3 14F, peut gérer des tâches de contrôle industrielles compactes où un contacteur complet serait surdimensionné.
Module de relais sur rail DIN MCYF3 14F Module de relais modulaire 16 A monté sur rail pour un contrôle industriel centralisé, simplifiant le câblage et le remplacement là où un contacteur complet serait surdimensionné. Voir le produit → Applications et points d'intégration
Les contacteurs haute puissance apparaissent partout où un signal de faible puissance doit contrôler un circuit à haute énergie. Les exemples courants incluent :
- Démarreurs de moteur et panneaux de commande de pompe, où les contacteurs gèrent le courant de démarrage.
- Compresseurs et ventilateurs CVC, où les cycles fréquents et les charges inductives nécessitent des contacts robustes.
- Stockage d'énergie par batterie et distribution CC, où l'isolation et la suppression des arcs sont essentielles à la sécurité.
- Onduleurs solaires et équipements de charge, où la haute tension CC doit être commutée de manière fiable.
- Banques de chauffage et d'éclairage industrielles, où les charges résistives peuvent encore nécessiter une grande capacité de courant.
L'intégration compte autant que le contacteur lui-même. La taille du boîtier affecte l’augmentation de la chaleur. La longueur du câblage affecte la chute de tension et les surtensions. La suppression des bobines peut empêcher les dommages à la sortie du PLC. Utilisez un amortisseur RC, une diode flyback ou une varistance en fonction du type de bobine.
Risques courants en matière d'approvisionnement et comment les réduire
L’erreur la plus courante consiste à comparer uniquement la cote actuelle. Un relais de 40 A et un contacteur de 40 A peuvent se ressembler sur une ligne de spécifications, mais leur pouvoir de coupure, leur rapport cyclique et leur comportement thermique peuvent être très différents. Un autre risque est de supposer qu'un contacteur conçu pour le courant alternatif fonctionnera en courant continu. Ce n’est généralement pas le cas, du moins pas en toute sécurité ou pour longtemps.
Les équipes d'approvisionnement doivent également vérifier la révision de la fiche technique, la tension de la bobine, la disposition des contacts, l'orientation des bornes et les documents de certification. Lorsque l'application implique des fonctions de sécurité, demandez des données de test et un échantillon pour validation.
Pour les projets personnalisés ou à volume modéré, travailler directement avec un fabricant de relais peut raccourcir la boucle de sélection. L'entreprise à l'origine de ce site fabrique des relais et des modules de contrôle industriels depuis 1996 et peut examiner les exigences de charge, de bobine et de montage par rapport aux produits disponibles. Vous pouvez consulter le contexte de l'entreprise or envoyer les détails de la candidature pour un devis .
Faire correspondre l'appareil à la charge réelle
Commencez par le chargement, pas par la page du catalogue. Définissez le courant, la tension, l'appel, le cycle de service, l'environnement et la durée de vie requise. Décidez ensuite si un contacteur haute puissance, un relais à courant élevé ou un module sur rail DIN constitue le bon niveau de commutation. Les contacteurs sont conçus pour des charges lourdes et un fonctionnement fréquent. Les relais et modules à courant élevé sont meilleurs lorsque la charge est modérée et que le boîtier doit rester compact.
Si l'application est limite, testez-la. Un appareil qui réussit un test au banc à température ambiante peut échouer dans une armoire scellée à 60 C. Un contacteur qui maintient une charge résistive peut souder au démarrage d'un moteur. L'étape de validation supplémentaire est généralement moins chère qu'un échec sur le terrain.
