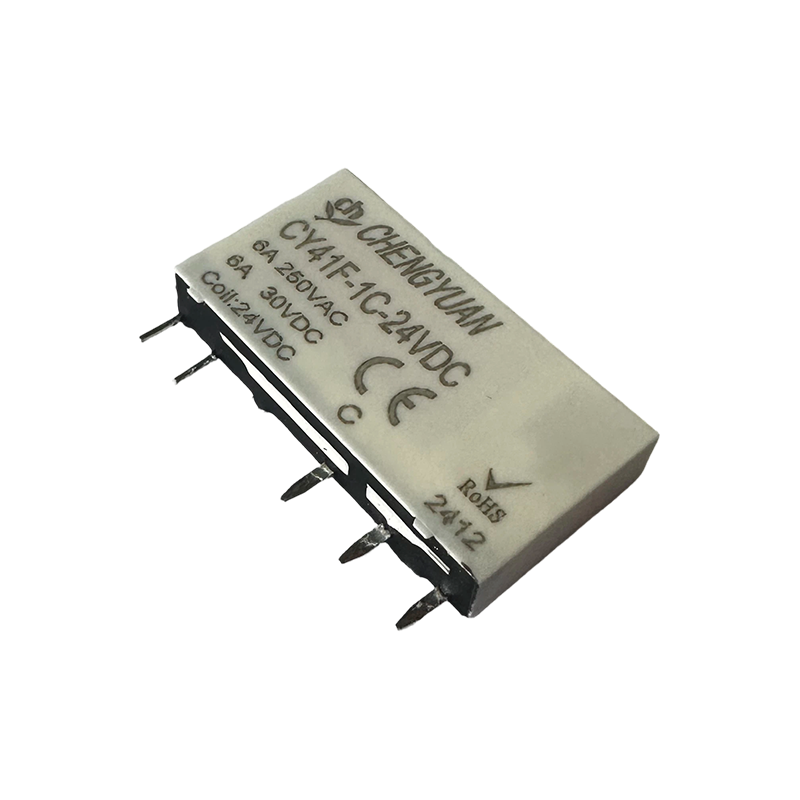

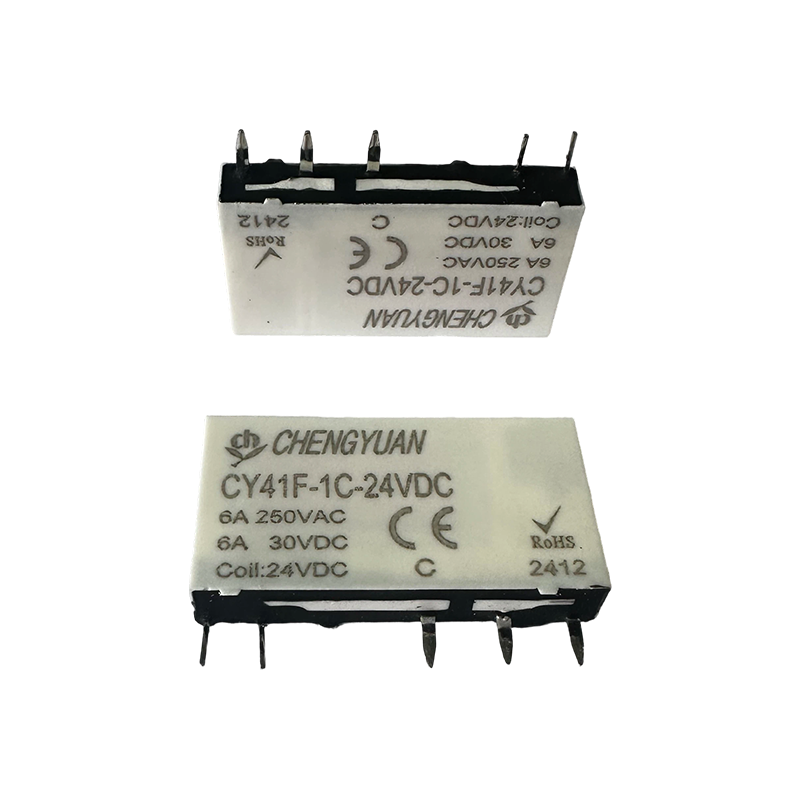

Caractéristiques :
● Ultra fin (seulement 5 mm de large)
● Capacité de commutation des contacts 6A
● Tension diélectrique entre bobine et contacts : 4kV
● Résistance aux surtensions entre la bobine et les contacts : 6 kV
● Conforme aux exigences d'isolation renforcée VDE0700/0631
● Haute sensibilité, consommation électrique d'environ 0,17 W
Scénarios applicables :
● Appareils électroménagers : contrôle de puissance pour les petits appareils électroménagers haute puissance tels que les radiateurs électriques et les cuisinières à induction
● Contrôle industriel : équipements d'automatisation, petits automates, circuits de commande de moteurs
● Smart Power Equipment : boîtiers de distribution intelligents, contrôle auxiliaire des piles de chargement
● Équipement de sécurité : alimentations de surveillance, commutation de circuit du système de contrôle d'accès
Paramètres de contact
| Configuration des contacts | 1H, 1Z |
| Résistance de contact (1) | Contacts plaqués or : ≤ 30 mΩ (1A 6VDC) ; Contacts non plaqués or : ≤ 100 mΩ (1A 6VDC) |
| Matériel de contact | AgSnO₂, AgNi |
| Charge de contact (résistive) | 6A 250 VCA / 30 VCC |
| Tension de commutation maximale | 400 VCA / 300 VCC |
| Courant de commutation maximum | 6A |
| Puissance de commutation maximale | 1500 VA / 180 W |
| Charge minimale (2) | Non plaqué or : 5 V CC 100 mA ; Plaqué or : 5VDC 10mA |
| Durabilité mécanique (3) | 1×10⁷ cycle |
| Durabilité électrique | Type H : 6×10⁴ cycles (AgNi, 6A 250VAC/30VDC, charge résistive, 85℃, 1s on 9s off)Type Z : 3×10⁴ cycles (NO, AgNi, 6A 250VAC/30VDC, charge résistive, 85℃, 1s on 9s off) ; 1×10⁴ cycles (NC, AgNi, 6A 250VAC/30VDC, charge résistive, 85℃, 1s on 9s off) |
Remarques :
(1) Toutes les valeurs ci-dessus sont des valeurs initiales.
(2) La charge minimale ci-dessus est une valeur de référence, applicable aux environnements normaux de température, d'humidité et de pression avec les broches vers le haut. Cette valeur de référence peut changer en fonction de la fréquence de commutation, des conditions environnementales, de la durée de vie prévue et du sens d'installation. Par conséquent, veuillez effectuer des tests de confirmation avec des charges réelles avant utilisation, et il est recommandé d'éviter une utilisation en dessous de zéro degré Celsius.
(3) Test à vide, aucun dommage mécanique après le test.
Paramètres de la bobine
| Puissance nominale de la bobine | 5 V CC ~ 24 V CC : environ 170 mW |
| 48 V CC, 60 V CC : environ 210 mW |
Remarque :
(1) Pour les charges sans température spécifiée dans le tableau, la température ambiante est la température ambiante.
Paramètres de performances
| Paramètre | Spécification |
| Résistance d'isolation | 1 000 MΩ (500 V CC) |
| Tension de tenue diélectrique | Entre bobine et contacts | 4000VAC pendant 1min |
| Entre contacts ouverts | 1000VAC pendant 1min |
| Temps de fonctionnement (à tension nominale) | ≤ 8 ms |
| Temps de libération (à tension nominale) | ≤ 4ms |
| Choc * (1) | Stabilité | 49 m/s² |
| Force | 980 m/s² |
| Vibrations * (1) | 10 Hz ~ 55 Hz, double amplitude de 1 mm |
| Humidité | 5 % ~ 85 % d'humidité relative |
| Plage de température | -40 ℃ ~ 85 ℃ |
| Type de borne | Type de carte PCB |
| Poids | Environ 5g |
| Type d'emballage | Type scellé en plastique, type résistant à la soudure |
| Tension nominale (VCC) | Tension de fonctionnement (VCC) (1) | Tension de libération (VCC) (1) | Tension maximale (VCC) (2) | Résistance de la bobine |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9h00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
