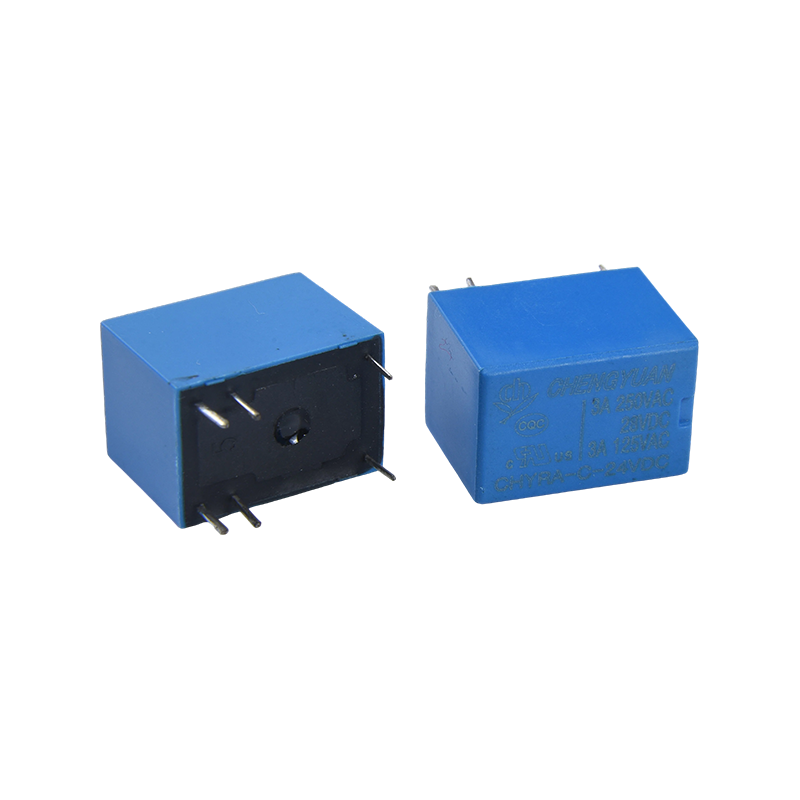

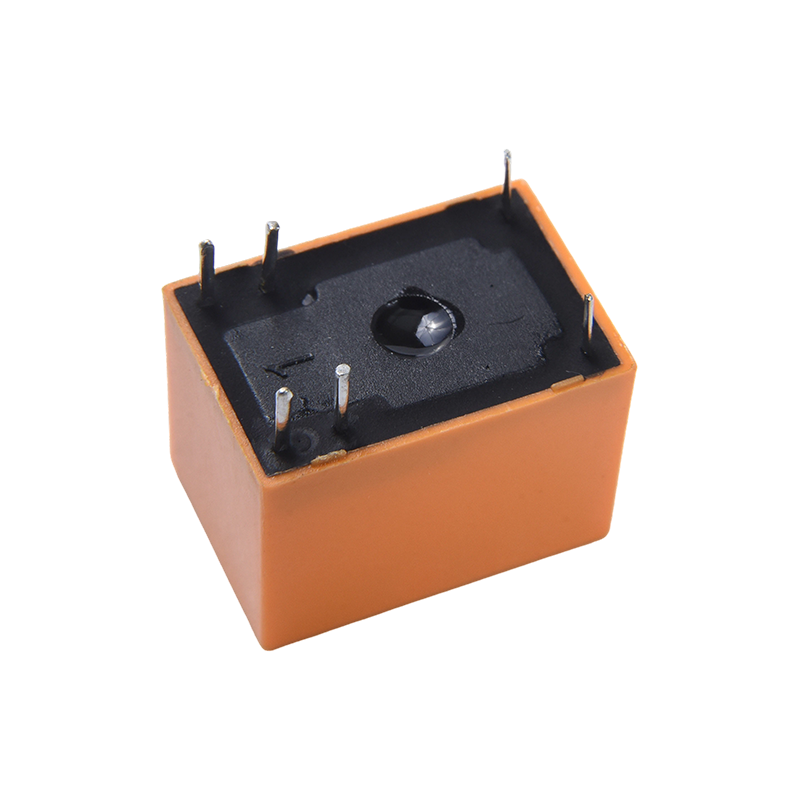

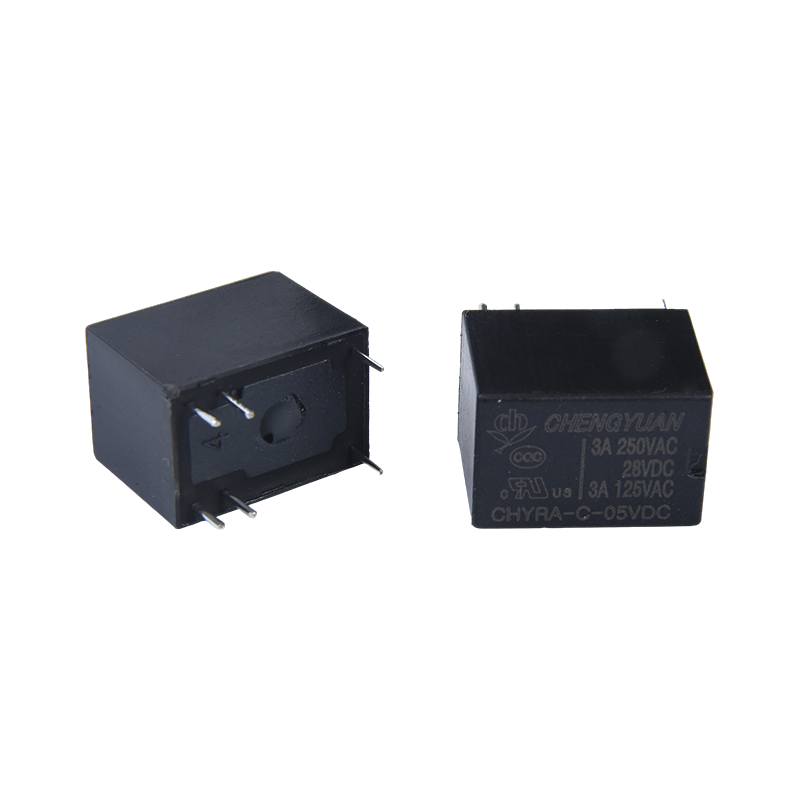

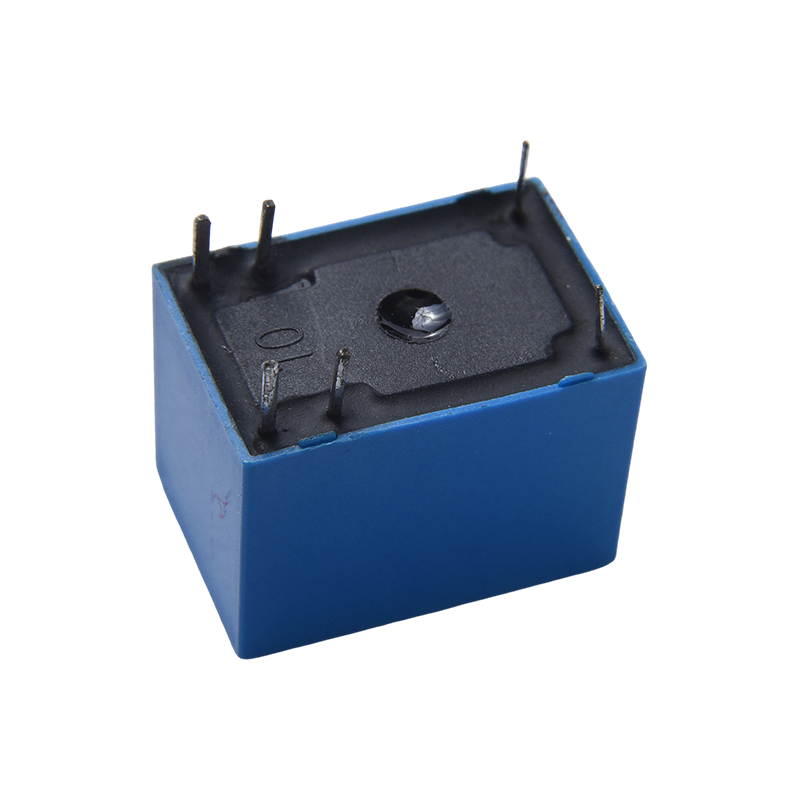

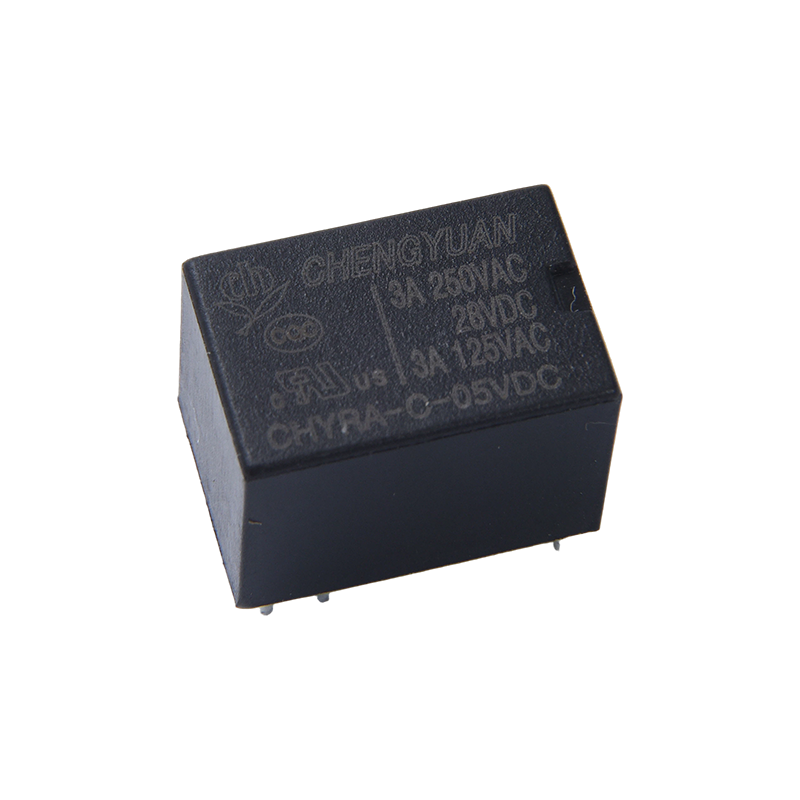

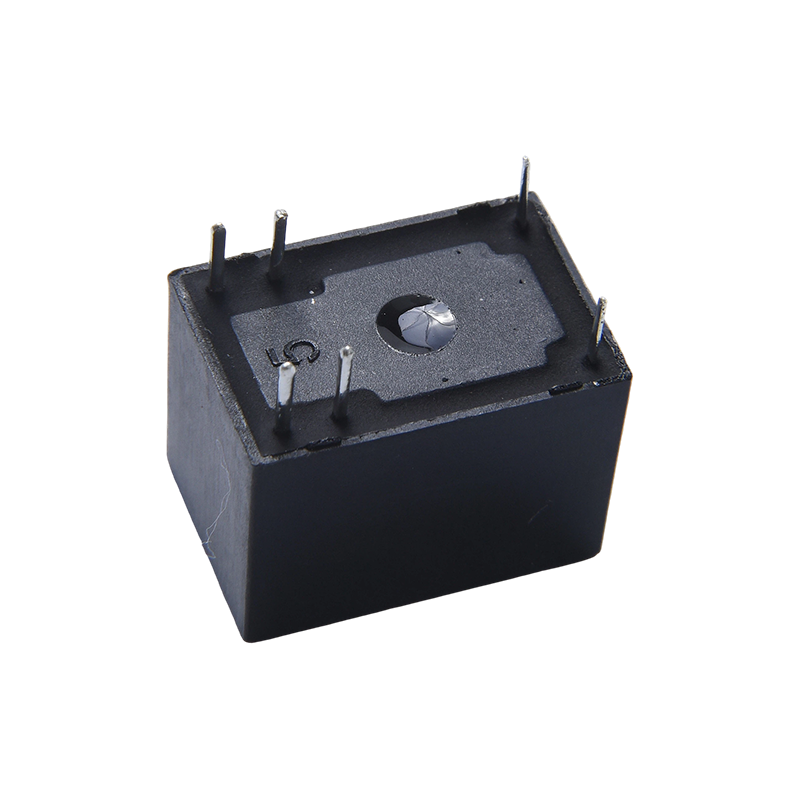

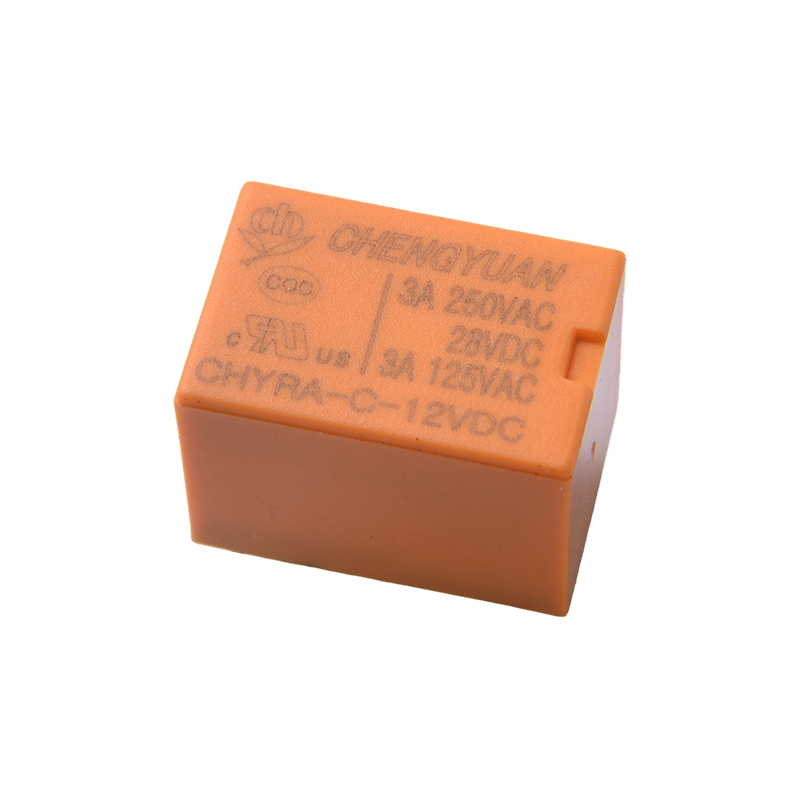

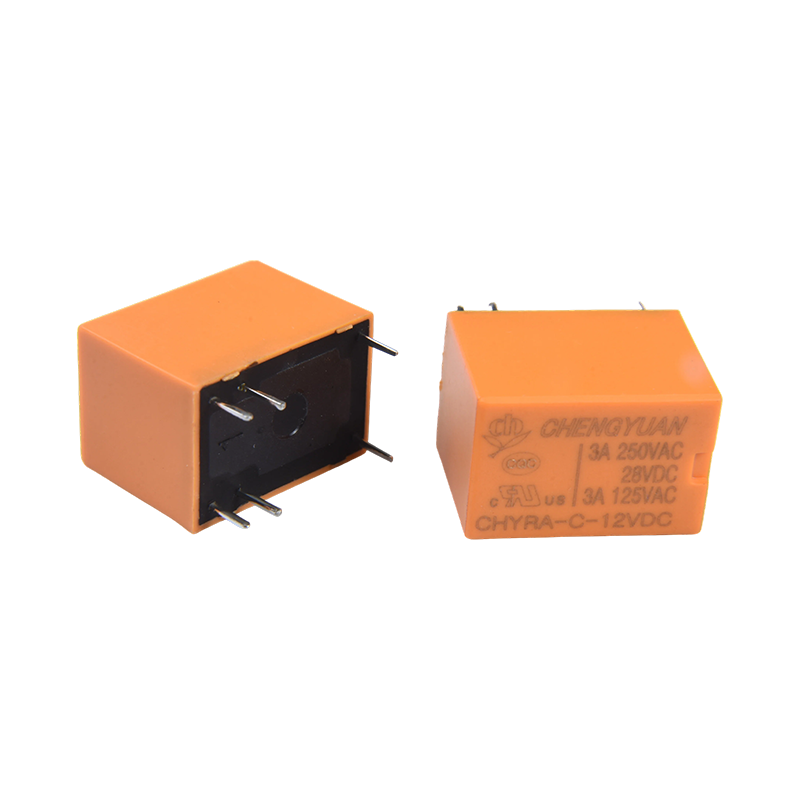

Caractéristiques du produit :
Capacité de commutation de contact élevée : en plus de la charge standard de 3 A, les contacts prennent en charge la commutation jusqu'à 16 ampères, capables de gérer des demandes instantanées de courant élevé dans les circuits.
Consommation d'énergie ultra-faible : la consommation électrique de la bobine n'est que de 0,2 W, ce qui réduit considérablement la consommation d'énergie du système, ce qui la rend adaptée aux appareils alimentés par batterie ou à faible consommation.
Rigidité diélectrique élevée : une rigidité diélectrique élevée garantit une isolation électrique fiable entre les circuits d'entrée et de sortie, protégeant ainsi les circuits de commande en aval.
Conception compacte : la structure miniaturisée optimise l'utilisation de l'espace, adaptée au montage haute densité sur PCB.
Normes de certification étendues : certifié par CQC et UL, conforme aux normes de sécurité internationales, garantissant la qualité et la conformité des produits.
Tension de bobine flexible : fournit une large gamme de tensions de bobine de 3 V CC à 48 V CC, facilement adaptable à différentes tensions de circuit de commande.
Applications typiques :
Automatisation industrielle : utilisée pour contrôler les moteurs, les électrovannes et divers instruments d'automatisation, réalisant l'isolation du signal et la commutation de circuit.
Maison intelligente : appliqué au contrôle de l'éclairage, au contrôle des moteurs de rideaux et à d'autres scénarios en tant que composant essentiel pour le contrôle de faible consommation.
Systèmes de sécurité : utilisés dans les unités de contrôle d'accès et de verrouillage magnétique pour détecter l'état du verrouillage des portes et contrôler la commutation.
Équipement de communication : convient aux commutateurs et autres installations de communication, responsables du routage, de la protection et de l'isolation des signaux.
Protection des circuits : isole les courants élevés ou les hautes tensions dans les circuits de commande pour éviter les interférences et les dommages aux composants sensibles.
| Tapez | CHYRE |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 3A/12V0AC |
| Max. courant de commutation | 3A |
| Max. tension de commutation | 125 VCA |
| Max. puissance de commutation | 360VA |
| Min. changer de charge | 6V 1A |
Caractéristiques
| Temps de fonctionnement (à la tension nominale de la bobine) | 10 ms maximum. |
| Temps de sortie | 4 ms maximum. |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 500VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 750VAC, 50/60 Hz pendant 1 min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Env. 3,7g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 120 | 25 | Environ 0,36 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Environ 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

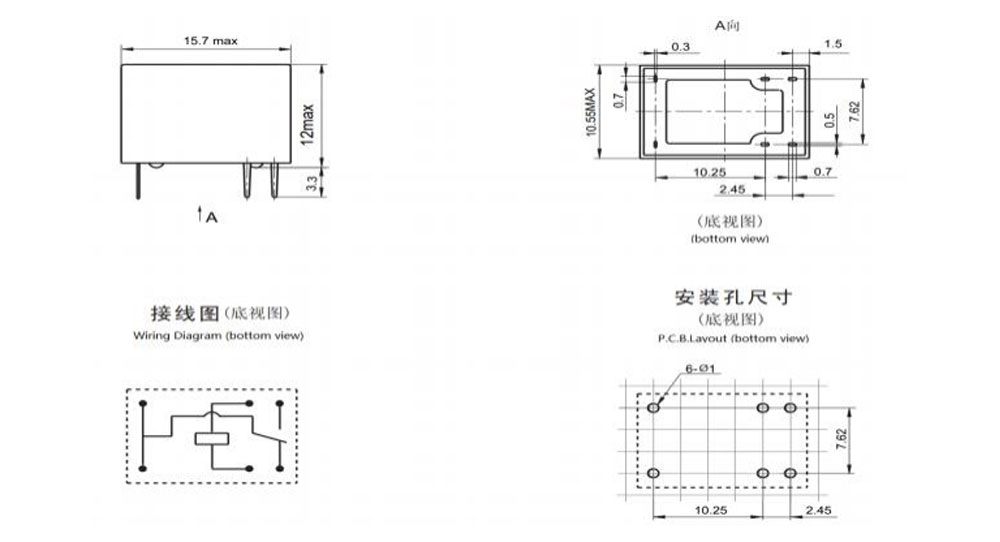

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

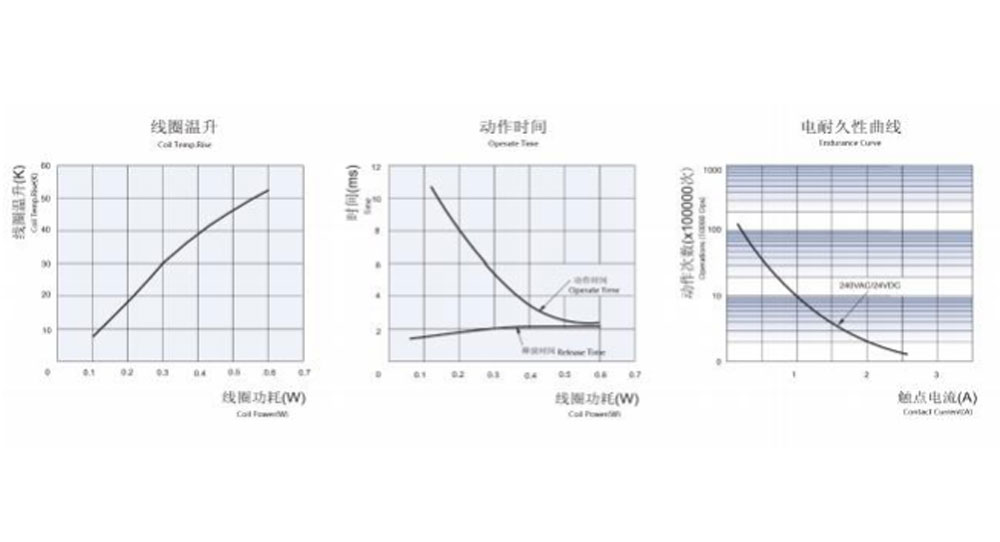

Courbes caractéristiques
Informations de commande
CHYRA - C - 12 VCC - H - D - T - XX
1 2 3 4 5 6 7
1：Type：CHYRE
2 : Modalités de contact : C Fom C ; H De A ; B De B
3 : Tension nominale : 3,5,6,9,12,24VDC
4 : Couleur du boîtier : H-Noir ; L-bleu, Y -jaune
5 : Bobine Pwor : D-0,36W L-0,2W
6 : Construction de protection : résistante au S-Flux,
Lavable de type scellé SH
7 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que le H2S, le SO2, le NO2, la poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois que les relais anti-flux sont assemblés sur le PCB.
Un suffixe spécial personnalisé est disponible après avoir été évalué par CHENGYUAN.
Avertissement : la spécification est à titre de référence uniquement. Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être dans la bonne position pour choisir
produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour obtenir des services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
