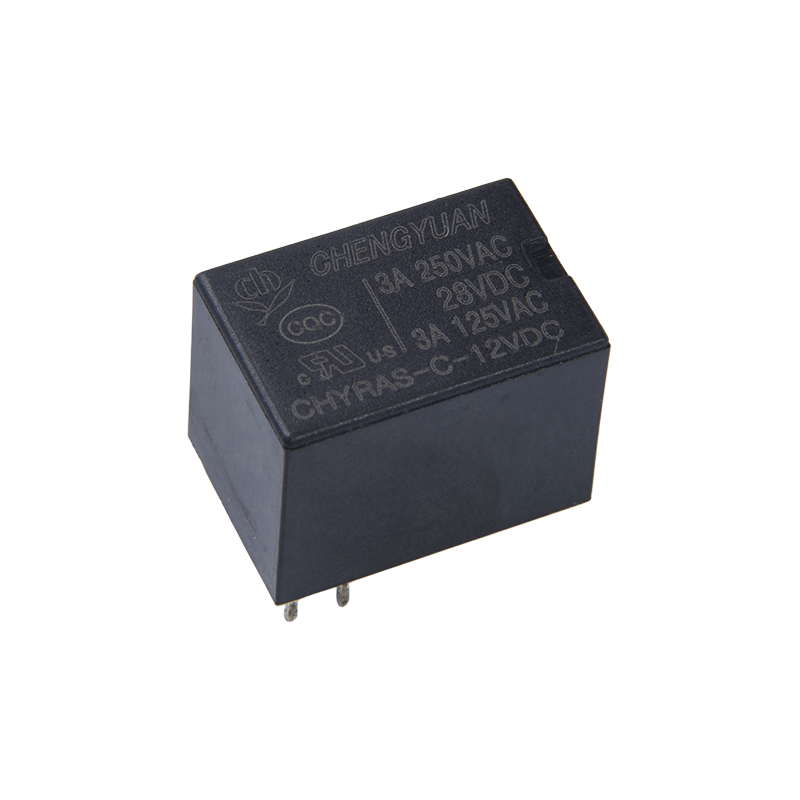

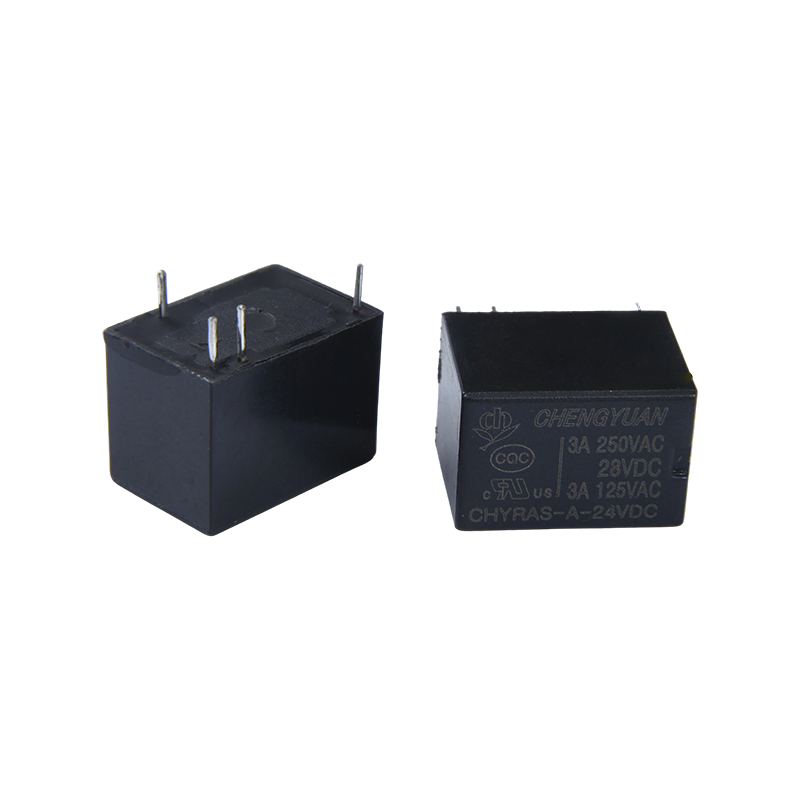

I. Principaux avantages
1. Réponse haute sensibilité : la bobine haute sensibilité de 200 mW permet une réponse rapide aux signaux de contrôle faibles, améliorant ainsi la précision du contrôle du signal.
2. Forte adaptabilité environnementale : la structure scellée résiste efficacement à la poussière, à l'humidité et à d'autres facteurs environnementaux, prolongeant ainsi sa durée de vie.
3. Faible consommation d'énergie : la conception basse consommation de 0,2 W convient aux appareils alimentés par batterie ou à faible consommation, réduisant ainsi la consommation d'énergie globale du produit final.
4. Grande polyvalence : une large compatibilité de tension, un emballage PCB standard et une adaptabilité multi-scénarios couvrent divers domaines tels que la communication, la sécurité, les équipements de bureau et les appareils électroménagers, augmentant ainsi la réutilisabilité des produits.

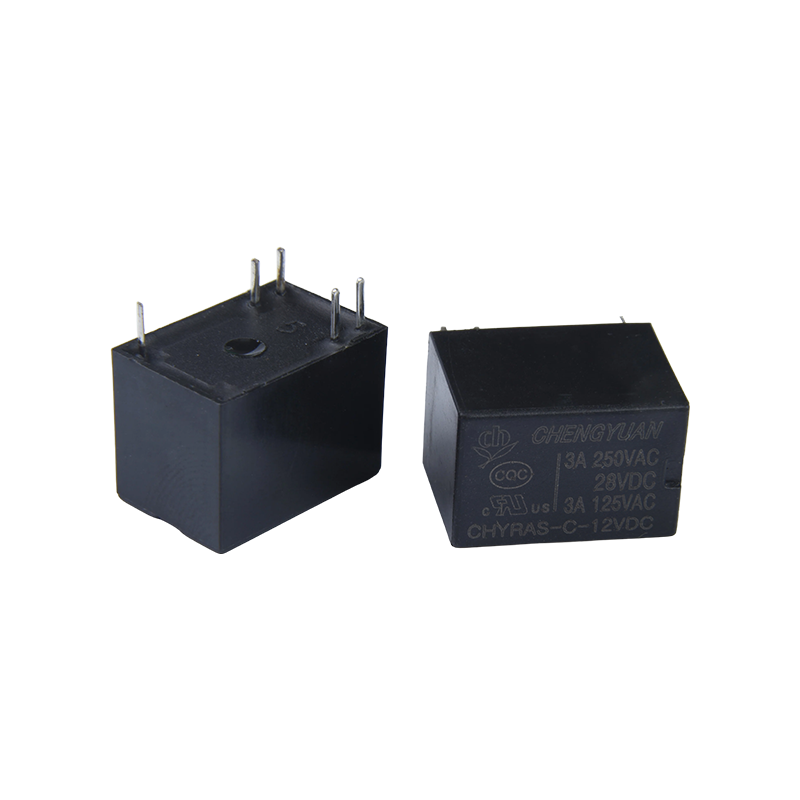

II. Structure du produit et fonctionnalités d'installation

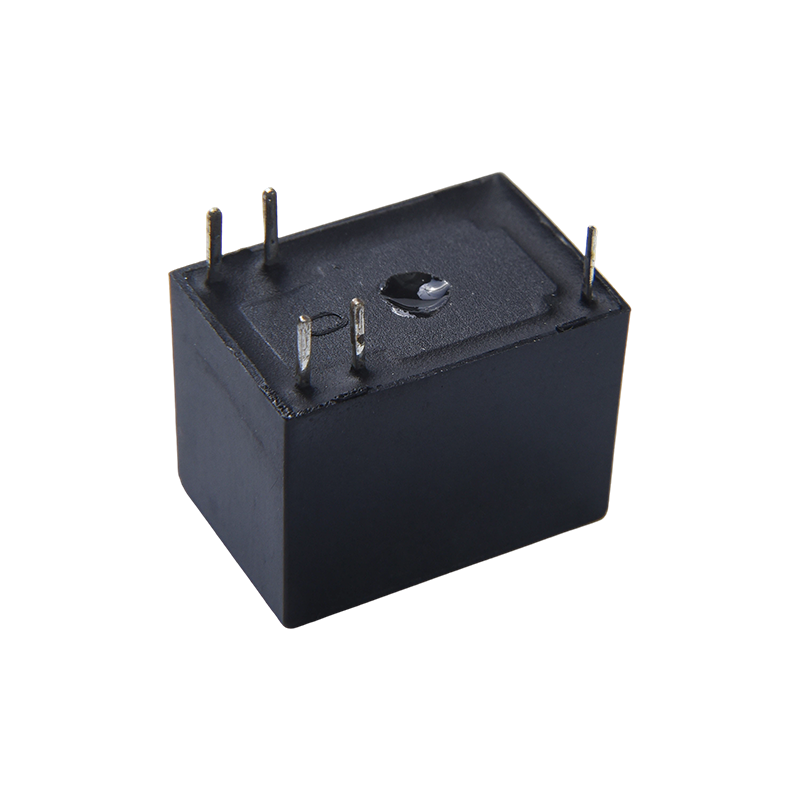

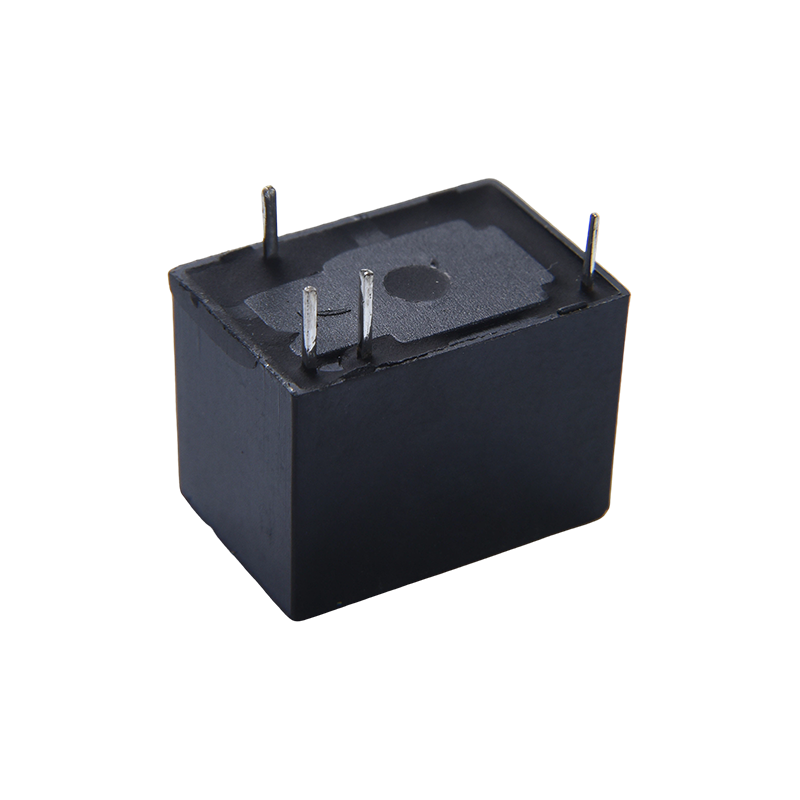

1. Emballage et conception des broches : adopte un boîtier PCB à 5 broches avec une disposition des broches standardisée, facilitant le soudage automatisé et l'assemblage de masse, et adapté aux conceptions de cartes PCB haute densité.
2. Taille ultra-petite : la taille compacte répond aux besoins d'une installation interne compacte, économisant de l'espace sur la carte PCB et contribuant à la miniaturisation des produits finaux ;
3. Structure scellée : la conception scellée empêche efficacement la poussière, l'humidité et les corps étrangers de pénétrer, améliorant ainsi sa durée de vie dans des environnements complexes. III. Fonctions principales et scénarios applicables
1. Fonctions de base : fournit des fonctions d'isolation du signal, de contrôle du signal et de protection des circuits, isolant le circuit de contrôle du circuit de charge et protégeant les composants de contrôle de base ;
2. Équipement de communication : convient pour la commutation de signal et le contrôle de circuit dans les équipements de communication tels que les commutateurs, assurant la stabilité de la transmission du signal.
3. Équipement de sécurité et de sûreté : peut être utilisé comme unité de contrôle pour les systèmes de contrôle d'accès de sécurité et les équipements de surveillance, permettant la détection et le contrôle de l'état du commutateur de verrouillage magnétique de la porte et le contrôle de la transmission des signaux d'alarme de sécurité.
4. Équipement de bureau : Convient au contrôle du signal interne dans les équipements de bureau tels que les imprimantes et les copieurs, améliorant ainsi la précision du fonctionnement de l'équipement.
5. Appareils électroménagers : utilisé pour le contrôle du signal auxiliaire dans les petits appareils électroménagers, tels que la commutation et la protection des circuits internes, correspondant aux exigences de conception à faible consommation des appareils électroménagers ;
6. Automatisation industrielle : applicable aux liaisons de contrôle de petits signaux dans les équipements d'automatisation industrielle, permettant un fonctionnement et un contrôle coordonnés de divers modules de l'équipement.
Coordonnées
| Tapez | CHYRAS |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 3A/12V0AC |
| Max. courant de commutation | 3A |
| Max. tension de commutation | 125 VCA |
| Max. puissance de commutation | 360VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 10 ms maximum. |
| Temps de sortie | 4 ms maximum. |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 500VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 750VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique （10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Env. 3,7g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 150 | 20 | Environ 0,45 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Environ 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Environ 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

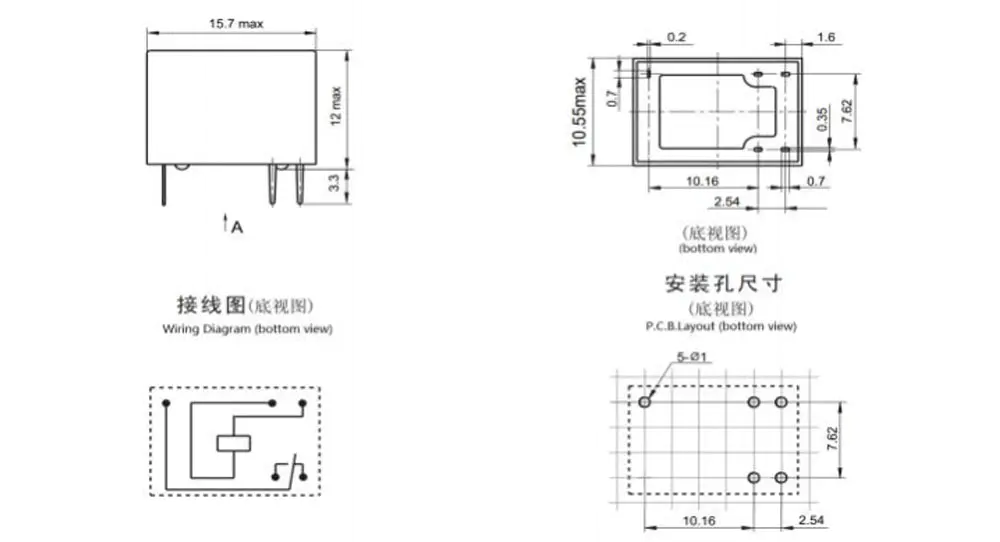

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

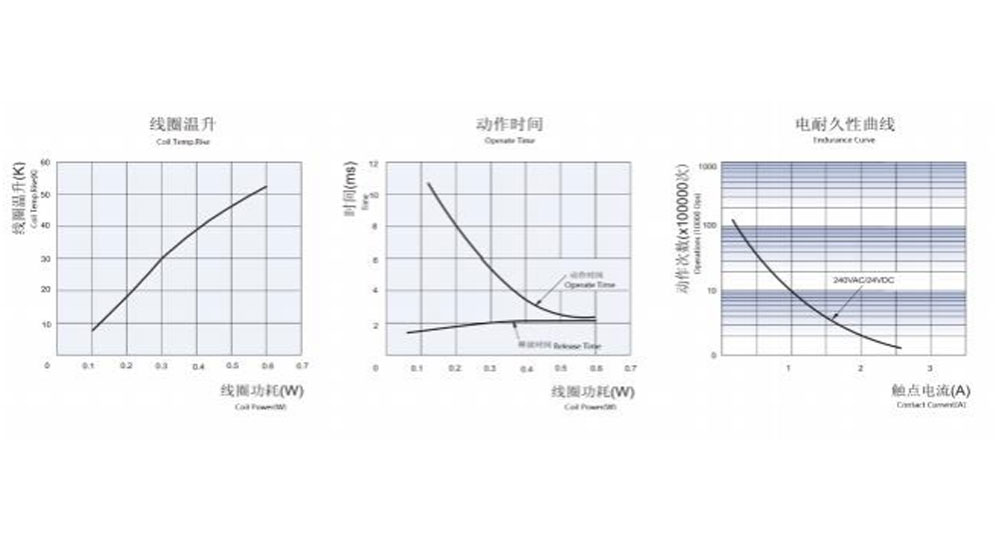

Courbes caractéristiques
Informations de commande
CHYRAS - C - 12 VCC - H - D - T - XX
1 2 3 4 5 6 7
1：Type：CHYRAS
2 : Arrangement de contact : C Fom C ; H De A ; B De B
3 : Tension nominale : 3,5,6,9,12,24 VCC
4 : Couleur du boîtier : H-noir ; L-bleu, Y-jaune
5 : Bobine Pwor : D-0,36W L-0,2W
6 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
7 : Paramètre spécial : Type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Un suffixe spécial personnalisé est disponible après avoir été évalué par CHENGYUAN.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
