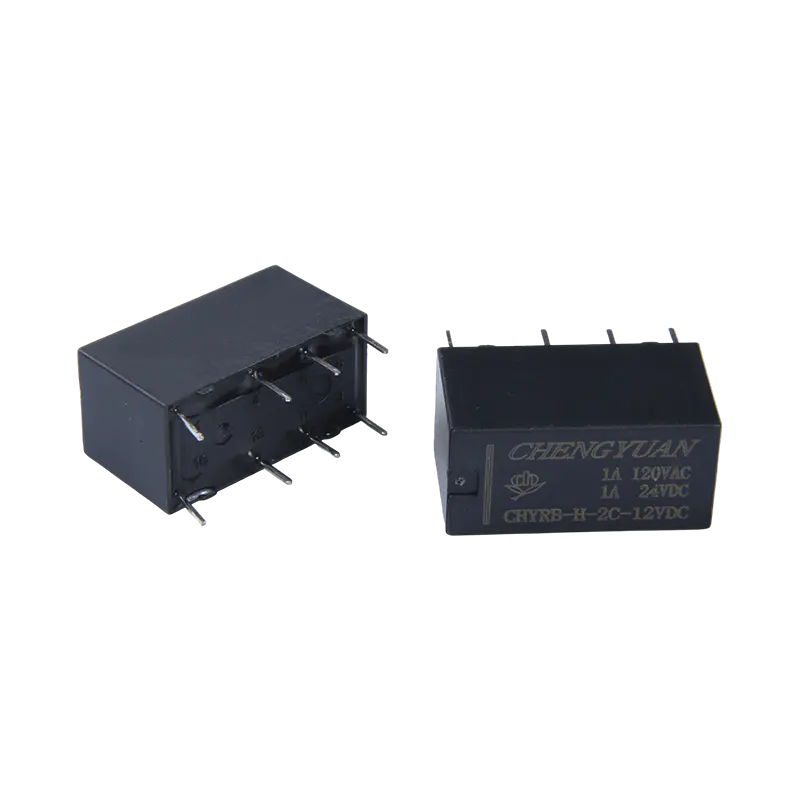

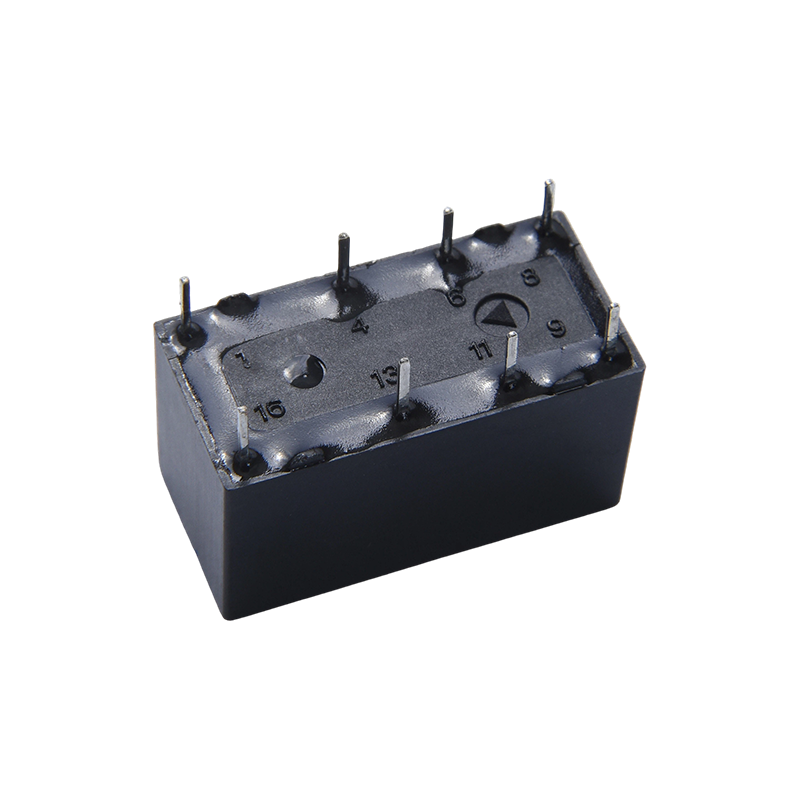

Principales fonctionnalités
Faible résistance de contact : les matériaux et la structure des contacts sont optimisés pour les petits signaux, garantissant une conductivité stable à long terme et réduisant l'atténuation du signal.
Tension d'isolation élevée : une tension d'isolation élevée entre la bobine et les contacts empêche efficacement la diaphonie du signal et les interférences externes.
Réponse rapide : la conception du système électromagnétique donne la priorité à la vitesse de fonctionnement, répondant ainsi aux exigences de synchronisation pour un routage rapide des signaux et une commutation dans les équipements de communication.
Longue durée de vie électrique : offre une excellente durabilité des contacts sous charge nominale, garantissant la fiabilité à long terme de l'équipement.
Principales applications
Équipement de communication : utilisé pour la commutation de signal ou le contrôle de l'alimentation dans les commutateurs réseau, les stations de base et d'autres équipements pour contrôler l'activation/la désactivation du circuit.
Matériel de bureau et périphériques informatiques : par exemple, imprimantes, scanners ou alimentations UPS, contrôlant le démarrage et l'arrêt du circuit principal via le relais.
Systèmes d'alarme de sécurité : en tant qu'élément de commutation dans les circuits d'alarme, répondant aux signaux de commande pour déclencher des alarmes ou activer d'autres appareils.
Équipement médical : utilise ses caractéristiques d'isolation électrique pour garantir la sécurité du patient et de l'équipement, fonctionnant de manière stable dans les instruments de diagnostic ou les équipements de surveillance.
Automatisation industrielle : certains modèles conviennent aux systèmes PLC ou au contrôle de moteur, permettant des configurations compactes grâce à l'installation de soudure de PCB.
Coordonnées
| Tapez | CHYRB |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 1 A 120 VAC |
| Max. courant de commutation | 2A |
| Max. tension de commutation | 277 VCA |
| Max. puissance de commutation | 554 VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 7 ms maximum. (Pas de diode) |
| Temps de sortie | 4 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 750VAC, 50/60Hz pendant 1min |
| Entre bobine et contact : 1000VAC , 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10800ops./h) | 10 000 000 opérations. (à température ambiante) |
| Endurance électrique (360ops./h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Environ 4,6 g |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 50 | 60 | Environ 0,15 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Environ 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Environ 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

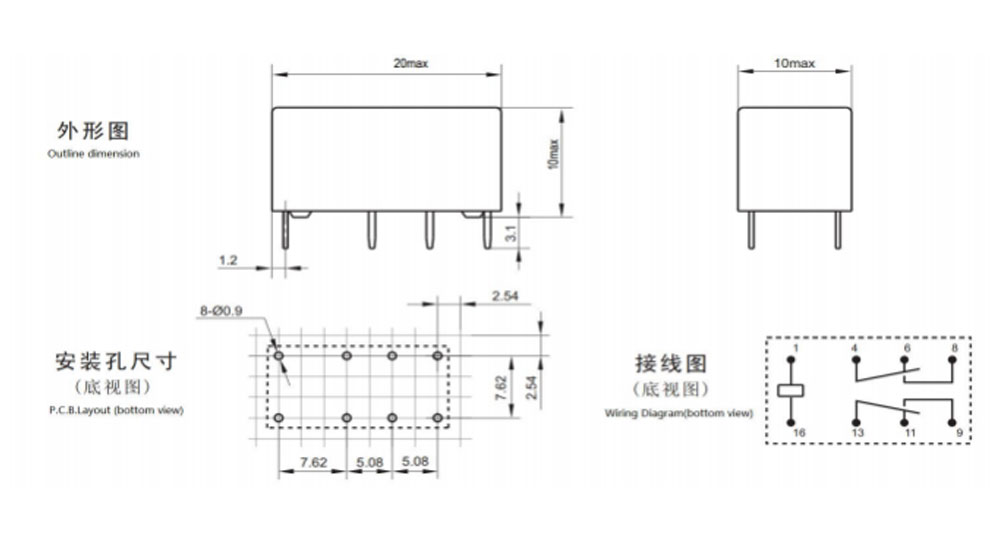

Dimension du contour, Schéma de câblage, disposition du PCB (Unité : mm)

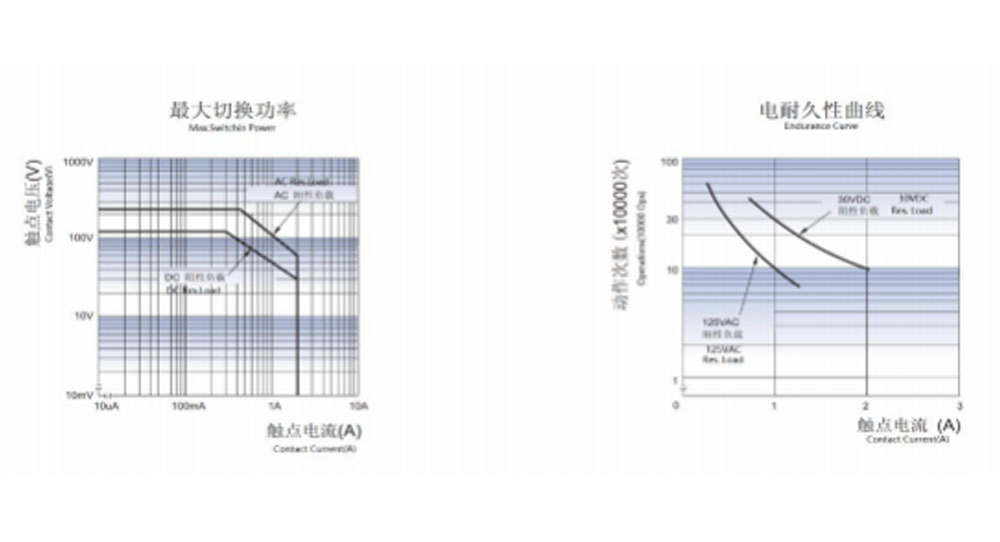

Cuves caractéristiques
Informations de commande
CHYRB - 2 - C - 12 VCC - H - D - S - XX
1 2 3 4 5 6 7 8
1：Type：CHYRB
2 : Nombre de pôles : 2-2 pôles
3 : Arrangement de contact : C à partir de C ; H De A ; B De B
4 : Tension nominale : 3,5,6,9, 12, 18,24,48 VCC
5 : Couleur du boîtier, Y-Jaune ; H-noir ; L-Bleu
6 : Bobine Pwor : D-0,36W H-0,2W
7 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Un suffixe spécial personnalisé est disponible après avoir été évalué par CHENGYUAN.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
