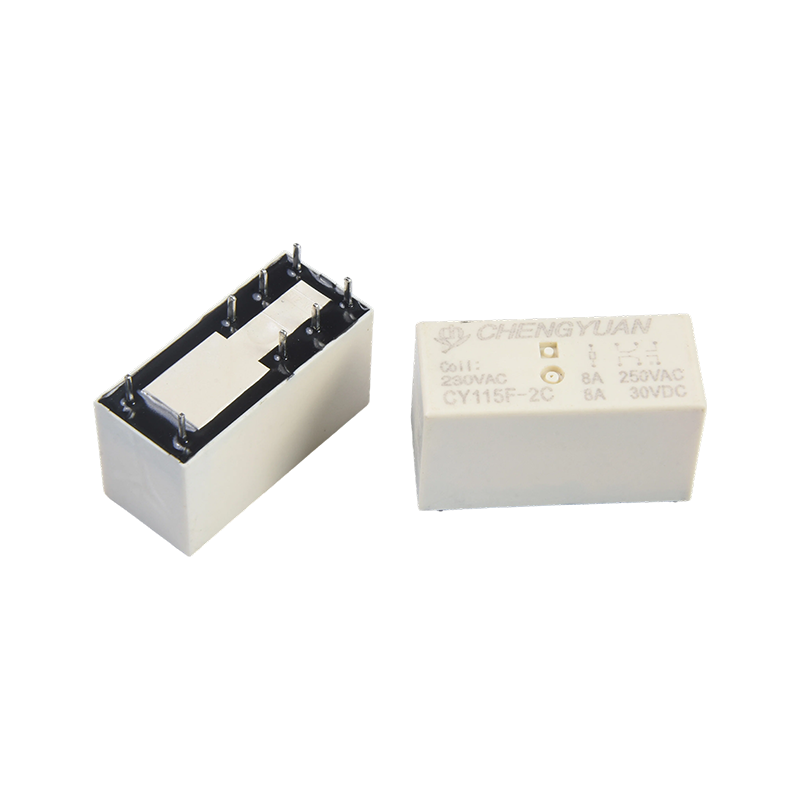

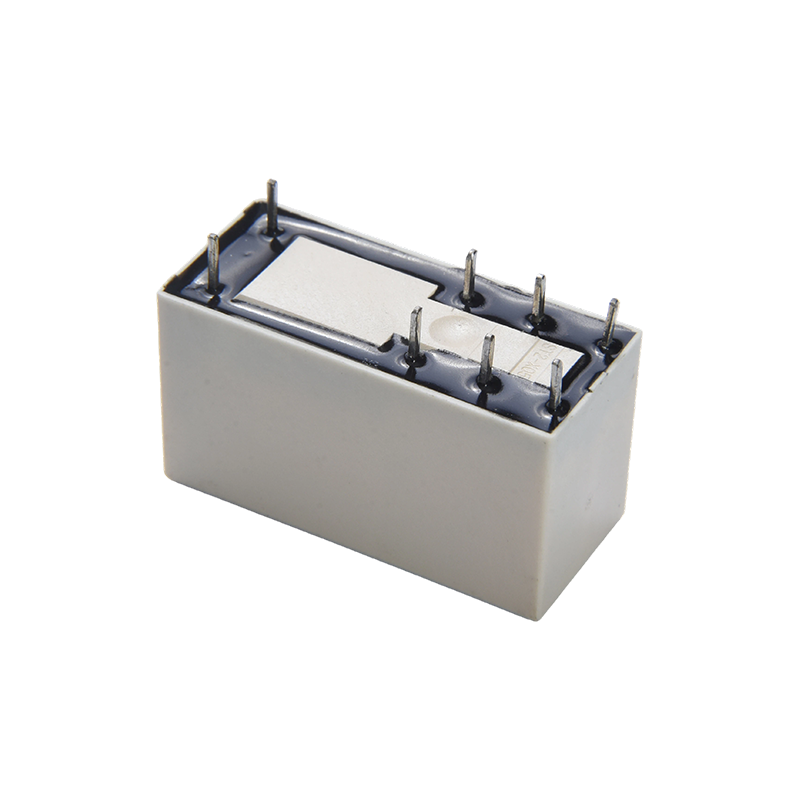

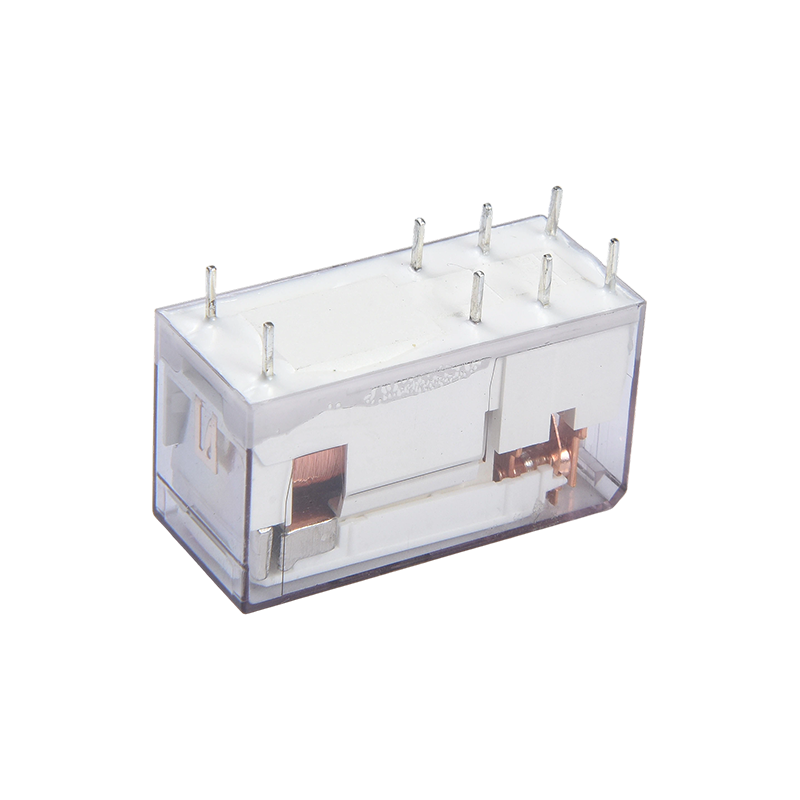

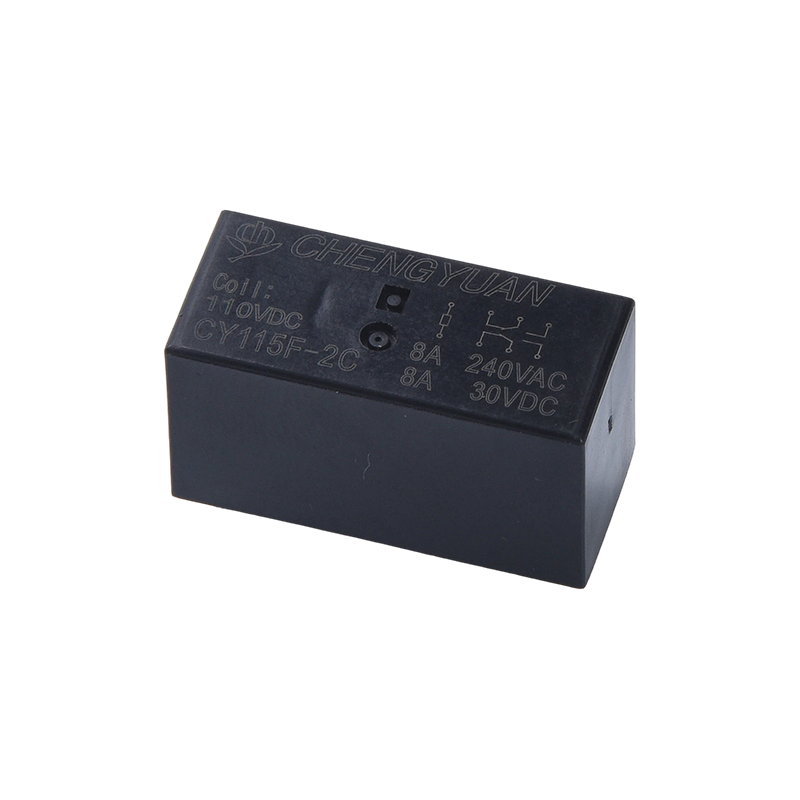

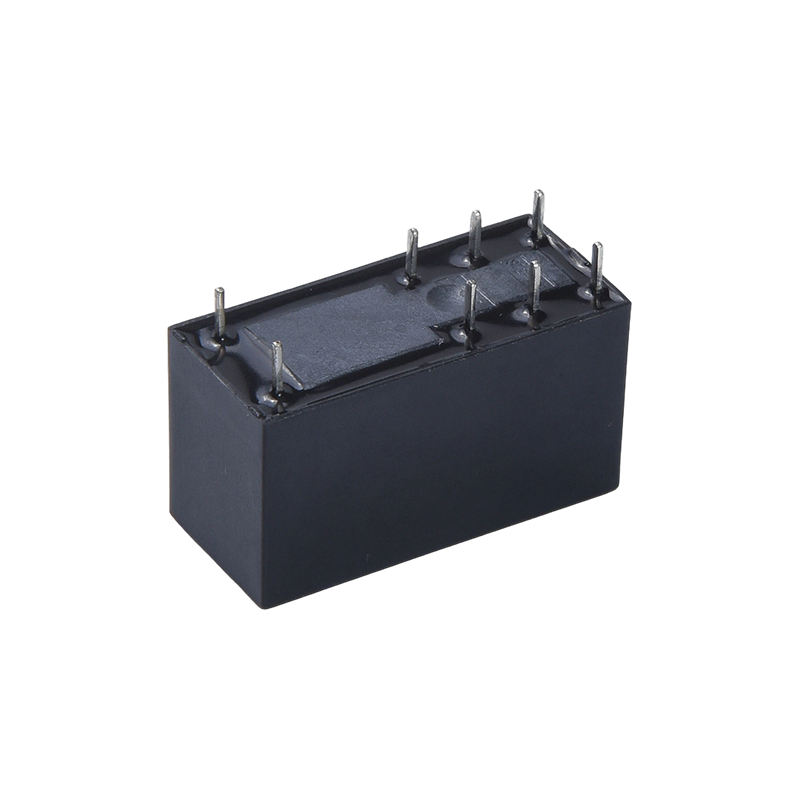

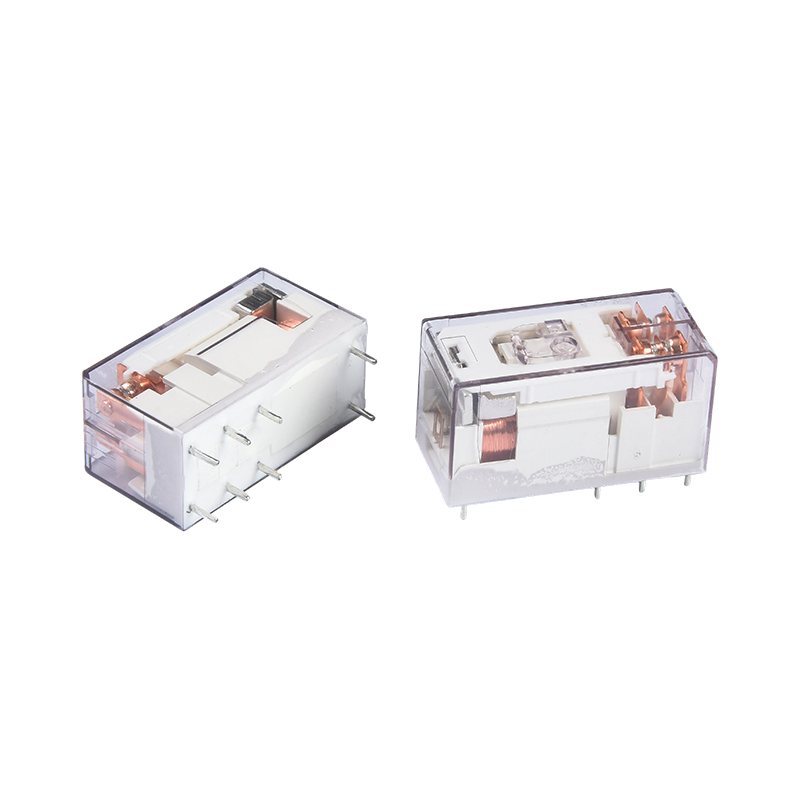

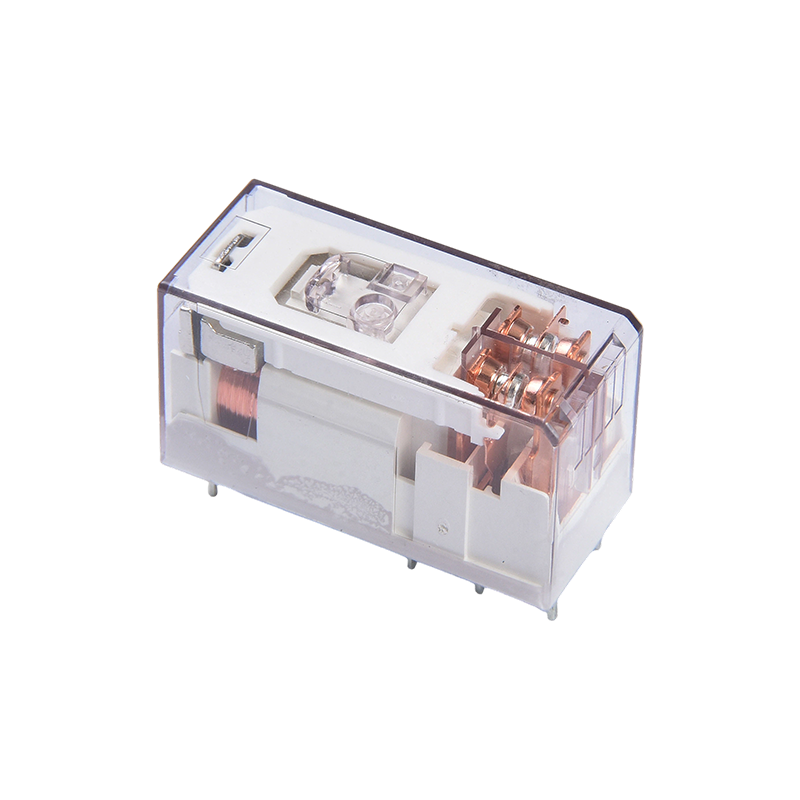

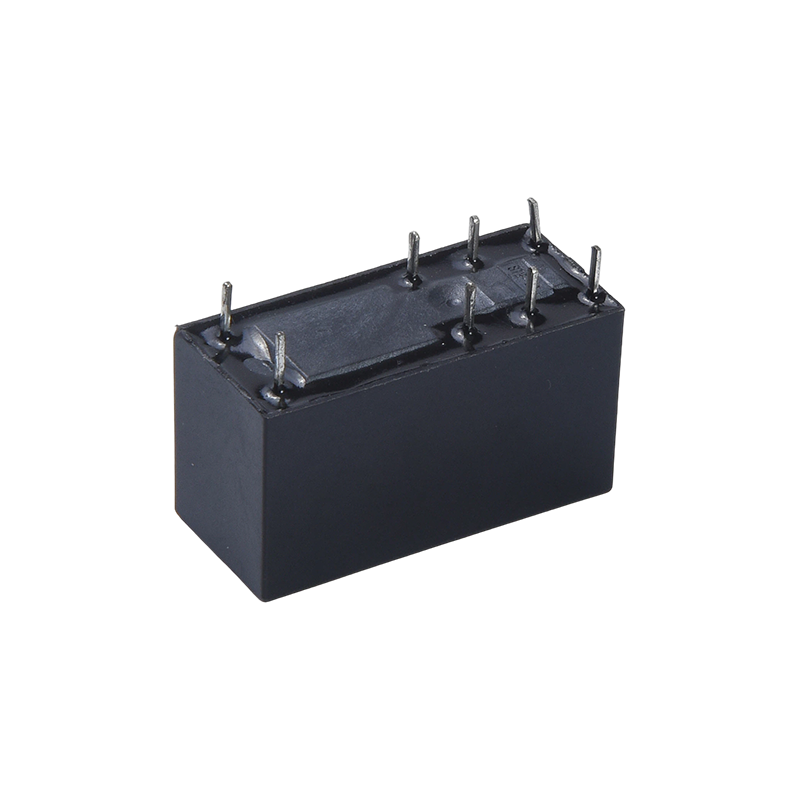

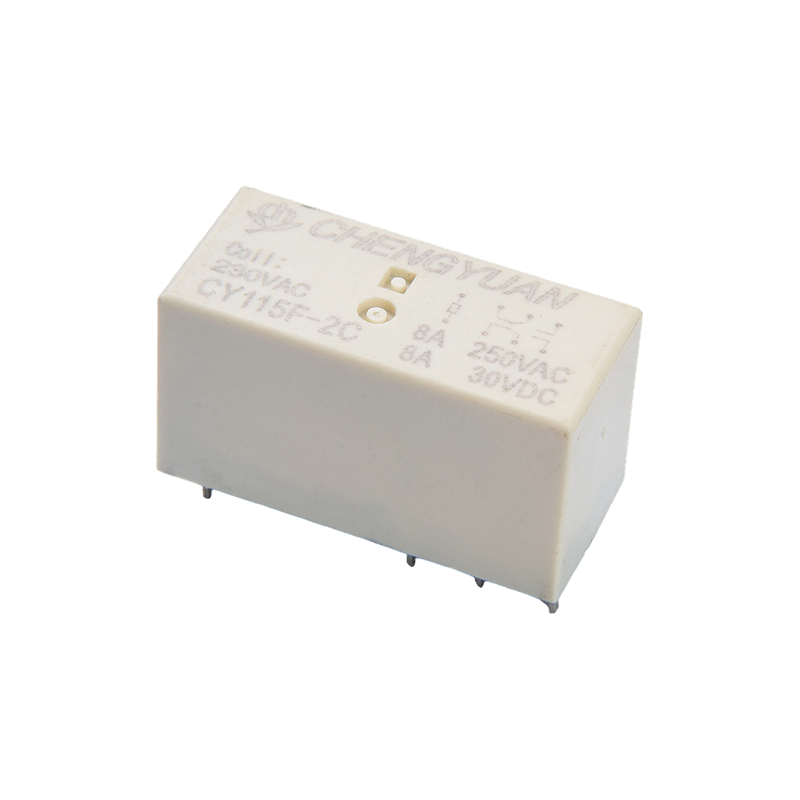

Caractéristiques du produit :
• Capacité de commutation de charge élevée : les contacts prennent en charge 8 ampères de commutation de courant, contrôlant efficacement les circuits haute puissance et répondant à diverses exigences de charge.
• Conception à faible consommation d'énergie : la sensibilité de la bobine est aussi faible que 0,4 W, ce qui contribue à réduire la consommation d'énergie globale de l'appareil et la génération de chaleur.
• Tenue et isolation haute tension : La tenue en tension entre la bobine et les contacts atteint 5 000 volts, fournissant une isolation électrique fiable et garantissant un fonctionnement sûr.
• Structure compacte : la petite taille optimise l'utilisation de l'espace, ce qui la rend idéale pour un montage dense sur des cartes de circuits imprimés.
• Contrôle sensible : contrôle les circuits haute puissance avec des signaux faibles, permettant le contrôle à distance et l'isolation dans les systèmes automatisés.
Applications typiques :
• Appareils électroménagers : Utilisés dans les machines à laver, les climatiseurs, les fours à micro-ondes et autres appareils pour le contrôle des circuits de moteurs ou d'éléments chauffants.
• Automatisation industrielle : convient aux systèmes de contrôle PLC, aux entraînements de moteurs et d'électrovannes, offrant une commutation automatisée stable.
• Nouvel équipement énergétique : appliqué aux alimentations sans interruption UPS, aux systèmes de stockage d'énergie et aux onduleurs en tant que commutateur automatique fiable.
• Smart Home : Utilisé pour contrôler les climatiseurs, le chauffage par le sol, les rideaux et d'autres systèmes pour une gestion intelligente à distance.
• Équipement audiovisuel et d'affichage : utilisé dans les systèmes audio, les moniteurs et autres appareils pour garantir une commutation précise des signaux et de l'alimentation.
Coordonnées
| Tapez | CY115F |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 8 A 250 VAC |
| Max. courant de commutation | 10A |
| Max. tension de commutation | 277 VCA |
| Max. puissance de commutation | 2500 VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min. 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1000VAC, 50/60Hz pendant 1min |
| Entre bobine et contact : 5000VAC , 50/60Hz pendant 1min |
| Entre les jeux de contacts : 2 500 VAC, 50/60 Hz pendant 1 min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G Min. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique (10800ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360ops./h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Environ 13,5 g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 80.00 | 62.5 | Environ 0,4 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

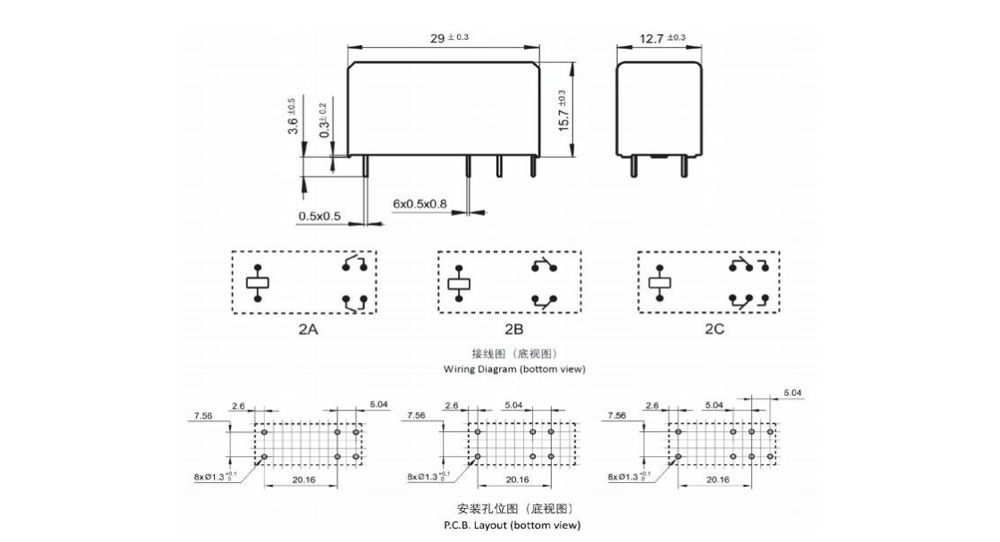

Dimension du contour, Schéma de câblage, disposition du PCB (Unité : mm)

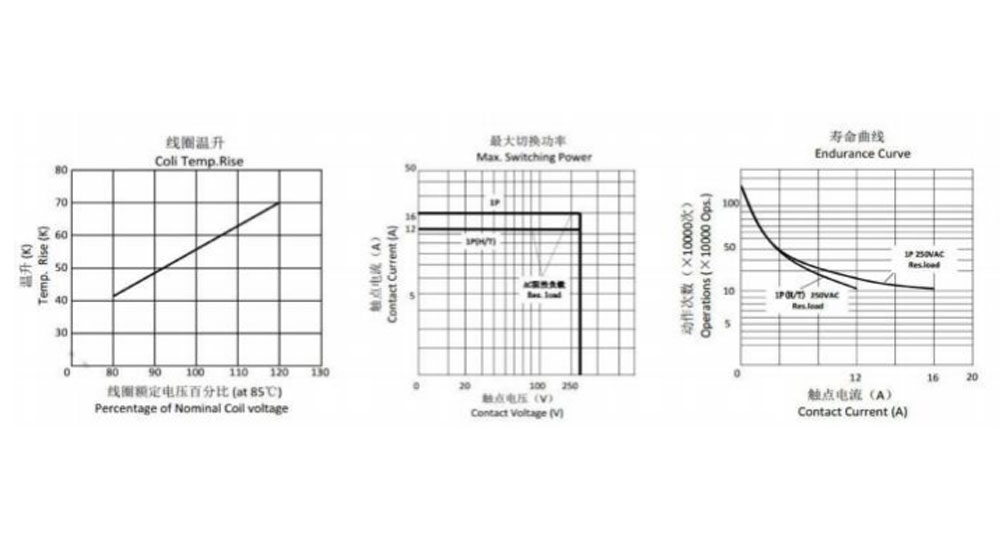

Courbes caractéristiques
Informations de commande
CY115F - 2 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1 :Type :CY115F
2 : Nombre de pôles : 2-2 pôles
3 : Modalités de contact : Formulaire A ; Formulaire B B ; Formulaire C C
4 : Tension nominale : 5,6,9,12,18,24,48VDC
5 : Couleur du boîtier : B-Noir
6 : Bobine Pwor : D-0.4W
7 : Construction de protection : résistante au S-Flux,
Type SH-Scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre-Exigence particulière
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que le H2S, le SO2, le NO2, la poussière, etc.
Le nettoyage à l'eau ou le processus de surface ne sont pas suggérés une fois les relais anti-flux assemblés sur le PCB.
Avis de non-responsabilité : la spécification est à titre de référence uniquement . Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour toutes les applications possibles. Ainsi les utilisateurs devraient être dans la bonne position pour choisir
produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. En cas de question , veuillez contacter Chengyuan pour les services techniques. Cependant il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
