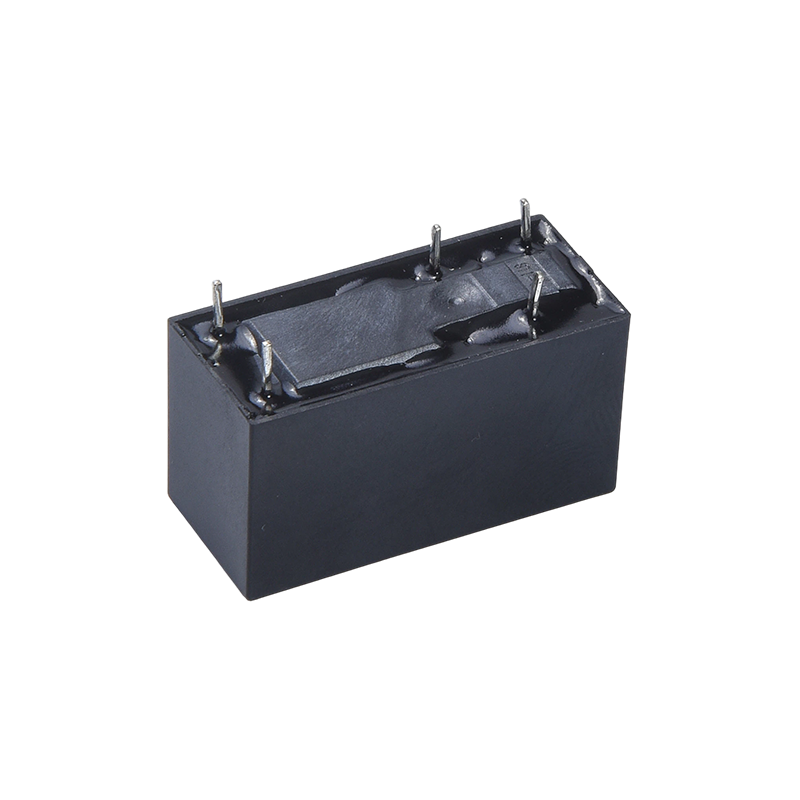

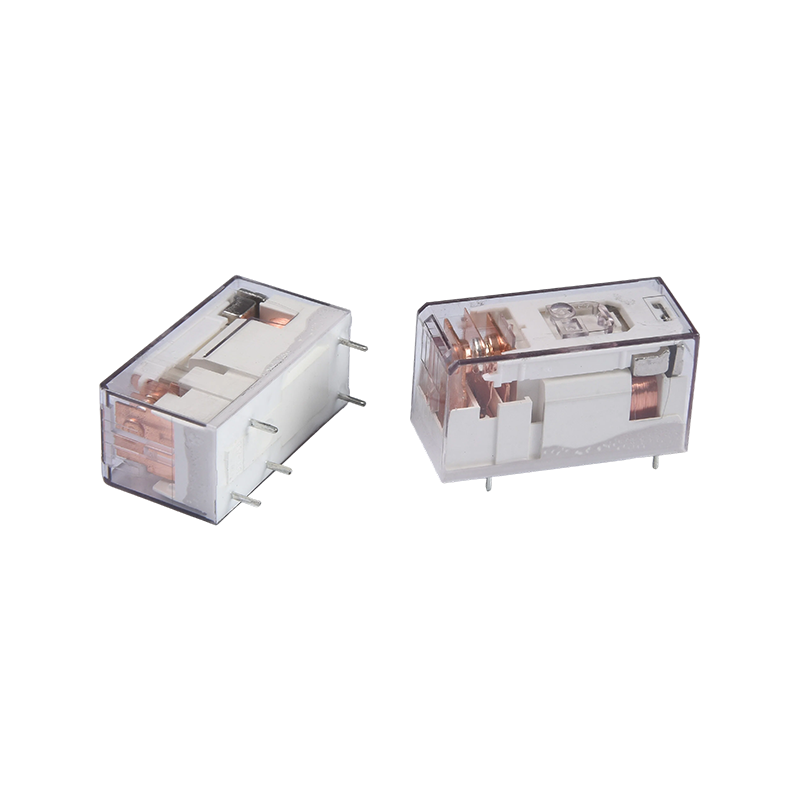

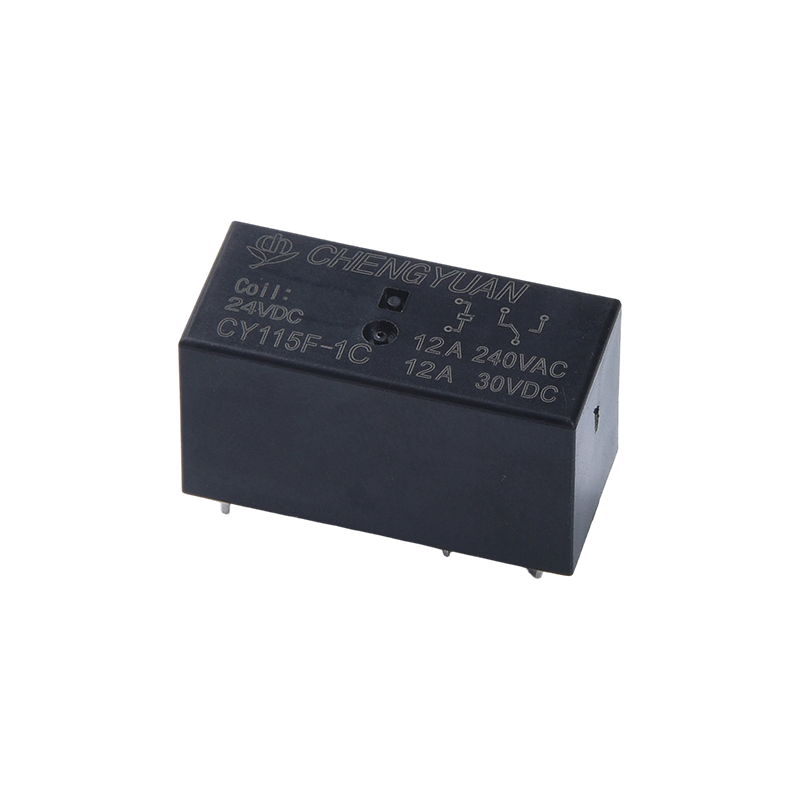

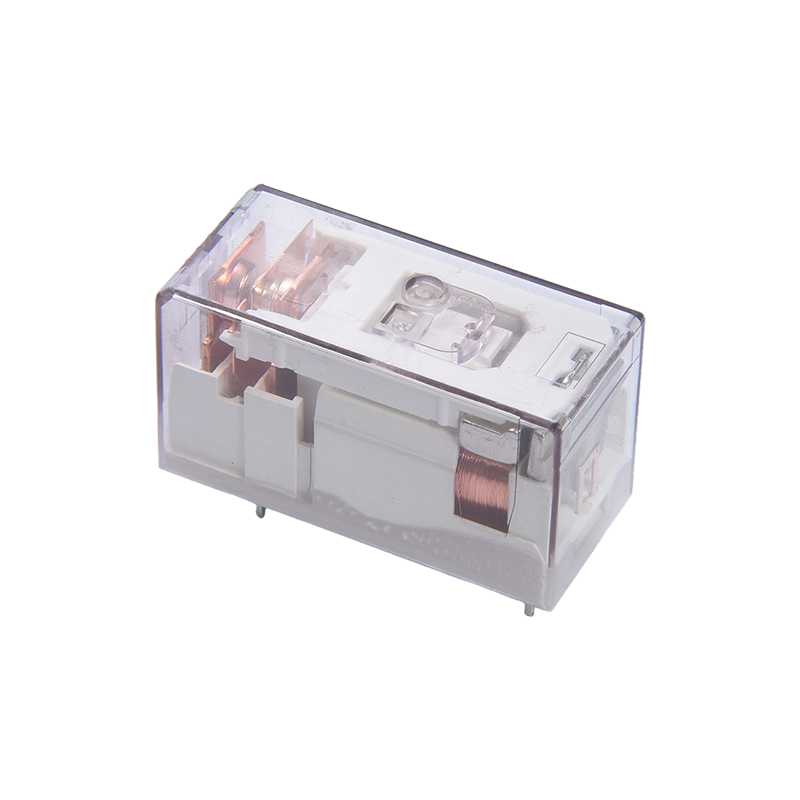

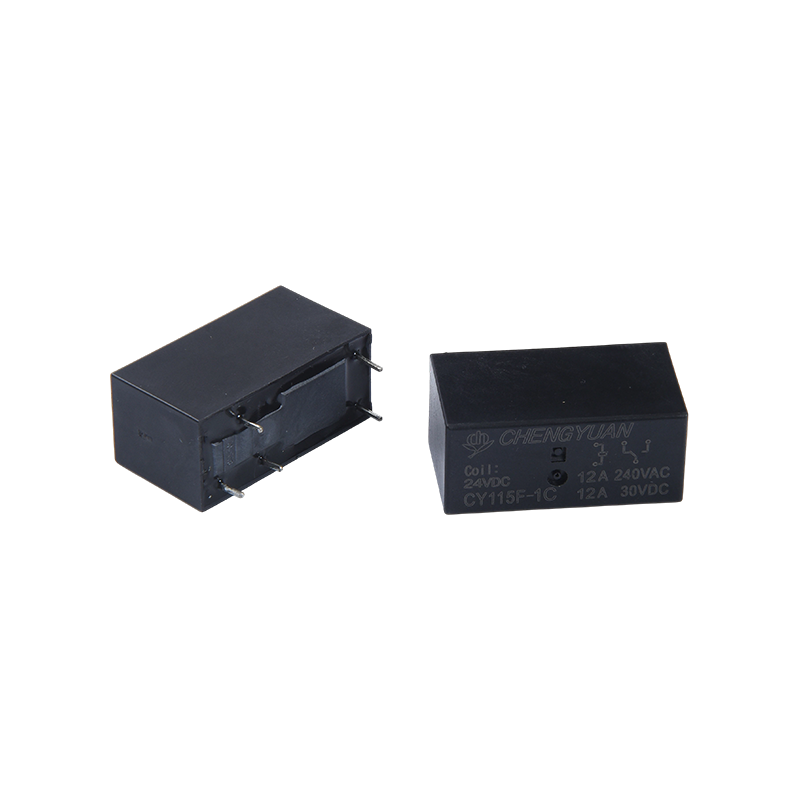

Avantages du produit :
Charge élevée, conception compacte : permet d'obtenir une commutation de contact de 12 A dans un petit relais PCB, économisant ainsi de l'espace d'installation et adapté aux configurations de cartes haute densité.
Large compatibilité de tension de bobine : la bobine prend en charge une large plage de tension de 3 V CC à 230 V CC/V CC, facilitant l'intégration directe avec des systèmes de différentes tensions de contrôle sans conversion supplémentaire.
Isolation électrique puissante : la tension de tenue contact-bobine peut atteindre 5 000 V, supprimant efficacement les interférences et améliorant la sécurité et la stabilité du système.
Principales caractéristiques :
Capacité de contact : 12 A à 240 V CA/30 V CC, répondant aux besoins de contrôle de puissance de la plupart des appareils électroménagers et équipements industriels.
Formulaire de contact : disponible sous divers formulaires de contact (tels que 1H, 1Z, etc.), prenant en charge les configurations de circuits normalement ouverts, normalement fermés et inverseurs pour des applications flexibles.
Efficacité de conduite : la consommation électrique typique de la bobine est de 0,4 W, une faible consommation d'énergie et une réponse sensible.
Conception des broches : broches PCB standard à 5 broches pour un soudage facile et une installation de production automatisée.
Applications principales :
Automatisation industrielle : utilisé dans les modules de sortie PLC, les contrôleurs de moteur, les pilotes d'électrovannes et la commutation de puissance des équipements.
Contrôle intelligent : intégré aux systèmes de maison intelligente pour contrôler les charges à haute puissance telles que les climatiseurs, le chauffage par le sol, l'éclairage et les rideaux électriques.
Gestion de l'énergie : appliqué aux alimentations sans interruption UPS, aux onduleurs solaires, aux systèmes de stockage d'énergie et à d'autres nouveaux équipements énergétiques pour le contrôle de la commutation des circuits.
Isolation de l'équipement : fournit une isolation électrique entre l'extrémité de commande et l'extrémité de charge, protégeant les circuits de commande basse tension.
Coordonnées
| Tapez | CYF115F |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 12 A 250 VAC |
| Max. courant de commutation | 12A |
| Max. tension de commutation | 277 VCA |
| Max. puissance de commutation | 3342VA |
| Min. charge de commutation | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min. 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 000 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 5000VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G Min. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Env. 13,5g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 80.00 | 62.5 | Environ 0,4 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

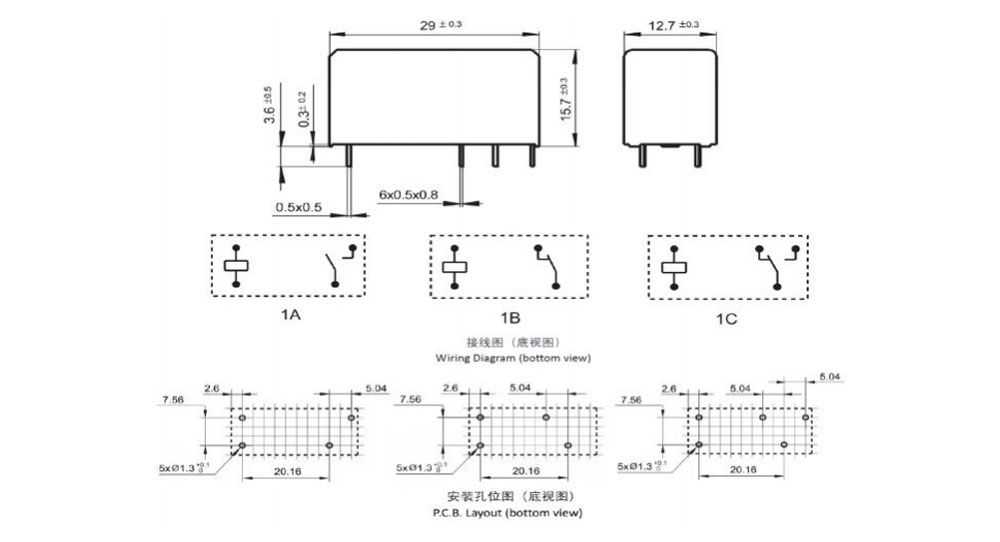

Dimension du contour, Schéma de câblage, disposition du PCB (Unité : mm)

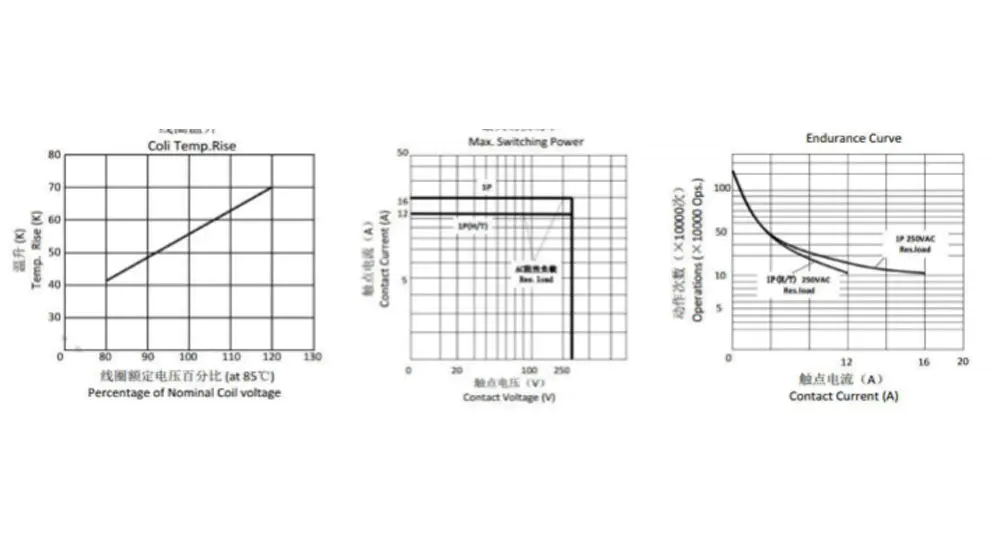

Courbe caractéristique
Informations de commande
CY115F - 1 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1 : Type : CY115F
2 : Nombre de pôles : 1-1 pôle
3 : Modalités de contact : Formulaire A ; Formulaire B ; Formulaire C
4 : Tension nominale : 5,6,9,12,18,24,48VDC
5 : Couleur du boîtier : B-Noir
6 : Puissance de la bobine : D-0,4W
7 : Construction de protection : résistant au flux S,
Lavable de type scellé SH
8 : Paramètre spécial : type standard nul
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
