Guide des contacteurs de fournaise : tension de bobine, valeurs nominales des contacts, tests et remplacement

Un appel sans chauffage le matin le plus froid de l’année se termine généralement au même composant. Le thermostat appelle, le tableau de commande envoie 24 VAC, le transformateur vérifie et les éléments chauffants sont encore froids. Le contacteur du four est la pièce qui a cessé de faire son travail.

Un contacteur de fournaise est un interrupteur électrique robuste. Une bobine basse tension, presque toujours 24 VCA dans les équipements résidentiels, attire les contacts de tension de ligne qui transportent tout le courant des éléments chauffants ou d'un moteur de ventilateur. Trois chiffres définissent la pièce correcte : la tension de la bobine, le courant nominal du contact à la tension appliquée et la configuration des pôles. Faites correspondre les trois et le contacteur fonctionnera pendant des années de saisons de chauffage. Si vous en manquez un, le résultat est des contacts soudés, une bobine qui vibre ou le même appel sans chaleur l'hiver prochain.

Ce que fait un contacteur de four dans le circuit

Le contacteur existe pour maintenir le câblage de commande basse tension à l'écart de la tension secteur. Les thermostats et les tableaux de commande fonctionnent à 24 V CA, ce qui permet de les acheminer en toute sécurité à travers un mince câble de thermostat. Les éléments chauffants, les moteurs de soufflante et les compresseurs fonctionnent à 120, 208, 240 ou 277 VAC et peuvent consommer des dizaines d'ampères. Le contacteur se trouve sur cette limite. Sa bobine est connectée au circuit de commande, ses contacts sont connectés au circuit de ligne et les deux ne se touchent jamais électriquement.

L'endroit où réside la pièce dépend de l'équipement :

• Fournaises électriques et appareils de traitement de l'air : le contacteur commute les rangées d'éléments chauffants, travaillant souvent aux côtés de séquenceurs qui allument les éléments sur plusieurs secondes.
• Fournaises à gaz : un contacteur ou un relais de ventilateur commute le moteur du ventilateur à la tension secteur une fois que la carte décide que l'échangeur de chaleur est suffisamment chaud.
• Unités emballées et sections extérieures : le contacteur commute le compresseur et le ventilateur du condenseur ensemble, c'est pourquoi sa valeur nominale est indiquée en ampères à rotor verrouillé ainsi qu'en ampères de fonctionnement.

Il vaut la peine de séparer le contacteur des petits relais sur le tableau de commande du four. Les relais de la carte commutent la vanne de gaz, l'inducteur ou un humidificateur et gèrent un ampère ou deux. Le contacteur gère la lourde charge, et cette différence de service détermine chaque valeur imprimée sur son étiquette.

Les chiffres qui comptent avant de spécifier ou de remplacer

La tension de la bobine vient en premier. Une bobine de 24 VCA ne fonctionnera pas de manière fiable sur un circuit de 120 VCA, et une bobine de 240 VCA sur un circuit de 24 VCA ne bougera tout simplement pas. La plupart des transformateurs de fournaise résidentielle sont de 24 V CA et ont une puissance nominale d'environ 40 VA, soit suffisamment pour une bobine de contacteur plus une vanne de gaz et une carte. Les bobines tolèrent un certain affaissement, mais lorsque le transformateur est faible ou que le câble du thermostat est sous-dimensionné, le contacteur vibre au lieu de se fermer proprement, et le broutage brûle une bobine plus rapidement qu'autre chose.

L’évaluation des contacts vient en deuxième position et comporte deux parties. La valeur résistive, souvent 25, 30 ou 40 A entre 240 et 277 VCA, couvre les batteries d'éléments chauffants. La puissance nominale du moteur est indiquée en ampères à pleine charge et en ampères à rotor bloqué, et c'est le nombre qui compte lorsqu'un compresseur repose sur les contacts. Un contacteur résistif de 40 A n'est pas automatiquement un contacteur de compresseur de 40 A.

Viennent ensuite les détails mécaniques :

• Configuration des pôles : unipolaire pour une jambe, bipolaire pour 240 VAC monophasé, tripolaire pour triphasé.
• Type de borne : bornes à vis, connexions rapides d'un quart de pouce ou cosses de boîte.
• Empreinte de montage, style de support et position des bornes de la bobine.

Lorsque la charge est faible, certains équipements utilisent un relais de puissance soudé au tableau de commande au lieu d'un contacteur de panneau séparé. Un composant tel que le relais PCB CYF3 SPST, évalué à 16 A à 250 V CA, couvre la commutation intégrée là où un contacteur complet serait surdimensionné.

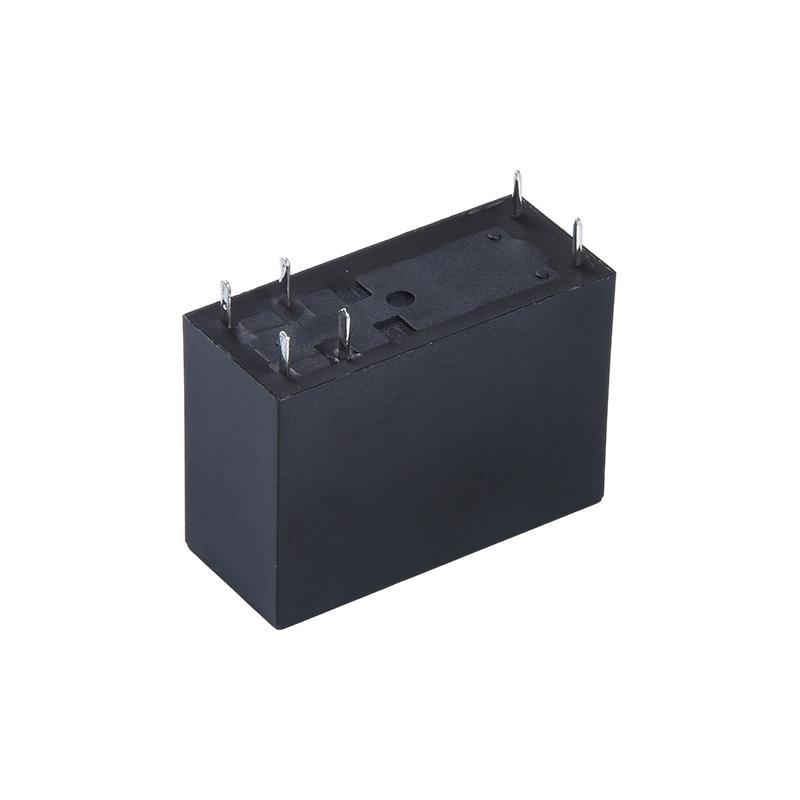

Relais PCB CYF3 pour commutation embarquée Un relais PCB compact de 16 A 250 V CA pour la commutation de cartes de commande là où un contacteur de panneau séparé serait surdimensionné ; une isolation élevée des contacts de bobine prend en charge les équipements compacts. Voir le produit →

Symptômes qui vous indiquent que le contacteur est défaillant

Un contacteur tombe rarement en panne sans avertissement. Le modèle d’échec indique généralement la partie exacte qui a abandonné.

• Pas de chaleur avec le ventilateur en marche : la bobine est ouverte ou la carte ne lui délivre pas de 24 VAC. Vérifiez la tension à la bobine avant de condamner la pièce.
• Claquement ou bourdonnement : la bobine ne reçoit pas suffisamment de tension pour maintenir l'armature, souvent un transformateur faible ou une connexion corrodée.
• Chaleur qui ne s'éteint pas : les contacts sont soudés et fermés. Le commutateur de limite haute est le seul élément qui arrête les éléments et il se déclenchera à plusieurs reprises jusqu'à ce que le contacteur soit remplacé.
• Odeur de brûlé ou bobine décolorée : l'isolation de la bobine est défectueuse, généralement après une longue période de broutage ou un court-circuit du circuit de commande.
• Contacts piqués ou noircis : le contacteur se ferme toujours, mais la résistance aux contacts fermés a augmenté, la chaleur s'accumule au niveau des bornes et le travail se transforme en une réparation de câblage au lieu d'un échange de pièces.

Un test de chute de tension sous tension détecte ce dernier cas avant qu'il ne devienne coûteux. Avec le contacteur fermé et la charge en marche, mesurez aux bornes de ligne de chaque pôle. Un ensemble de contacts sain ne perd qu’une fraction de volt. Une fois que la lecture dépasse environ un demi-volt au courant nominal, les piqûres sont en bonne voie et la pièce appartient à la prochaine visite de service, pas à la prochaine panne.

Test d'un contacteur de four en six étapes

Le test prend une quinzaine de minutes avec un multimètre.

1. Coupez l'alimentation au niveau du débranchement de la fournaise et au niveau du disjoncteur, puis vérifiez avec un compteur aux bornes de ligne.
2. Photographiez la disposition des bornes avant de retirer un fil.
3. Débranchez les fils de la bobine et mesurez la résistance de la bobine. Comparez avec la valeur de la plaque signalétique ou avec une unité en bon état connue. Une lecture ouverte signifie une bobine défaillante.
4. Appliquez 24 VCA provenant d’un transformateur en bon état directement à la bobine. Un simple clic ferme signifie que le circuit magnétique fonctionne. Un bourdonnement ou un silence indique une bobine ou un défaut mécanique.
5. La bobine étant hors tension, vérifiez la continuité entre chaque pôle. Il devrait être lu ouvert. Mettez la bobine sous tension et confirmez que chaque pôle est fermé.
6. Rebranchez tout, rétablissez l'alimentation et mesurez la chute de tension aux bornes des contacts fermés sous charge. Cette étape est celle qui est la plus souvent sautée, et c'est celle qui prédit un nouvel appel.

Choisir un remplacement sans déclasser le circuit

Le remplacement le plus sûr correspond à la tension de bobine d'origine, à la valeur nominale des contacts à la tension appliquée, au nombre de pôles et au montage. L'erreur la plus courante consiste à installer une pièce car le support et les bornes s'alignent alors que la valeur nominale des contacts est inférieure à celle d'origine. Un contacteur de 30 A à la place d'une pièce de 40 A fonctionnera par temps doux et soudera ses contacts le premier matin froid lorsque chaque banque d'éléments sera mise sous tension en même temps.

Deux habitudes empêchent les rappels :

• Vérifiez la charge réelle, pas seulement l'ancienne étiquette. Si un moteur de ventilateur ou un compresseur a été remplacé par un modèle différent, les ampères à pleine charge peuvent avoir changé.
• Vérifiez la tension de la bobine aux bornes pendant que le thermostat appelle. Une lecture bien inférieure à 24 VAC signifie que le contacteur n’est pas la cause première et que le transformateur ou le câblage de commande doit d’abord être examiné.

La commutation de courant élevé dans les circuits de chauffage et de compresseur se résume souvent à un relais de puissance unipolaire robuste avec un espacement de contact généreux et une bobine qui tient fermement à basse tension. Un composant tel que le relais SPST à courant élevé CYT90, évalué entre 30 A et 40 A, est conçu exactement pour cette classe de charge.

Relais à courant élevé CYT90 pour commutations lourdes Un relais de puissance compact 30 A/40 A avec contacts en alliage d'argent, plusieurs options de montage et commutation à courant élevé pour les appareils, les chauffages et les équipements de contrôle industriel. Voir le produit →

Où se termine un relais et où commence un contacteur

La frontière entre les deux est une question de devoir et de construction plutôt qu’une frontière technique stricte. Les contacteurs sont conçus pour une commutation à des fins précises avec des espaces de contact plus larges, des ressorts plus lourds et des bornes acceptant les fils de ligne. Le principe ci-dessous est le même que n'importe quel autre relais électromagnétique à usage général : une bobine génère un champ magnétique qui tire une armature et déplace les contacts. Ce qui change, c'est le courant, le matériau de contact et la résistance mécanique des pièces mobiles.

Les tableautiers répartissent généralement le travail sur deux niveaux. La commutation de puissance se produit au niveau du contacteur ou du relais à courant élevé. L'isolation et l'interposition s'effectuent sur des modules montés sur rail, où une pièce telle que le module de relais sur rail MCYF3 14F avec des contacts de 16 A s'insère dans une armoire de commande de four ou dans un panneau chauffant plus grand.

Module de relais ferroviaire MCYF3 14F pour constructeurs de panneaux Un module relais 14F monté sur rail avec des contacts de 16 A et jusqu'à 32 canaux, adapté au contrôle centralisé et à interposer dans un four ou des panneaux chauffants. Voir le produit →

Questions à poser lorsque vous achetez en volume

Pour les OEM et les tableautiers, le contacteur ou le relais est un petit article ayant un effet important sur le coût de la garantie. Trois points méritent d'être confirmés avant de passer commande.

• Matériau de contact et durée de vie : l'oxyde d'argent et d'étain et l'oxyde d'argent et de cadmium se comportent différemment sous des charges résistives et inductives. Demandez quel matériau est utilisé et quel nombre de cycles a été testé au courant nominal.
• Cohérence de la bobine : la variation d'un lot à l'autre de la tension d'activation et de chute se manifeste par des vibrations sur le terrain. Demandez comment les bobines sont testées avant l'assemblage.
• Traçabilité de la production : codes de date, contrôles des matières entrantes et tests de résistance de contact en fin de ligne.

L’expérience du fournisseur compte autant que la fiche technique. Ningbo Chengyuan Chuangke Electronics Co., Ltd., opérant via cyrelays.com, produit des relais et des composants électroniques à Ningbo depuis 1996 et se décrit comme un fabricant combinant développement, production et vente, avec des brevets d'utilité couvrant les structures de verrouillage magnétique et d'encliquetage. Plus de détails sont disponibles sur le à propos de la page .

Un contacteur de four est une pièce simple avec trois nombres critiques. La tension de la bobine, la valeur nominale des contacts à la tension appliquée et la configuration des pôles déterminent si elle survit à une saison de chauffage ou si elle tombe en panne le matin le plus froid de celle-ci. Obtenez-les correctement, vérifiez la charge réelle au lieu de l'ancienne étiquette, et le contacteur cesse d'être un élément de service récurrent.
