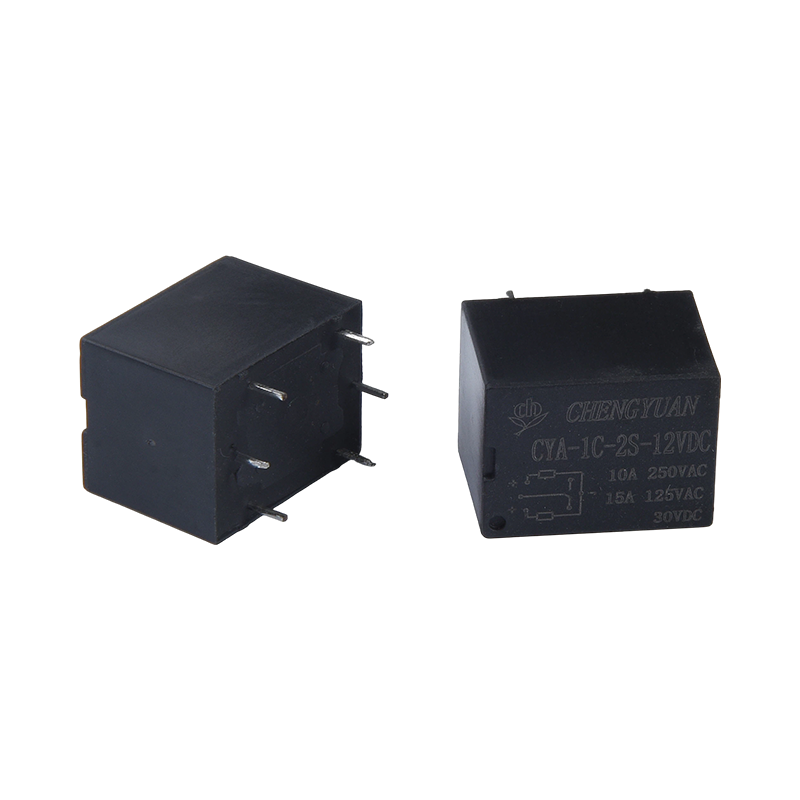

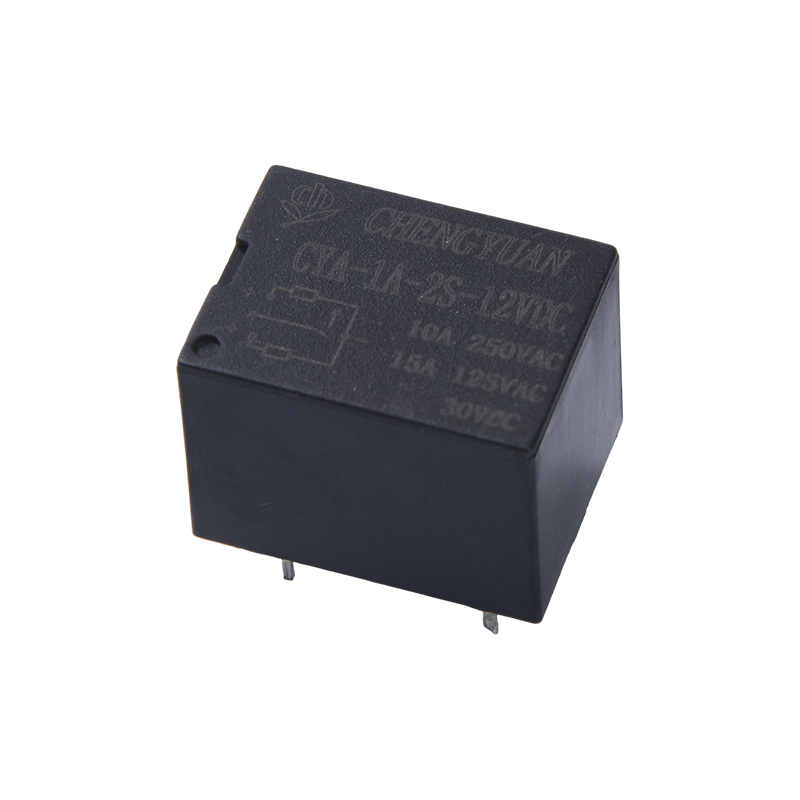

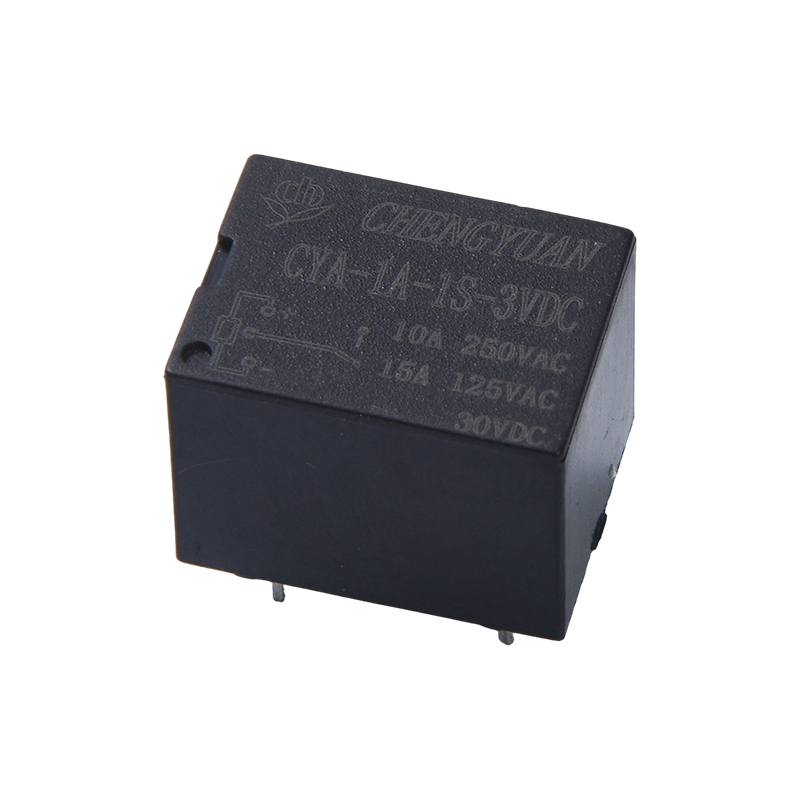

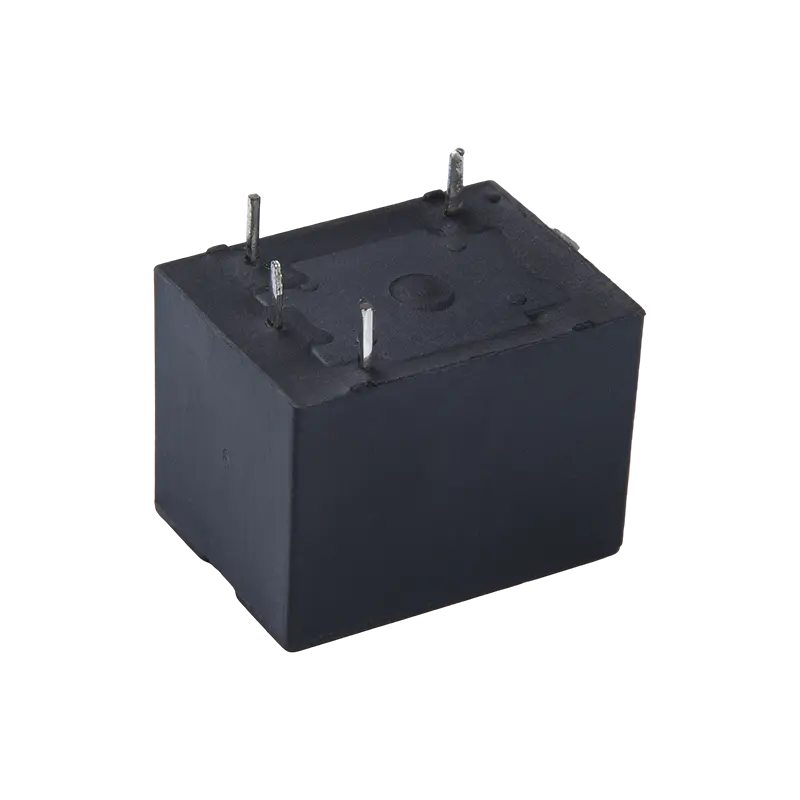

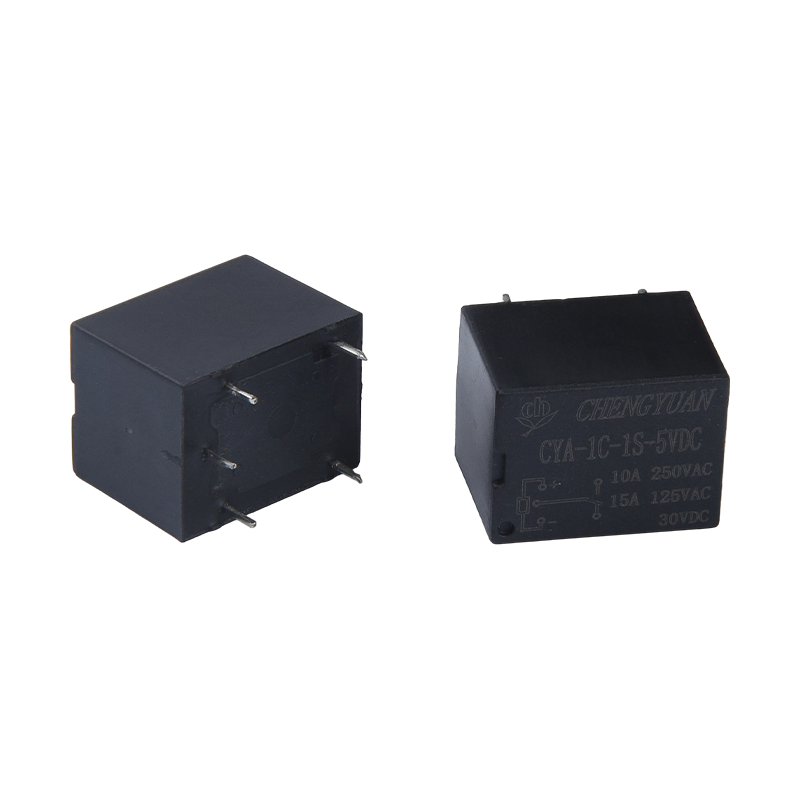

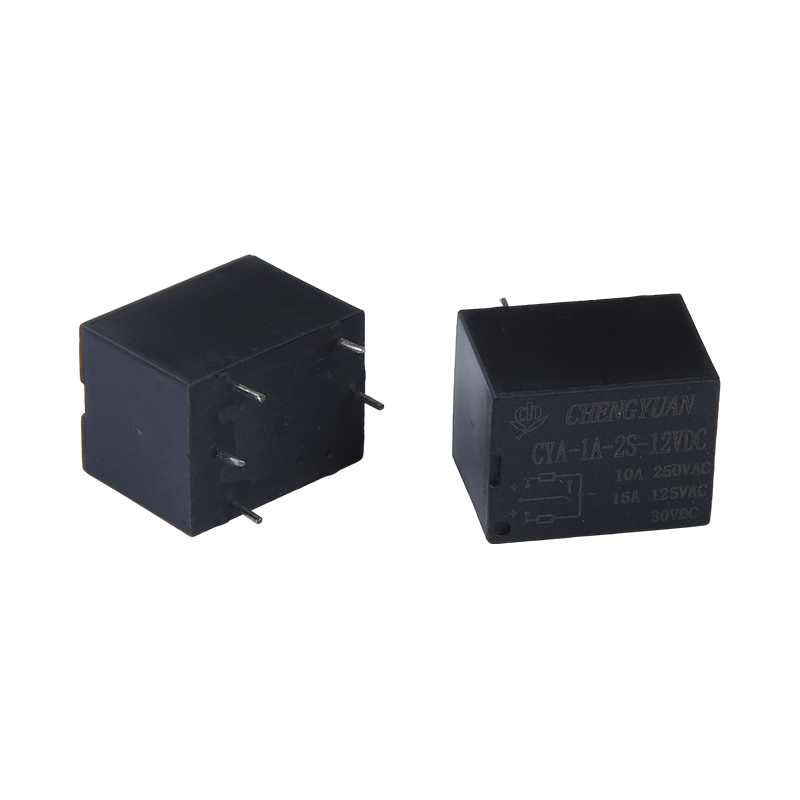

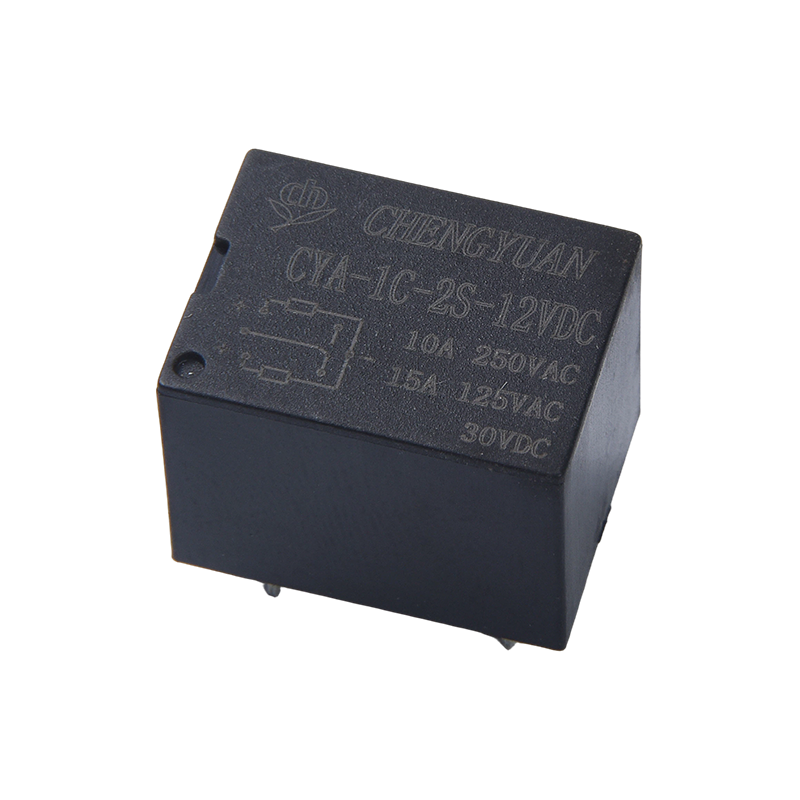

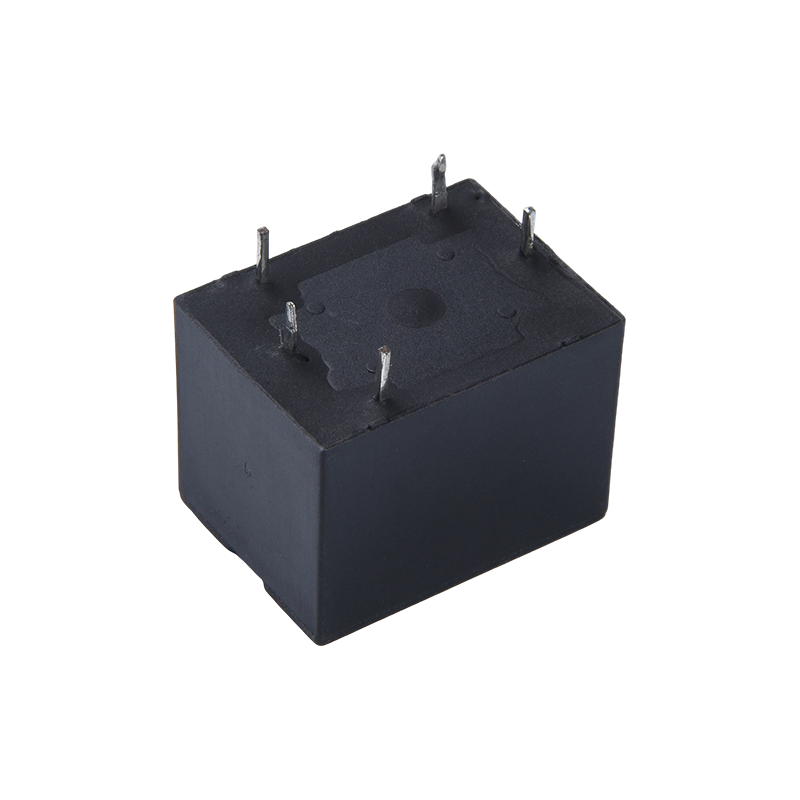

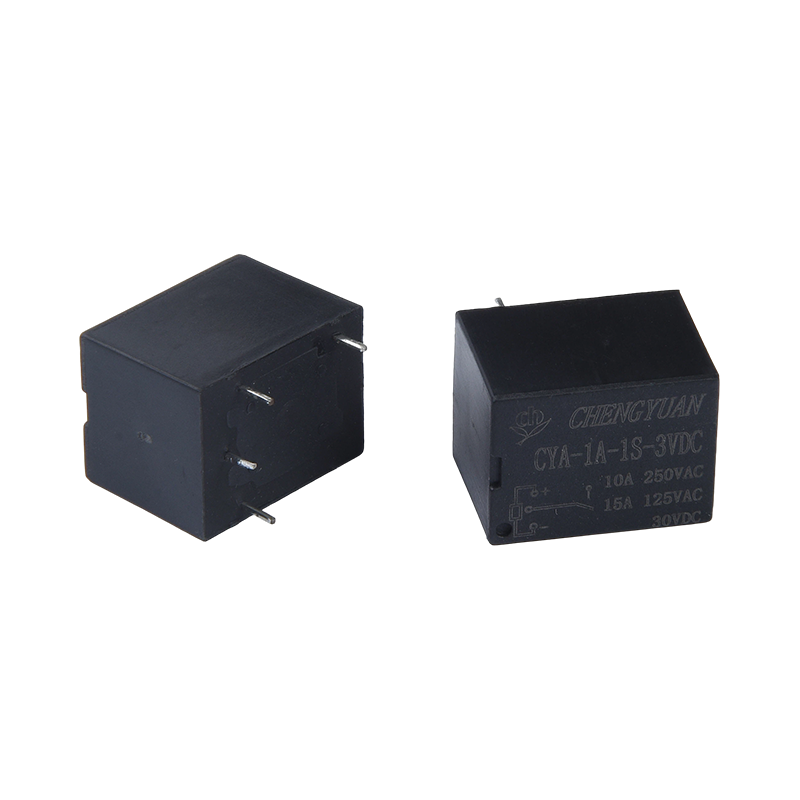

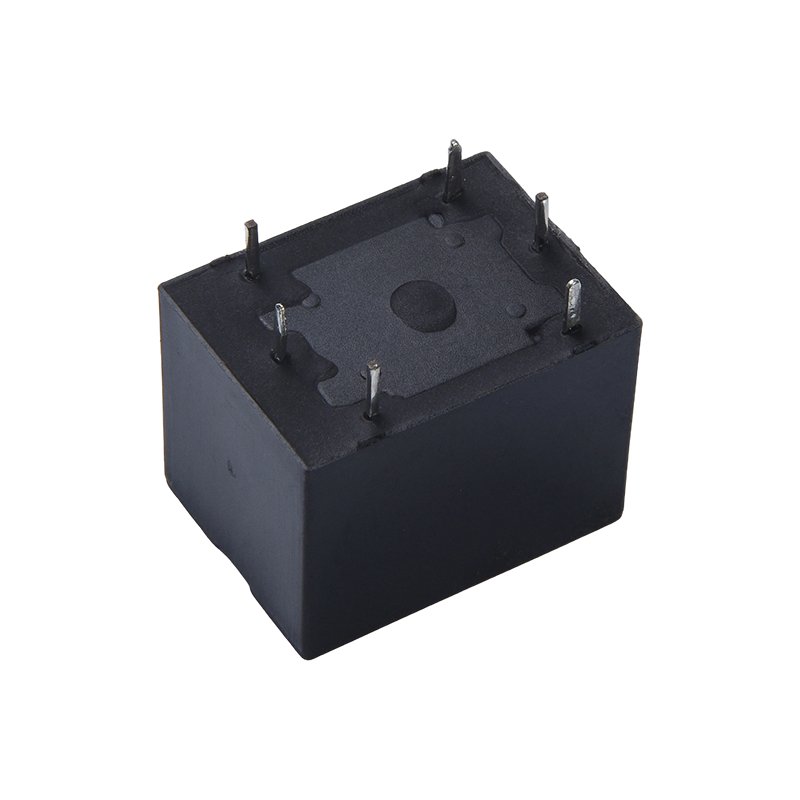

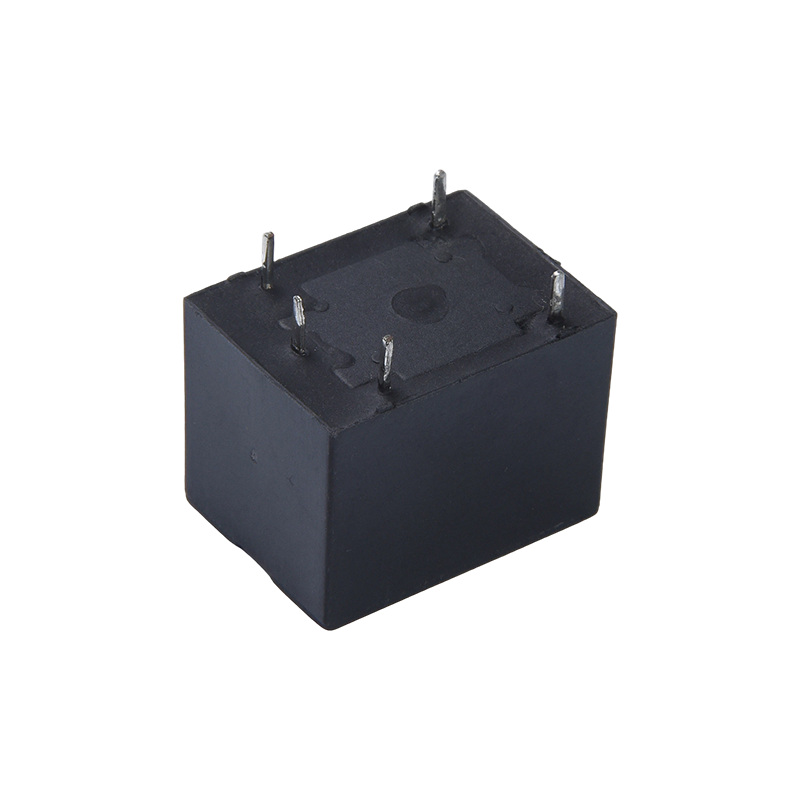

I. Caractéristiques
1. Formulaire de contact : fournit un formulaire de contact normalement ouvert et un formulaire de contact inverseur pour répondre aux différentes exigences de conception de circuit.
2. Caractéristiques d'installation : utilise des broches de circuit imprimé standard pour un montage facile sur PCB, adapté aux processus d'assemblage automatisés ;
3. Options d'emballage : Deux options d'emballage sont disponibles : scellé en plastique et résistant à la soudure, pour répondre aux différentes exigences environnementales.
4. Structure de base : utilise une structure de verrouillage magnétique à simple ou double bobine pour garantir la conservation de l'état à long terme après une panne de courant.
II. Fonctions principales et scénarios applicables
1. Fonction de base : permet une commutation de circuit à puissance nulle, fournit une commutation automatique et une isolation du signal, et maintient l'état actuel après la coupure de l'alimentation de commande, adapté aux applications de maintien à long terme.
2. Champ de réseau intelligent : applicable à des scénarios tels que la mesure de l'électricité et les commutateurs de télécommande, permettant un contrôle précis et à faible consommation ;
3. Nouveau champ énergétique : peut être utilisé dans de nouveaux équipements énergétiques tels que les onduleurs solaires, garantissant un état de circuit stable.
4. Domaines industriels et domestiques : convient à l'automatisation industrielle, aux maisons intelligentes, au contrôle de l'éclairage et à d'autres scénarios ;
5. Champ d'instrumentation : Applicable aux liaisons de contrôle de circuit de divers instruments et compteurs. III. Utiliser les principaux avantages
1. Avantage de consommation d'énergie nulle : maintient l'état actuel après une panne de courant, obtenant ainsi une commutation à consommation d'énergie nulle, adaptée aux applications à faible consommation.
2. Capacité de commutation de contact élevée : charge de commutation de contact de 15 A, adaptée aux besoins de contrôle de puissance moyenne et élevée ;
3. Installation et sélection flexibles : taille ultra-petite, broches PCB standard et plusieurs options de boîtier, adaptées à une installation dense et à différents environnements ;
4. Conformité environnementale : conforme aux normes RoHS, répondant aux exigences relatives aux produits respectueux de l'environnement ;
5. Forte spécificité de la scène : particulièrement adapté aux scénarios de contrôle à distance et de maintenance à long terme, avec une polyvalence et une praticité exceptionnelles.
Paramètres de contact
| Configuration des contacts | 1A | 1C |
| Résistance des contacts | 100 mΩ (1 A 6 V CC) |
| Matériel de contact | AgSnO₂, AgCdO |
| Charge de contact (résistive) | 10A 277 VCA/28 VCC |
| Tension de commutation maximale | 277 VCA / 30 VCC |
| Courant de commutation maximum | 15A | 10A |
| Puissance de commutation maximale | 2500 VA |
| Durabilité mécanique | 1×10⁷ cycle |
| Durabilité électrique | 5×10⁴ cycles |
| Paramètre | Spécification |
| Résistance d'isolation | 100 MΩ (500 V CC) |
| Tension de tenue diélectrique | Entre contact et bobine | 1500VAC pendant 1min |
| Entre contacts ouverts | 750VAC pendant 1min |
| Temps de fonctionnement (à tension nominale) | ≤5 ms |
| Temps de libération (à tension nominale) | ≤5 ms |
| Choc | Stabilité | 100 m/s² (10 g) |
| | Force | 1000 m/s² (100g) |
| Vibrations | 10 Hz ~ 55 Hz, double amplitude de 1,5 mm |
| Humidité | 35 % ~ 85 % d'humidité relative |
| Plage de température | -40°C ~ 85°C |
| Type de borne | Type de carte PCB |
| Poids | Environ 10g |
| Type d'emballage | Type scellé en plastique, type résistant à la soudure |
Remarques :
(1) Toutes les valeurs ci-dessus sont des valeurs initiales ;
Relais Shengyuan
Paramètres de la bobine
| Puissance nominale de la bobine | Bobine unique ≤550 mW |
| Double bobine ≤750 mW |
Tableau des spécifications des bobines 23 ℃
| Tension nominale (VCC) | Définir/réinitialiser la tension (VCC) | Largeur d'impulsion (ms) | Résistance à double bobine (Ω ± 10 %) | Résistance à bobine unique (Ω ± 10 %) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Certifications de sécurité
| CQC | 1A | 10A 250VCA 15A 125VCA 10A 28VCC |
| 1C | 10A 250VCA 10A 28VCC |
| TUV | 1A | 7,5A 250VAC cosphi=1 7,5 A 14 V CC L/R = 0 ms |
| 1C | 7,5A 250VAC cosphi=1 7,5 A 14 V CC L/R = 0 ms |
Exemple de marque de commande
Modèle de relais(1)CYA
Tension de bobine 3 5 6 9 12 18 24 48VDC
Formulaire de contact 1A : Un ensemble de normalement ouvert 1C : Un ensemble de commutation
Forme de coil 1S : simple coil 2S : double coil
Matériau de contact T : AgSnO2, Aucun : AgCdO
Remarques : (1) Dans un environnement contenant des gaz nocifs tels que H2S, SO2, NO2, etc., il est recommandé d'utiliser des produits scellés en plastique et veuillez effectuer des tests et une confirmation en utilisation réelle ; lorsqu'un nettoyage global n'est pas nécessaire, il est recommandé
Il est recommandé de privilégier les produits résistants aux flux ;
(2) Ce produit est un produit respectueux de l'environnement. Veuillez marquer le numéro de fonctionnalité correspondant lors de la commande, où (551) indique la conformité RoHS (les contacts contiennent du cadmium) et (555) indique la conformité RoHS (les contacts ne contiennent pas de cadmium).
