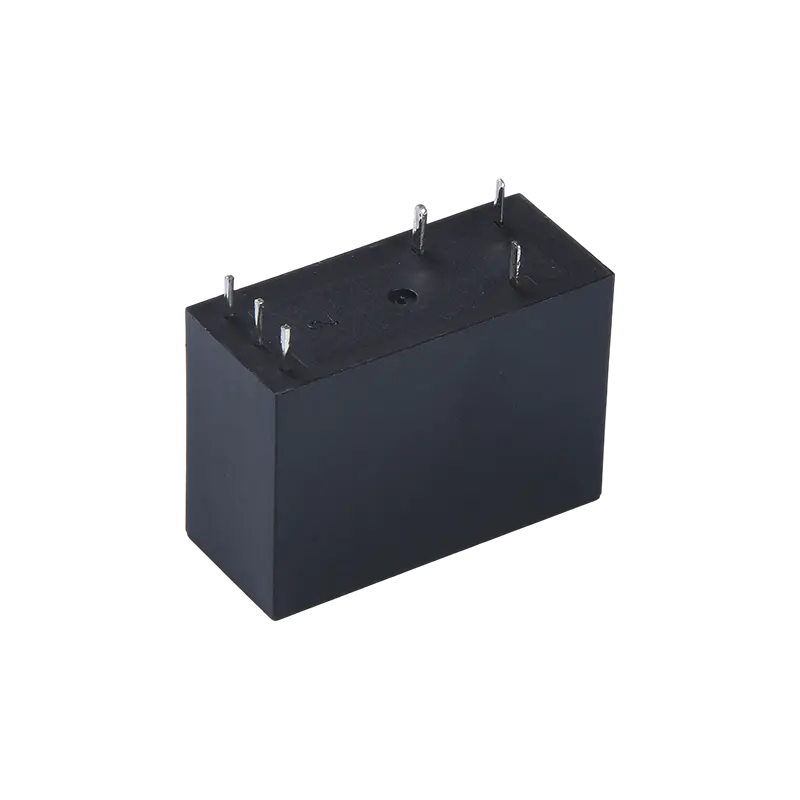

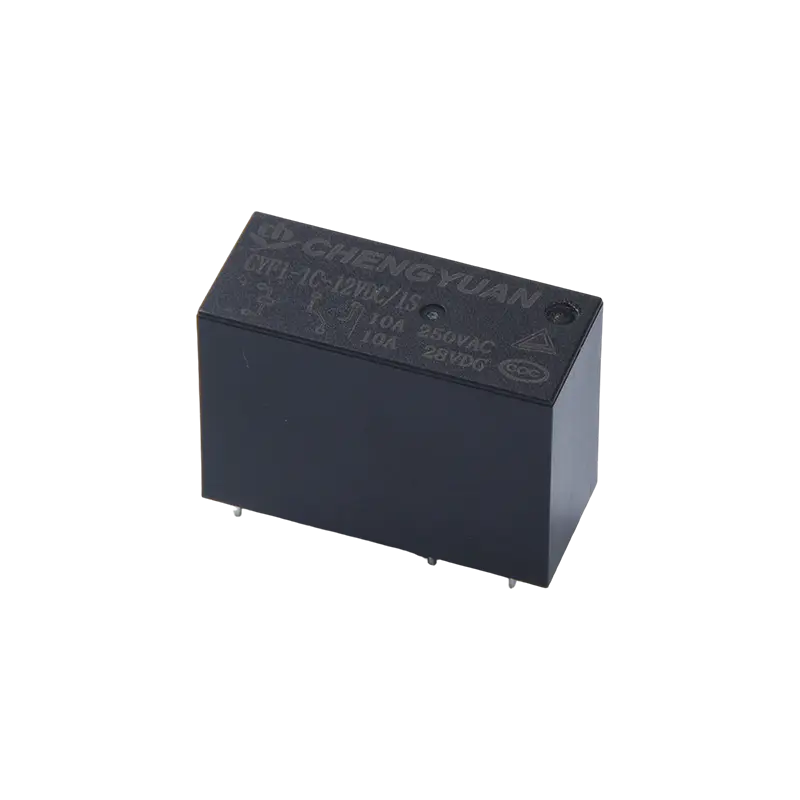

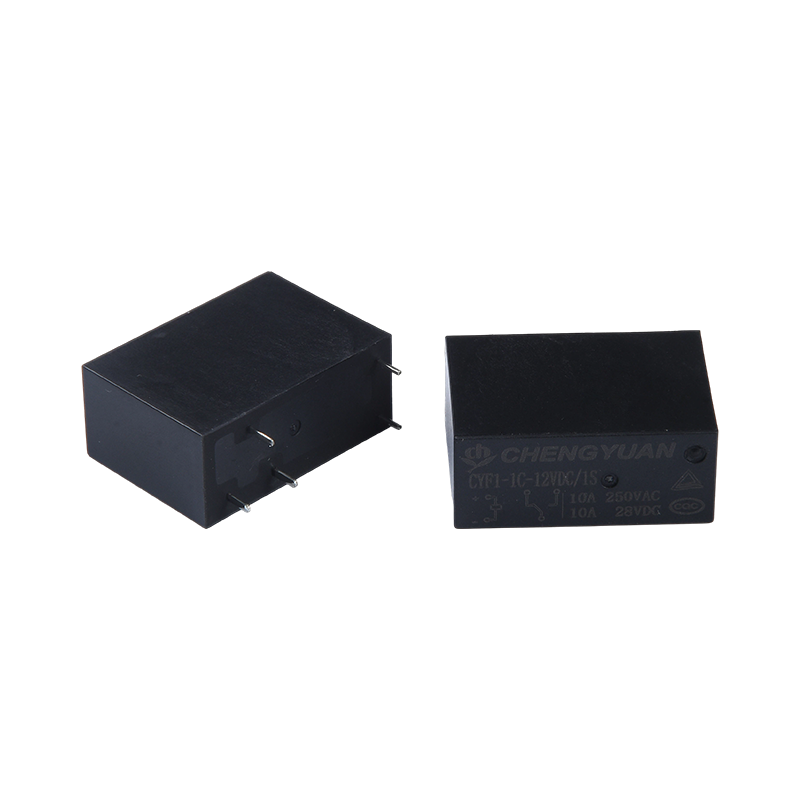

Avantages du produit :
• Consommation d'énergie statique nulle : grâce au principe de verrouillage magnétique, l'état du contact est maintenu sans alimentation continue après l'activation, réduisant ainsi considérablement la consommation d'énergie du système en veille.
• Charge élevée, conception compacte : atteint une capacité de commutation de contact maximale de 16 A dans un boîtier ultra-compact, offrant une densité de puissance élevée et économisant de l'espace sur le circuit imprimé.
• Mémoire d'état de mise hors tension : la position du contact reste inchangée après une panne de courant et l'état d'origine est maintenu sans conduite lors du rétablissement de l'alimentation, adapté aux circuits de secours ou aux verrouillages de sécurité.
Caractéristiques :
• Capacité de commutation de contact maximale de 16 A
• Disponible en configurations de contacts inverseurs unipolaires et bipolaires
• Broches PCB standard de très petite taille
• Disponible en types scellés et résistants aux flux
• Produit respectueux de l'environnement (conforme ROHS)
• Dimensions : (28,9*12,6*20,6) mm
Applications principales :
• Compteurs intelligents et gestion de l'énergie : utilisés pour le contrôle de commutation à distance dans les compteurs prépayés et les disjoncteurs intelligents, permettant d'obtenir une faible consommation d'énergie grâce au verrouillage magnétique.
• Appareils à économie d'énergie : intégrés au contrôle de puissance principal des appareils tels que les climatiseurs et les chauffe-eau pour réduire la consommation d'énergie en mode veille et répondre aux normes d'efficacité énergétique.
• Alimentations sans interruption et stockage d'énergie : utilisés dans les circuits de commutation de sortie des UPS et des onduleurs photovoltaïques, garantissant la continuité du système en maintenant l'état pendant les pannes de courant.
• Systèmes de sécurité et de protection incendie : utilisés dans les systèmes d'alarme et les circuits de commande d'éclairage de secours pour garantir un état fiable des interrupteurs en cas de pannes de courant soudaines.
Paramètres de contact
| Configuration des contacts | 1A/1C | 2A/2C |
| Résistance des contacts | < 50 mΩ (1 A 6 V CC) |
| Matériel de contact | AgSnO₂,AgCdO |
| Charge de contact (résistive) | 20A 250VCA 16A 250 VCA/28 VCC 10A 250 VCA/28 VCC | 8A 250 VCA 5A 277 VCA/28 VCC |
| Tension de commutation maximale | 250 VCA / 28 VCC |
| Courant de commutation maximum | 20A/16A/10A | 8A/5A |
| Puissance de commutation maximale | 5 000 VA/480 W | 1200VA/150W |
| Durabilité mécanique | 1×10⁷ cycles |
| Durabilité électrique | 1×10⁵ cycles |
Paramètres de la bobine
| Puissance nominale de la bobine - | Bobine unique 540 mW |
| Double bobine ≦ 1 W (la puissance varie selon les spécifications) |
| Augmentation de la température de la bobine | 26°C (47°F) à la tension nominale |
| Température maximale | 130°C (266°F) |
Tableau des spécifications de la bobine
| Tension nominale (VCC) | Définir/réinitialiser la tension (VCC) | Largeur d'impulsion (ms) | Résistance à double bobine (Ω ± 10 %) | Résistance à bobine unique (Ω ± 10 %) |
| Bobine 1 | Bobine 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Paramètres de performances
| Résistance d'isolation | 100 MΩ (500 V CC) |
| Tension de tenue diélectrique | Entre contact et bobine | 5000VAC pendant 1min |
| Entre contacts ouverts | 750VAC pendant 1min |
| Temps de fonctionnement (à tension nominale) | ≤10ms |
| Temps de libération (à tension nominale) | ≤5 ms |
| Choc | Stabilité | 100 m/s² (10 g) |
| Force | 1000 m/s² (100g) |
| Vibrations | 10 Hz ~ 55 Hz, double amplitude de 1,5 mm |
| Humidité | 35 % ~ 85 % d'humidité relative |
| Plage de température | -40°C ~ 85°C |
| Type de borne | Type de carte PCB |
| Poids | Environ 10g |
| Type d'emballage | Type scellé en plastique, type résistant à la soudure |
Certifications de sécurité
| CQC | 1A/1C | 16A 250VCA 16A 28VCC10A |
| 1A/1C | 10 250 VCA 10 28 V CC |
| 2A/2C | 8A 250 VCA 8A 28VCC |
| TUV | 1A/1C | 16A250VAC cosphi=1 16A 28/R=0ms |
| 1A/1C | 10 250 VCA 10 28 V CC |
| 2A/2C | 8A250VAC cosphi=1 8A 28/R=0ms |
Exemple de marque de commande
Modèle de relais CYF
Tension de bobine 5 6 9 12 18 24 48 VCC
Formulaire de contact 1A : un groupe de normalement ouvert, 1C : un groupe de conversion, 2A : deux groupes de normalement ouvert, 2C deux groupes de conversion
Forme de coil 1S : simple coil 2S : double coil
Matériau de contact T : AgSnO2, Aucun : AgCdO
Remarques : (1) Dans un environnement contenant des gaz nocifs tels que H2S, SO2, NO2, etc., il est recommandé d'utiliser des produits scellés en plastique et veuillez effectuer des tests et une confirmation en utilisation réelle ; lorsqu'un nettoyage global n'est pas nécessaire, il est recommandé
Il est recommandé de privilégier les produits résistants aux flux ;
- Ce produit est un produit respectueux de l'environnement. Veuillez marquer le numéro de fonctionnalité correspondant lors de la commande, où (551) indique la conformité RoHS (les contacts contiennent du cadmium) et (555) indique la conformité RoHS (les contacts ne contiennent pas de cadmium).
Schéma de câblage, unité de taille du trou de montage : mm
(1) Les tolérances dimensionnelles ne sont pas précisées pour certaines dimensions extérieures du produit. Lorsque les dimensions externes sont ≤1 mm, la tolérance est de ±0,2 mm ; lorsque les dimensions extérieures sont comprises entre 1 et 5 mm, la tolérance est de ± 0,3 mm.
Lorsque la taille globale est > 5 mm, la tolérance est de ± 0,4 mm ;
(2) Les dimensions du trou de montage sans tolérance dimensionnelle sont de ±0,1 mm.
Choses à noter :
- L'état d'usine du relais à verrouillage magnétique est l'état de réinitialisation, mais en raison de facteurs tels qu'un impact pendant le transport ou l'installation du relais, il peut passer à l'état d'action. Par conséquent, lors de l'utilisation (alimentation
Une fois connecté, veuillez le réinitialiser à l'état d'action ou réinitialiser l'état si nécessaire.
- Afin de garantir que le relais de verrouillage magnétique agit ou se réinitialise, la tension d'excitation appliquée à la bobine doit atteindre la tension nominale et la largeur d'impulsion doit être supérieure à 5 fois le temps d'action ou de réinitialisation. Ne
Lors de l'application d'une tension aux bobines d'action et de réinitialisation, n'appliquez pas de tension aux bobines pendant une longue période (plus d'une minute).
- Pendant le transport, le stockage et l'application du produit, veuillez garder le produit à l'écart des champs magnétiques puissants pour éviter les changements de tension de fonctionnement et la tension de réinitialisation.
