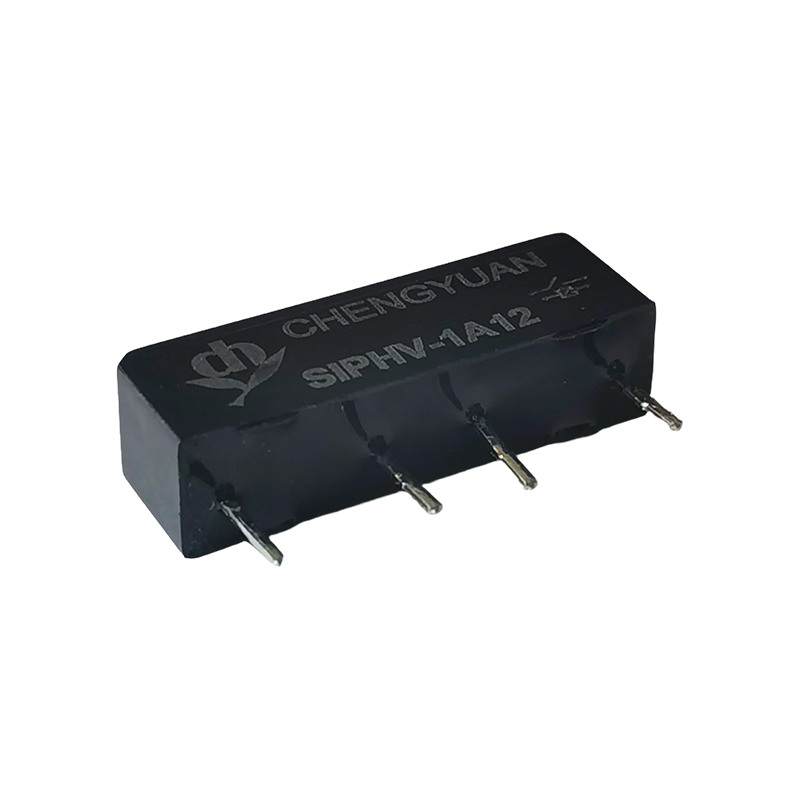

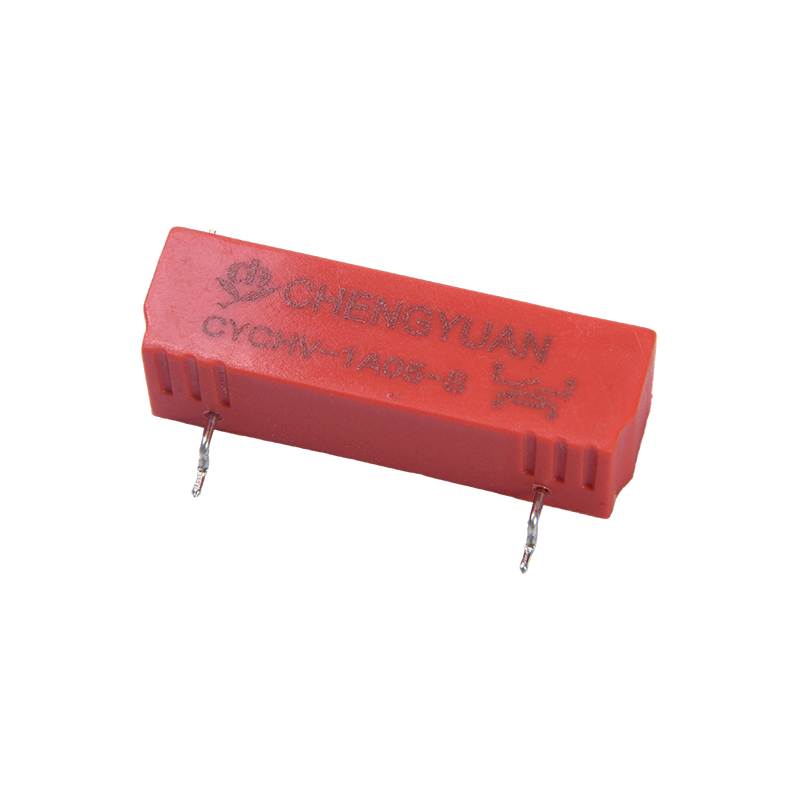

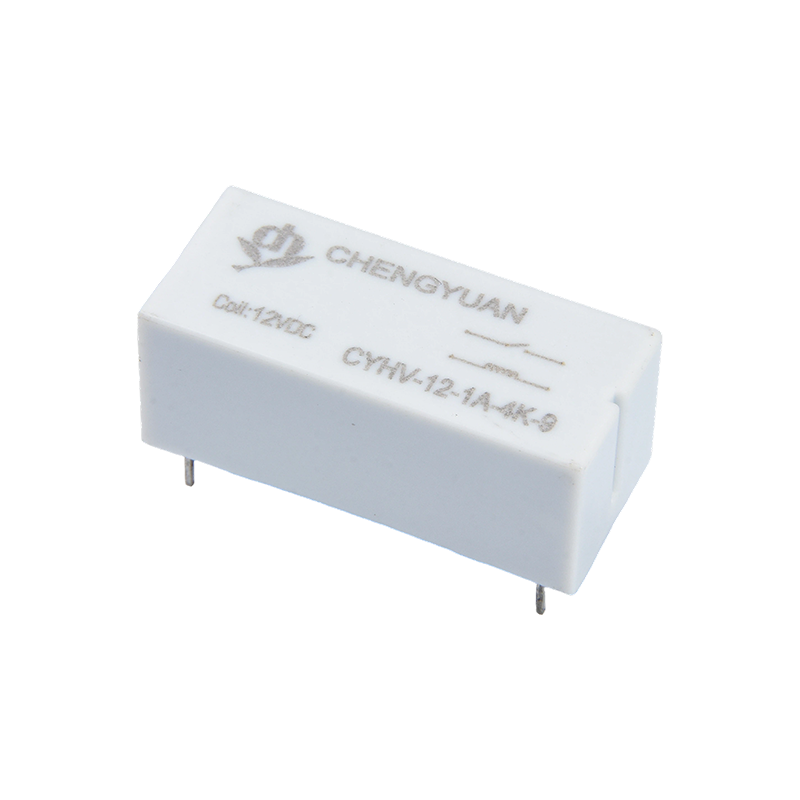

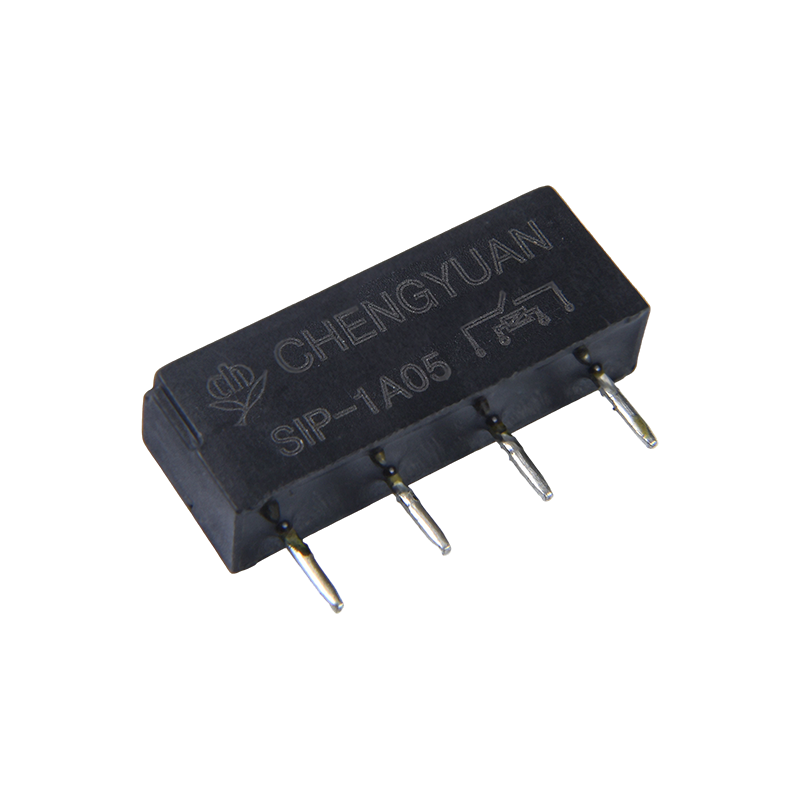

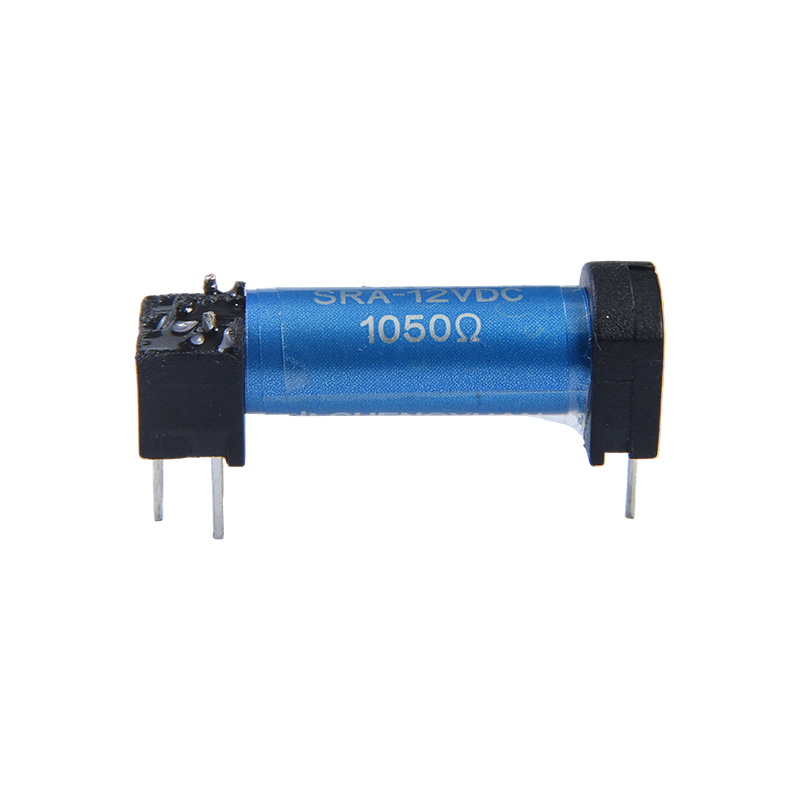

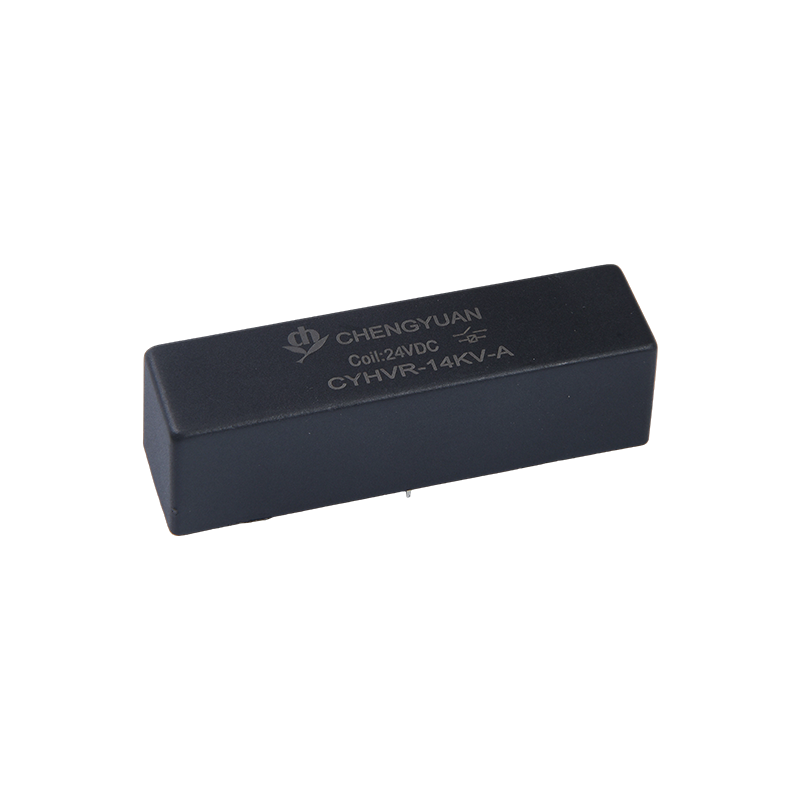

Qu'est-ce qu'un relais Reed et où il excelle

A relais Reed est un dispositif de commutation construit autour d'une paire de contacts à lames ferromagnétiques scellés à l'intérieur d'une capsule de verre, activé par une bobine environnante qui génère un champ magnétique pour rapprocher les lames. Cette construction scellée est ce qui définit un commutateur de relais à lames mis à part les conceptions électromécaniques à cadre ouvert : les contacts restent isolés de la poussière, de l'humidité et de l'oxydation, ce qui permet une commutation constante à faible résistance sur un nombre de cycles très élevé. En tant que catégorie de relais électromagnétique à lames , il est particulièrement bien adapté à la commutation de signaux à faible courant, aux équipements de test et aux applications où un fonctionnement rapide et précis compte plus que la capacité de charge brute.

L'avantage direct d'un relais électrique à lames Cette vitesse est combinée à la propreté des contacts : le mécanisme de commutation étant compact et étanche, les temps de fonctionnement sont généralement beaucoup plus rapides que ceux des relais électromécaniques standards, et les rebonds de contact ont tendance à être minimes. Cet article passe en revue les données de commutation mesurées, le comportement du cycle de vie et les comparaisons structurelles pour clarifier où un relais Reed s'intègre le mieux dans une conception de système de contrôle plus large.

Caractéristiques de commutation de base par rapport aux métriques standard

Lors de l'évaluation d'un commutateur de relais à lames par rapport aux références générales de commutation électromécanique, cinq caractéristiques ressortent le plus clairement : la vitesse de fonctionnement, le contrôle du rebond des contacts, la fiabilité scellée, la durée de vie mécanique et la sensibilité de la bobine. Le graphique à barres horizontales ci-dessous note chaque caractéristique sur un indice de 0 à 100 construit à partir des plages techniques typiques des relais Reed. La vitesse de fonctionnement et la fiabilité scellée obtiennent les scores les plus élevés, ce qui reflète l'avantage fondamental de conception d'une capsule en verre scellée abritant les contacts Reed à l'abri de la contamination environnementale. La sensibilité de la bobine obtient également de bons résultats, car l'assemblage à lames compact nécessite relativement peu de force magnétique pour être actionné. La durée de vie mécanique est légèrement inférieure par rapport aux autres mesures uniquement parce que les contacts Reed, bien que durables, sont plus fins que les lames de relais plus résistantes, un compromis délibérément fait en échange d'une commutation plus rapide.

Cette vue basée sur un indice confirme que la force principale d'un relais Reed réside dans une commutation rapide et propre plutôt que dans la manipulation de charges lourdes, ce qui explique précisément pourquoi il domine les applications telles que les montages de test, l'instrumentation médicale et le routage de signaux de précision où un relais électrique à lames doit changer rapidement et de manière cohérente sans introduire de bruit de contact.

Comportement de la résistance de contact lors de cycles de commutation prolongés

Étant donné que les contacts scellés d'un relais Reed restent protégés des contaminants en suspension dans l'air, la résistance de contact a tendance à rester inhabituellement stable malgré un nombre de cycles très élevé par rapport aux conceptions de relais à cadre ouvert. Le graphique linéaire ci-dessous suit la résistance de contact pour un relais électromagnétique à lames sur cinq étapes d'un test de durée de vie de commutation, allant de 100 000 cycles à 5 millions de cycles, ce qui constitue une plage réaliste pour de nombreuses applications Reed au niveau du signal. La courbe montre une montée lente et contrôlée plutôt qu'un saut brusque, ce qui reflète l'avantage de l'enveloppe de verre hermétiquement fermée protégeant les surfaces de contact de l'oxydation. Ce type de modèle de dégradation prévisible donne confiance aux ingénieurs lorsqu'ils spécifient un commutateur à relais Reed pour des applications avec des exigences de fréquence de commutation très élevées, telles que les équipements de test automatisés cycliques des milliers de fois par jour.

La résistance n’augmente qu’à partir d’environ 35 mΩ à 100 000 cycles à environ 70 mΩ à 5 millions de cycles , une courbe inhabituellement plate pour une technologie de relais, qui souligne pourquoi un relais Reed est souvent le choix préféré pour la commutation haute fréquence et faible courant où la dégradation des contacts doit rester minime sur une très longue durée de vie.

Où les relais Reed apparaissent dans les applications

La diffusion de l'application d'un relais électrique à lames semble très différent d'un relais électromécanique standard, car ses atouts le dirigent vers la précision et la vitesse plutôt que vers la commutation de puissance. Le graphique à barres verticales ci-dessous montre la répartition typique de l'utilisation dans les catégories d'applications courantes, sur la base de modèles de champs agrégés. Les équipements de test et de mesure arrivent largement en tête, suivis par la commutation de télécommunications, l'instrumentation médicale et les systèmes de sécurité ou de contrôle d'accès, une part plus petite étant réservée aux tâches générales de routage des signaux.

Les équipements de test et de mesure représentent à eux seuls environ 34 % du déploiement typique d'un relais Reed , motivé par la nécessité d'une commutation rapide et reproductible dans des bancs de test automatisés où un relais électromécanique standard introduirait trop de retard ou de rebond de contact. Les applications de télécommunications s'appuient également largement sur la commutation étanche et à faible bruit fournie par un commutateur à relais Reed pour la sélection du chemin du signal.

Relais Reed et relais électromécanique standard

Un graphique radar est un moyen utile de visualiser comment un relais Reed se compare à un relais électromécanique standard sur plusieurs dimensions simultanément. Le tableau ci-dessous représente les deux types de relais en termes de vitesse de fonctionnement, de propreté des contacts, de capacité de charge, de compacité et de durée de vie mécanique. La forme du relais Reed s'étend beaucoup plus loin en termes de vitesse de fonctionnement et de propreté des contacts, reflétant son mécanisme de commutation scellé et de faible masse, tandis que le relais standard s'étend davantage en termes de capacité de charge, puisque ses lames de contact plus lourdes sont conçues pour interrompre des courants plus importants. Aucune des deux formes ne domine tous les axes, ce qui constitue l’essentiel : les deux technologies sont complémentaires plutôt que concurrentes dans tous les cas d’utilisation.

Cette vue côte à côte renforce le fait qu'un relais électromagnétique à lames est le meilleur choix pour une commutation rapide, propre et à faible courant, tandis qu'un relais électromécanique standard reste mieux adapté aux charges à courant plus élevé. Les ingénieurs qui conçoivent un système de contrôle mixte utilisent souvent les deux technologies ensemble, appliquant des relais Reed à la commutation de niveau de signal et des relais standard à la commutation de niveau de puissance au sein du même panneau.

Conseils pratiques pour spécifier un commutateur à relais Reed

Choisir le bon commutateur de relais à lames commence par confirmer que l’application nécessite réellement une commutation à faible courant et à grande vitesse plutôt qu’une interruption de charge plus importante. Le tableau ci-dessous résume les scénarios pratiques dans lesquels un relais Reed est généralement la solution appropriée, ainsi que les cas mieux servis par une technologie de relais alternative.

Référence de sélection basée sur un scénario

Avant de finaliser un relais Reed dans une conception, quelques vérifications supplémentaires permettent de confirmer son adéquation à long terme :

1. Confirmez que les exigences de tension et de courant de la bobine correspondent à la capacité de sortie du circuit de commande.
2. Vérifiez que la valeur nominale du contact est appropriée pour la commutation de niveau de signal plutôt que de niveau de puissance.
3. Vérifiez les spécifications de temps de fonctionnement et de libération par rapport aux exigences de synchronisation de l'application.
4. Examinez la fréquence de commutation prévue par rapport à la durée de vie mécanique nominale des contacts Reed.
5. Tenez compte des besoins en matière de blindage magnétique si le relais Reed doit être placé à proximité d'autres composants entraînés par bobine.

Précision de fabrication derrière une commutation Reed fiable

La courbe de résistance de contact stable évoquée précédemment dépend d'une fabrication précise à chaque étape : l'alignement des roseaux à l'intérieur de la capsule en verre, la qualité du placage de contact et l'intégrité du joint de l'enveloppe elle-même. Même des incohérences mineures dans l'espacement des roseaux ou dans l'épaisseur du placage peuvent modifier la tension de fonctionnement ou introduire un comportement de rebond incohérent dans un lot de production. L'assemblage automatisé et les tests électriques en cours de processus aident à maintenir un relais électromagnétique à lames fonctionner dans des tolérances serrées, ce qui est particulièrement important dans les applications de test et de mesure où le timing de commutation doit rester cohérent sur des milliers d'unités.

Les étapes de vérification du processus telles que les tests d'étanchéité, l'échantillonnage de la résistance de contact et la mesure du temps de fonctionnement sont des pratiques standard qui prennent en charge les données de fiabilité référencées tout au long de cet article. Pour les ingénieurs qui recherchent un relais Reed électrique à grande échelle, la confirmation de ces points de contrôle de qualité auprès d'un fournisseur est souvent aussi précieuse que l'examen des spécifications publiées dans la fiche technique.

À propos de Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. est une filiale de Ningbo Yinzhou Chengyuan Electronic Device Factory. Ayant été profondément engagé dans la fabrication de relais pendant près de 30 ans , la société fonctionne comme un fabricant professionnel intégrant la R&D, la production et la vente de relais Reed et les composants de commutation associés. Son principe fondamental, « l'honnêteté comme fondement et la qualité comme âme », est soutenu par un travail d'équipe efficace visant à bâtir une réputation de produits fiables sur les marchés nationaux et internationaux.

L'usine a introduit des équipements de production automatisés, sélectionne des matériaux de haute qualité et applique des contrôles stricts des processus tout au long de la chaîne de production pour garantir la stabilité et la durabilité des unités finies. Basée sur le marché intérieur, l'entreprise étend activement sa présence internationale, et l'accent mis sur la qualité et le service honnête l'a aidée à se forger une reconnaissance auprès des clients tant au pays qu'à l'étranger. Guidée par l'innovation technologique continue, Ningbo Chengyuan Chuangke Electronics Co., Ltd. s'efforce de favoriser la modernisation industrielle et vise à rester un partenaire fiable pour les organisations qui s'approvisionnent en solutions de relais Reed électromagnétiques.

Foire aux questions

Q1 : Qu'est-ce qui rend un relais Reed plus rapide qu'un relais standard ?

A1 : Les contacts Reed sont légers et enfermés dans une petite capsule scellée, il y a donc très peu de masse à déplacer lorsque la bobine est alimentée, ce qui permet des temps de fonctionnement beaucoup plus courts que les conceptions typiques de relais à cadre ouvert.

Q2 : Pourquoi les relais Reed sont-ils couramment utilisés dans les équipements de test et de mesure ?

A2 : Leur commutation rapide à faible rebond et leur fiabilité de contact étanche les rendent bien adaptés aux systèmes de test automatisés qui doivent effectuer des cycles rapides et répétés sans introduire de bruit de signal.

Q3 : Comment une conception scellée affecte-t-elle la résistance de contact à long terme ?

A3 : Les contacts étant protégés des contaminants en suspension dans l'air, la résistance a tendance à augmenter lentement et de manière prévisible, même après des millions de cycles de commutation, plutôt que de se dégrader brusquement.

Q4 : Un relais Reed électromagnétique peut-il gérer des charges de courant plus élevées ?

A4 : Les relais Reed sont généralement destinés à la commutation de niveau de signal et de faible courant, de sorte que les applications impliquant des moteurs ou des appareils de chauffage nécessitent généralement un relais électromécanique standard.

Q5 : Quels facteurs de fabrication sont les plus importants pour la fiabilité des relais Reed ?

A5 : Un alignement précis des lames, un placage de contact cohérent et l'intégrité du joint hermétique sont les facteurs clés qui déterminent le degré de prévisibilité du fonctionnement d'un relais à lames électriques sur un lot de production.
