I. Caractéristiques du produit
1. Conception miniaturisée : la petite taille et le poids léger permettent d'économiser efficacement de l'espace sur la carte PCB, adapté aux scénarios de montage à haute densité ;
2. Installation pratique : prend en charge le soudage direct sur les cartes de circuits imprimés, compatible avec les processus de soudage automatisés, améliorant l'efficacité de l'assemblage ;
3. Structure fiable : adopte une structure de commutateur à lames, offrant une forte résistance aux chocs et aux vibrations, assurant un fonctionnement stable dans divers environnements.
II. Avantages
1. Haute sensibilité : la conception haute sensibilité permet une réponse rapide aux signaux de contrôle faibles, améliorant ainsi la précision du contrôle ;
2. Faible consommation d'énergie : faible consommation d'énergie de la bobine, adaptée aux appareils électroniques alimentés par batterie ou à faible puissance ;
3. Forte adaptabilité environnementale : excellente résistance aux chocs et aux vibrations, longue durée de vie, réduisant les coûts de maintenance et de remplacement des équipements ;
4. Installation et sélection flexibles : prend en charge le soudage direct des PCB, avec plusieurs spécifications d'impédance de bobine disponibles pour s'adapter à différents circuits et exigences d'installation.

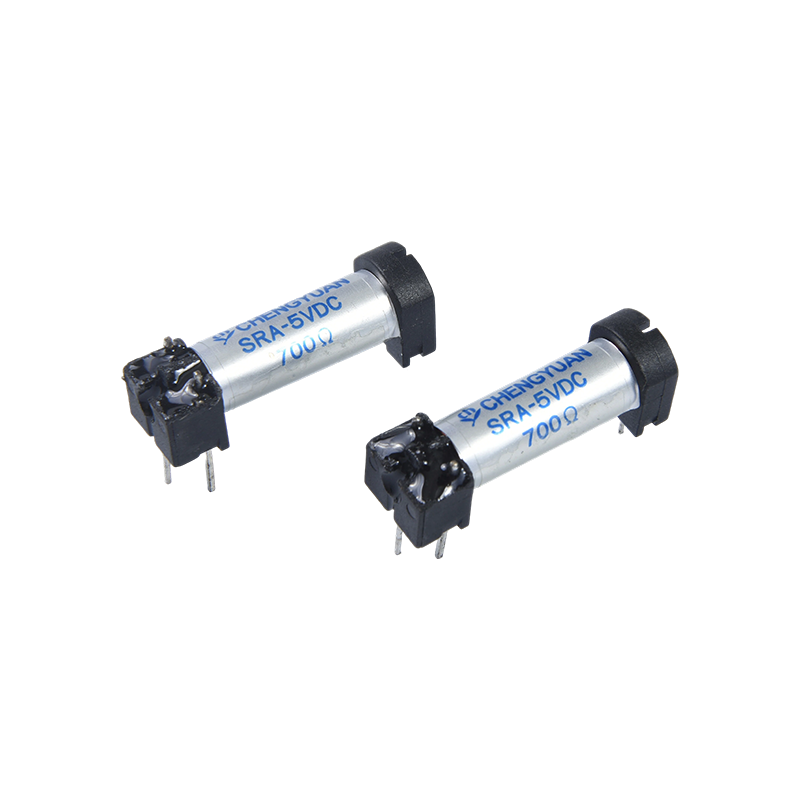

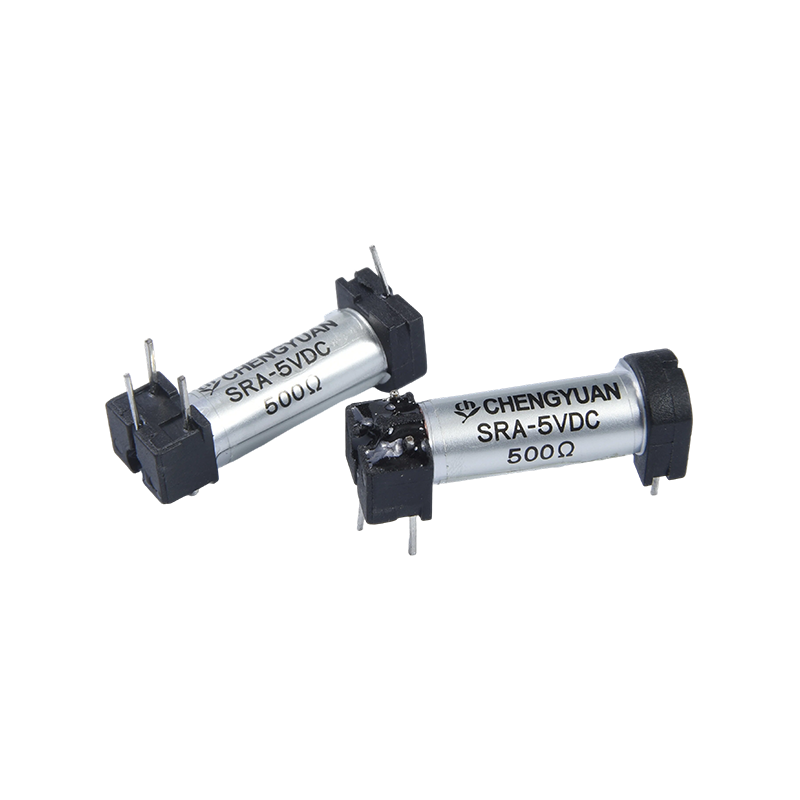

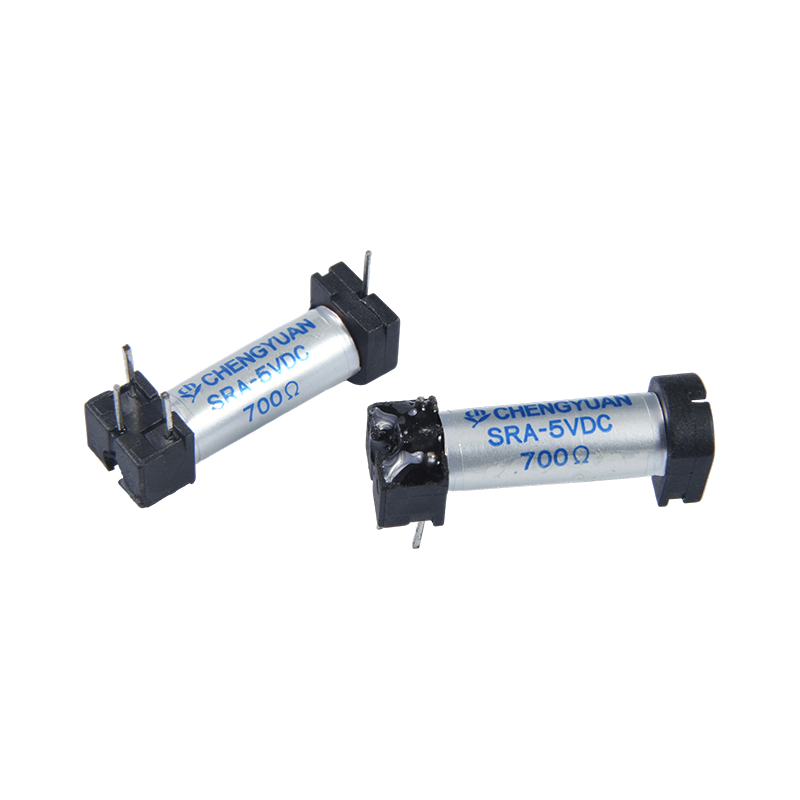

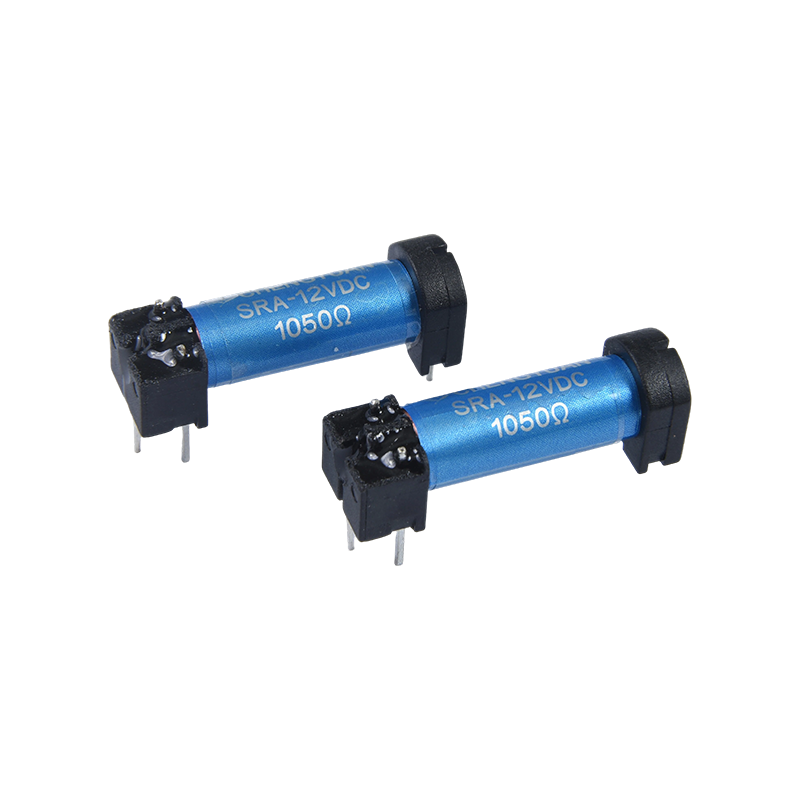

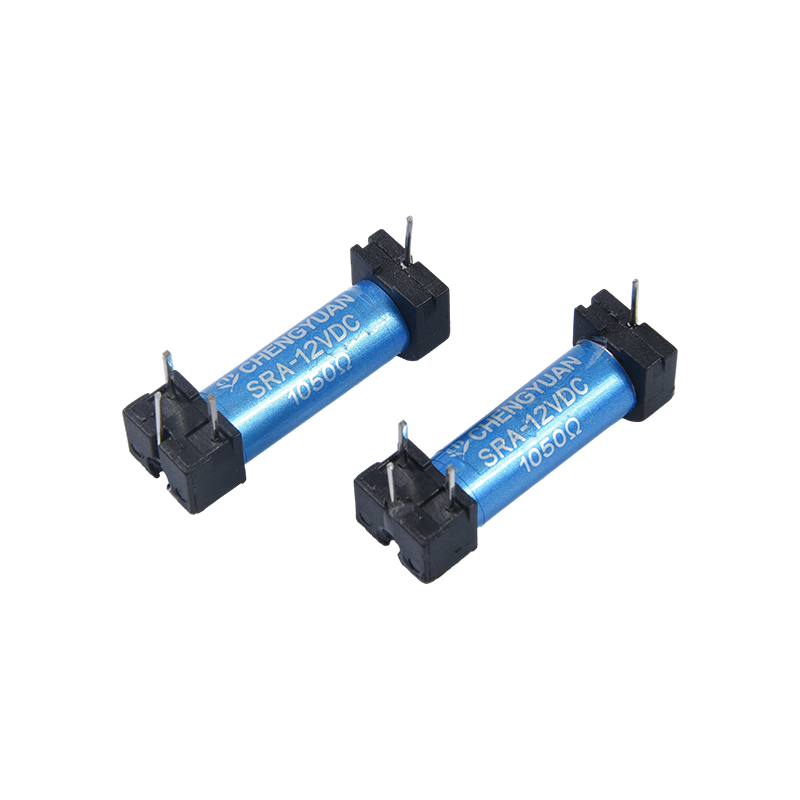

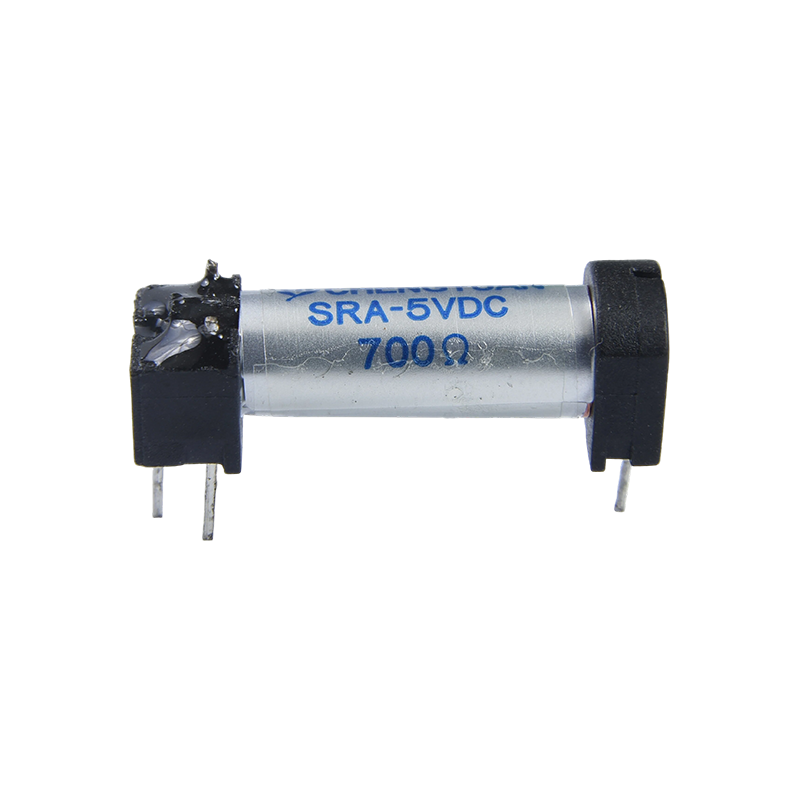

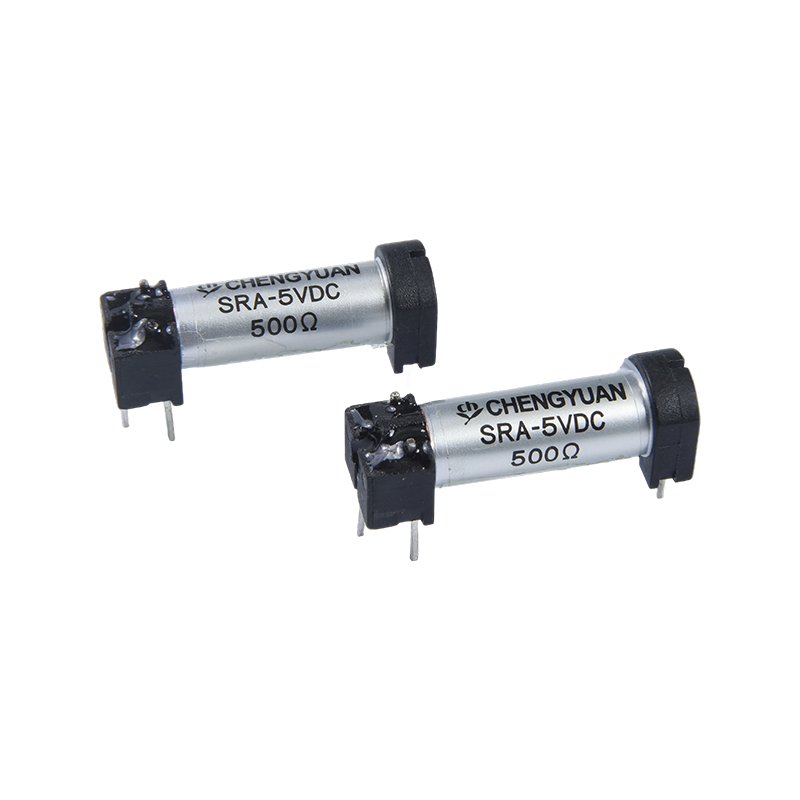

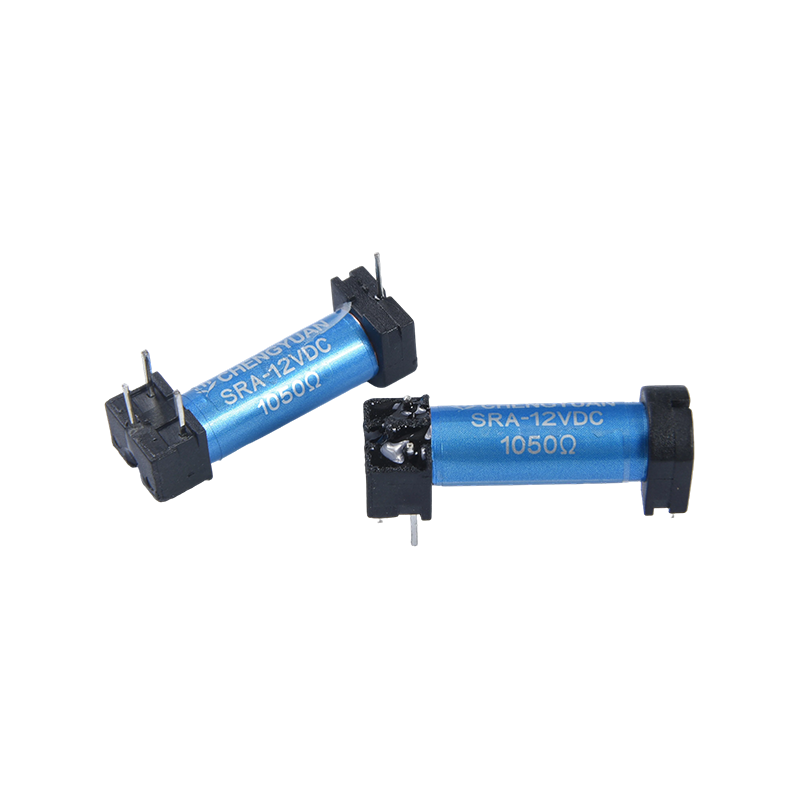

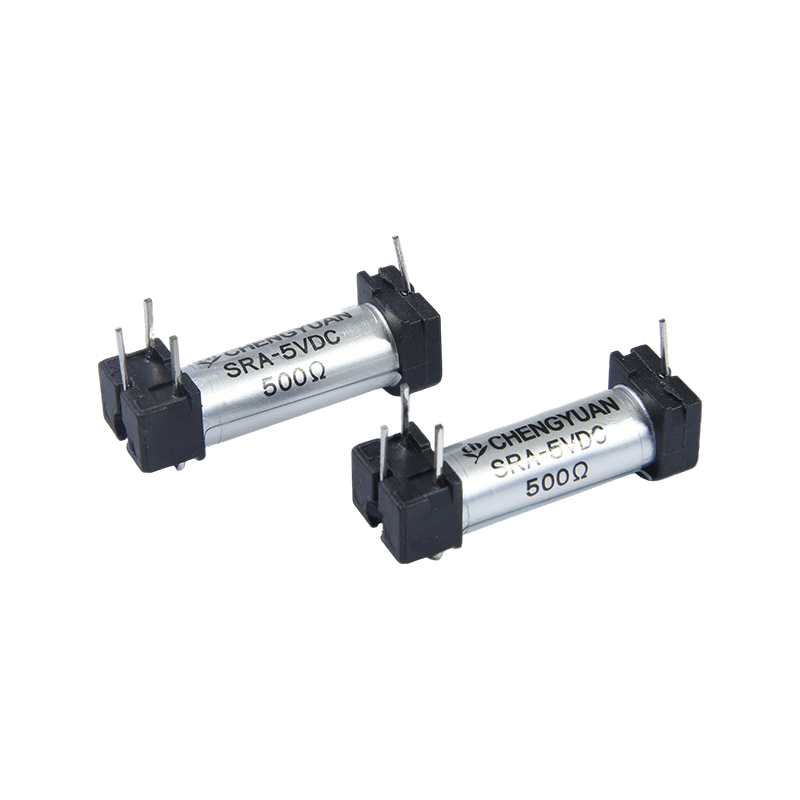

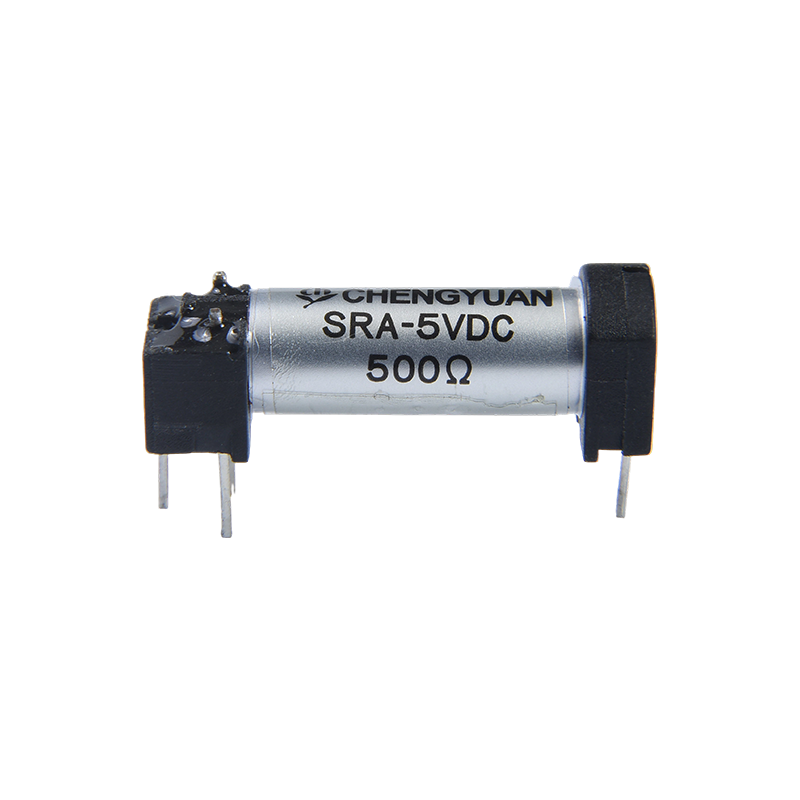

III. Le composant principal du relais Reed SR, le commutateur Reed, est scellé dans un gaz inerte. Le circuit est activé et désactivé en magnétisant les contacts Reed via un champ magnétique. Sa taille ultra petite, sa faible consommation d'énergie, sa sensibilité élevée et sa longue durée de vie sont ses principaux avantages, ce qui le rend adapté aux applications nécessitant une efficacité spatiale et une fiabilité élevées.
Les applications typiques incluent :
Équipement de communication : utilisé dans les composeurs, les systèmes de visiophonie, etc., pour la commutation de signaux ou la protection des circuits.
Systèmes de sécurité : intégrés aux systèmes de contrôle d’accès, aux dispositifs d’alarme et aux caméras de surveillance.
Automatisation industrielle et divers instruments de test de puces, testeurs automobiles, etc.
Équipement médical et de mesure : en raison de sa faible génération de chaleur et de sa grande stabilité, il convient à la commutation de signaux sensibles dans les instruments de précision ou les systèmes de test.
| Paramètres de contact |
| Nom du paramètre | Valeur du paramètre |
| modèle | RS |
| Matériaux de contact | Ru/Rh |
| Résistance de contact | ≤100 mΩ maximum (à 1 A 16 V CC) |
| Charge nominale (résistive) | 0,1A 125VCA / 0,5A 24VCC |
| Courant de commutation maximum | 0,5A |
| Tension de commutation maximale | 200 VCA |
| Puissance de commutation maximale | 10 VA (CA)/10 W (CC) |
| Paramètres de performances |
| Temps d'enclenchement (tension nominale) | 0,55 ms maximum. |
| Temps de sortie | 0,2 ms maximum. |
| Résistance d'isolation | Min 100 MΩ (à 500 V CC) |
| Pression de tenue diélectrique | Contact à contact : 200VAC, 50/60Hz pendant 1 minute |
| Pression de tenue diélectrique | Connexion contact-bobine : 1400VAC, 50/60Hz pendant 1 minute |
| Résistant aux vibrations (durable) | 10-55 Hz, double amplitude 1,5 mm |
| Résistance aux vibrations (en cas de dysfonctionnements) | 10-55 Hz, double amplitude 1,5 mm |
| Résistance aux chocs (dysfonctionnement) | 20G minimum |
| Résistance aux chocs (durabilité) | 100G minimum |
| Durée de vie mécanique | 100 000 000 de fois |
| Durée de vie électrique | 10 000 000 de fois |
| Température ambiante | -40℃ à 85℃ (sans condensation) |
| poids | Environ 3g |
| Paramètres de la bobine (20℃) |
| Tension nominale (VCC) | Courant nominal ±10 % (mA) | Résistance de bobine ±10 % (Ω) | Puissance nominale | Tension d'appel (Max.) | Tension de libération (Min.) | Tension appliquée continue maximale |
| 3 | 0.012 | 250 | Environ 0,036 W | 75 % de la tension nominale | 10 % de la tension nominale | 130 % de la tension nominale |
| 5 | 0.01 | 500 | Environ 0,05 W |
| 12 | 0.012 | 1000 | Environ 0,144 W |
| 24 | 0.012 | 2000 | Environ 0,288 W |
Les valeurs ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale au produit en continu pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

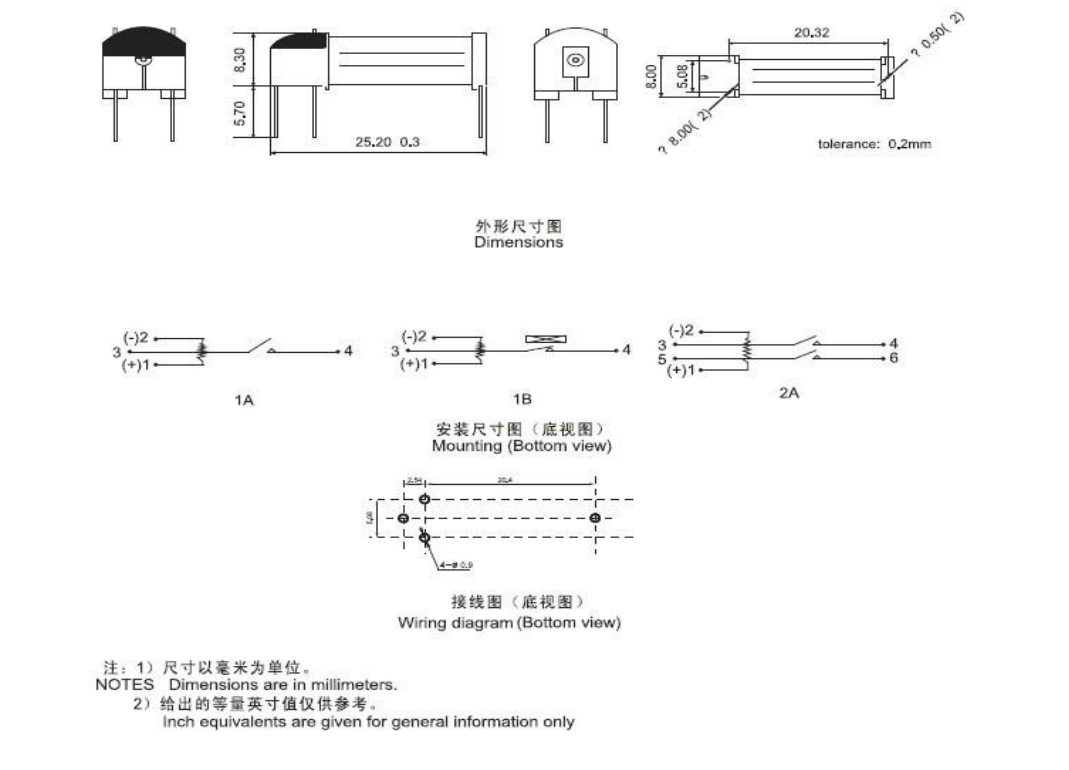

Dessin des dimensions d'encombrement, schéma de câblage et schéma d'emplacement des trous de montage (unité : mm)
Marque de commande
SR-1-A-05
1 2 3 4
1 : Modèle : GIP
2 : Nombre de groupes de contacts : 1-1 pôle
3 : Type de contact : C (Référence C) ; H (référence A); B (Référence B)
4 : Tension nominale : 3, 5, 12, 24 V CC
Avis de non-responsabilité : ces spécifications de produit sont uniquement destinées à la référence du client et sont sujettes à modification sans préavis.
Il est impossible pour Sheng Yuan d'évaluer tous les paramètres de performance requis pour les relais dans chaque application spécifique ; par conséquent, les clients doivent sélectionner des produits qui correspondent à leurs conditions d'utilisation spécifiques. Pour scellé
relais, veuillez ouvrir les trous d'aération sur le boîtier après l'installation et le nettoyage avant utilisation. Si vous avez des questions, veuillez contacter Sheng Yuan pour une assistance technique supplémentaire. Cependant, la responsabilité du choix des produits incombe uniquement au client.
