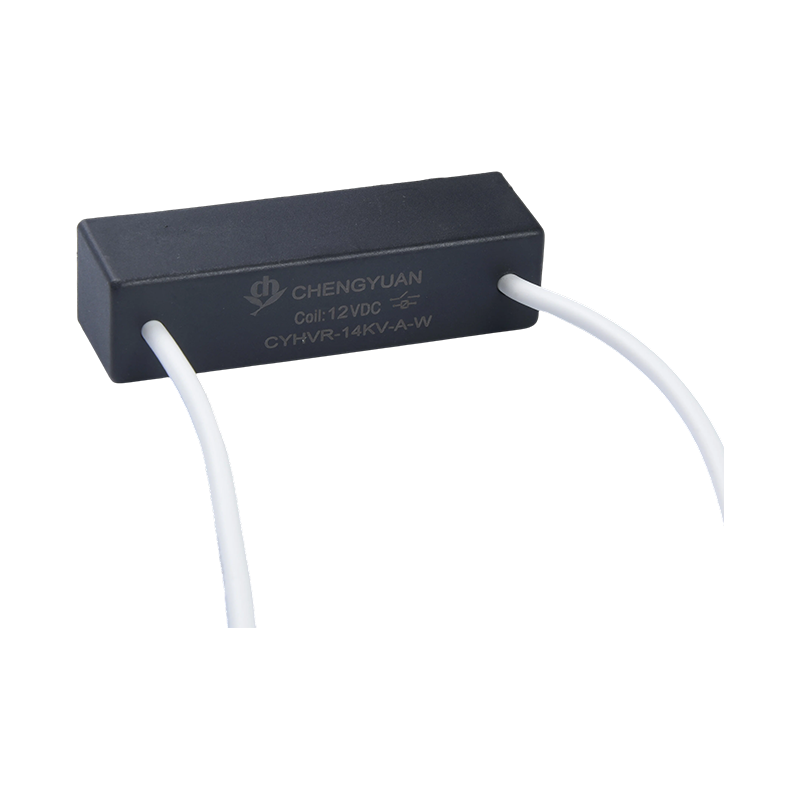

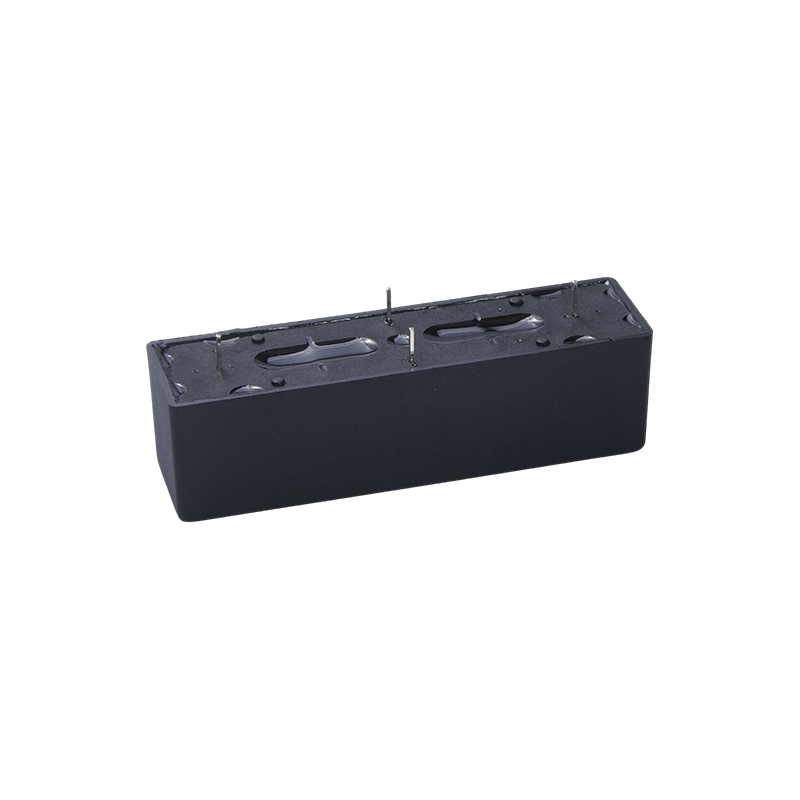

Caractéristiques du produit :
Commutation à courant élevé : maintient une capacité de charge de 3 A même dans des environnements à haute tension, prenant en charge les exigences de commutation où coexistent haute tension et courant élevé.
Performance d'isolation fiable : utilise la technologie de commutateur à lames pour fournir une excellente isolation du signal, garantissant la sécurité du système de contrôle.

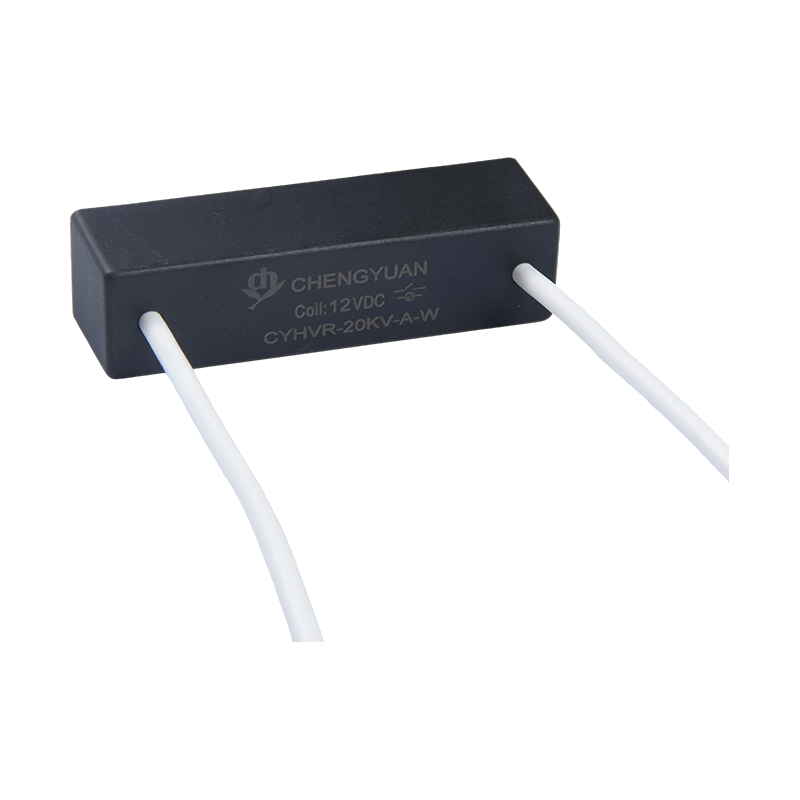

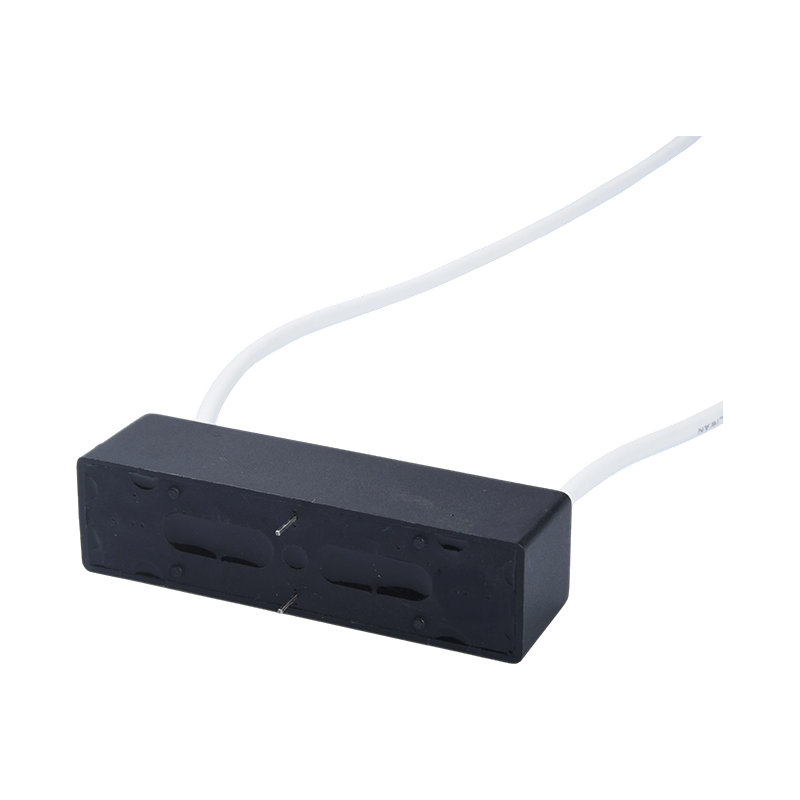

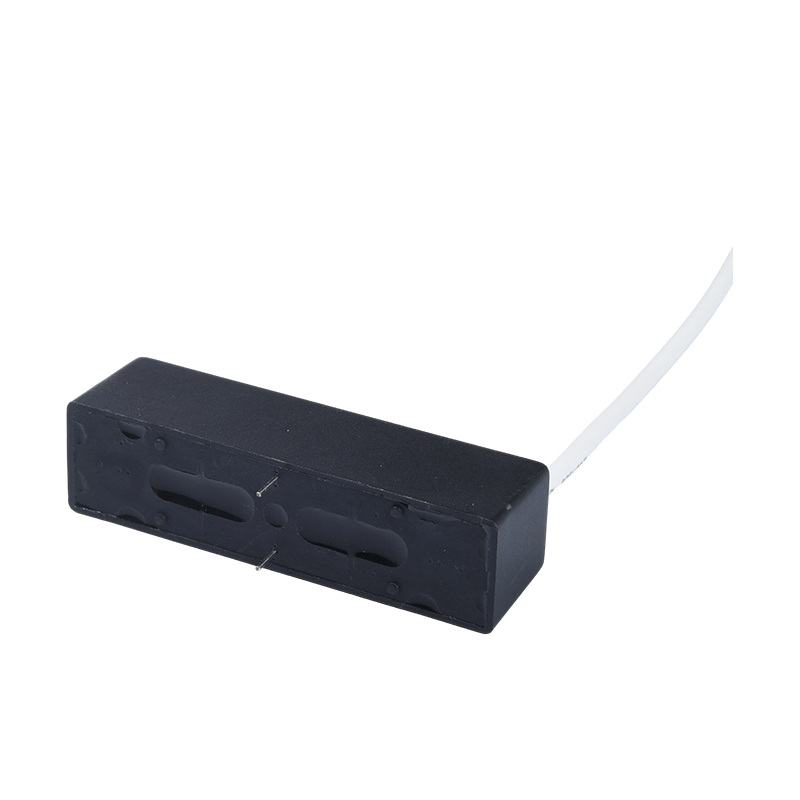

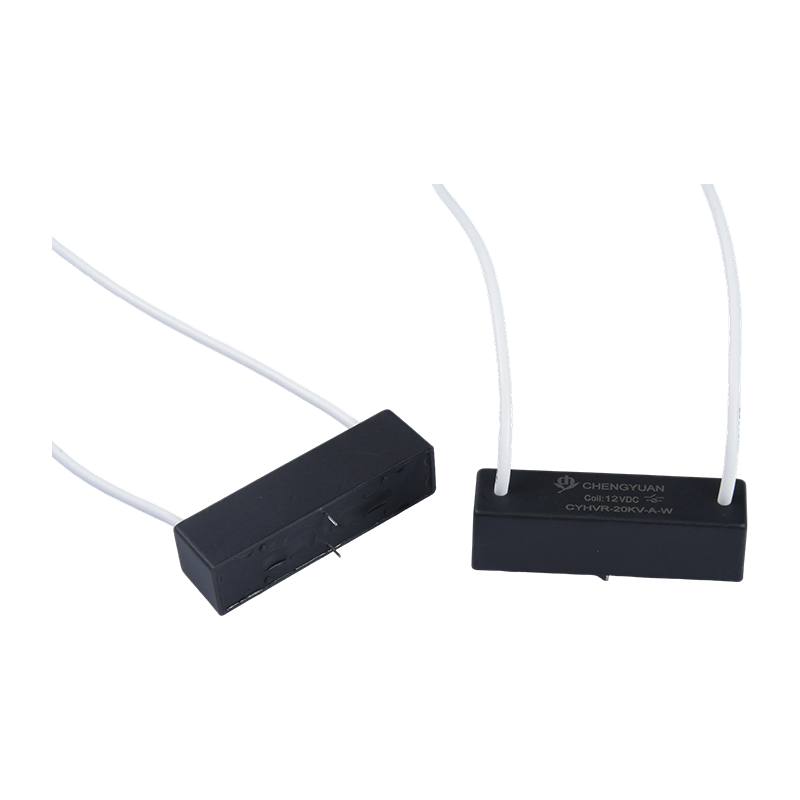

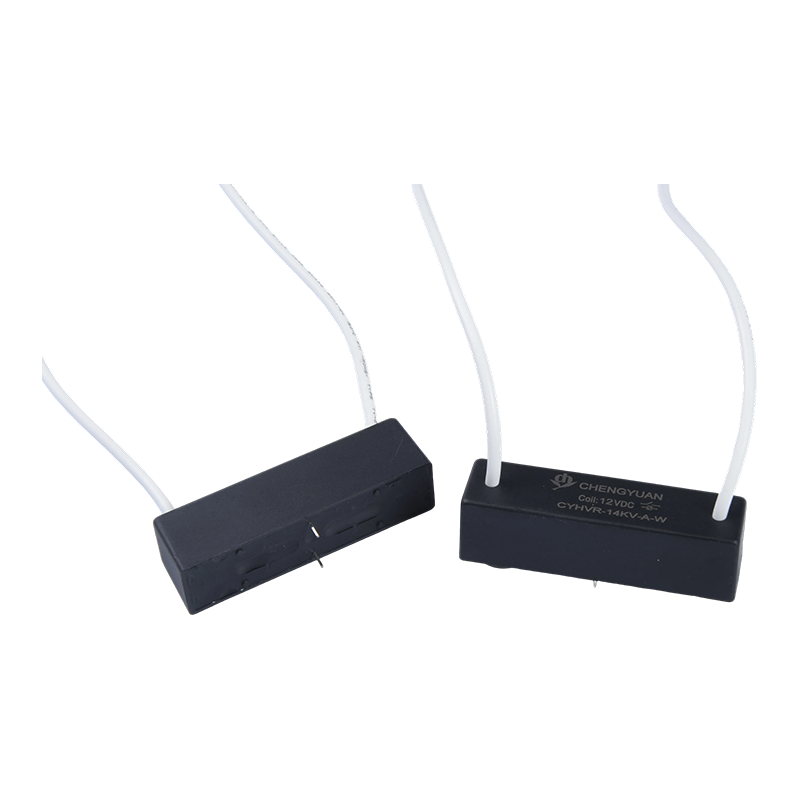

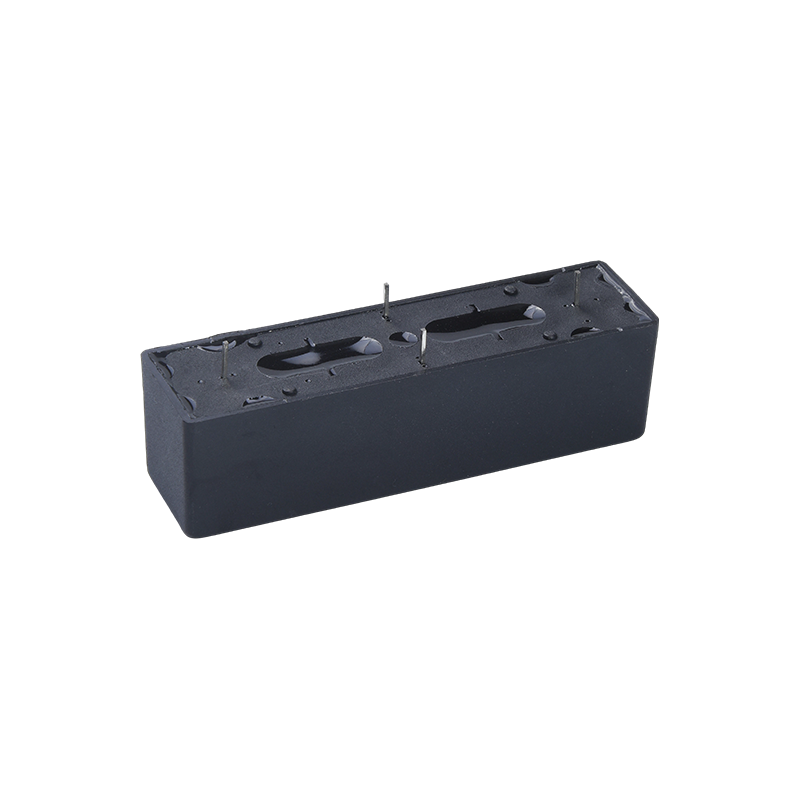

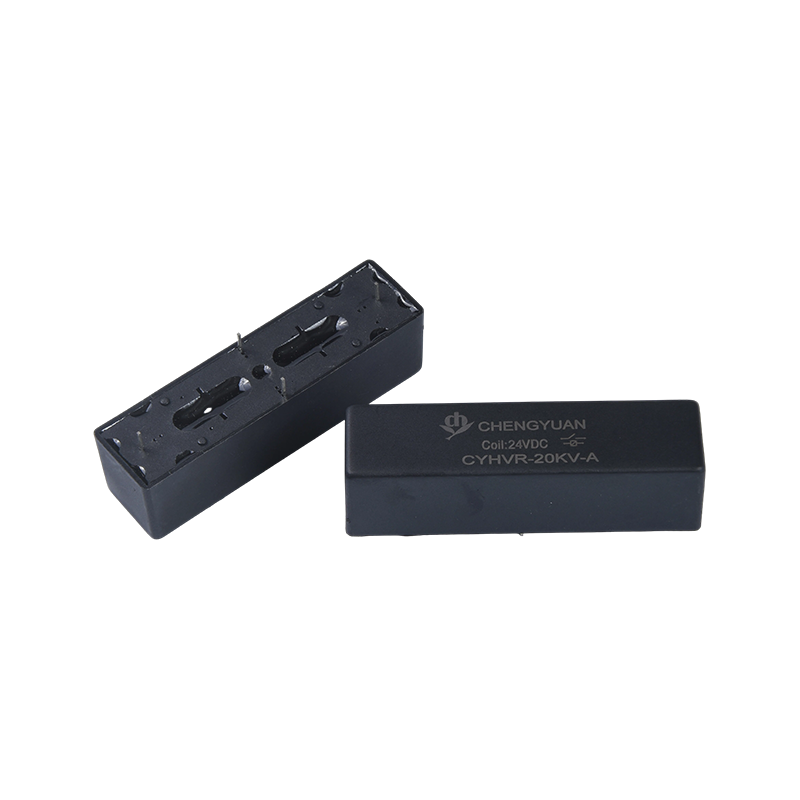

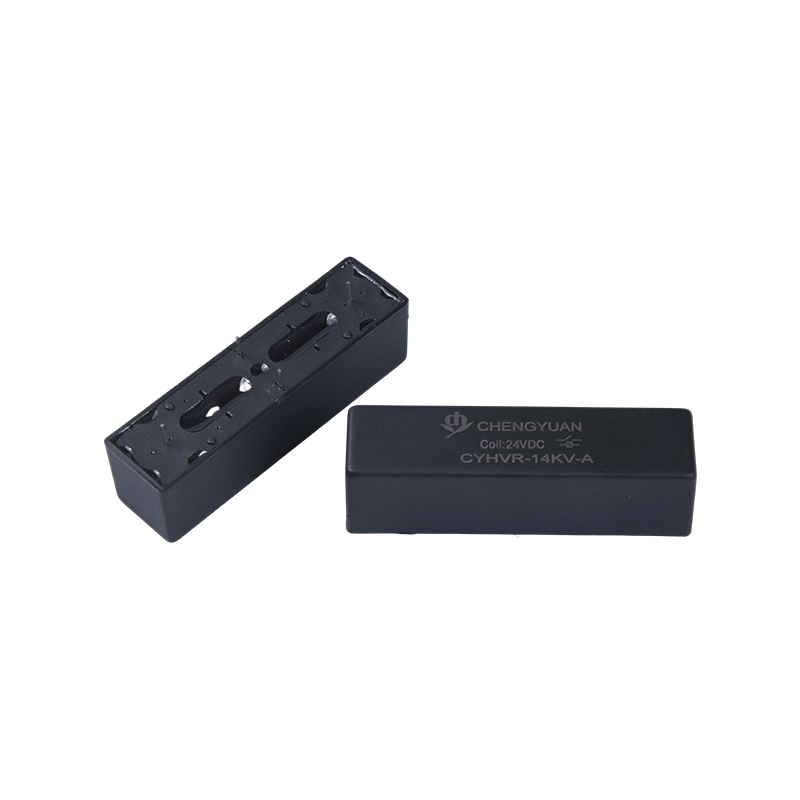

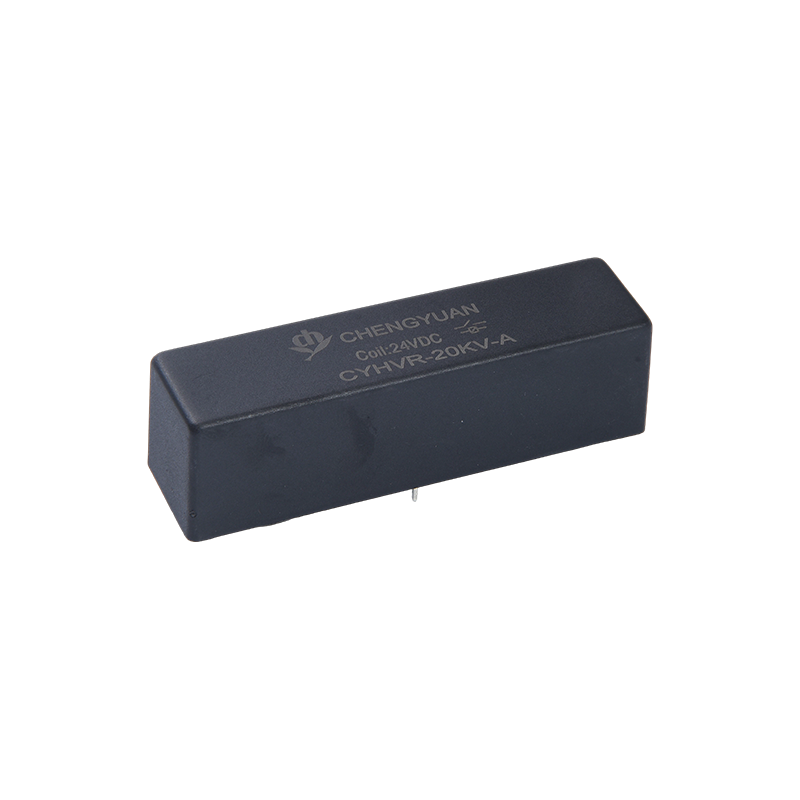

Options d'installation flexibles : disponibles en deux configurations : type PCB et PCB avec type de fil, s'adaptant aux différentes configurations de circuits imprimés et aux exigences de distance dans l'air haute tension.
Large plage de tension de bobine : la tension de bobine varie de 5 V CC à 24 V CC, facilitant la compatibilité avec les circuits de commande standard.
Applications typiques :
Nouveaux systèmes énergétiques : utilisés dans les onduleurs photovoltaïques (PV) et les systèmes de stockage d'énergie pour commuter les jeux de barres CC haute tension et contrôler la charge et la décharge.
Équipement de test haute tension : sert de composant de commutation de base dans les testeurs haute tension pour les tests de tension de tenue et la détection d'isolation.
Électronique de puissance : assure la protection et le contrôle automatiques des circuits dans les convertisseurs de puissance haute tension.
Aéronautique : convient aux circuits de commande haute tension des équipements avioniques, répondant à des normes de sécurité strictes.
Contrôle industriel haute tension : utilisé dans l'automatisation industrielle pour la protection des équipements haute tension et le contrôle de la commutation des circuits.
| Évaluation des contacts |
| Modalités de contact | 1 Formulaire A 1 Formulaire B |
| Évaluation des contacts | 50W |
| Tension de commutation maximale (DC ou AC PEAK) Max | DC.7.5KV, |
| Tension de claquage Min. | DC.10KV |
| Courant de commutation maximum | 2,0A |
| Max. Courant de transport | 3,0A |
| Opération Vie | Électrique | DC.10000V-1mA 0,5X106 MIN Opérations (R.L.) |
| Mécanique | 1*108 MIN Opérations(R.L.) |
| Paramètres de la bobine (23 ℃) |
| Tension de bobine (VDC) | Bobine Résistance Ω± 10 % | Courant normal (mA) | Tension de libération VDC (Min) (10 % de la tension nominale) | Tension d'acquisition VDC (Max.) (80 % de la tension nominale) |
| Noté | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Attention : 1, l'utilisation d'une tension de bobine inférieure à la tension nominale de la bobine compromettra le fonctionnement du relais.
2. Les tensions de démarrage et de libération sont uniquement destinées à des fins de test et ne doivent pas être utilisées comme critères de conception.
| État de fonctionnement |
| Contact Résistance | 150 mΩ |
| Tension de claquage | Ouvrir les contacts | DC10KV |
| Contacts avec COIL | DC20KV |
| Résistance d'isolation | Ouvrir les contacts | Contacts ouverts 1X109ΩMIN. (DC.100V) |
| Contacts avec COIL | Contacts à bobine 1X109ΩMIN.(DC.100V) |
| Capacité électromotrice | 2,0 pF MAX. |
| Temps de fonctionnement | 4,0 mS |
| Temps de sortie | 2,0 mS |
| Vibrations | 20G (0 ~ 55 Hz, 1,5 mm) |
| Choc | 30G (11 mS, onde 1/2 sinus) |
| Température de fonctionnement | -20 ℃-70 ℃ |
| Température de stockage | -35 ℃-90 ℃ |
| Température de soudure | 5 secondes. maximum 260 ℃ |

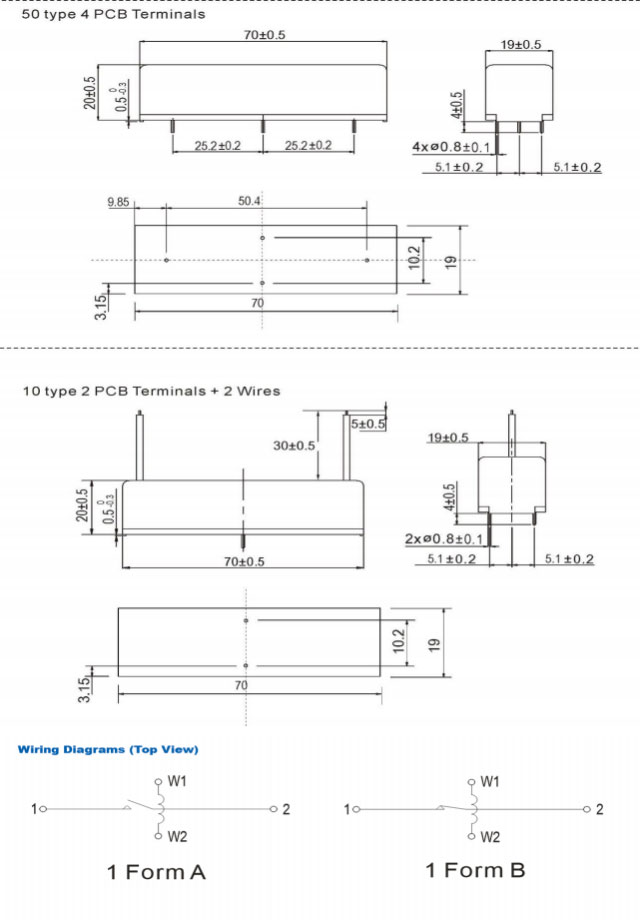

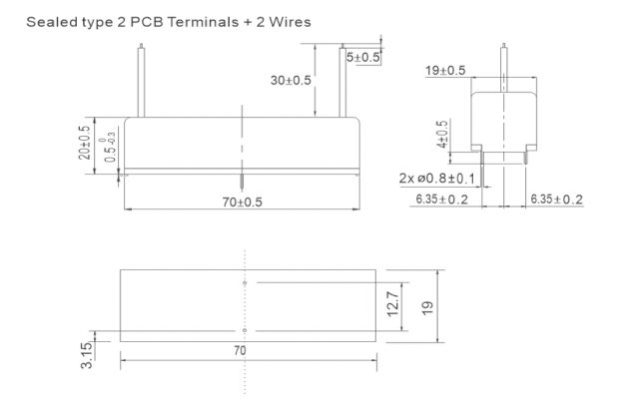

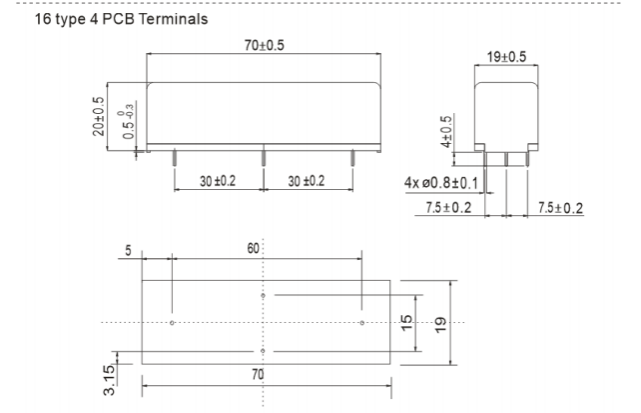

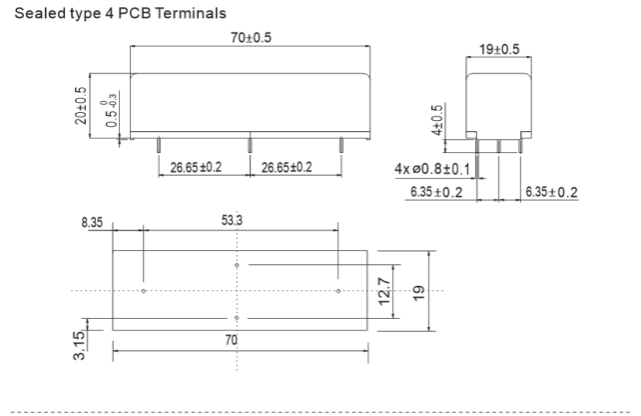

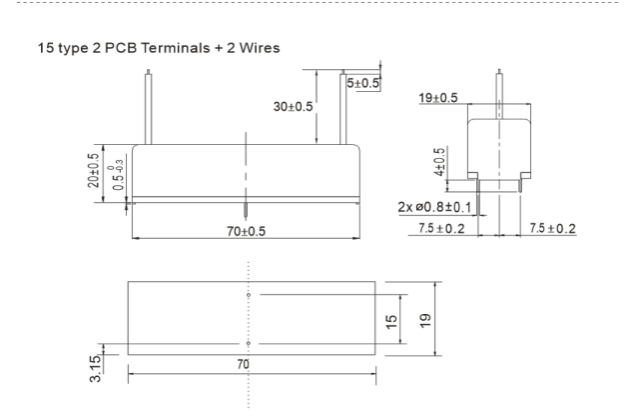

Dimensions (mm/pouce)
| Informations de commande |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, numéro d'art : CYHVR 2, tension nominale de la bobine (V) : DC : 12,24 3, Formulaire de contact : A : Ouverture normale, B : Fermeture normale 4, tension de claquage Min : CC : 10 KV 5, Type de terminal : NIL : type de PCB, W : fil de PCB 6. Distance du terminal : NIL : type scellé, 15 : type 15, type 16:16, type 10:10, type 50:50 |
1. La tension de claquage est DC.15KV
2, type PCB, type de fil PCB
| Évaluation des contacts |
| Modalités de contact | 1 Formulaire A 1 Formulaire B |
| Évaluation des contacts | 50W |
| Tension de commutation maximale (DC ou AC PEAK) Max | DC.10KV, |
| Tension de claquage Min. | DC. 15KV |
| Courant de commutation maximum | 2,0A |
| Max. Porter le courant | 3,0A |
| Opération Vie | Électrique | DC.10000V-1mA 0,5X106 Opérations MIN (R. L.) |
| Mécanique | 1*108 MIN Opérations(R.L.) |
