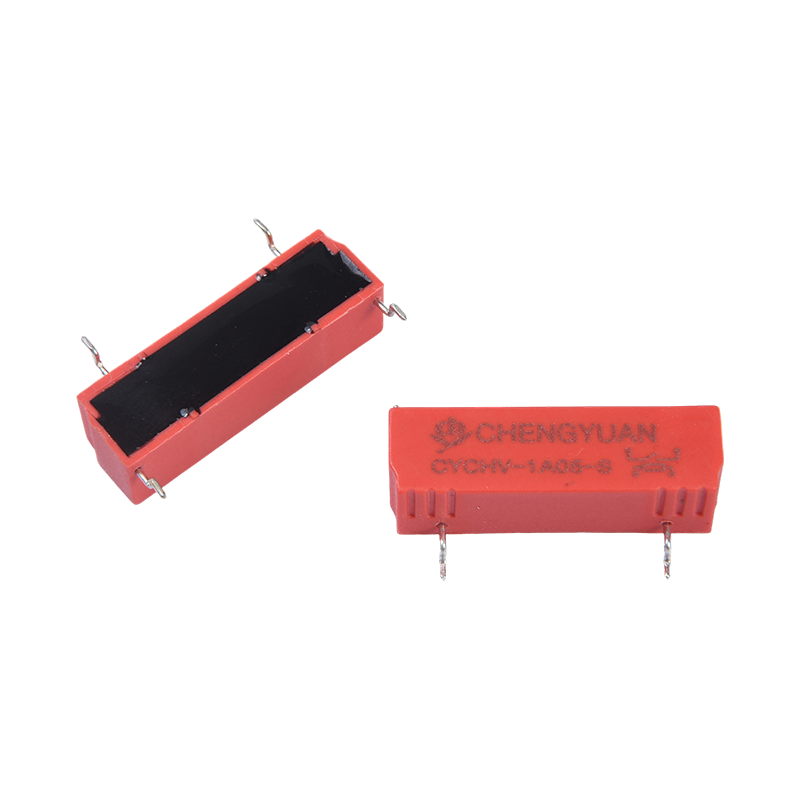

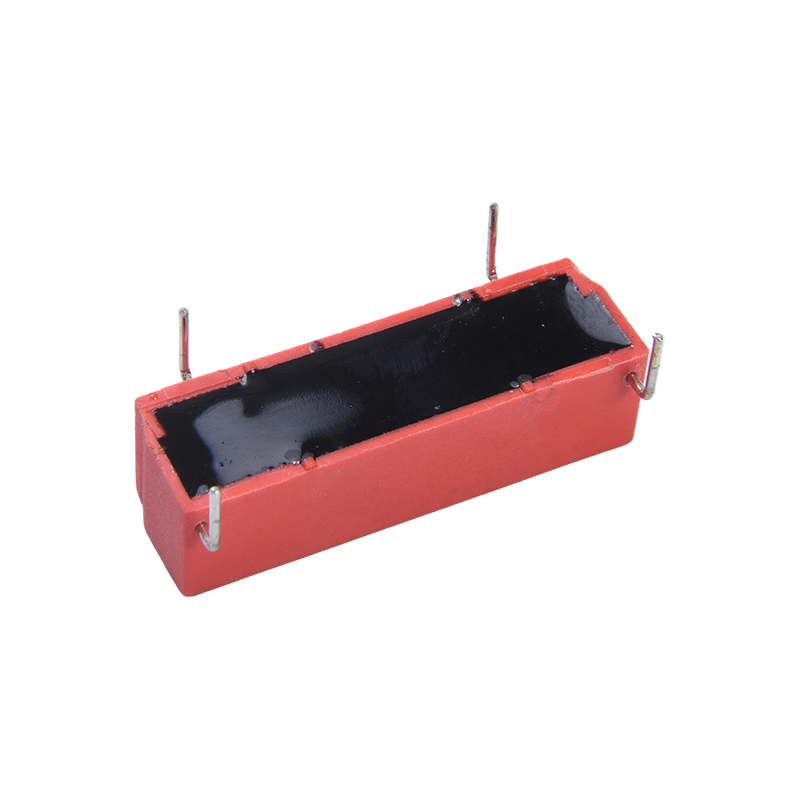

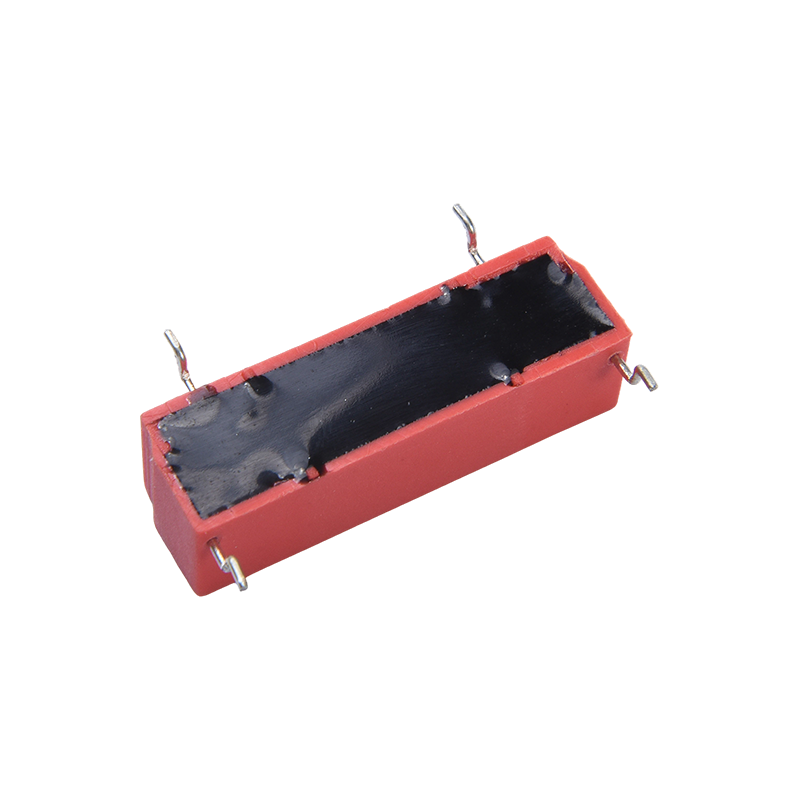

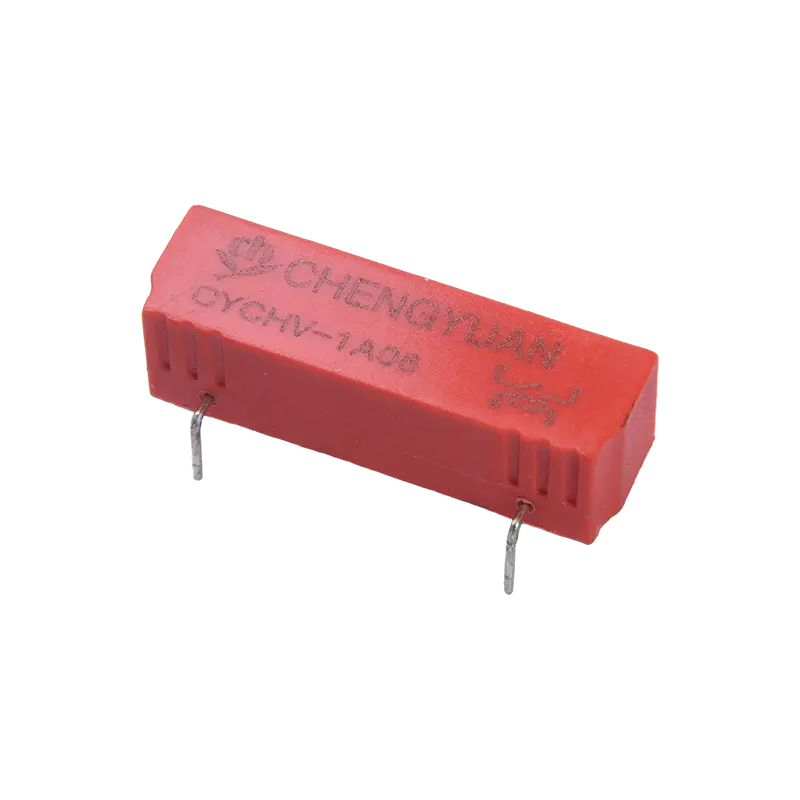

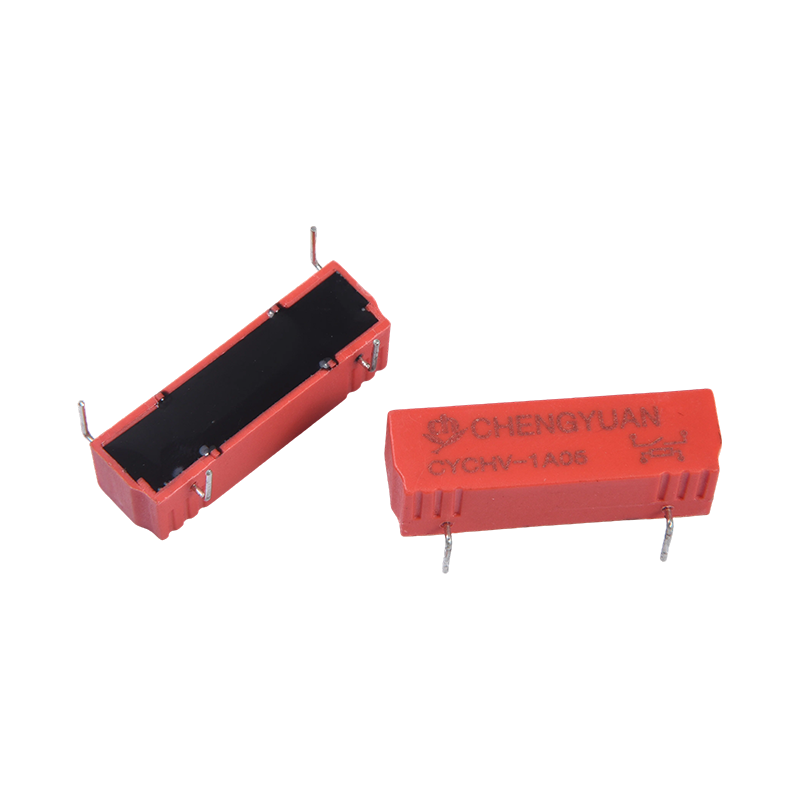

I. Structure du produit et fonctionnalités d'installation
1. Structure de base : utilise une structure de commutateur à lames magnétiques en tube de verre scellé, utilisant un champ magnétique pour contrôler l'action du commutateur à lames, obtenant ainsi une isolation efficace des circuits haute et basse tension ;
2. Conception miniaturisée : taille compacte, adaptée au montage sur PCB, économisant de l'espace d'installation interne et facilitant les configurations haute densité ;
3. Stabilité des performances : présente une sensibilité élevée, une longue durée de vie mécanique et une forte résistance aux interférences environnementales, garantissant un fonctionnement stable dans des conditions de travail complexes.
II. Fonctions principales et scénarios applicables
1. Fonctions de base : assure l'isolation, la commutation et le contrôle des circuits haute tension, tout en offrant également une détection de signal, un contrôle de faible consommation d'énergie et des fonctions de commutation de haute fiabilité, adaptées aux applications antidéflagrantes/résistantes à l'humidité ;
2. Nouveau champ énergétique : applicable aux systèmes de détection d’isolation et de gestion du courant dans les véhicules électriques, les piles de chargement, les onduleurs, les équipements de stockage d’énergie, etc.
3. Domaine de test et d'instrumentation : utilisé dans les applications d'isolation haute tension pour les instruments, les alimentations haute tension et d'autres domaines de test ;
4. Autres scénarios haute tension : convient aux équipements de test automatique (ATE), aux dispositifs médicaux, au photovoltaïque, aux stations de base et à d'autres applications nécessitant une isolation haute tension et une commutation fiable. IV. Utiliser les principaux avantages
1. Résistance ultra-haute tension : d'excellentes caractéristiques d'isolation et des performances supérieures de tenue à la tension entre les contacts et les bobines garantissent un fonctionnement sûr dans des environnements à haute tension.
2. Miniaturisation et compatibilité haute tension : atteint des capacités de commutation haute tension dans une taille compacte, répondant aux doubles exigences de miniaturisation des équipements et de contrôle haute tension ;
3. Large gamme d'applications : couvre plusieurs domaines d'application haute tension tels que les nouvelles énergies, les instruments de test, les équipements médicaux et les communications, offrant une grande polyvalence.
4. Longue durée de vie et haute fiabilité : une longue durée de vie mécanique, une sensibilité élevée et des certifications faisant autorité réduisent les coûts de maintenance des équipements et les risques de panne.
| Coordonnées |
| Tapez | CYCHV |
| Documents de contact | Alliages de rhodium |
| Modalités de contact | 1A |
| Résistance de contact | ≤ 150 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 10 mA 1 500 VCC/ 15 mA 1 000 VCC / 1A 30 VCC |
| Max. courant de commutation | 1A |
| Max. tension de commutation | 1 500 VCA/1 000 VCC |
| Max. Transporter le courant | 2,5A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | ≤ 1,5 ms Max. |
| Temps de sortie | ≤ 0,5 ms Max. |
| Résistance d'isolation | Min 10 000 MΩ (à 100 V CC, RH < 45 %) |
| Rigidité diélectrique | Entre contacts ouverts : Standard 3 000 V CC Type haute pression 3 500 V CC |
| Entre bobine et contact : 7000VDC |
| Résistance aux vibrations | 10-55Hz,20g |
| Résistance aux chocs | 1/2 demi-onde sinusoïdale, 11 ms, 3 axes, 30G |
| Endurance | Endurance mécanique (10800ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360ops./h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 105 ℃ |
| Poids | Env. 4,5g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 40 | 120 | 0.2 | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

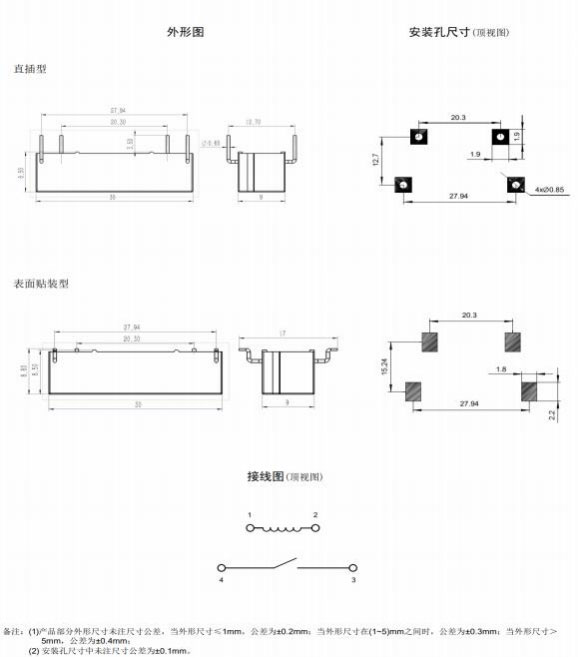

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)
Informations de commande
CYCHV - 1 A - 12 VCC - S - XX
1 2 3 4 5 6
1：Type：CYCHV
2 : Nombre de pôles : 1-1pôle
3 : Arrangement de contact : A De A
4 : Tension nominale : 5,12,24 VCC
5：Forme de montage：（THT) ; S （ SMT）
6 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Avertissement : la spécification est à titre de référence uniquement. Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être dans la bonne position pour choisir
produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour obtenir des services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
