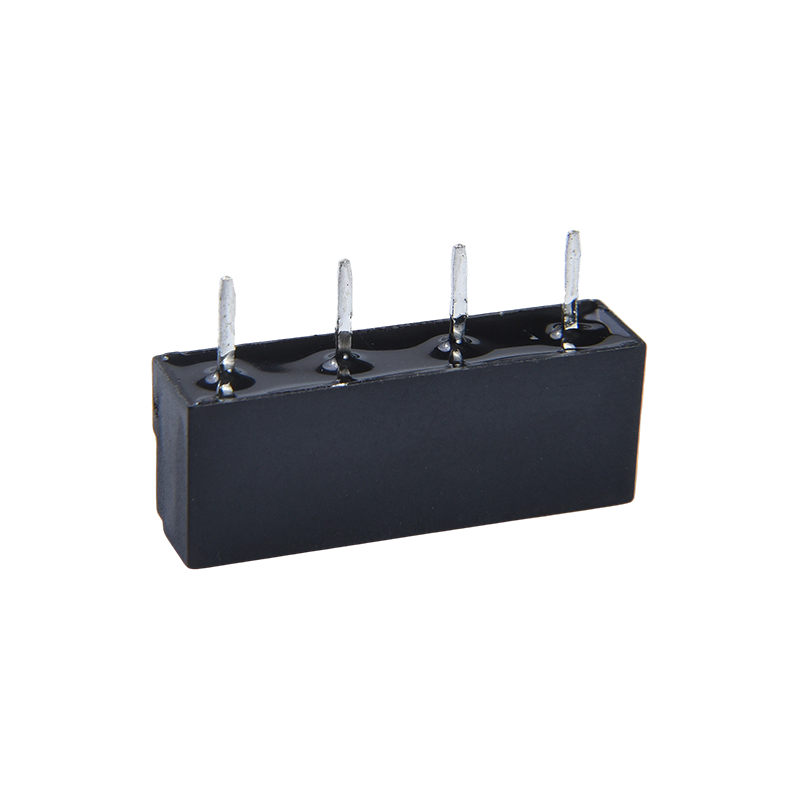

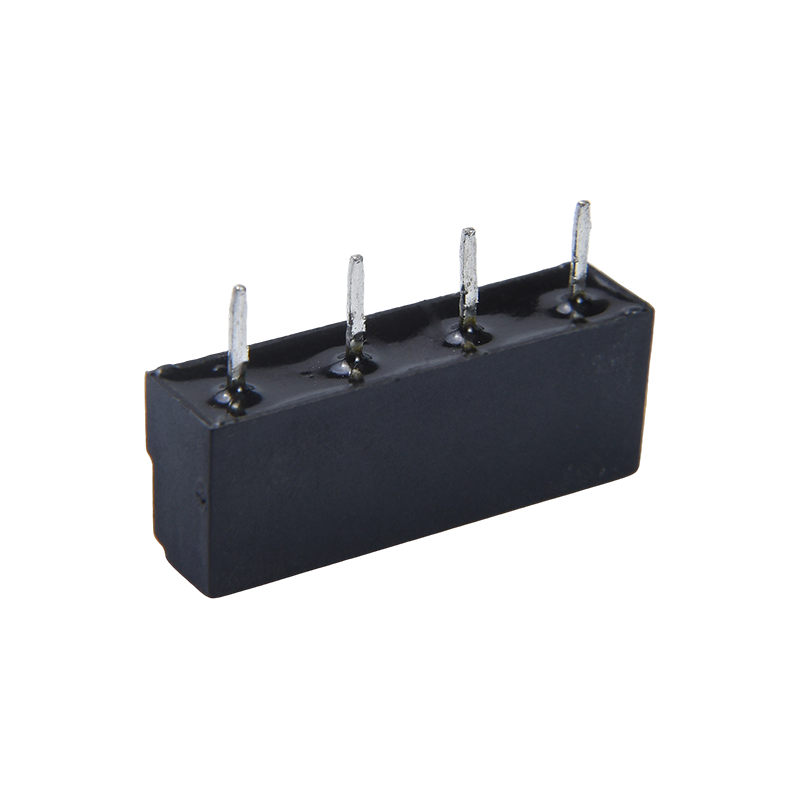

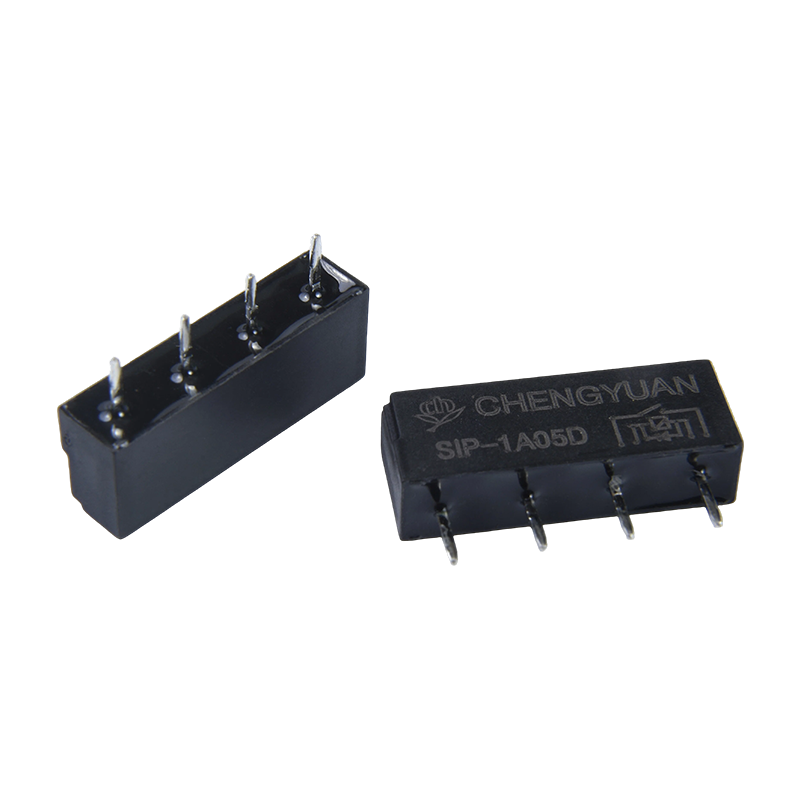

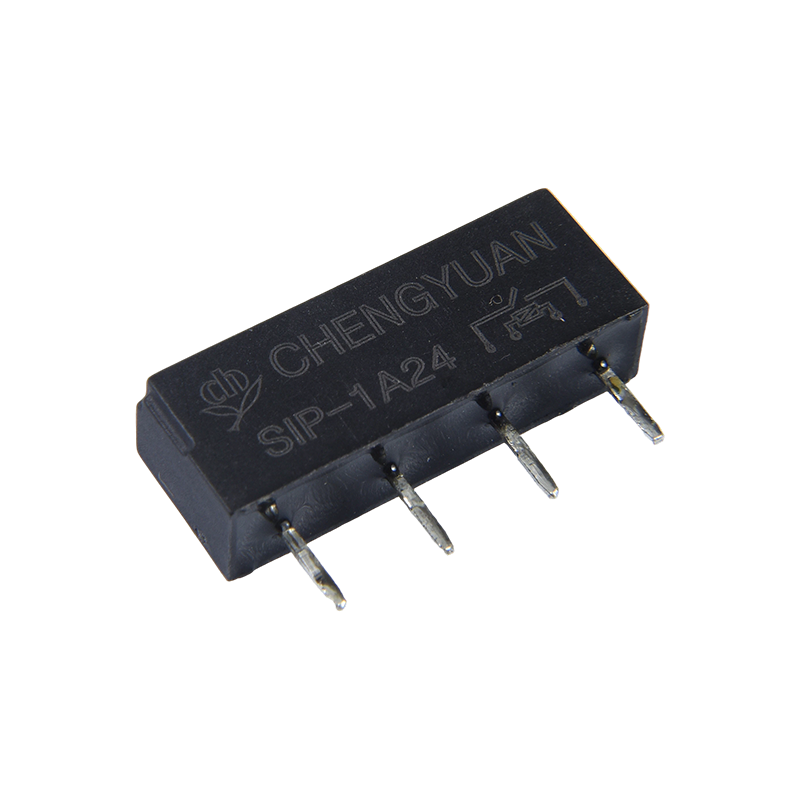

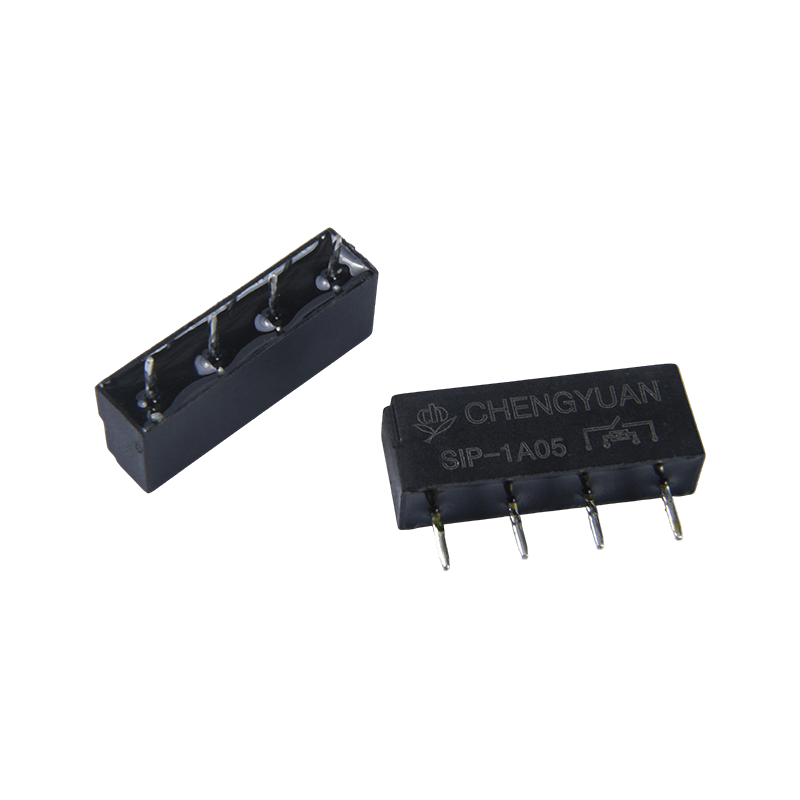

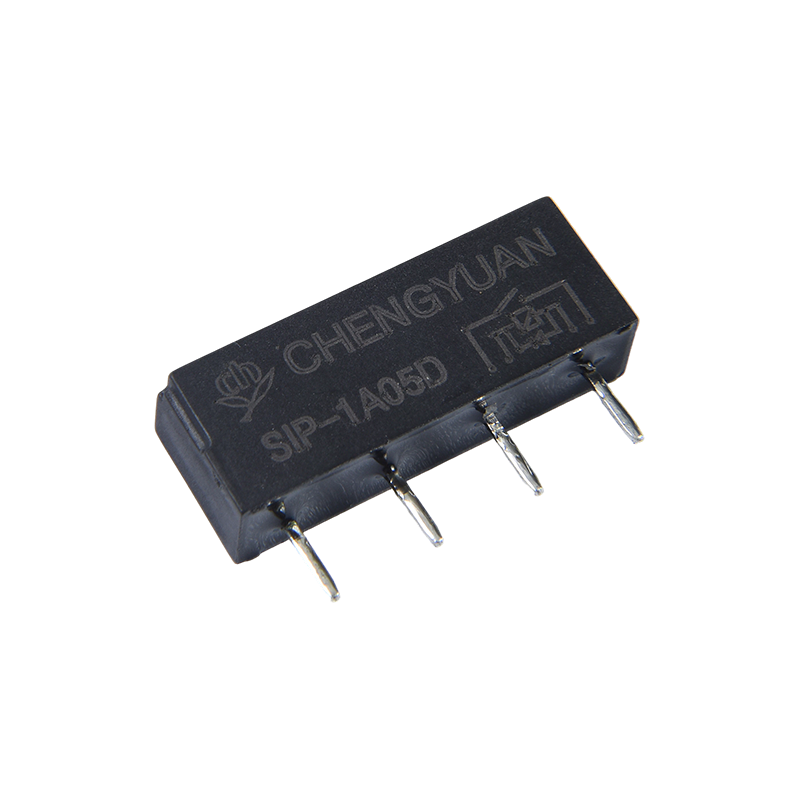

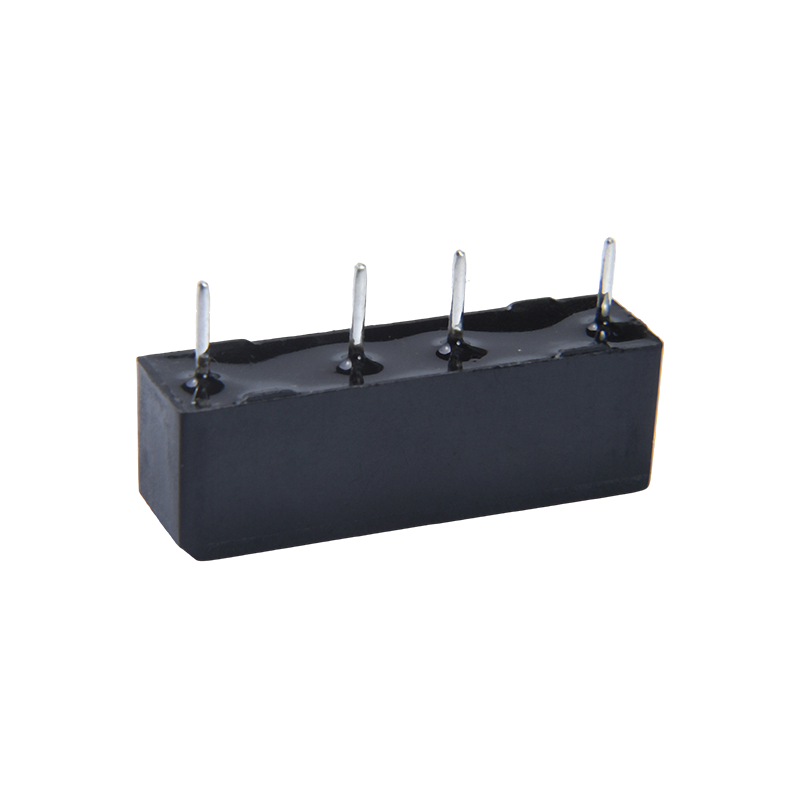

1. Avantages
Contacts entièrement scellés : l'interrupteur à lames est scellé dans un gaz inerte, protégeant les contacts de la poussière et de l'oxydation, offrant une résistance de contact stable à long terme et une fiabilité extrêmement élevée.
Performances de commutation à grande vitesse : la petite masse du commutateur à lames permet un fonctionnement rapide (le temps de commutation est généralement en millisecondes), adapté aux applications nécessitant un échantillonnage ou une commutation rapide du signal.
Faible consommation d'énergie et isolation élevée : faible consommation d'énergie d'entraînement de bobine, résistance d'isolation élevée et tenue de tension entre les contacts et la bobine, permettant d'obtenir une excellente isolation du signal et des capacités anti-interférences.
2. Principales caractéristiques
Capacité du contact : 0,5 A à 125 VAC/24 VDC, conçu spécifiquement pour commuter des signaux de bas niveau, des signaux de capteur ou de petites charges de courant.
Boîtier compact : conception de broches SIP (Single In-line Package) avec espacement des broches standard, économisant de l'espace sur le PCB et facilitant l'assemblage ou l'insertion automatisée.
Large tension de conduite : la bobine prend en charge une tension de 3 à 24 V CC, compatible avec les niveaux logiques et les tensions de contrôle courants.
Longue durée de vie : grâce à la protection scellée, la durée de vie mécanique et électrique sous charge nominale est nettement supérieure à celle des relais électromagnétiques de type ouvert de même taille.
3. Principales applications
Équipement de test et de mesure : utilisé dans les multimètres de haute précision, les cartes d'acquisition de données et les équipements de test automatique (ATE) pour la commutation et le multiplexage du chemin du signal.
Communication et sécurité : intégré aux commutateurs programmables, aux systèmes d'alarme de sécurité et aux systèmes de contrôle d'accès pour les circuits d'isolation des signaux et de commutation d'interface.
Électronique médicale : utilisée dans les équipements de surveillance médicale pour commuter des signaux analogiques de bas niveau tels que des signaux bioélectriques, nécessitant une isolation élevée et un faible bruit.
Isolation des signaux de contrôle industriel : dans les modules d'entrée analogiques PLC et les interfaces de capteurs, il assure l'isolation électrique et la protection entre les signaux de terrain et les systèmes de contrôle.
Coordonnées
| Tapez | SIP |
| Documents de contact | Ru/Rh |
| Résistance de contact | ≤ 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 0,1A125VAC /0,5A 24VDC |
| Max. courant de commutation | 0,5A |
| Max. tension de commutation | 200 VCA |
| Max. puissance de commutation | 10 VA (CA)/10 W (CC) |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 0,55 ms maximum. |
| Temps de sortie | 0,2 ms maximum. |
| Résistance d'isolation | Min 100 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 200VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 1400VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 20 G min |
| Destructeur | 100 G min |
| Endurance | Endurance mécanique （10 800 ops./h) | 1 000 000 ops. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 1 000 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Env. 1,6g |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 0.012 | 250 | Environ 0,036 W | 75 % de la valeur nominale tension | 10 % de la nominale tension | 130 % de la tension nominale |
| 5 | 0.01 | 500 | Environ 0,05 W |
| 12 | 0.012 | 1000 | Environ 0,144 W |
| 24 | 0.012 | 2000 | Environ 0,288 W |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

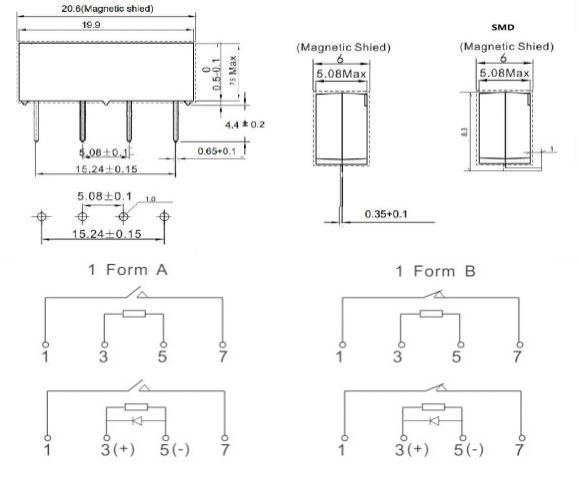

Dimension du contour, Schéma de câblage, disposition du PCB (Unité : mm)
Informations de commande
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1 : Tapez : SIP
2 : Nombre de pôles : 1-1pôle
3 : Arrangement de contact : C à partir de C ; H De A ; B De B
4 : Tension nominale : 3,5, 12, 24 V CC
5 : Suppression des transitoires de bobine : DAvec diode ; NÉANT : Standard
6 : Avec couvercle de blindage : M ， Norme NIL
7 : CMS, norme NIL
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
