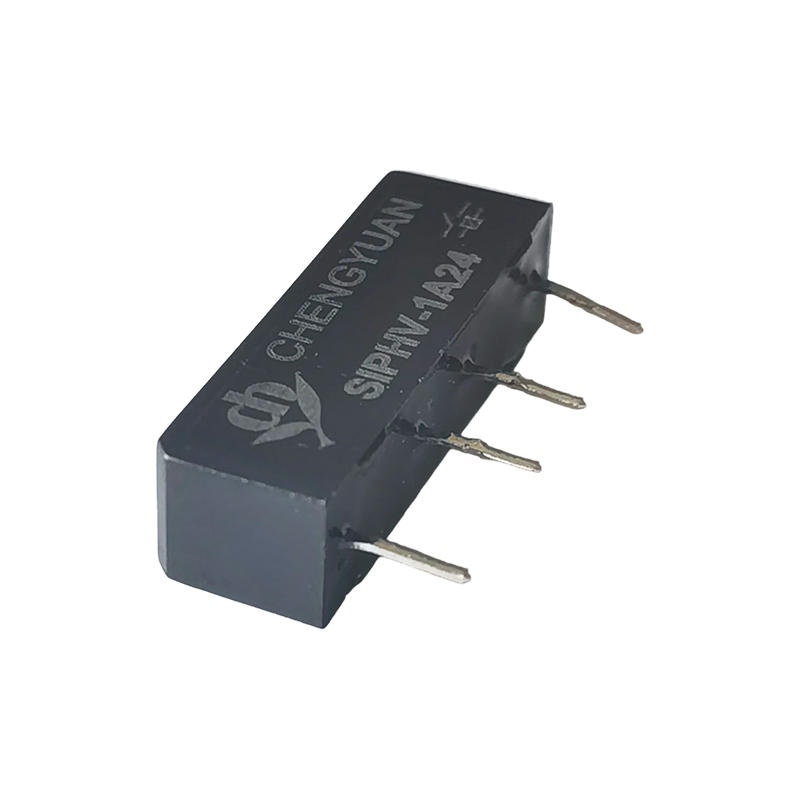

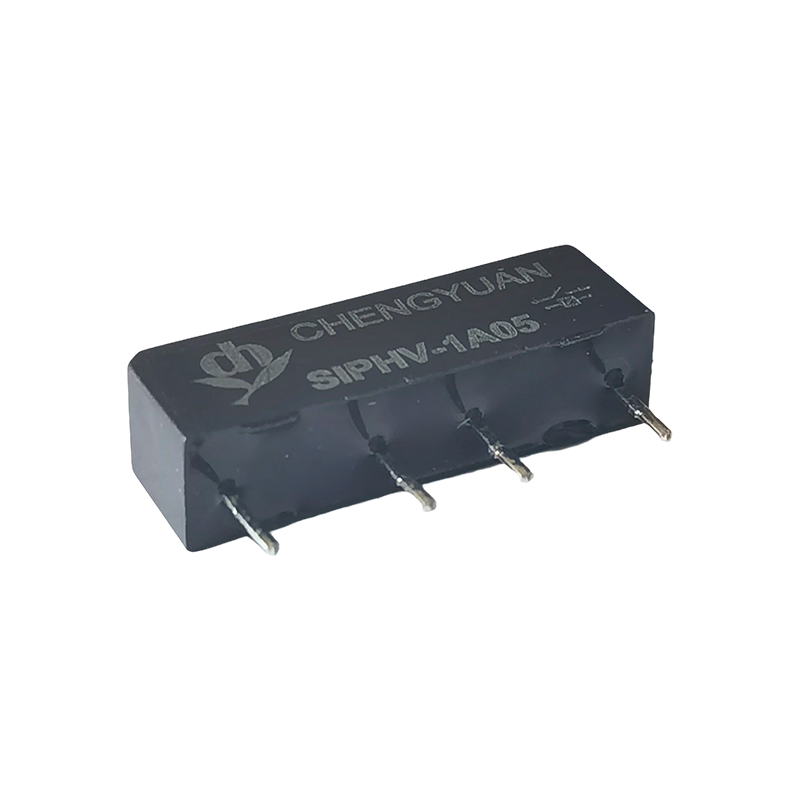

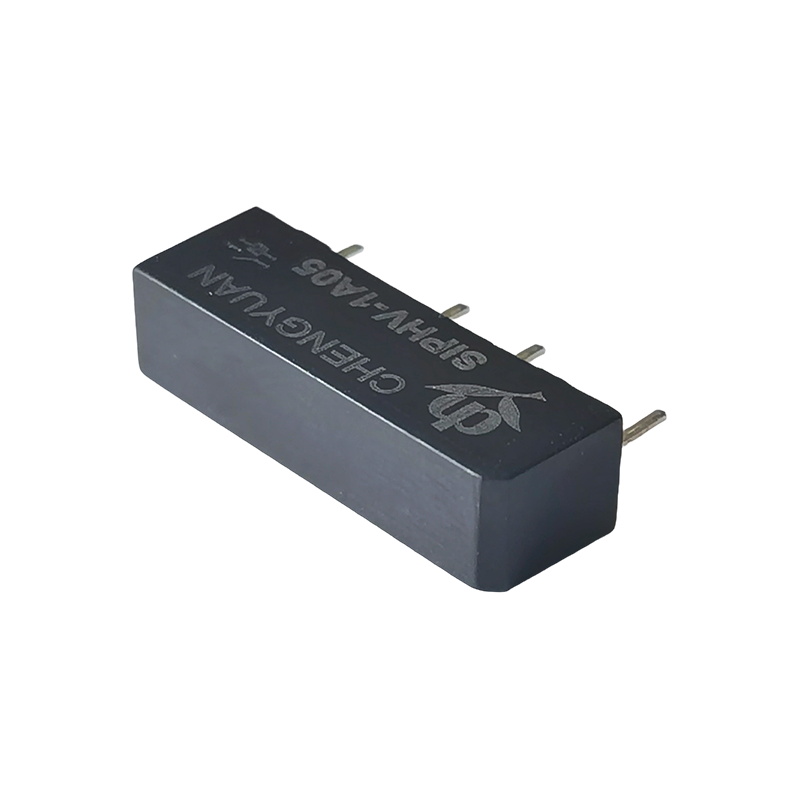

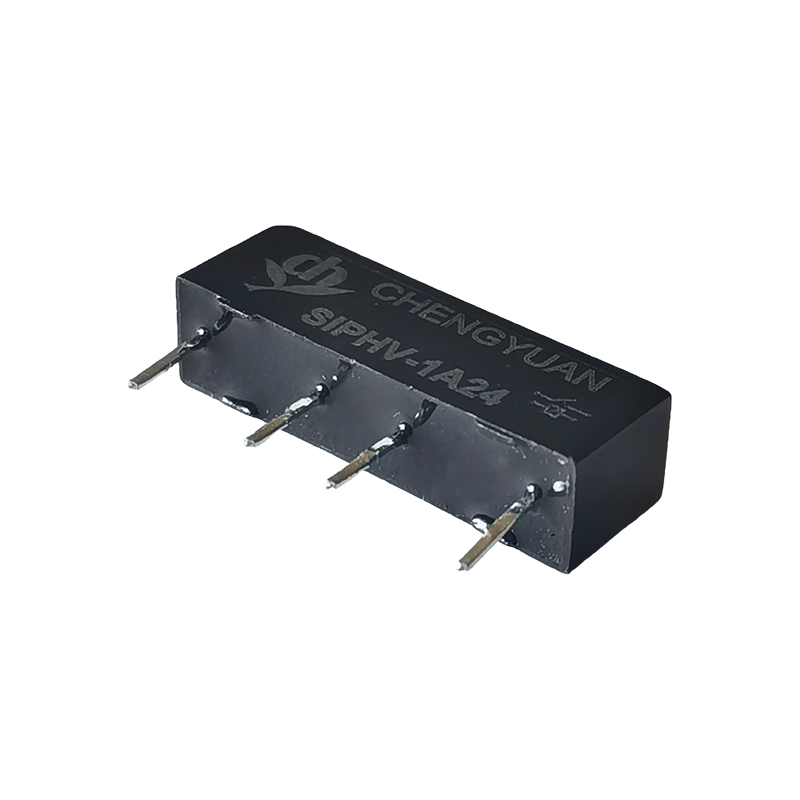

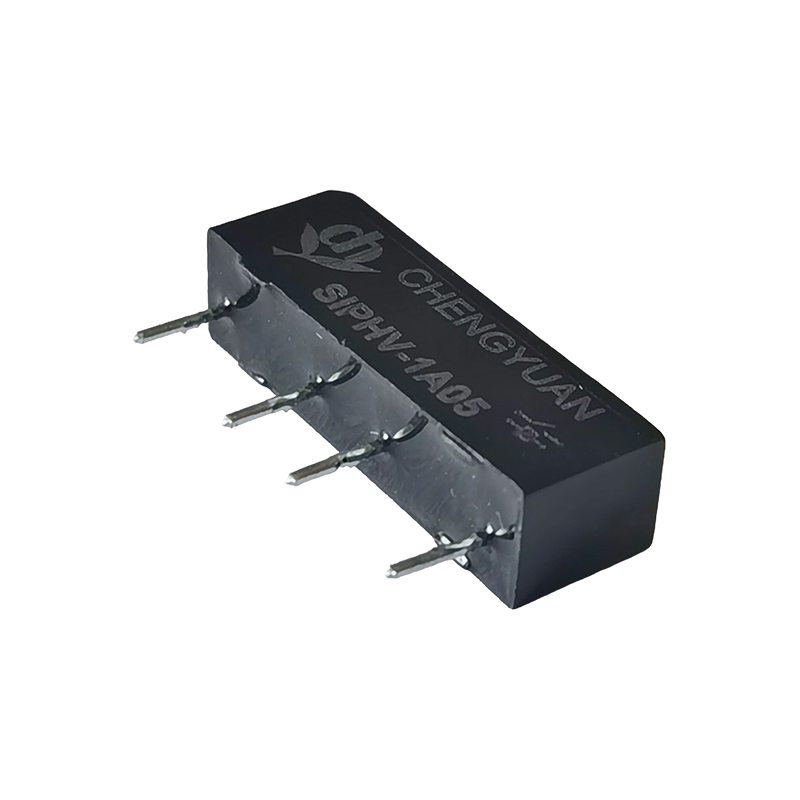

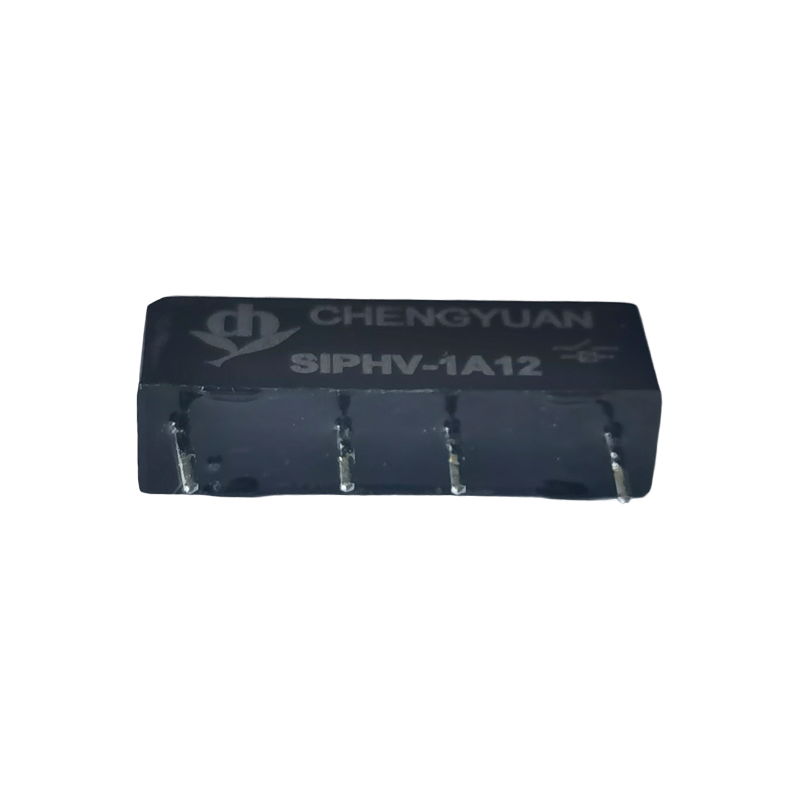

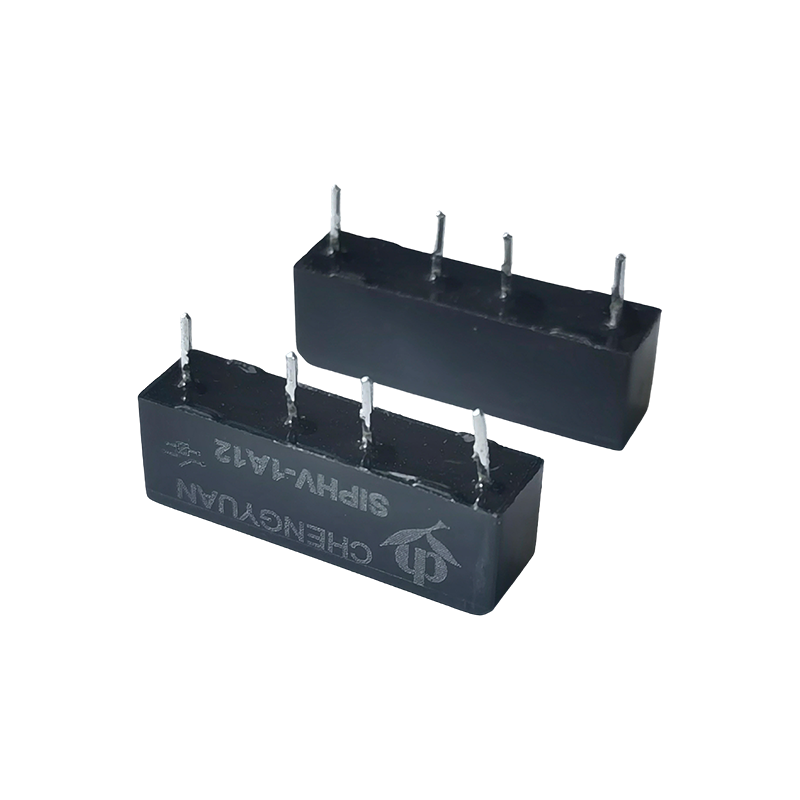

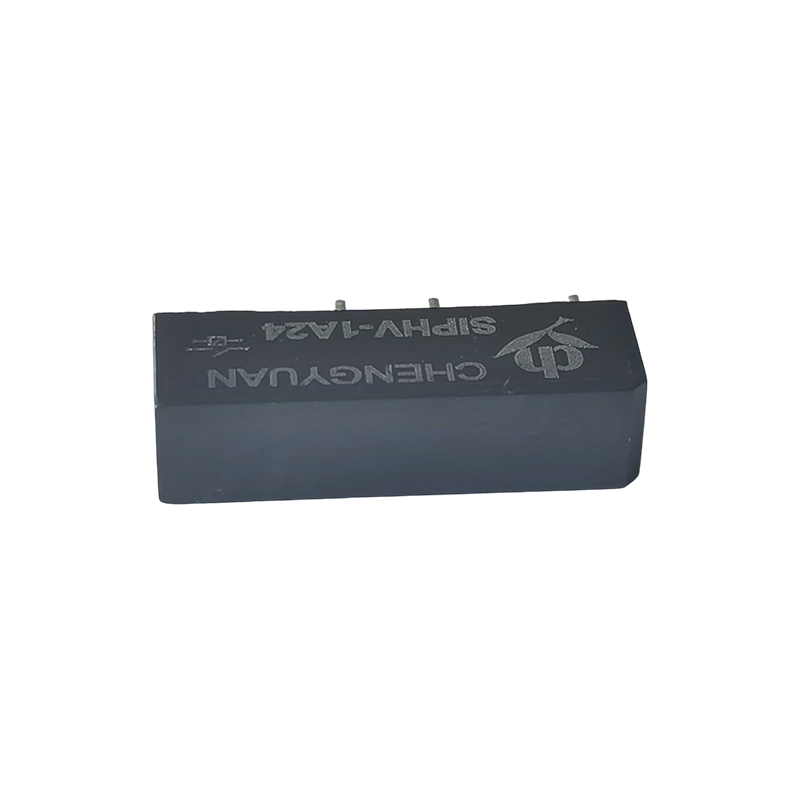

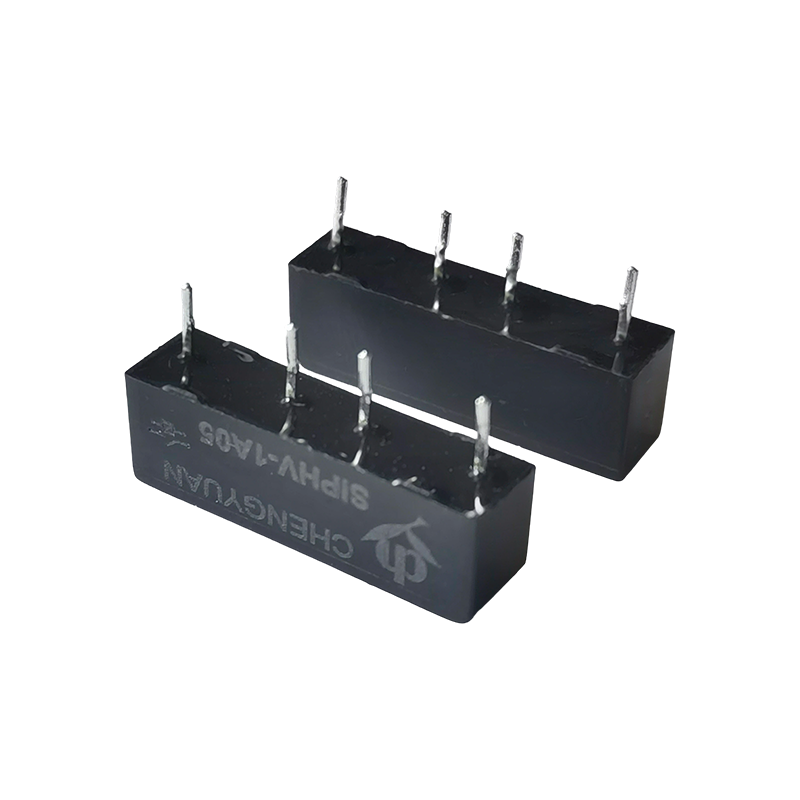

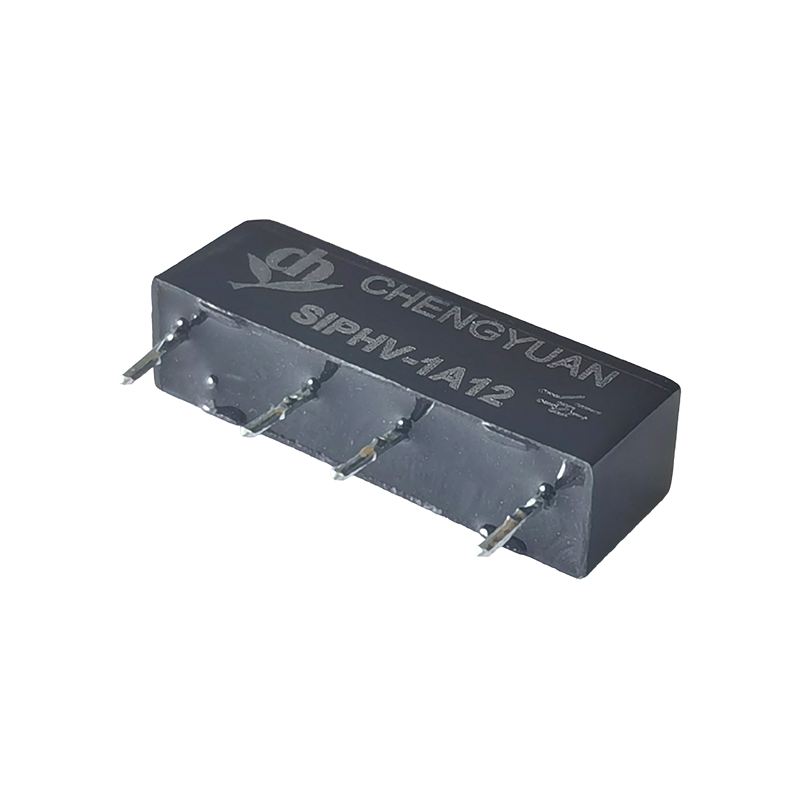

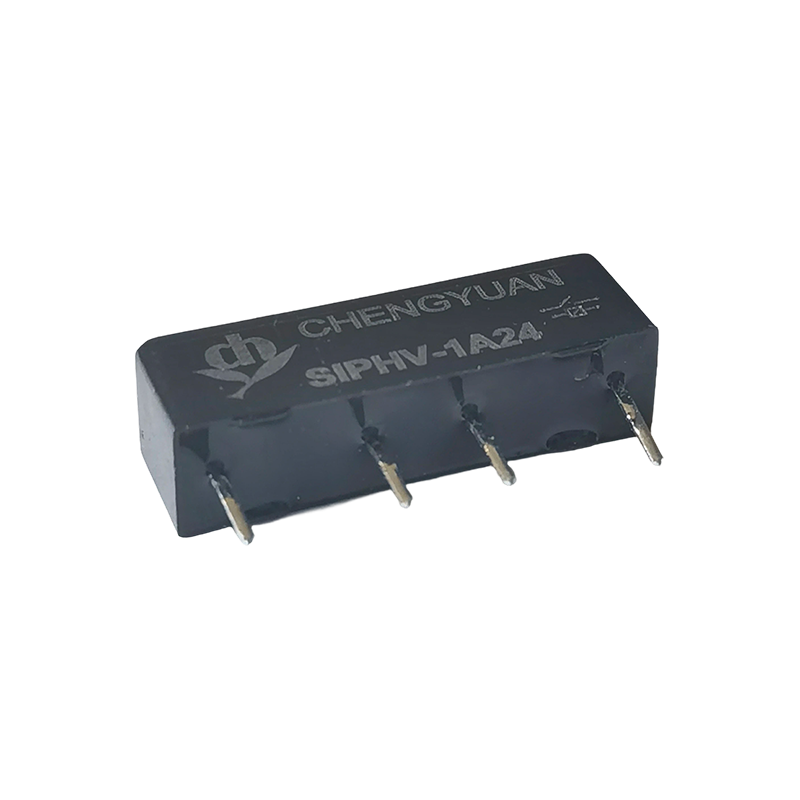

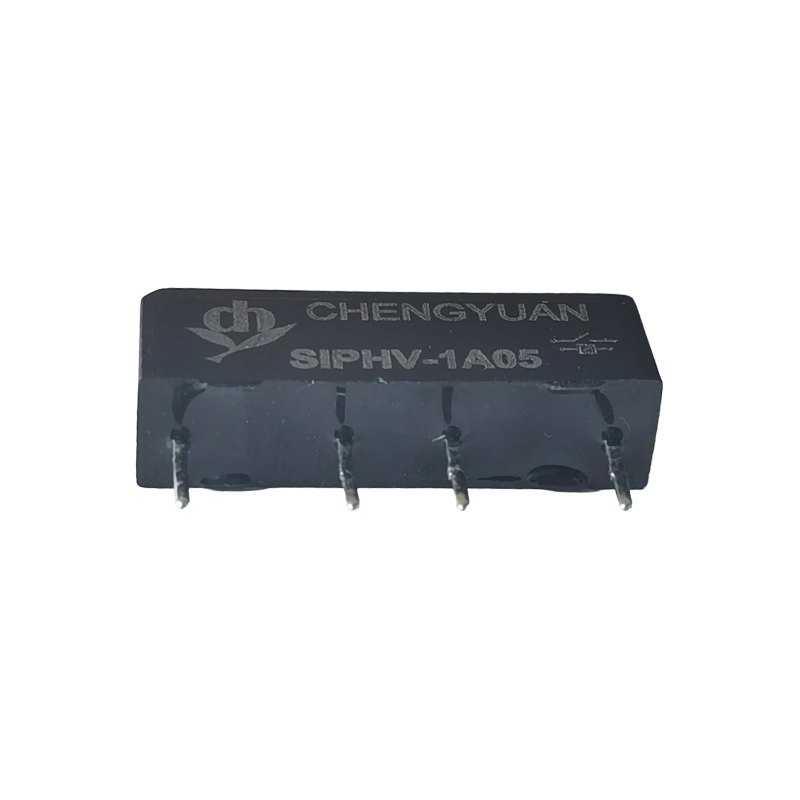

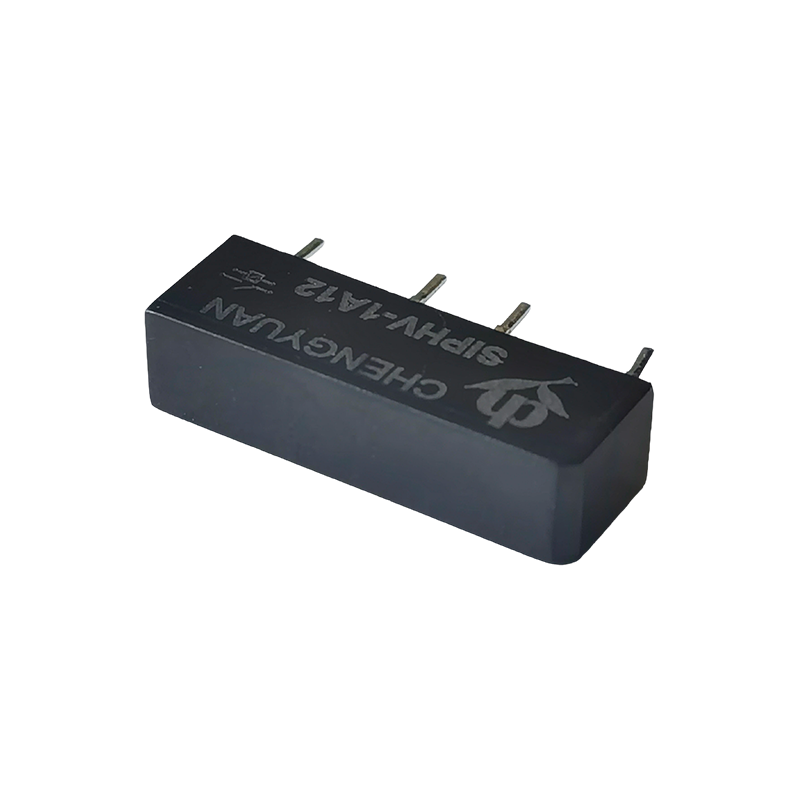

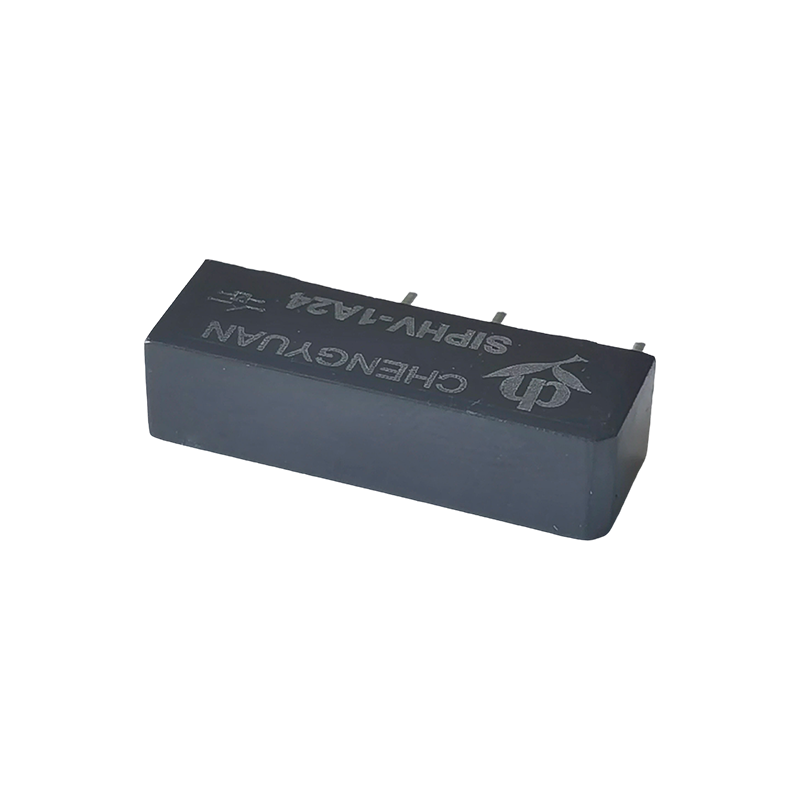

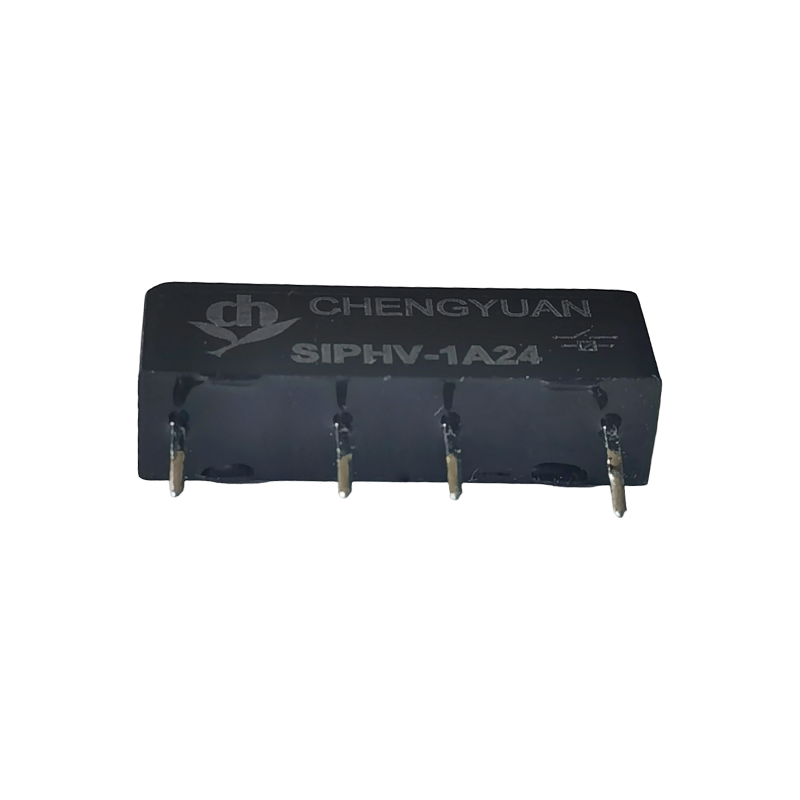

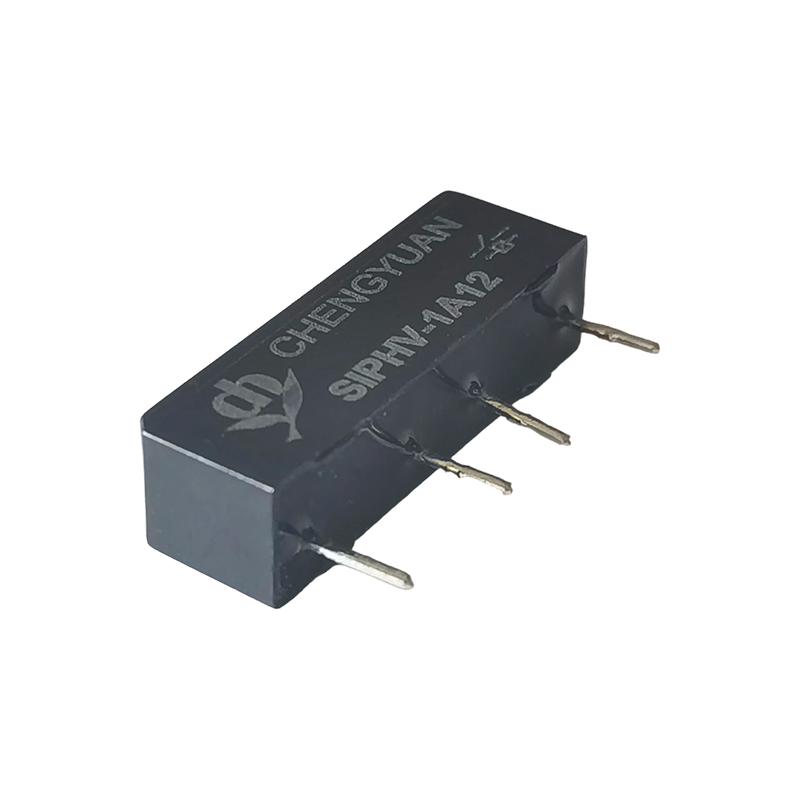

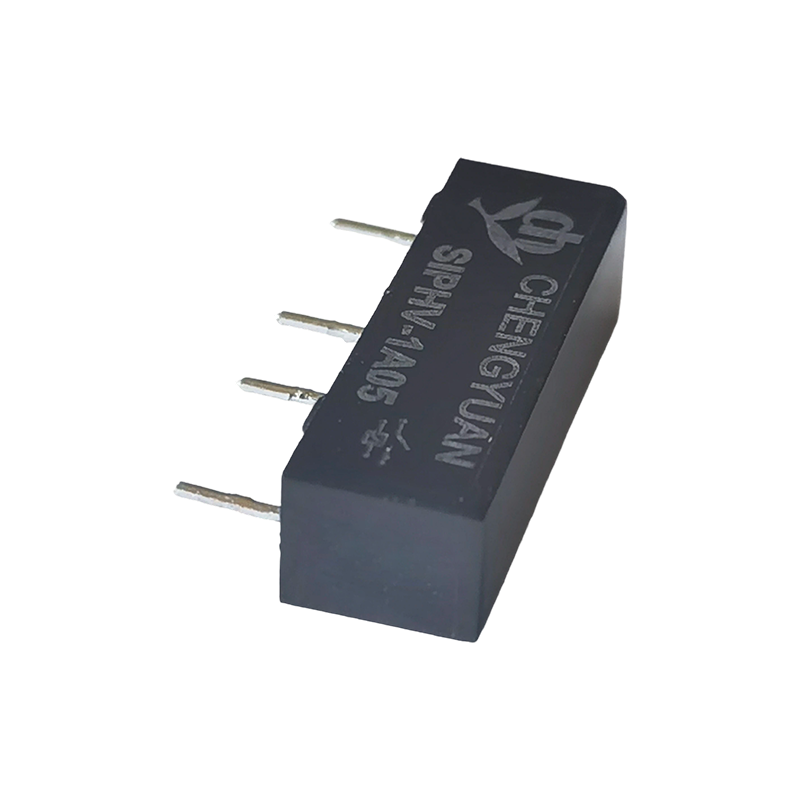

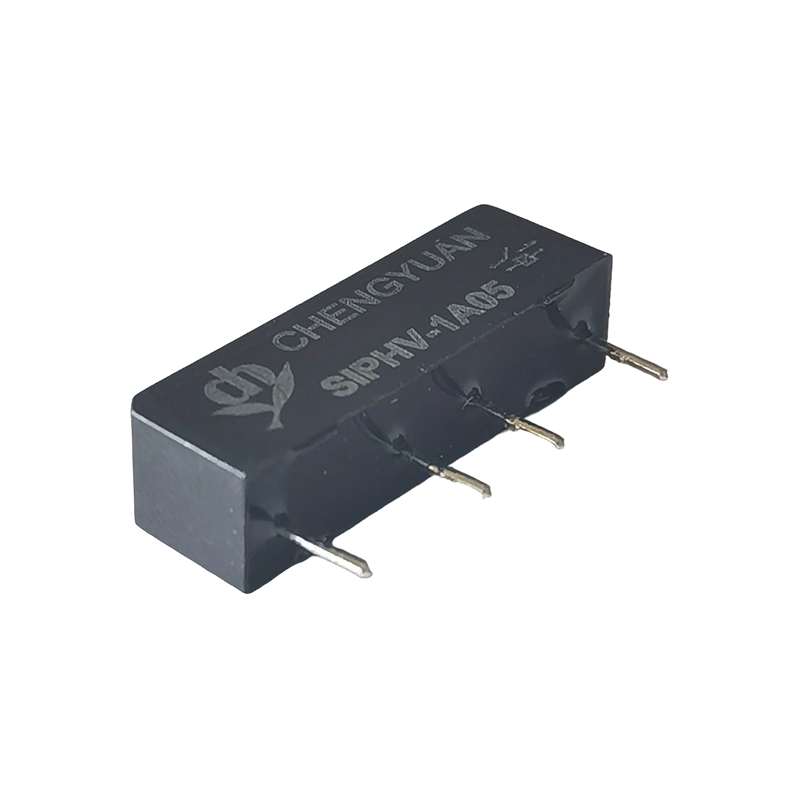

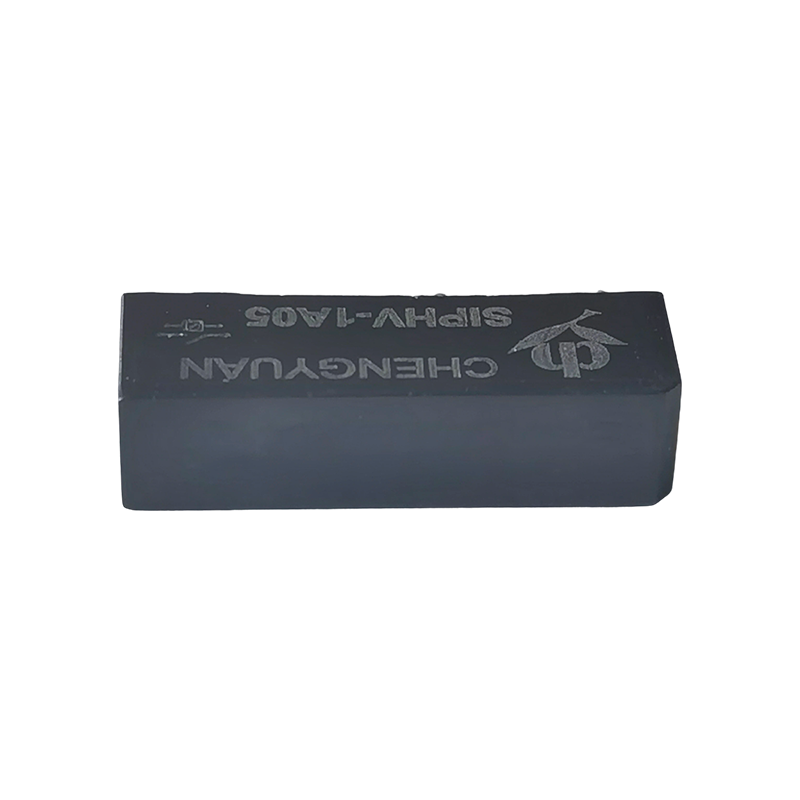

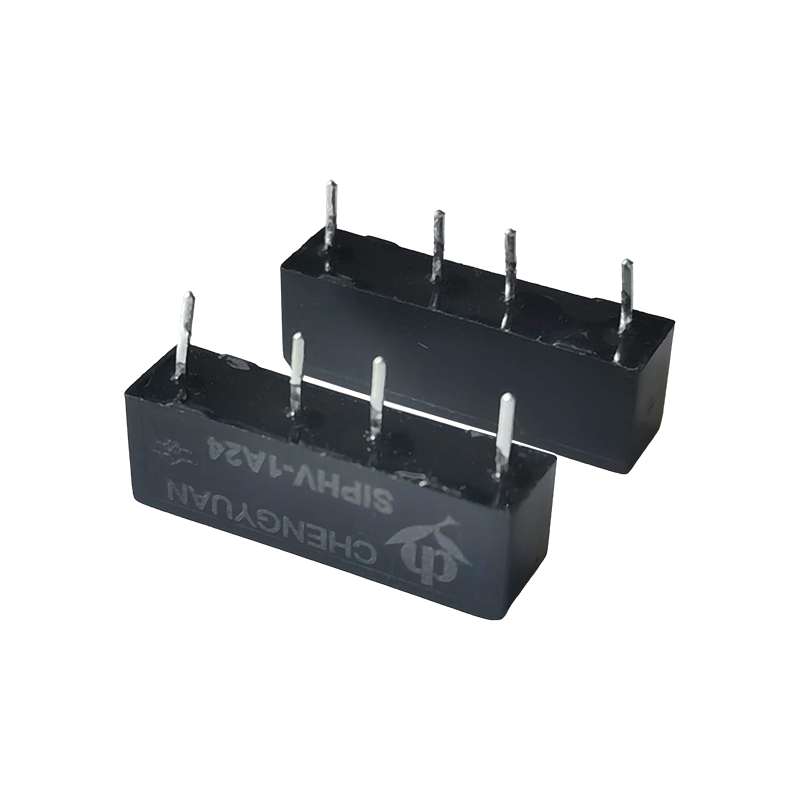

Caractéristiques du produit :
Résistance à ultra haute tension : tension nominale maximale jusqu'à 4 KVDC, capable de supporter des charges de 1 000 VAC crête/VDC, dépassant de loin le niveau de résistance à la tension des relais typiques.
Technologie de commutateur Reed : utilise un commutateur Reed comme élément de commutation principal, offrant une vitesse de commutation rapide, une longue durée de vie et une faible résistance de contact.
Emballage miniature : la conception compacte SIP (Single In-line Package) permet d'économiser considérablement de l'espace sur le circuit imprimé, facilitant ainsi le montage haute densité.
Montage direct sur PCB : conçu spécifiquement pour les cartes PCB, garantissant une soudure sécurisée et une adéquation à la production automatisée.
Faible consommation d'énergie : plage de tension de bobine de 3 V CC à 24 V CC, facilement intégrable dans divers circuits de contrôle basse tension.
Applications typiques :
Équipement de test haute tension : utilisé dans les instruments de test tels que les testeurs de tenue à la tension et les testeurs d'isolation pour commuter et isoler les signaux haute tension.
Électronique médicale : convient aux sections de commande haute tension des équipements médicaux, garantissant une isolation sûre.
Équipement de communication : utilisé dans les modules de circuits nécessitant une isolation ou une commutation haute tension dans les systèmes de communication.
Les instruments de mesure de précision constituent un élément clé pour la commutation de signaux haute tension dans les systèmes de mesure de haute précision.
Automatisation industrielle : utilisé pour la transmission et la protection des signaux dans les circuits de commande haute tension.
| Évaluation des contacts |
| Arrangement de contact | 1A ; |
| Évaluation des contacts | 100 W (tension de commutation maximale 350 V CC, 300 V CA) |
| Tension de commutation maximale | 1 000 VCA crête/VCC |
| Courant de commutation maximum | 1,0A |
| Courant de transport maximum | 2,5A |
| Espérance de vie | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Paramètre de bobine |
| Tension de bobine (VCC) | Résistance de la bobine Ω± 10 % | Courant normal (mA) | Tension de libérationVDC (Min) (8 % de la tension nominale) | Ramasser la tension VDC (Max.) (75 % de la tension nominale) |
| Noté | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Attention : 1, l'utilisation de toute tension de bobine inférieure à la tension nominale de la bobine compromettra le fonctionnement du relais.
2, Les tensions d'amorçage et de libération sont uniquement à des fins de test et ne doivent pas être utilisées comme critères de conception.
| État de fonctionnement |
| Résistance des contacts | 150 mΩ |
| Tension de claquage | Bobine aux contacts | 4000 VCC |
| À travers le contact | 4000 VCC |
| Résistance d'isolation | Ouvrir contacts 1X1011Ω MIN. Contacts à bobine 1X1011Ω MIN. |
| Capacité | À travers un contact ouvert | 1,0pF |
| Contact ouvert vers la bobine | 2,0pF |
| Temps de fonctionnement | 1,0 mS |
| Temps de sortie | 0,25 mS |
| Température de fonctionnement | -40℃-85℃ |
| Température de stockage | -40 ℃- 105 ℃ |
| Température de soudure | 5 secondes. maximum 260 ℃ |

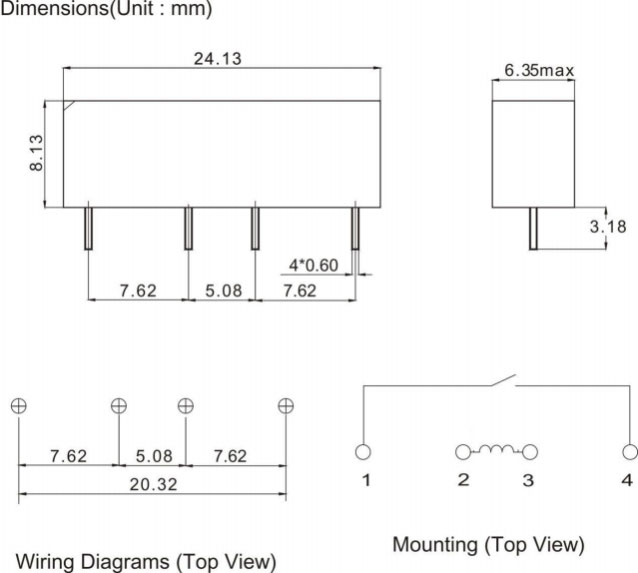

Dimensions(mm)
| Informations de commande |
| SIPHV - 1A 12 1 2 3 |
| 1. Numéro de pièce : SIPHV 2. Formulaire de contact : 1A 3. Tension nominale de la bobine (VCC) : CC : 5,12,24 |
