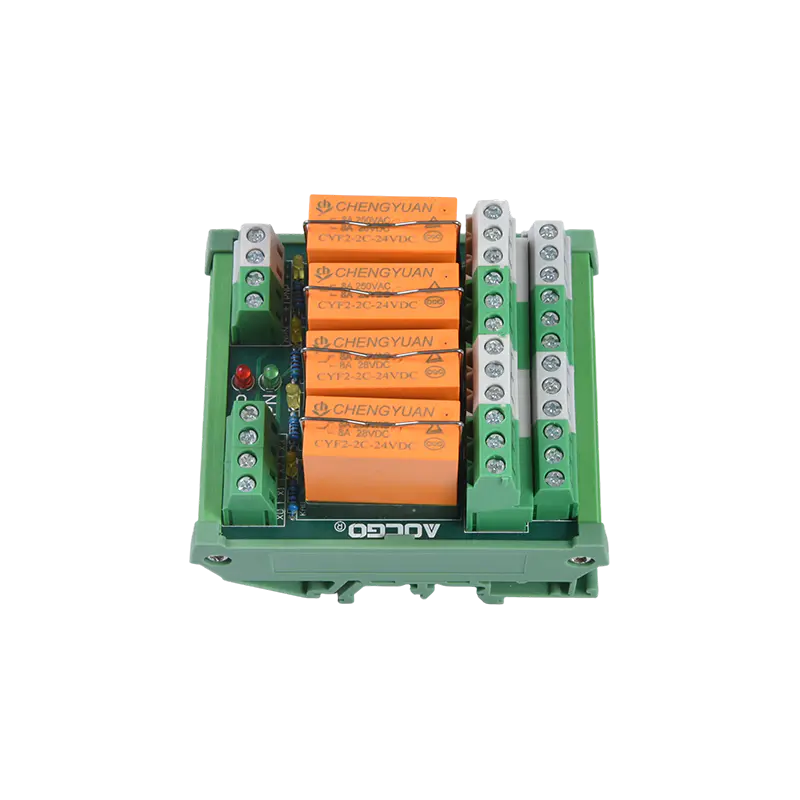

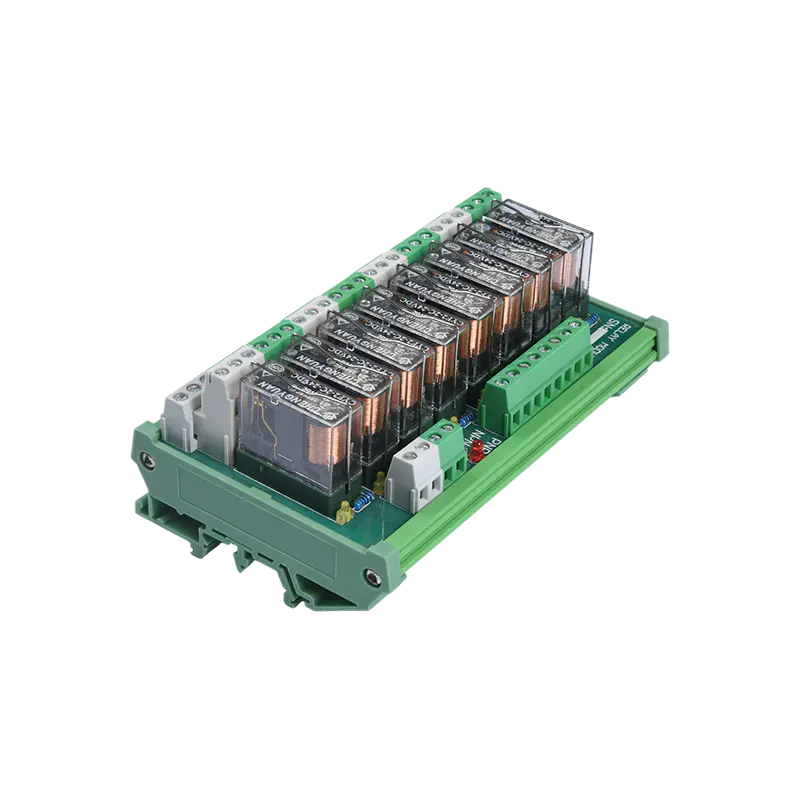

Module de relais MCYF3, module de relais sur rail 14F, module de connexion industrielle 14F 16A.

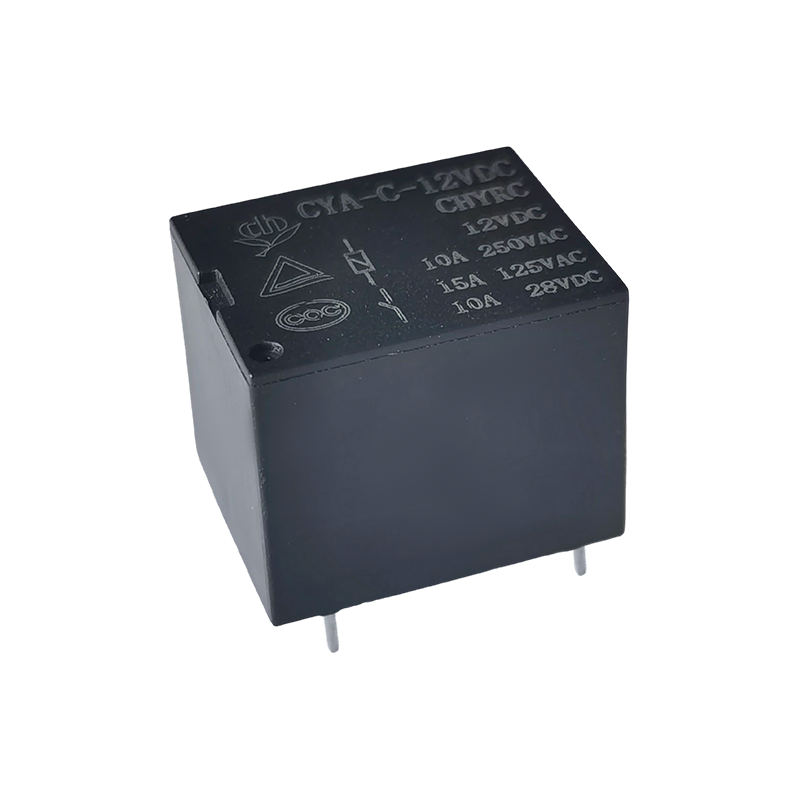

Le relais CYA(JQX-3F) est actuellement l'un des relais les plus utilisés sur le marché.

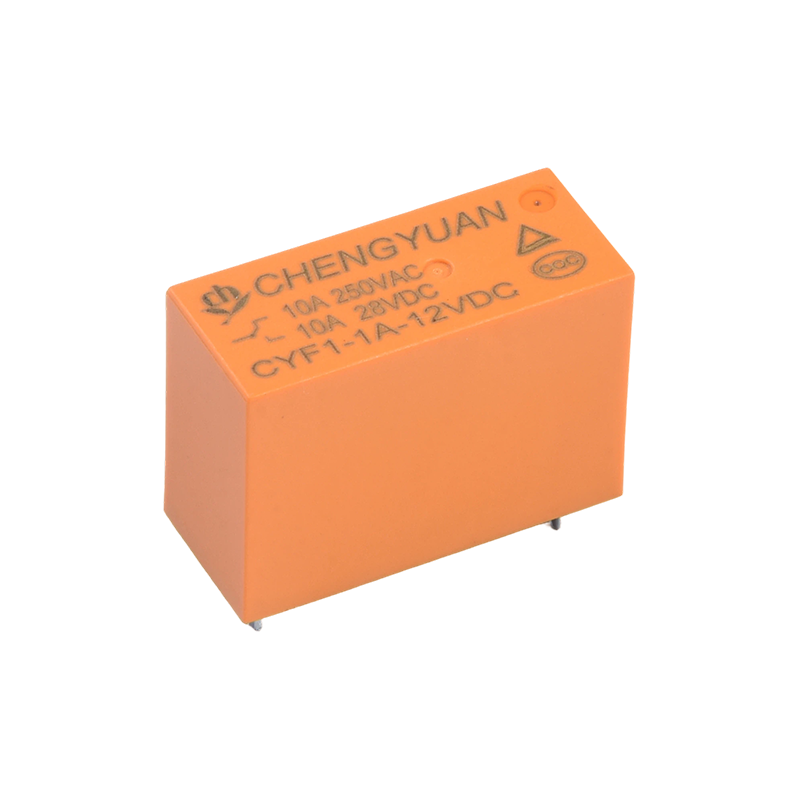

Le relais CYF1 est un relais électromagnétique monté sur carte de circuit imprimé (PCB) haute

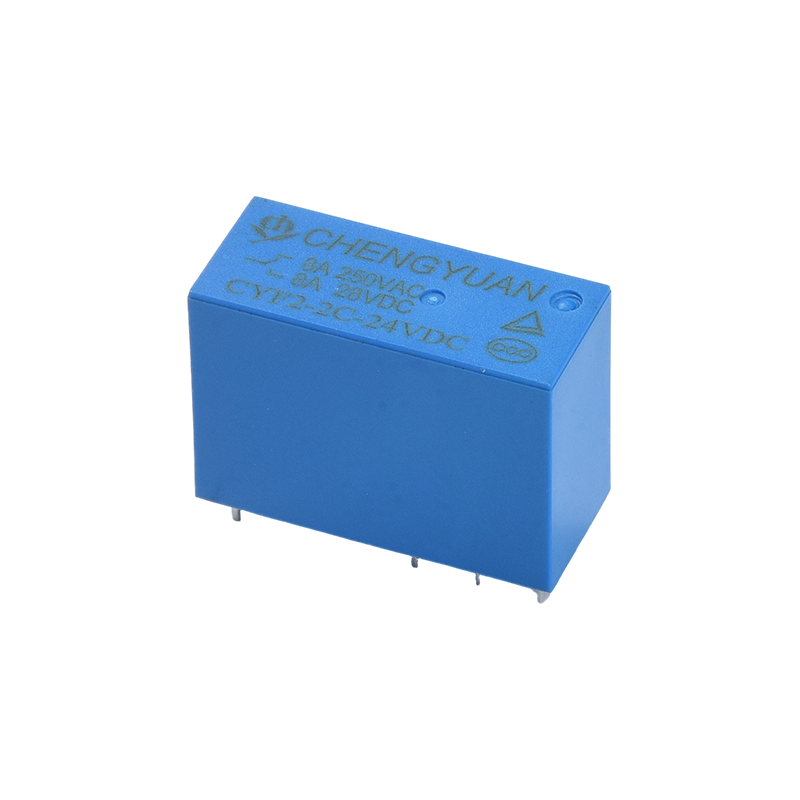

Le relais CYF2 est un petit relais électromagnétique montable sur carte de circuit imprimé (PC

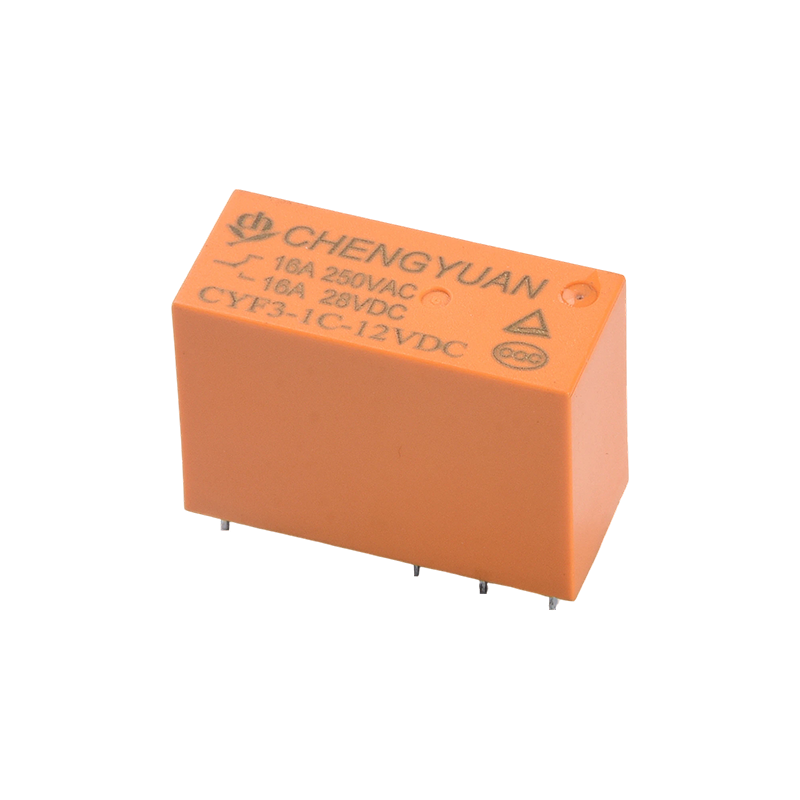

Parmi les nombreux petits relais de puissance, le relais CYF3 se distingue par sa capacité de ch
Le relais CYF1 est un relais électromagnétique monté sur carte de circuit imprimé (PCB) haute

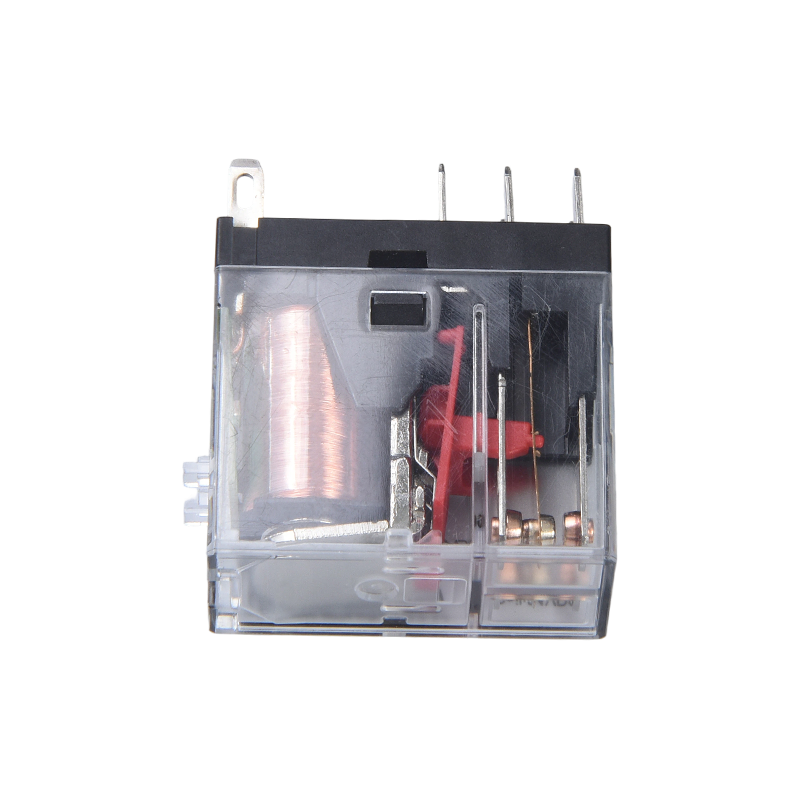

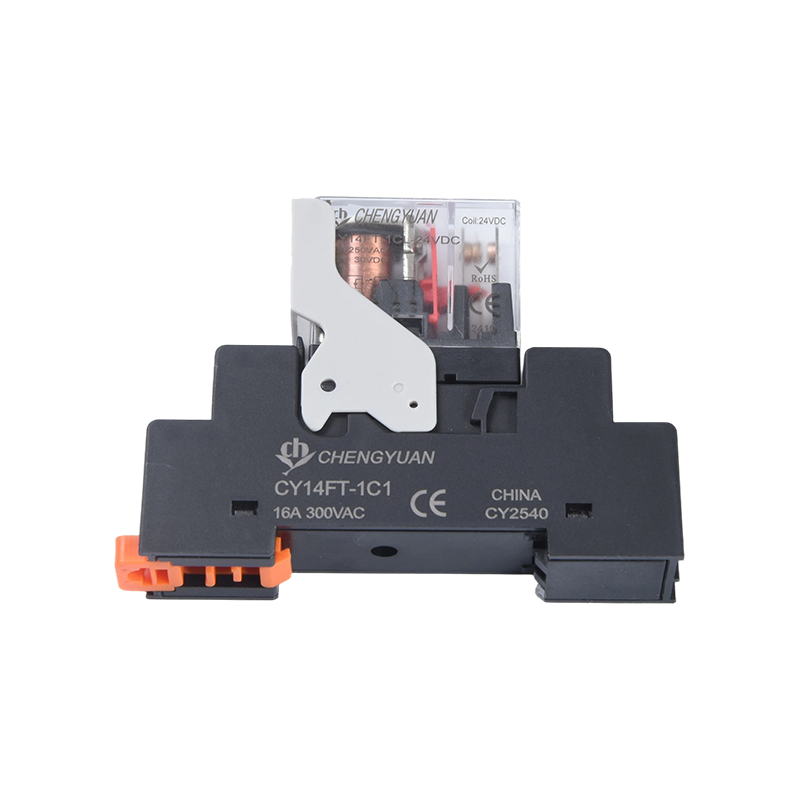

Le relais CY14FT-2CL est un relais de puissance avec une conception à pied large, également con

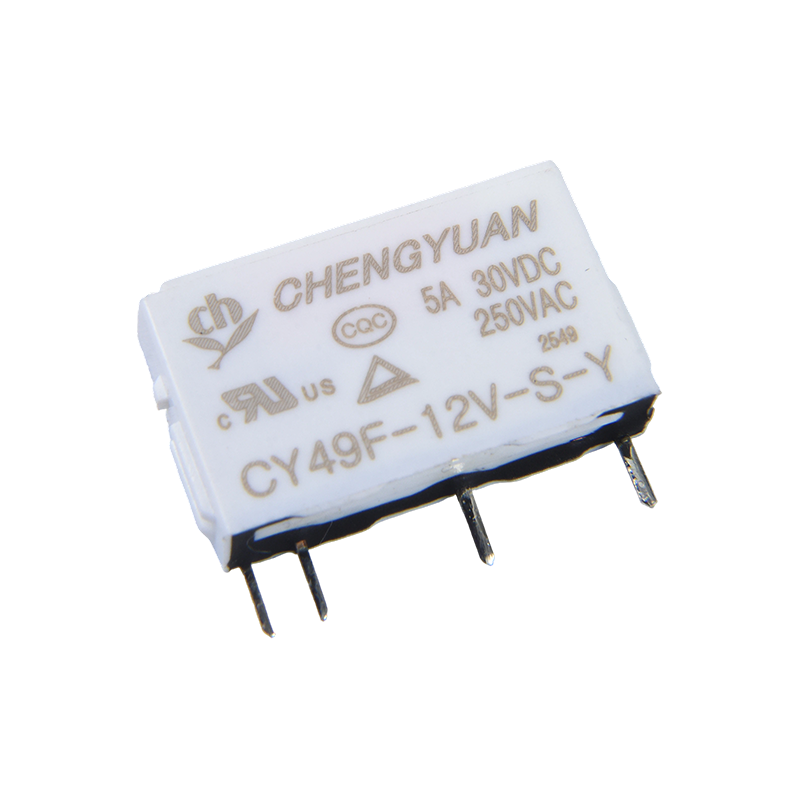

Le relais CY49F (49F) est actuellement le relais le plus fin au monde, avec une épaisseur de seu

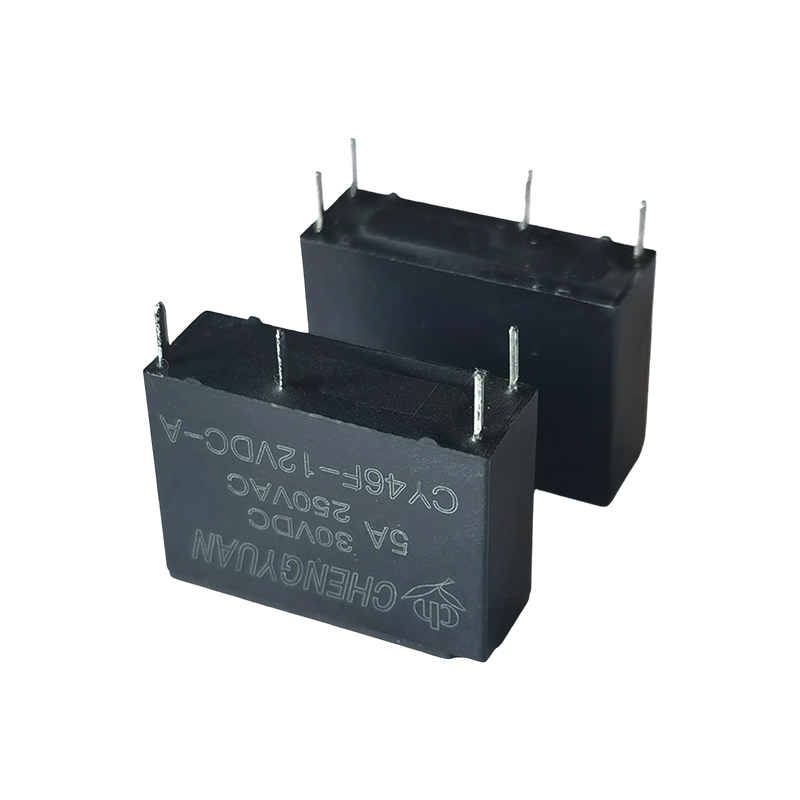

Le CY(46F)46F est un relais ultra-compact de moyenne puissance avec une large gamme d'applic

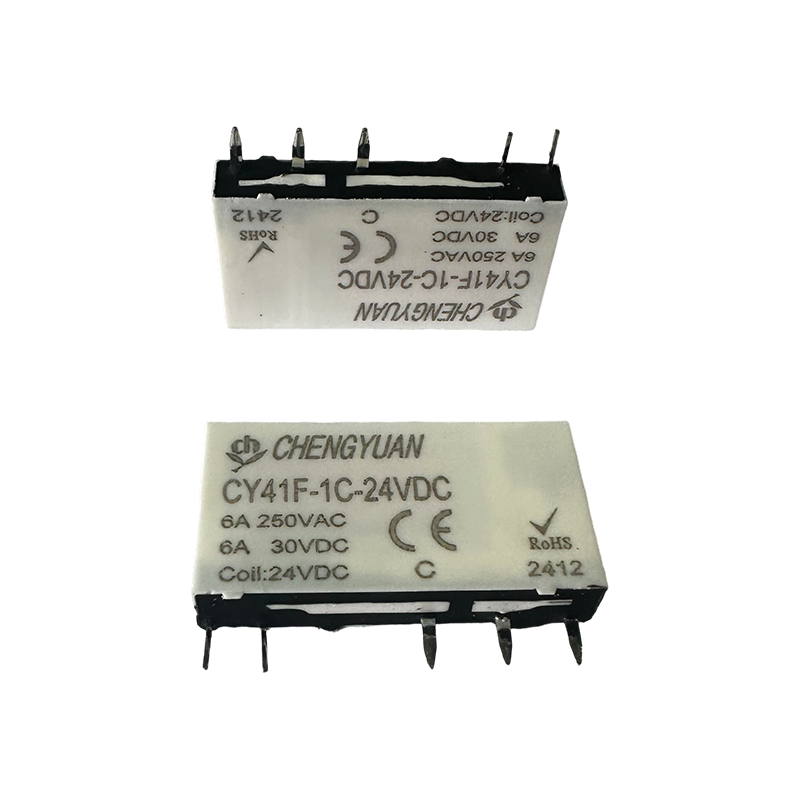

Le relais CY41F (41F) est un relais ultra-compact et ultra-mince de puissance moyenne avec une é

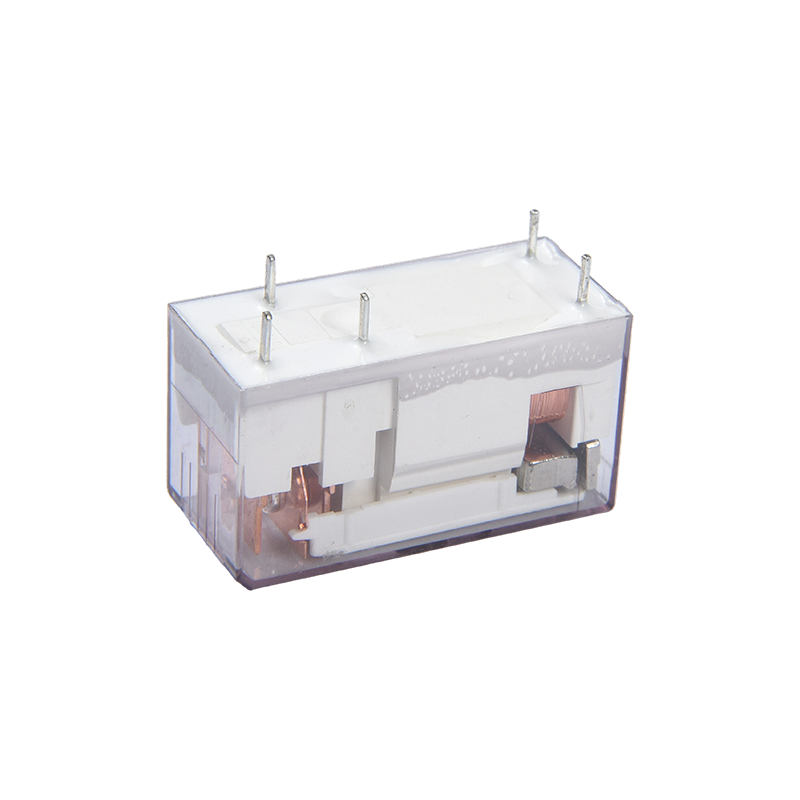

Parmi les nombreux relais montés sur PCB, le relais CY115F1 se distingue par sa capacité de cha

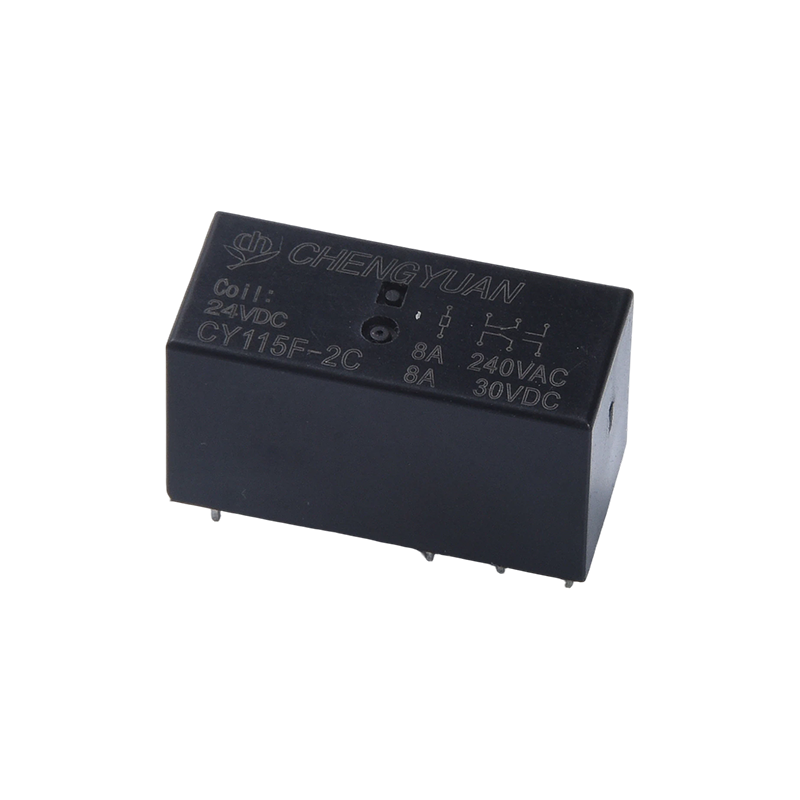

Le relais CY115F2 est un relais de puissance à 8 broches avec une configuration de contact bipol

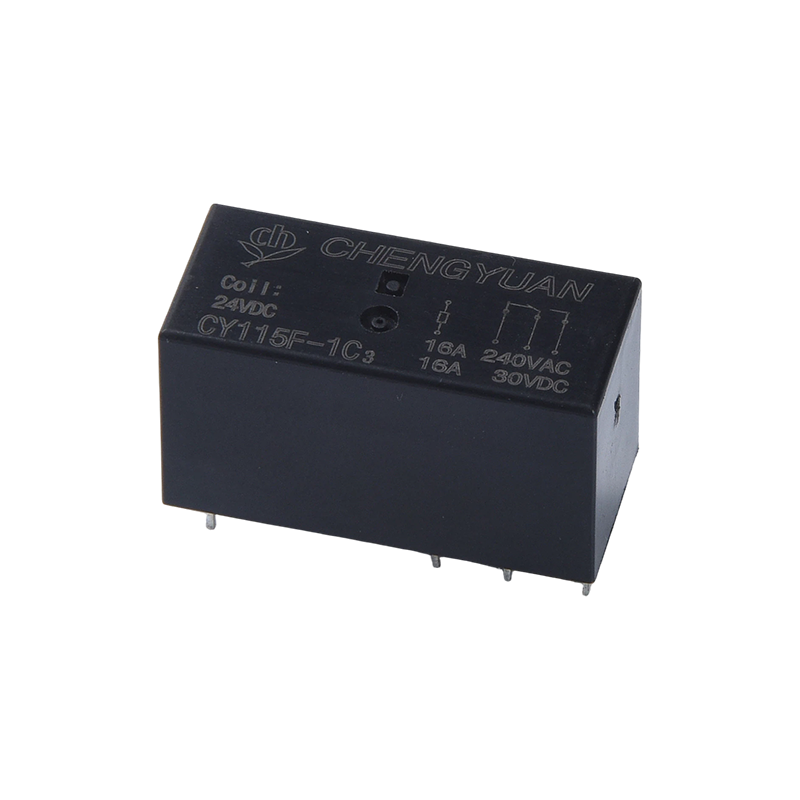

Le relais CY115F3 est un relais hautes performances monté sur PCB qui offre une capacité de cha
Écoutez le démarrage d'un moteur de convoyeur de 15 kW et vous entendez un bruit sourd plutôt qu'une série de clics. Ce seul son répond à la question de savoir comment fonctionne un démarreur de moteur. La tension de commande atteint une bobine, la bobine crée un ...
EN SAVOIR PLUSUn fusible NH de 100 A avec un pouvoir de coupure de 120 kA et un fusible de 100 A avec un pouvoir de coupure de 20 kA sont presque identiques en rayon, transportent le même courant en service normal et s'adaptent souvent au même support. Ils se comportent complètement...
EN SAVOIR PLUSUn contacteur haute puissance commence à avoir de l'impoutance lorsqu'un relais normal ne peut plus absorber la charge. Concrètement, de nombreux contacteurs démarrent au-dessus de 15 A et les modèles industriels peuvent commuter des centaines ou des milliers d...
EN SAVOIR PLUSUn relais électromagnétique est un interrupteur à commande électrique qui utilise un champ magnétique entraîné par bobine pour ouvrir ou fermer un ou plusieurs jeux de contacts, permettant à un signal de commande de faible puissance de commuter en toute sécurité une charge beaucoup plus importante. En tant que catégorie fondamentale de composants de relais , il constitue l'épine dorsale d'innombrables composants de commande électrique systèmes, des panneaux d'automatisation industrielle aux appareils électroménagers. La valeur fondamentale d'un relais électromagnétique réside dans l'isolation galvanique : le circuit de commande et le circuit de charge ne se touchent jamais, ce qui protège l'électronique de commande sensible des pointes de tension et des surintensités.
Un bien conçu relais de commande combine un temps de réponse rapide, une résistance de contact stable et une longue durée de vie mécanique, et ces trois facteurs déterminent ensemble la fiabilité d'un système de contrôle au fil des années de fonctionnement continu. Les ingénieurs évaluent généralement les relais sur plusieurs dimensions mesurables plutôt que de s'appuyer sur une seule spécification. C'est pourquoi la comparaison basée sur les données est essentielle à une sélection éclairée. Les sections ci-dessous présentent des références de performances, des tendances d'application et des comparaisons structurelles pour donner une image claire et pratique du comportement des relais électromagnétiques dans des conditions de fonctionnement réelles.
En comparant composants de relais , quatre paramètres sont systématiquement les plus importants : la charge nominale des contacts, la fréquence de commutation, la durée de vie mécanique et la tension de tenue diélectrique. Le graphique à barres horizontales ci-dessous place côte à côte les relais à usage général, les relais de contrôle, les relais de puissance et les relais de signal dans ces catégories afin que les différences soient faciles à lire d'un seul coup d'œil. Remarquez comment relais de commande les unités ont tendance à privilégier la fréquence de commutation et la durée de vie mécanique par rapport à la charge de contact brute, ce qui reflète leur rôle dans les tâches de commutation fréquentes et répétitives plutôt que dans les interruptions de courant importantes. Les relais de puissance, en revanche, sont conçus pour gérer des charges plus importantes mais fonctionnent moins fréquemment, illustrant un compromis de conception délibéré plutôt qu'une simple hiérarchie de qualité. La lecture de ce tableau ainsi que des données d'application dans les sections suivantes permet de clarifier quelle catégorie de relais correspond à un scénario de contrôle donné.
Cette comparaison basée sur un indice montre que le temps de réponse et la charge de contact sont généralement les points de performance les plus forts d'un système moderne. relais électromagnétique , tandis que l'efficacité de la bobine et la valeur diélectrique se situent dans une bande modérée qui répond toujours aux exigences industrielles standard. Étant donné qu'aucune catégorie de relais ne domine toutes les mesures, la sélection doit toujours être liée aux exigences spécifiques de l'application cible plutôt qu'à un classement générique.
L'un des indicateurs les plus révélateurs de la qualité d'un relais est le comportement de la résistance de contact à mesure que le nombre de cycles de commutation augmente. Une surface de contact stable et à faible résistance tout au long de sa durée de vie nominale signifie moins de chutes de tension, moins de génération de chaleur et un risque moindre de soudage par contact ou de piqûres. Le graphique linéaire ci-dessous suit la résistance de contact à travers cinq étapes d'un test de durée de vie mécanique typique pour un relais de commande évalué pour les tâches répétitives. Une augmentation progressive et contrôlée de la résistance est attendue et normale, mais une forte pointe à n'importe quel stade signale généralement une fatigue ou une contamination du matériau de contact. Ce type de données longitudinales est bien plus utile pour les ingénieurs qu'une mesure ponctuelle unique, car elles révèlent comment le composant se dégrade dans le cadre d'une utilisation réaliste et cumulative.
Dans la gamme testée, la résistance n’augmente que modestement, passant d’environ 15 mΩ à 10 000 cycles à environ 40 mΩ à 500 000 cycles , une courbe qui reste dans des tolérances acceptables pour la plupart des applications de contrôle. Ce type de tendance prévisible et graduelle permet aux ingénieurs de planifier les intervalles de maintenance en toute confiance au lieu de réagir à des pannes inattendues. Il montre également pourquoi le choix des matériaux de contact et la qualité de la conception des bobines influencent directement la fiabilité à long terme de tout relais électromagnétique déployés dans des environnements à service continu.
Comprendre comment composants de commande électrique sont répartis dans tous les secteurs, ce qui permet de comprendre pourquoi la conception des relais varie autant d'une gamme de produits à l'autre. Le graphique à barres verticales ci-dessous détaille la part d'utilisation typique dans cinq secteurs communs, sur la base de modèles d'application sur le terrain agrégés plutôt que d'un seul projet. L'automatisation industrielle reste le plus gros consommateur de composants de relais, car les panneaux de commande, les automates et les démarreurs de moteur dépendent tous fortement d'une commutation fiable. L'électronique automobile et les systèmes d'alimentation suivent de près, chacun avec ses propres exigences en matière de vibrations, de température ou de cycles de charge qui façonnent les choix de spécifications des relais.
L’automatisation industrielle représente environ 32 % du déploiement de relais typique , reflétant le grand nombre de points de commutation dans une armoire de commande moderne, des contacteurs de moteur aux verrouillages de signaux. Les appareils électroménagers et les équipements de communication représentent une part plus petite mais néanmoins significative, privilégiant généralement les composants de relais compacts et de faible puissance par rapport aux unités plus lourdes que l'on trouve dans les environnements industriels. Cette répartition illustre pourquoi une conception de relais unique convient rarement à tous les marchés et pourquoi les fabricants proposent généralement plusieurs familles de relais adaptées à différentes exigences de charge, de taille et de cyclage.
Une carte radar est particulièrement utile pour comparer relais de commande , des conceptions de relais à usage général, de relais de puissance et de relais de signal, car elles présentent des compromis sur plusieurs dimensions à la fois plutôt que de tout réduire à un seul score. Le tableau ci-dessous compare ces quatre familles de relais en termes de capacité de charge, de vitesse de réponse, de durabilité mécanique, d'efficacité spatiale et de stabilité thermique. Chaque forme représente une philosophie de conception différente : un relais de puissance met l'accent sur la capacité de charge et la durabilité, mais tire vers l'intérieur sur l'efficacité de l'espace, tandis qu'un relais de signal fait le contraire, privilégiant la compacité et la vitesse plutôt que la puissance de commutation brute. Lire le tableau de cette façon aide les ingénieurs à adapter une famille de relais aux contraintes de leur circuit spécifique plutôt que de supposer qu'un type est universellement supérieur.
Les formes superposées montrent clairement qu'un relais de puissance s'étend le plus loin en termes de capacité de charge et de durabilité, ce qui le rend adapté à la commutation de moteurs et de charges inductives lourdes, tandis qu'un relais de signalisation reste compact et rapide, mieux adapté aux circuits logiques à faible courant. Aucune des deux formes ne couvre l’intégralité du graphique, c’est là l’essentiel : chaque type de relais est un compromis délibéré plutôt qu’un compromis. Un relais de commande se situe généralement entre ces deux extrêmes, équilibrant une gestion de charge modérée avec une vitesse de réponse élevée pour les tâches d'automatisation répétitives. Ce type de comparaison multidimensionnelle est souvent plus utile lors de la révision de la conception que d'examiner isolément une valeur de feuille de données unique.
Choisir parmi composants de relais commence par clarifier le type de charge, la fréquence de commutation et les conditions environnementales du circuit cible. Un relais correctement dimensionné pour l'application fonctionnera à moindre température, durera plus longtemps et réduira la fréquence des maintenances imprévues. Le tableau ci-dessous résume les conseils pratiques de sélection pour quatre scénarios courants rencontrés par les ingénieurs lors de la spécification d'un relais électromagnétique pour un nouveau design.
| Demande | Type de relais recommandé | Exigence clé |
|---|---|---|
| Démarrage du moteur | Relais de puissance | Tolérance élevée de courant d'appel |
| Verrouillage API | Relais de contrôle | Commutation rapide et répétitive |
| Routage des signaux | Relais de signaux | Faible résistance de contact |
| Contrôle des appareils | Relais à usage général | Encombrement compact, charge modérée |
Au-delà de l’adéquation de la catégorie du relais à la charge, plusieurs contrôles pratiques permettent d’assurer un résultat stable à long terme :
Les données de performances indiquées ci-dessus ne sont pas le fruit du hasard ; c'est le résultat d'une sélection cohérente de matériaux, d'un enroulement précis de la bobine et d'un placage par contact contrôlé tout au long du processus de fabrication. Les lignes de production automatisées réduisent les variations entre les unités, ce qui est particulièrement important pour composants de commande électrique utilisé dans les circuits liés à la sécurité où un comportement cohérent compte autant que des performances optimales. Le choix du matériau des contacts joue également un rôle majeur : les contacts en alliage d'argent sont couramment utilisés pour leur équilibre de conductivité et de résistance aux arcs, tandis que la classe d'isolation de la bobine détermine la marge thermique que le relais conserve sous tension continue.
Le contrôle qualité au niveau des composants comprend généralement des tests de tenue diélectrique, un échantillonnage de résistance de contact et un cycle de vie mécanique dans des conditions de terrain simulées. Ce sont ces contrôles qui permettent à un relais de commande pour fonctionner de manière prévisible sur la courbe de résistance présentée précédemment, plutôt que de se dégrader de manière imprévisible après quelques milliers de cycles. Pour les ingénieurs qui spécifient des composants de relais à grande échelle, interroger un fournisseur sur ses contrôles de processus est souvent aussi instructif que consulter la fiche technique elle-même.
Ningbo Chengyuan Chuangke Electronics Co., Ltd. est une filiale de Ningbo Yinzhou Chengyuan Electronic Device Factory. Ayant été profondément engagé dans la fabrication de relais pendant près de 30 ans , la société fonctionne comme un fabricant professionnel intégrant la R&D, la production et la vente de relais électromagnétique et connexe composants de relais . Son principe fondamental, « l'honnêteté comme fondement et la qualité comme âme », est soutenu par un travail d'équipe efficace visant à bâtir une réputation de produits fiables sur les marchés nationaux et internationaux.
L'usine a introduit des équipements de production automatisés, sélectionne des matériaux de haute qualité et applique des contrôles stricts des processus tout au long de la chaîne de production pour garantir la stabilité et la durabilité des unités finies. Basée sur le marché intérieur, l'entreprise étend activement sa présence internationale, et l'accent mis sur la qualité et le service honnête l'a aidée à se forger une reconnaissance auprès des clients tant au pays qu'à l'étranger. Guidée par l'innovation technologique continue, Ningbo Chengyuan Chuangke Electronics Co., Ltd. s'efforce de favoriser la modernisation industrielle et vise à rester un partenaire fiable pour les organisations d'approvisionnement. composants de commande électrique .
Q1 : Quel est le principal avantage d’un relais électromagnétique par rapport à un interrupteur statique ?
A1 : Le principal avantage est une véritable isolation électrique entre le circuit de commande et le circuit de charge, ainsi qu'une résistance de contact généralement faible en fonctionnement fermé, ce qui permet de limiter l'accumulation de chaleur à des fréquences de commutation modérées.
Q2 : En quoi un relais de contrôle est-il différent d'un relais de puissance ?
A2 : Un relais de commande est généralement optimisé pour une commutation rapide et fréquente dans les circuits logiques et de verrouillage, tandis qu'un relais de puissance est conçu pour gérer des courants plus importants en mettant davantage l'accent sur la capacité de charge et la durabilité mécanique.
Q3 : Quels facteurs affectent le plus la durée de vie mécanique des composants du relais ?
A3 : La qualité du matériau de contact, la conception du ressort, la fréquence de commutation et la température ambiante sont les principaux facteurs, le contrôle cohérent du processus de fabrication jouant également un rôle important dans la stabilité à long terme.
Q4 : Le même type de relais peut-il être utilisé dans différentes industries ?
A4 : Dans de nombreux cas, oui, mais des facteurs spécifiques à l'application tels que l'exposition aux vibrations, la température ambiante et le cycle de service rendent souvent plus pratique la sélection d'une catégorie de relais adaptée aux conditions de fonctionnement typiques de cette industrie.
Q5 : Comment les ingénieurs devraient-ils aborder la sélection des composants de commande électrique pour un nouveau projet ?
A5 : Commencez par définir le courant de charge, la fréquence de commutation et les conditions environnementales, puis comparez les types de relais candidats à ces exigences à l'aide des données de performances de la fiche technique et, si possible, des informations sur les processus du fabricant.
