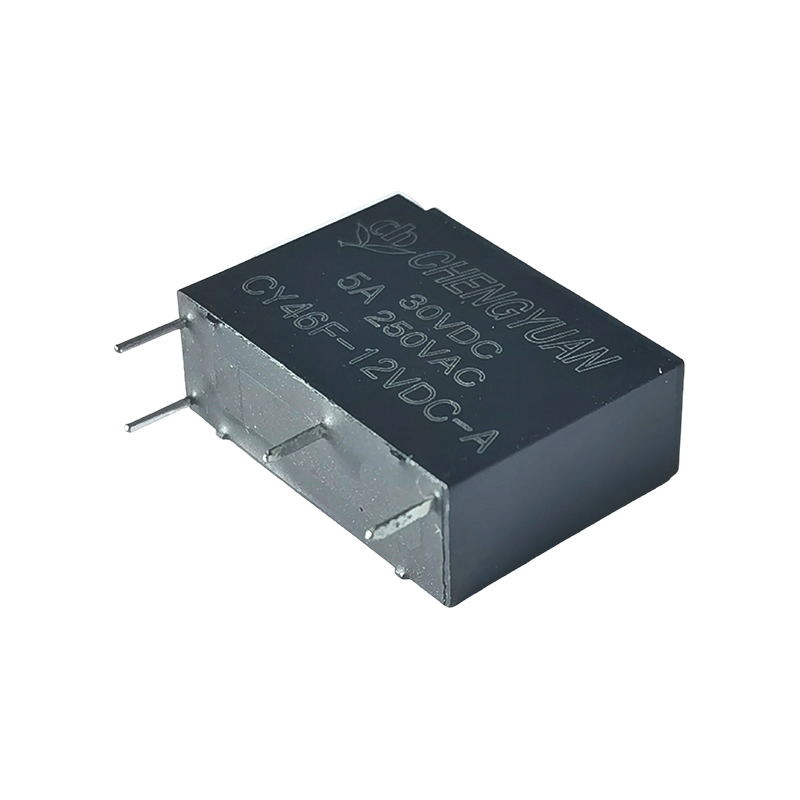

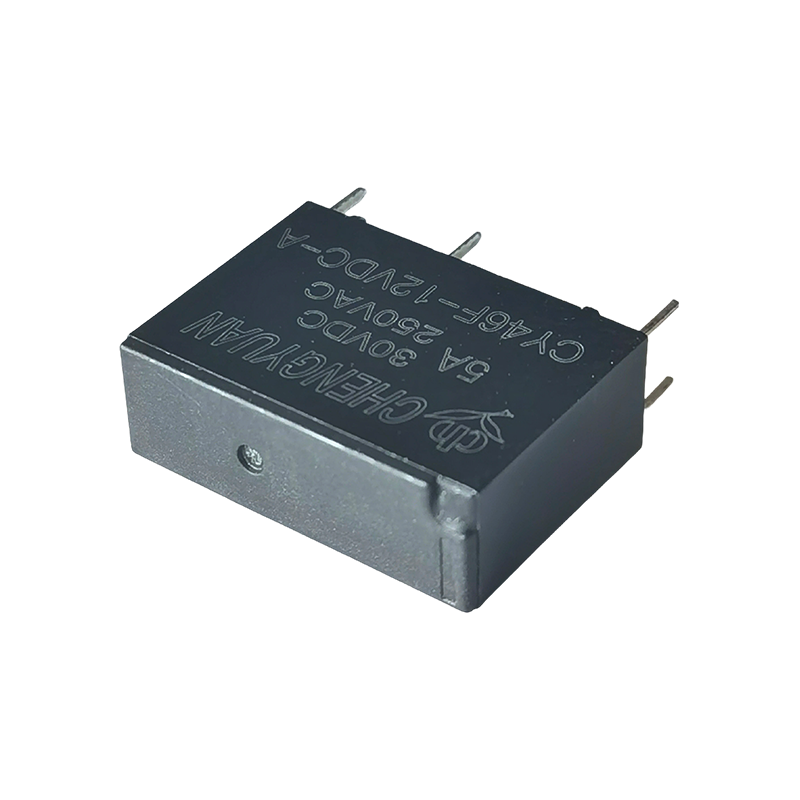

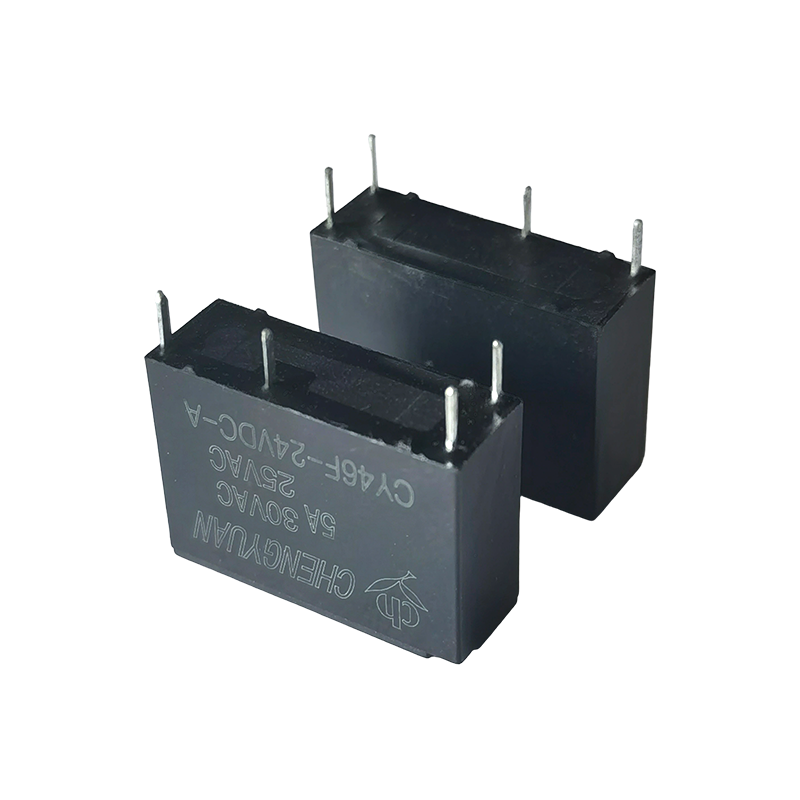

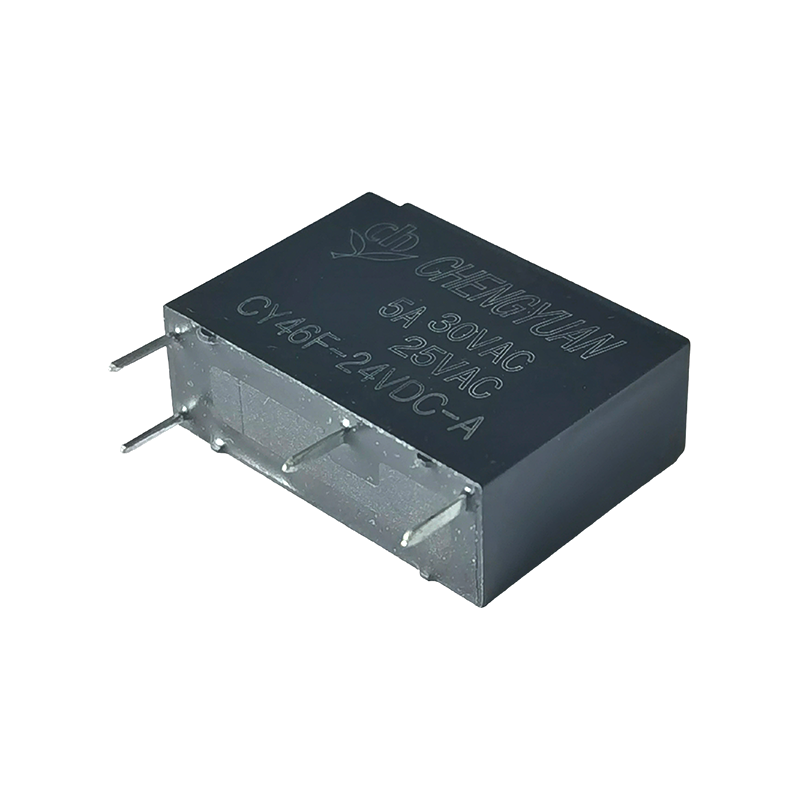

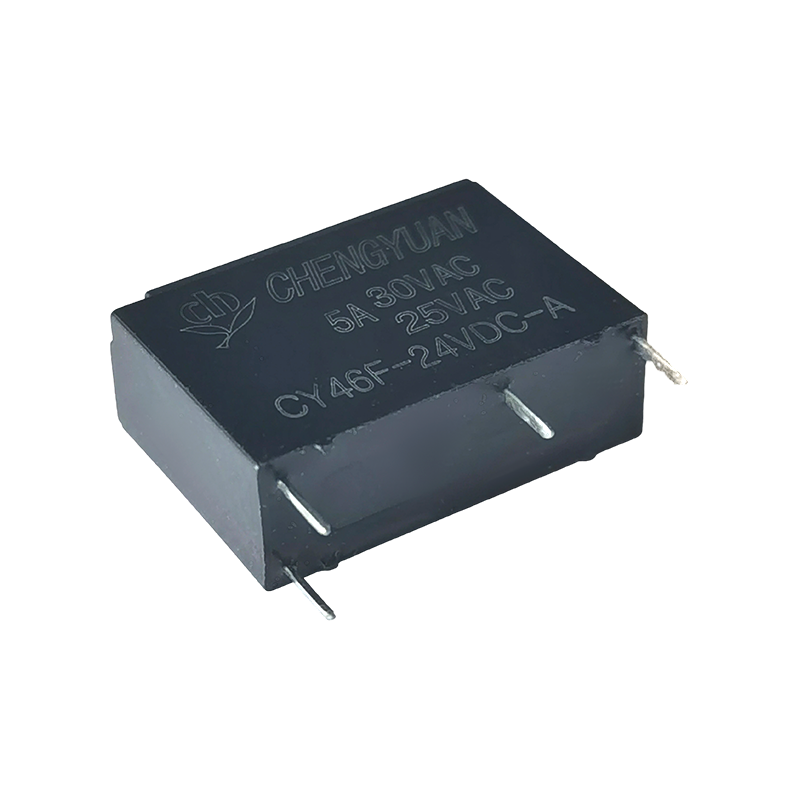

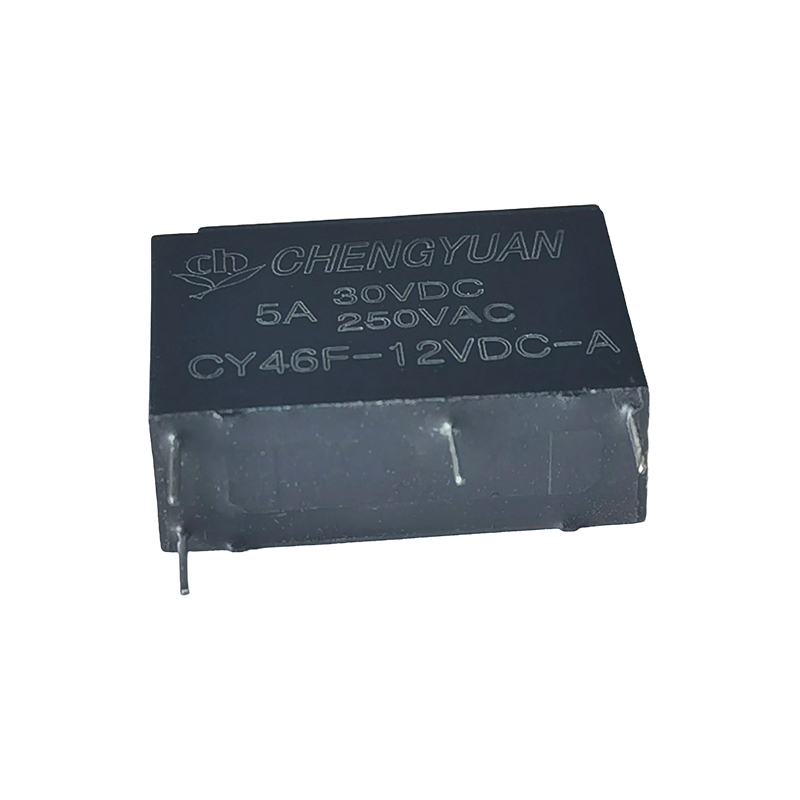

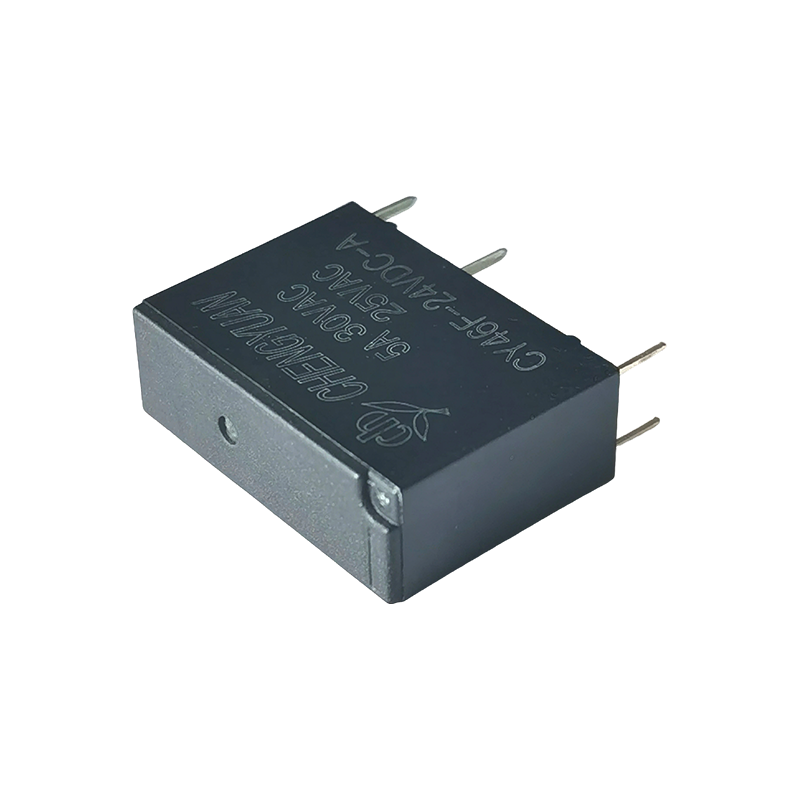

Caractéristiques :
• Taille compacte (20*7,2*16,6 mm), adaptée aux circuits imprimés haute densité
• Haute tension de tenue : 4000V (entre bobine et contacts)
• Capacité de commutation des contacts 5 A
Applications typiques :
1. Petits appareils électroménagers : contrôle marche/arrêt pour les petits appareils électroménagers tels que les mini cuiseurs à riz, les petits humidificateurs, les bouilloires électriques portables et les petits ventilateurs domestiques, répondant aux exigences de conception de miniaturisation de ces produits ;
2. Appareils électroniques grand public : banques d'alimentation, petits adaptateurs, modules de contrôle de charge de produits numériques et commutation de circuits dans de petits lecteurs audio et vidéo, tirant parti de leur taille ultra-petite pour les configurations de circuits imprimés denses ;
3. Contrôle auxiliaire industriel : commutation de signal de petit capteur, modules d'extension PLC miniatures et circuits de contrôle auxiliaires pour les équipements d'automatisation (tels que le contrôle des voyants lumineux, les pilotes de petites électrovannes), compatibles avec les tensions de contrôle industrielles courantes de 5VDC-24VDC ;
4. Terminaux de maison intelligente : gestion de l'alimentation pour les nœuds de capteurs intelligents, les petits commutateurs intelligents et les modules de réception de télécommande sans fil, répondant aux exigences de conception de faible consommation et de miniaturisation des appareils de maison intelligente ;
5. Équipements auxiliaires de sécurité et médicaux : circuits de déclenchement de signaux pour les petits détecteurs de sécurité (tels que les capteurs de portes et de fenêtres, les détecteurs de fumée) et commutation de circuits internes pour les équipements auxiliaires médicaux portables (tels que les petits oxymètres de pouls), assurant un fonctionnement stable ;
6. Auxiliaire électronique automobile : circuits de commande pour les petits appareils électriques dans les intérieurs de voiture (tels que les ventilateurs de voiture, les lumières ambiantes), compatibles avec les spécifications de tension 12 V CC courantes dans les véhicules.
Coordonnées
| Tapez | CY46F |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 5A250 VCA |
| Max. courant de commutation | 5A |
| Max. tension de commutation | 250VAC |
| Max. puissance de commutation | 1250VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 20 ms maximum. (Pas de diode) |
| Temps de sortie | 10 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 750VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 4 000 VAC, 50/60 Hz pendant 1 min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 10 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Env. 3,9g |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 40 | 125 | Environ 0,20 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Environ 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

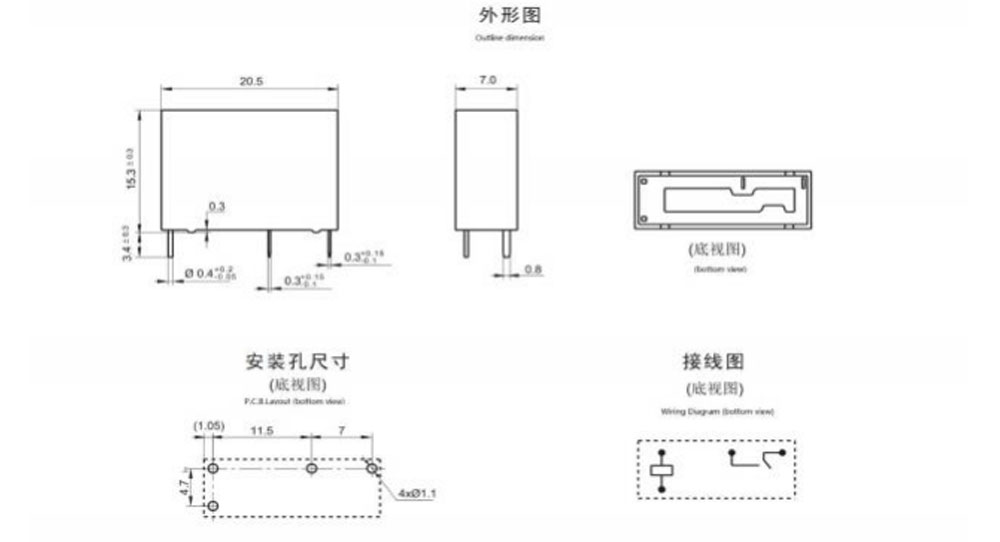

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

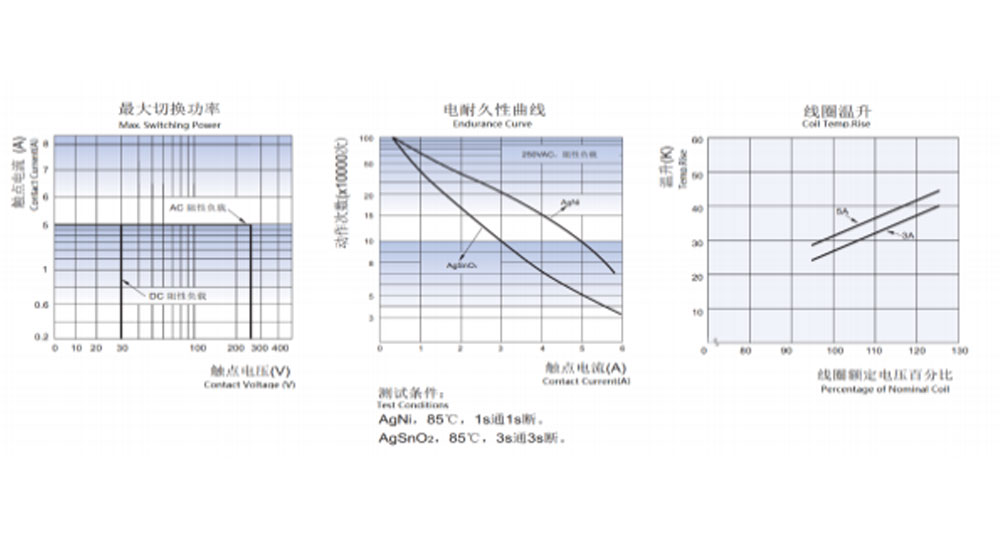

Courbes caractéristiques
Informations de commande
CY46F - 1 - A - 12 V CC - D - T - XX
1 2 3 4 5 6 7
1：Type：CYF3
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : C De C ; H De A ; B De B
4 : Tension nominale : 5,6,9,12,18,24VDC
5 : Bobine Pwor : D-0,36W L-0,2W
6 : Construction de protection : résistante au S-Flux,
Lavable de type scellé SH
7 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Un suffixe spécial personnalisé est disponible après avoir été évalué par CHENGYUAN.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
