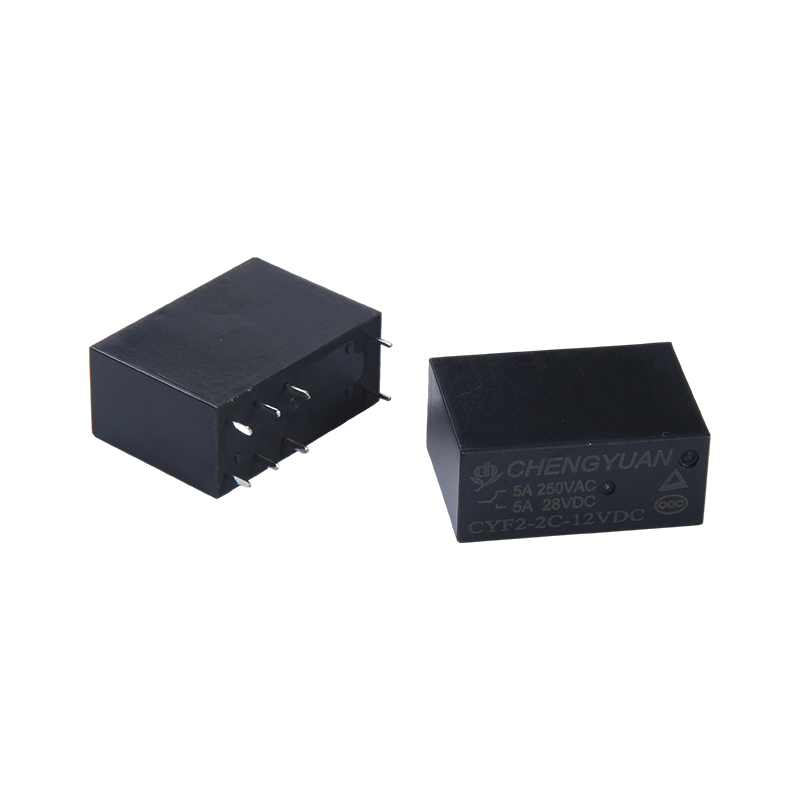

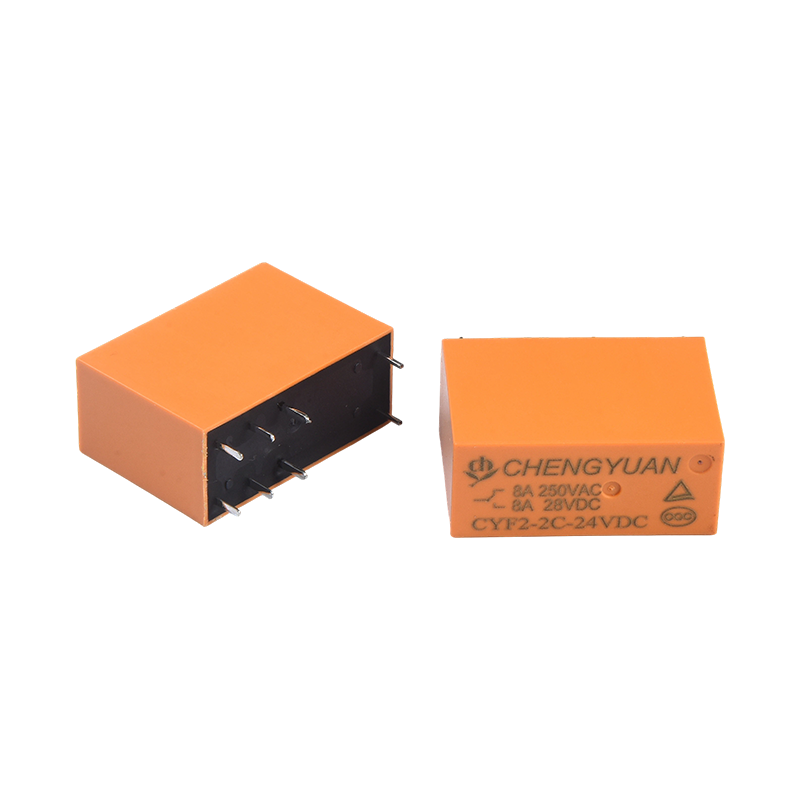

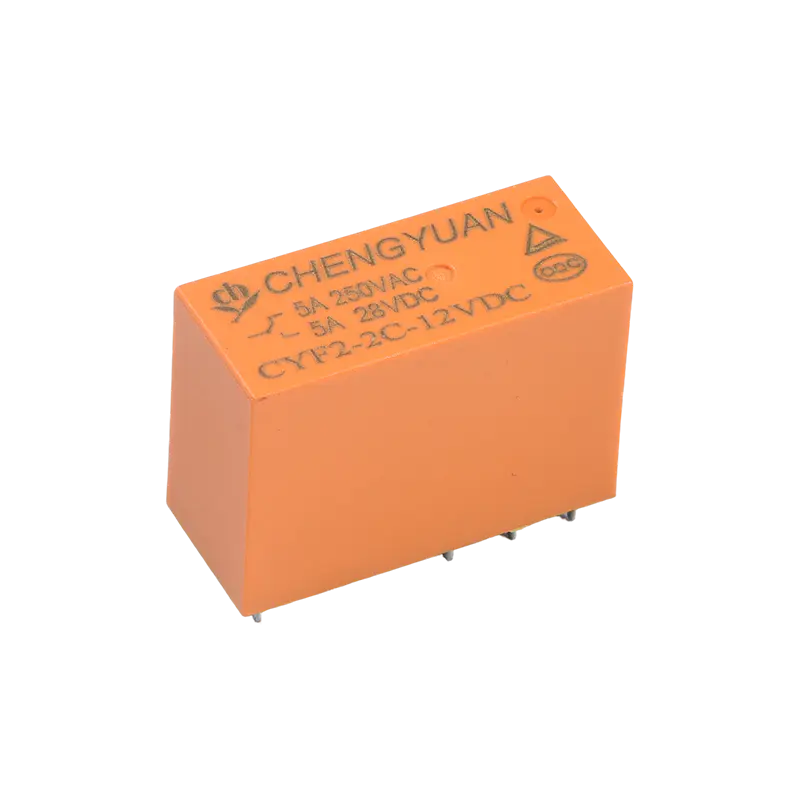

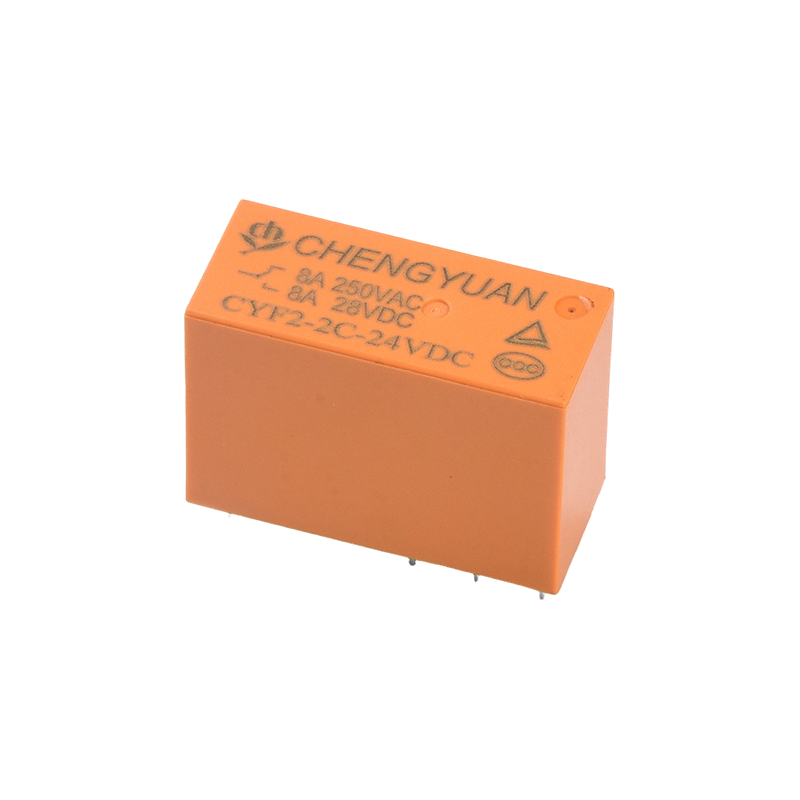

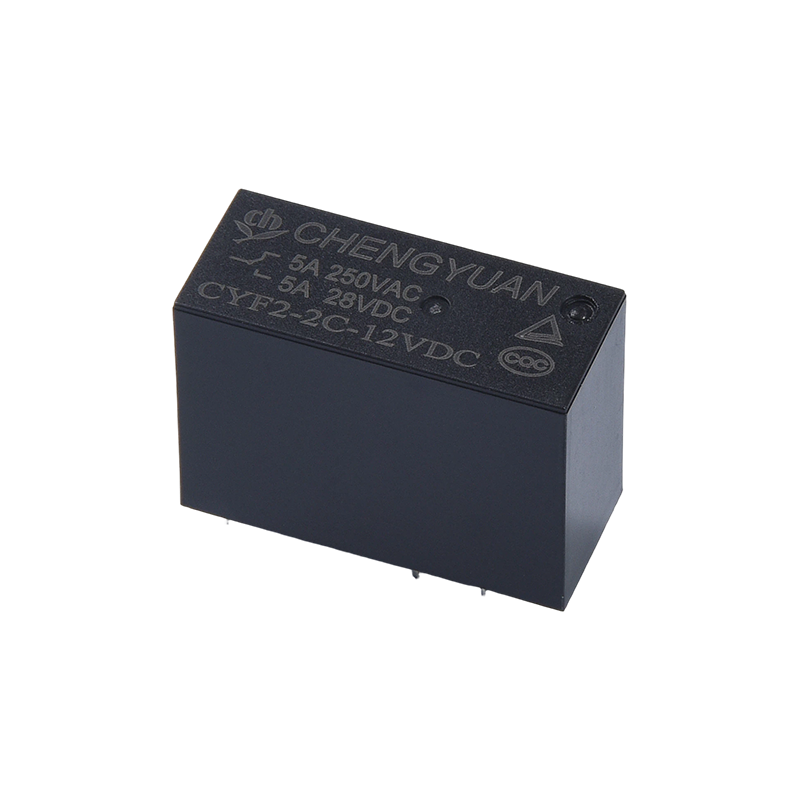

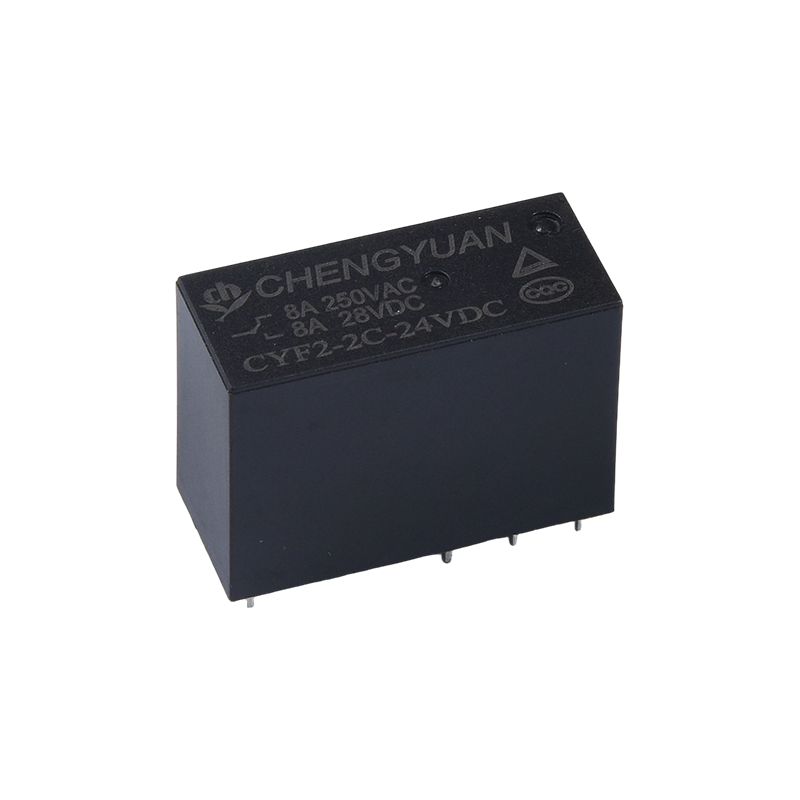

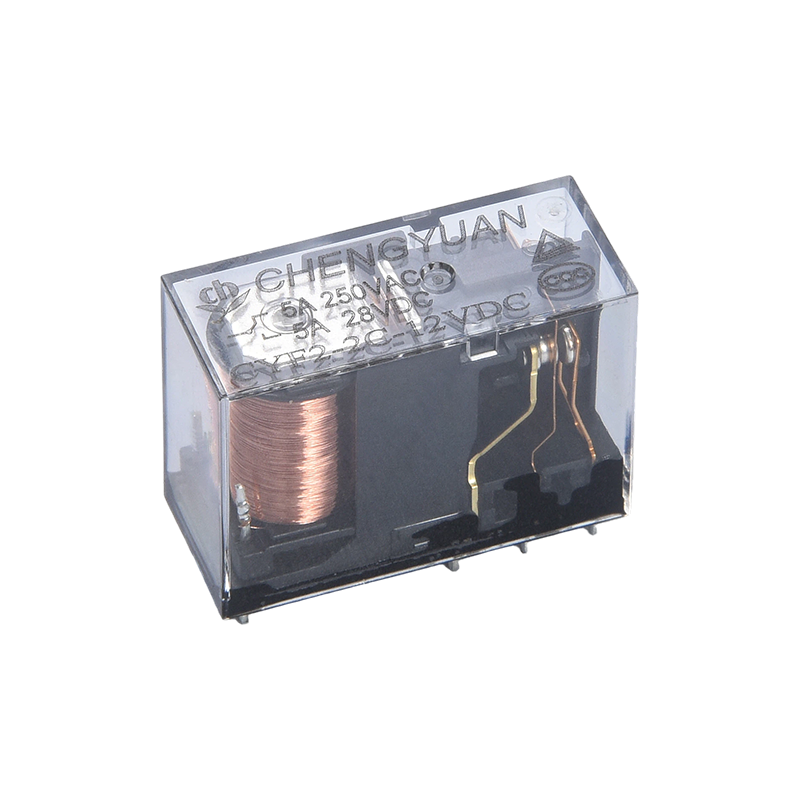

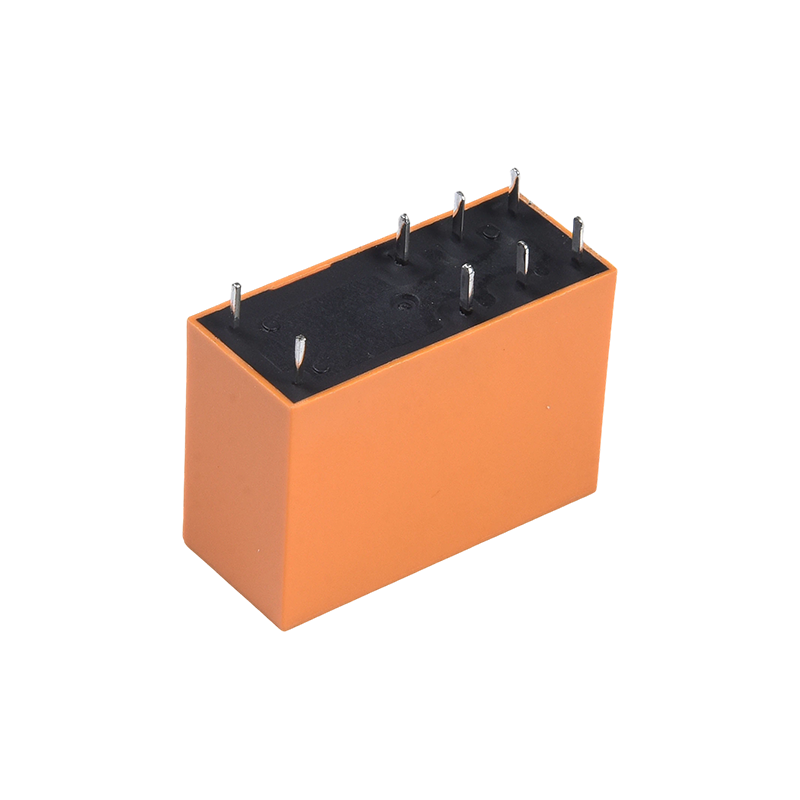

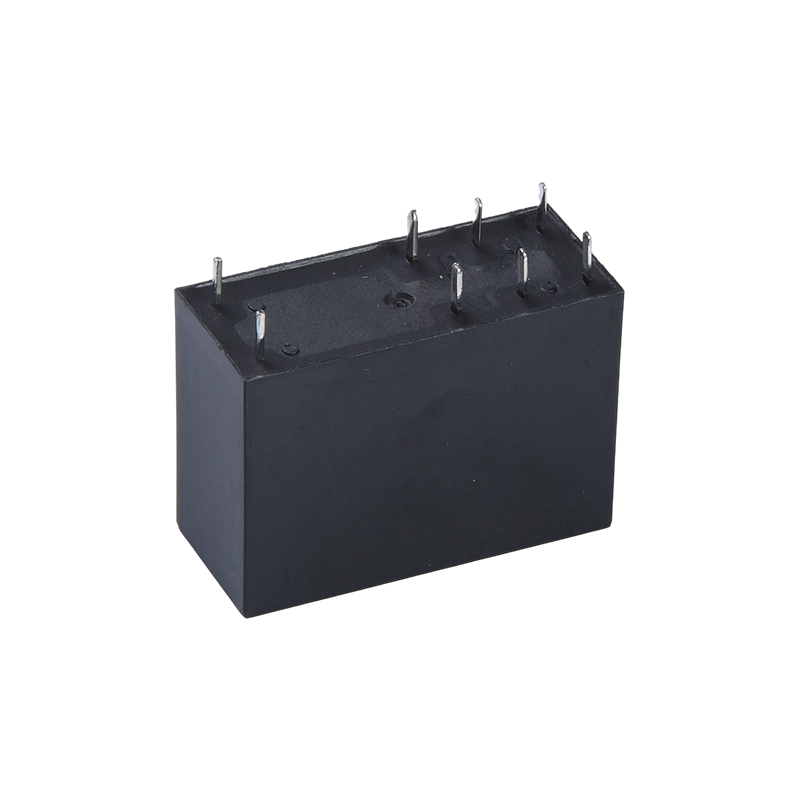

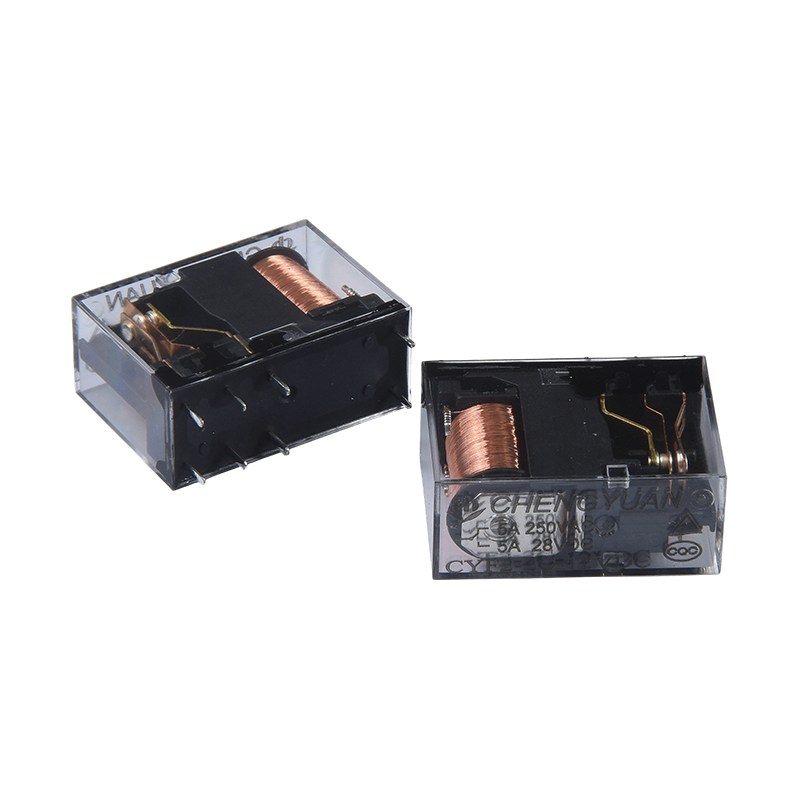

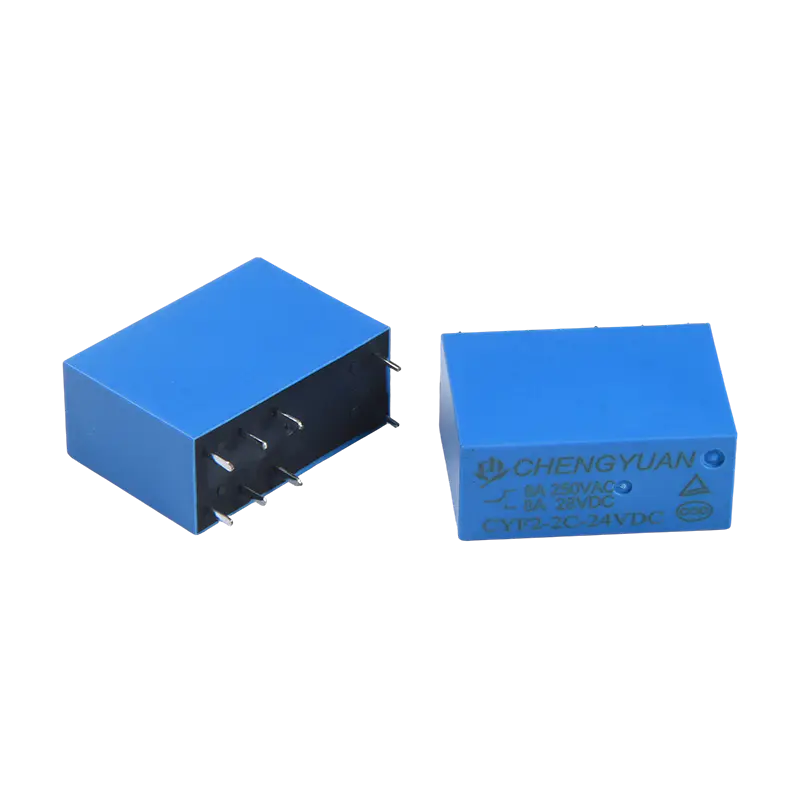

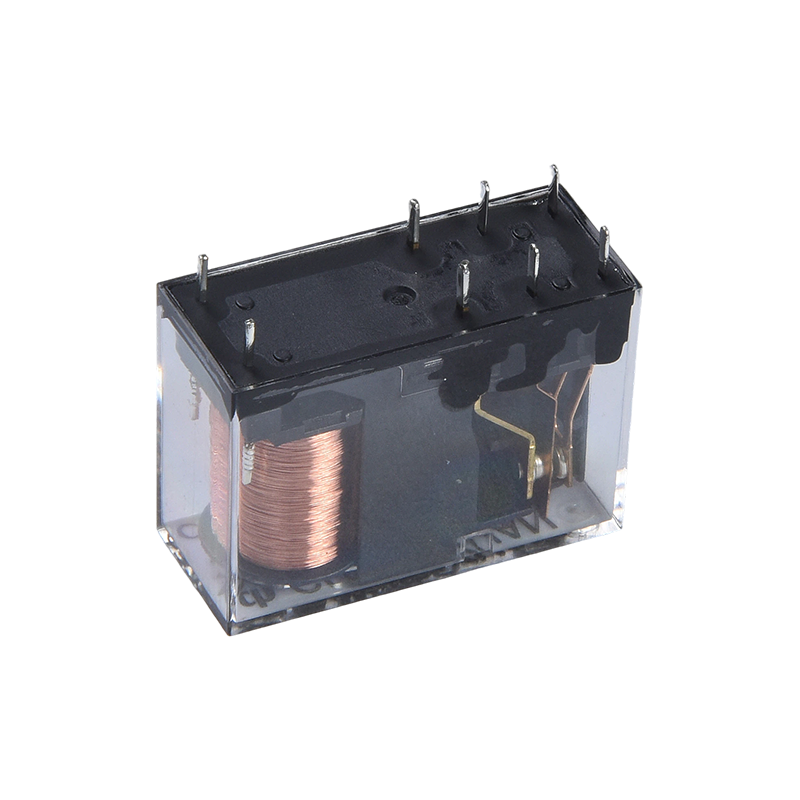

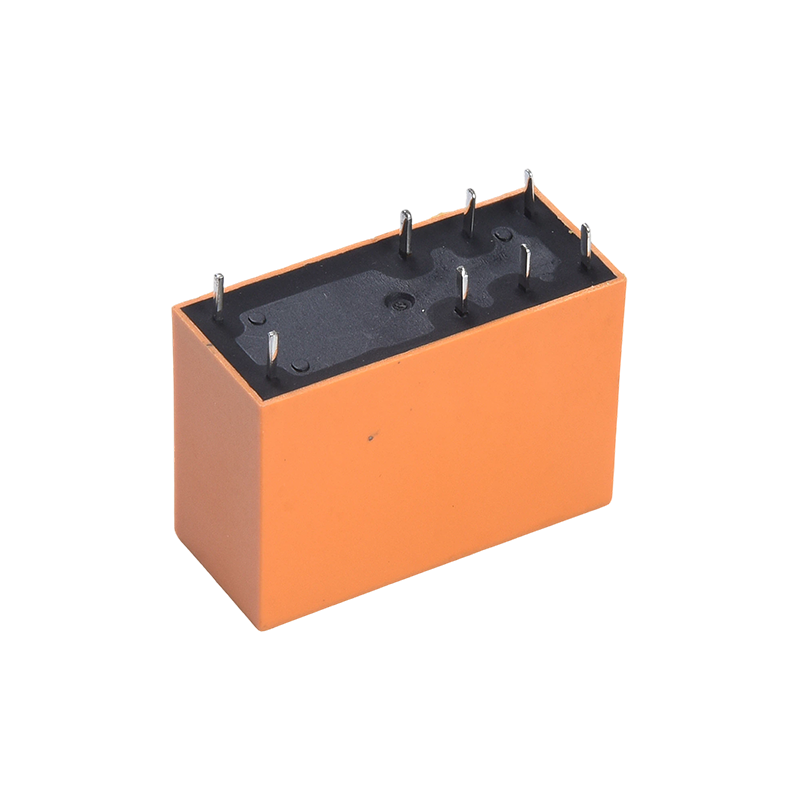

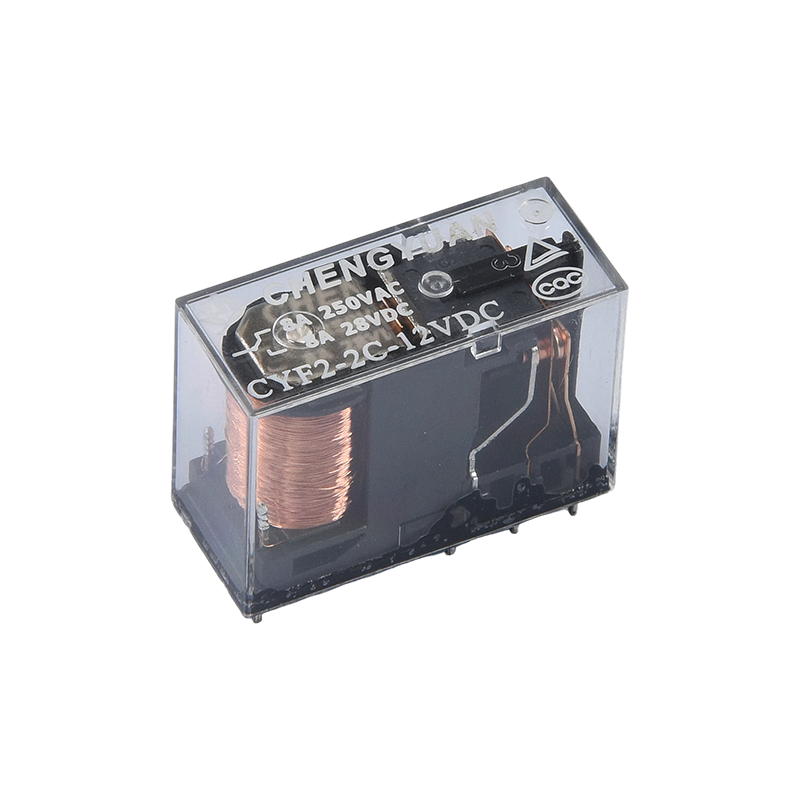

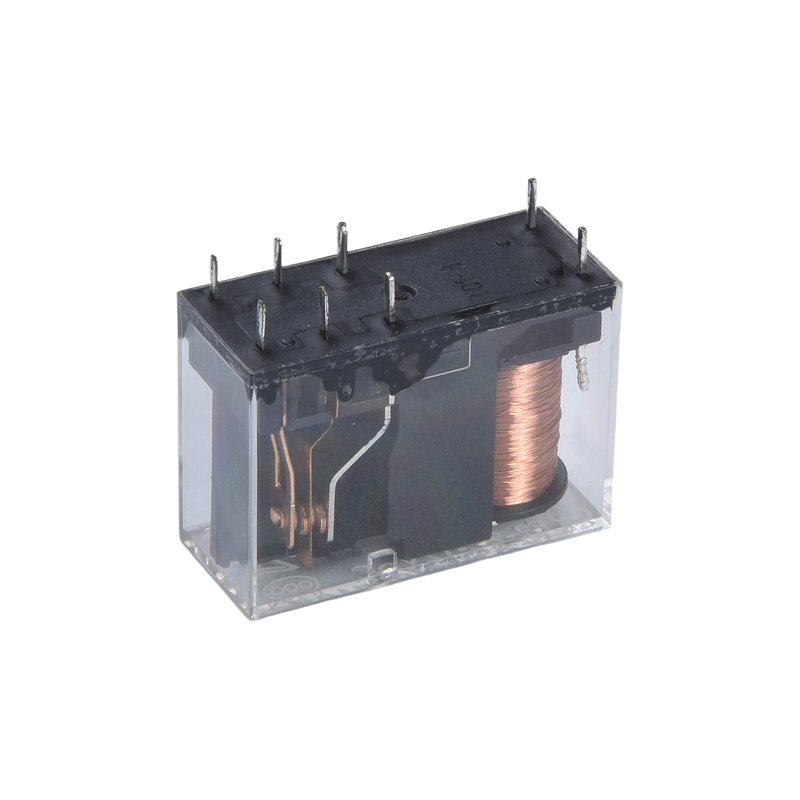

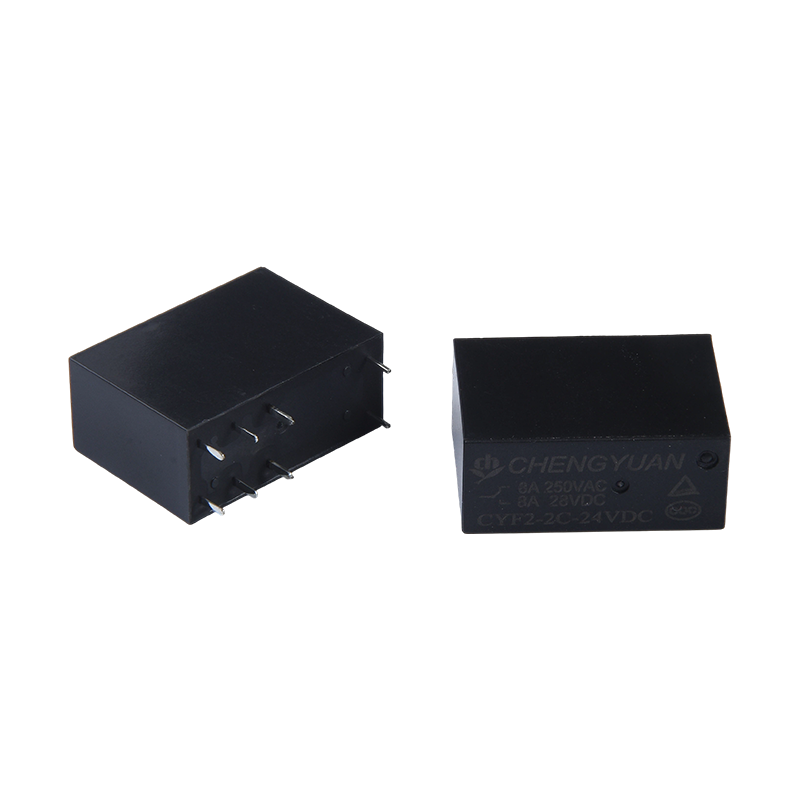

Caractéristiques :
Adaptation à charge élevée : capacité de commutation de contact de 17 A, couvrant plusieurs spécifications de charge (2 jeux de 5A/8A, 1 jeu de 10A/12A/16A), adapté aux différentes exigences du circuit d'alimentation ;
Structure DPDT : la conception bipolaire à double direction permet la commutation simultanée/indépendante de deux ensembles de circuits, élargissant les fonctions de contrôle et réduisant le nombre de composants.
Isolation de tenue haute tension : tension de tenue de 5 000 volts entre la bobine et les contacts, excellentes performances d'isolation, réduisant le risque de panne de circuit ;
Large compatibilité de tension : plage de tension de bobine de 3 V CC à 48 V CC, directement compatible avec divers circuits de contrôle sans avoir besoin de composants de conversion de tension supplémentaires ;

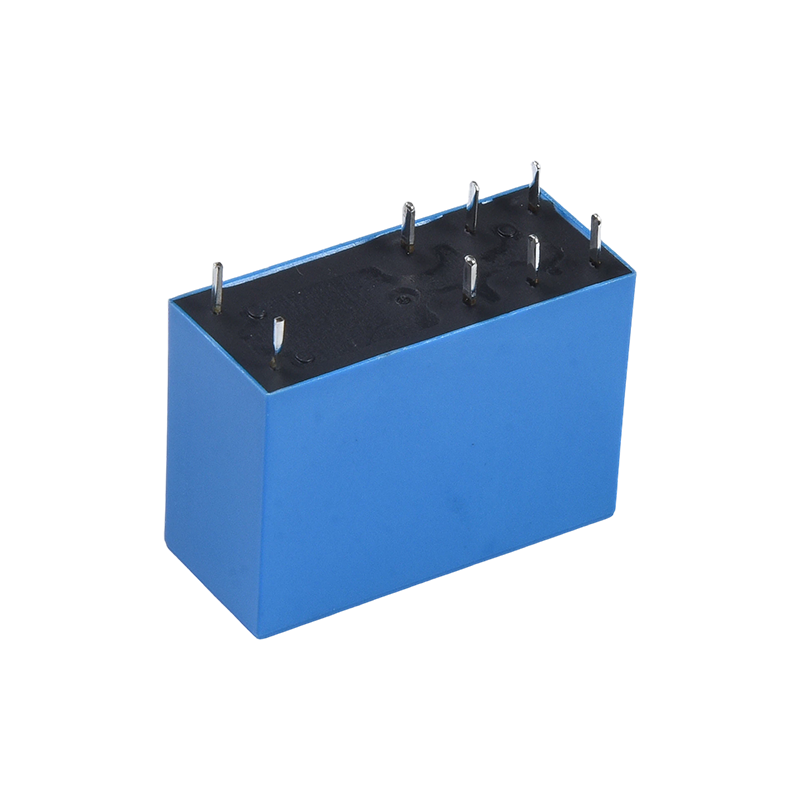

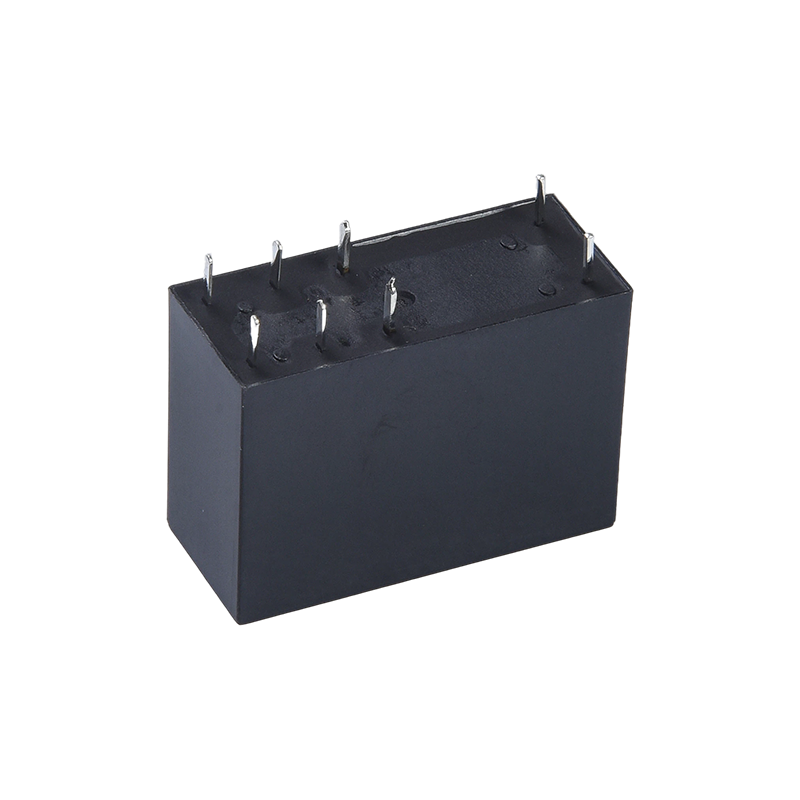

Installation compacte : petite taille, structure à 8 broches, adaptée aux configurations de circuits imprimés haute densité, économisant de l'espace dans l'équipement interne ;
Certification faisant autorité : certifié par TUV et CQC, répondant aux normes de sécurité internationales et nationales, adapté à plusieurs marchés régionaux.

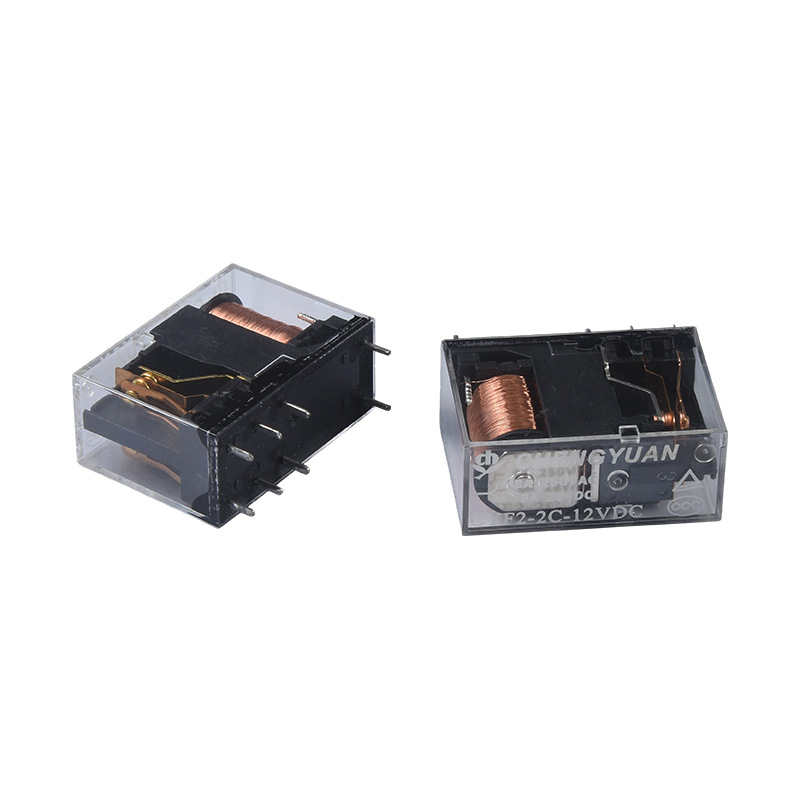

Fonctionnement stable : contrôle de commutation fiable basé sur des principes électromagnétiques, résistance de contact stable, réponse rapide, adapté à un fonctionnement continu dans des environnements à faible consommation.
Assemblage pratique : la structure régulière à 8 broches facilite le soudage automatisé, améliorant l'efficacité de la production et réduisant les erreurs d'assemblage. Applicable
Scénarios :
Domaine industriel : commutation de signaux et contrôle de puissance pour les équipements d'automatisation industrielle, les systèmes de contrôle PLC et les systèmes électriques de machines-outils ;
Protection de l'alimentation : circuits de commutation pour les systèmes d'alimentation sans interruption UPS, garantissant une alimentation continue ;
Appareils électroménagers : circuits de commande pour les gros appareils électroménagers tels que les machines à laver, les réfrigérateurs et les climatiseurs, permettant la commutation de charge et la sélection de mode ;
Audiovisuel et sécurité : commutation de signaux pour équipements audio et contrôle de circuits pour systèmes d'alarme de sécurité ;
Autres appareils électroniques : circuits de commande pour téléviseurs (TV) et modules de gestion de l'alimentation pour petits instruments électroniques.
Coordonnées
| Tapez | CYF2 |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 5A/8A 250 VAC |
| Max. courant de commutation | 8A |
| Max. tension de commutation | 277 VCA |
| Max. puissance de commutation | 2216VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1000VAC, 50/60Hz pendant 1min |
| Entre bobine et contact : 5000VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10800ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360ops./h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Env. 14g |
Données de bobine (à 20 ℃)
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 240 | 12.5 | Environ 0,72 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Environ 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

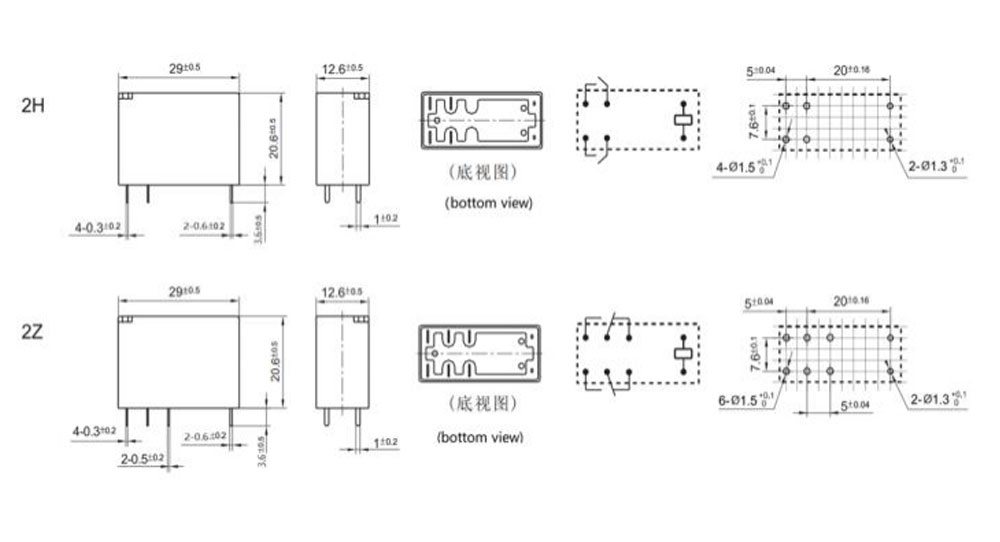

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

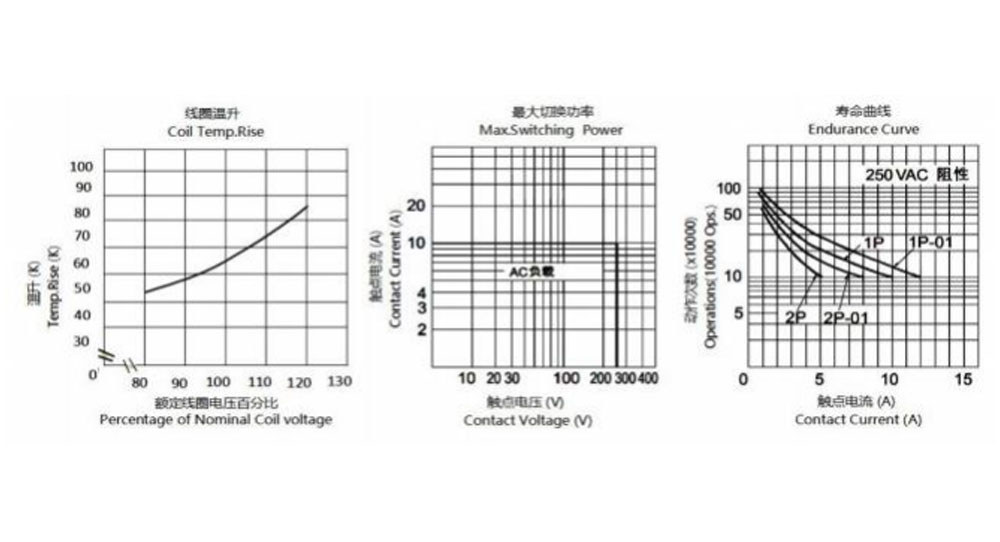

Courbes caractéristiques
Informations de commande
CYF2 H - 2 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Type：CYF2
2 : Son 8A Nil -5A
3 : Nombre de pôles : 2-2 pôles
4 : Modalités de contact : C Fom C ; H De A ; B De B
5 : Tension nominale : 3,5,6,9,12,18,24,48VDC
6 : Couleur du boîtier : T -Transparent, H-Noir, L-Bleu
7 : Bobine Pwor : D-0,72W L-0,54W
8 : Construction de protection : résistante au S-Flux,
Lavable de type scellé SH
9 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que le H2S, le SO2, le NO2, la poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux sont assemblés sur le PCB.
Avertissement : la spécification est à titre de référence uniquement. Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être dans la bonne position pour choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour obtenir des services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
