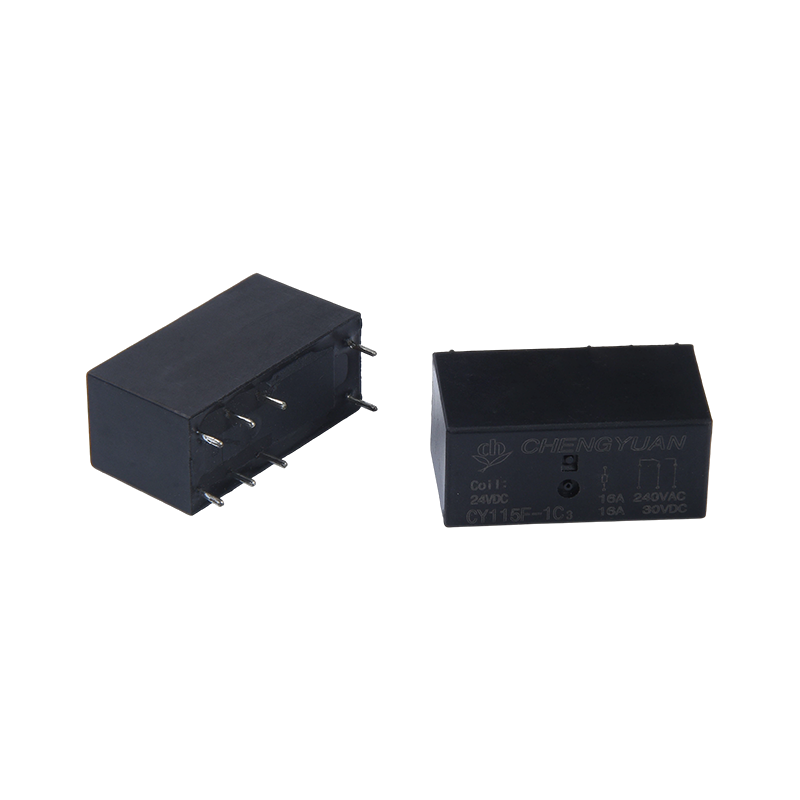

I. Avantages
1. Adaptabilité de charge élevée : une capacité de commutation de contact à courant élevé de 16 A permet la conduite directe de charges de puissance moyenne à élevée sans avoir besoin de circuits d'amplification supplémentaires.
2. Forte adaptabilité environnementale : la résistance à haute tension gère les fluctuations de tension dans les environnements complexes du réseau électrique, réduisant ainsi le risque de panne.
3. Haute polyvalence : une large plage de tension de bobine et un emballage PCB standard garantissent la compatibilité avec diverses conceptions d'équipements industriels, augmentant ainsi la réutilisabilité du produit.

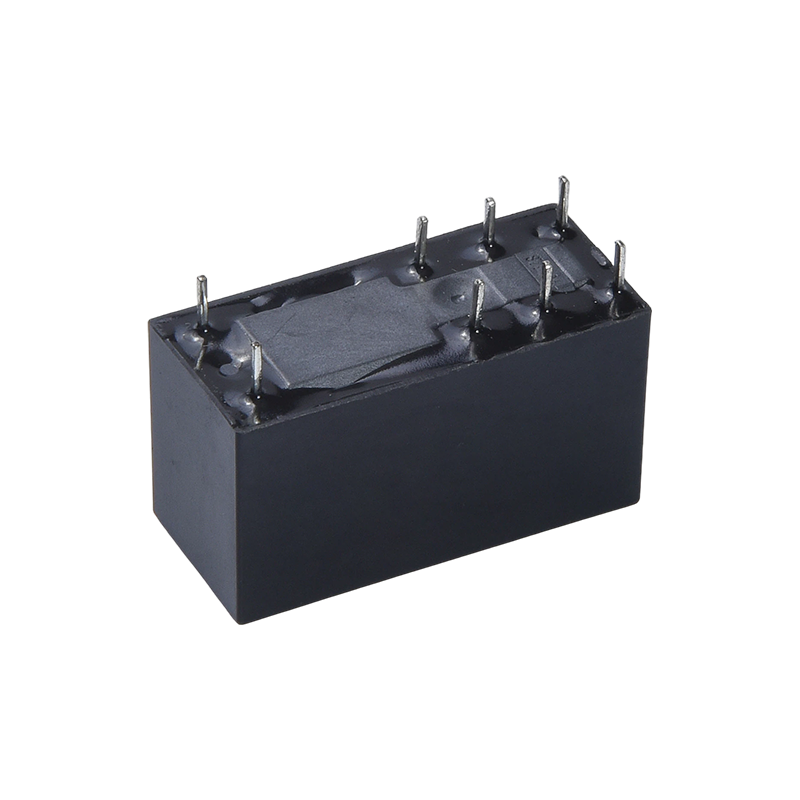

II. Structure du produit et fonctionnalités d'installation
1. Spécifications de l'emballage : utilise un boîtier PCB à 8 broches avec une disposition raisonnable des broches, facilitant le soudage automatisé et l'assemblage de masse ;
2. Conception compacte : la taille compacte répond aux besoins d'installation d'équipements internes denses, économisant de l'espace sur la carte PCB et contribuant à la miniaturisation du produit.
3. Type de structure : la structure SPDT (Single-Pole Double-Throw) fournit une logique de commutation claire, s'adaptant aux divers besoins de commutation de circuits.
III. Scénarios d'application applicables
1. Contrôle industriel : convient pour le contrôle de moteur, la conduite de contacteurs et la commutation de circuits dans les équipements d'automatisation industrielle ;
2. Appareils électroménagers : convient au contrôle de puissance et à la commutation de charge dans les appareils ménagers de haute puissance tels que les climatiseurs, les machines à laver et les réfrigérateurs ;
3. Équipement de sécurité et d'alimentation : applicable au contrôle des commutateurs dans les systèmes de surveillance de sécurité, aux alimentations UPS et à la conversion du circuit inverseur ;
4. Électronique automobile : peut être utilisée pour le contrôle de charge des appareils électriques auxiliaires dans les automobiles (nécessite de faire correspondre les spécifications de tension correspondantes).
Coordonnées
| Tapez | CY115F |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 16 A 250 VAC |
| Max. courant de commutation | 16A |
| Max. tension de commutation | 277 VCA |
| Max. puissance de commutation | 4432VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min. 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 000 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 5000VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G Min. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Env. 13,5g |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal Fleur | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 80.00 | 62.5 | Environ 0,4 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

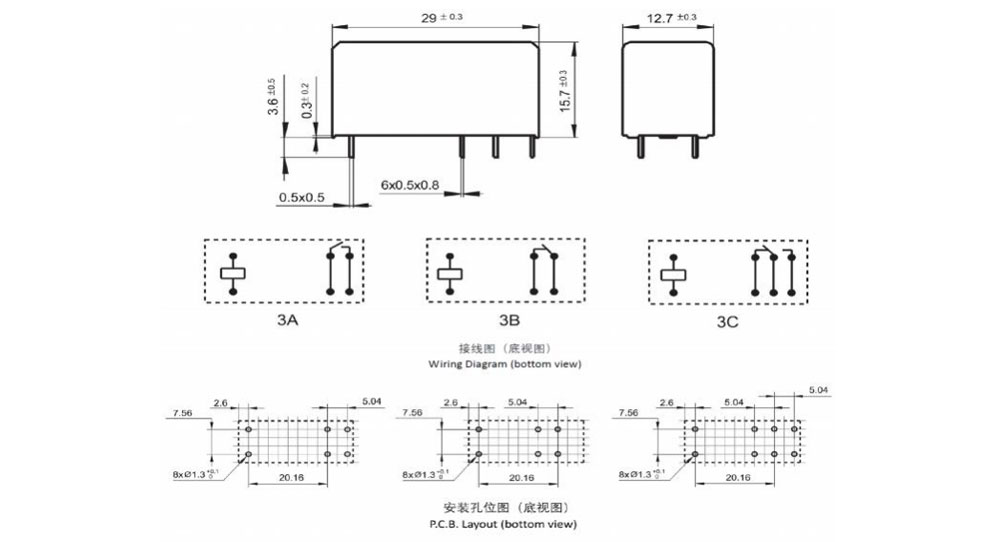

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

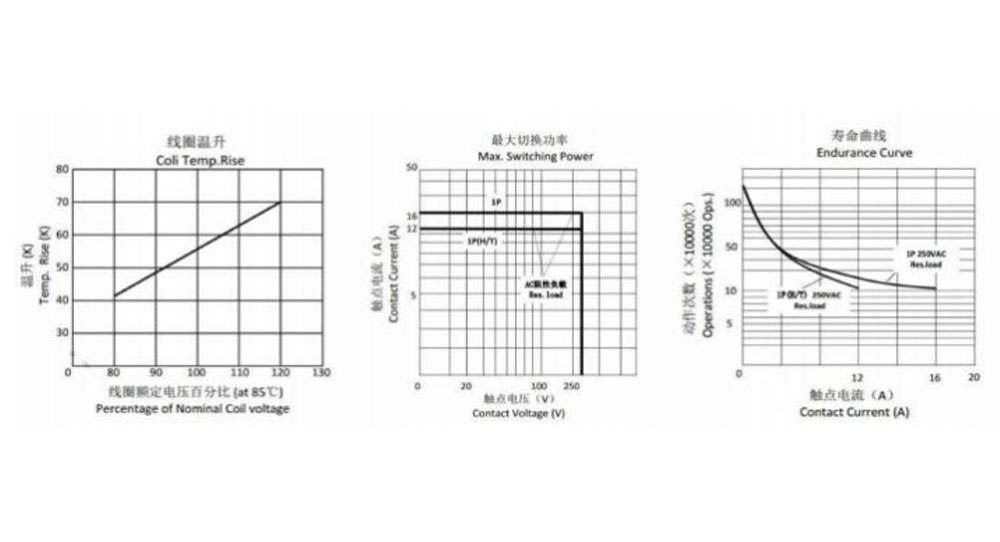

Courbes caractéristiques
Informations de commande
CY115F - 1 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1 :Type :CY115F
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : Formulaire A ; Formulaire B B ; Formulaire C C
4 : Tension nominale : 5,6,9,12,18,24,48VDC
5 : Couleur du boîtier : B-Noir
6 : Bobine Pwor : D-0.4W
7 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que le H2S, le SO2, le NO2, la poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois que les relais anti-flux sont assemblés sur le PCB.
Avertissement : la spécification est à titre de référence uniquement. Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être dans la bonne position pour choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour obtenir des services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
