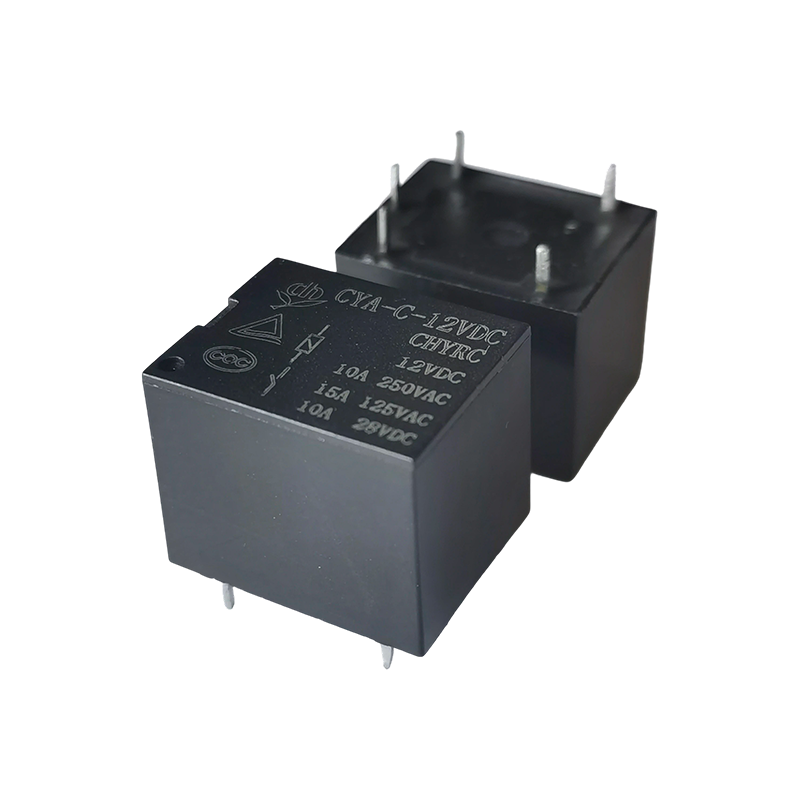

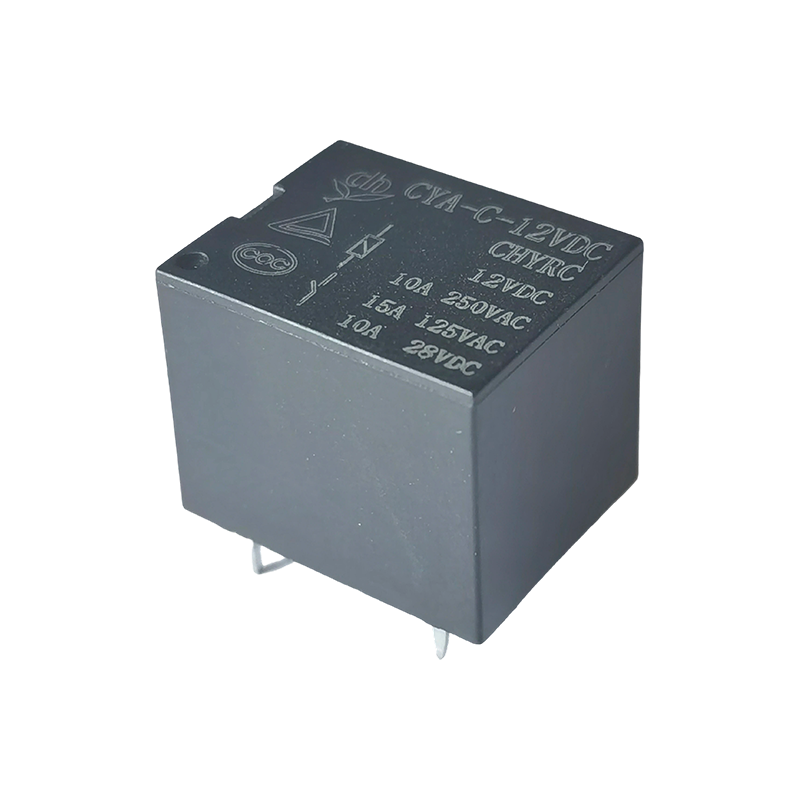

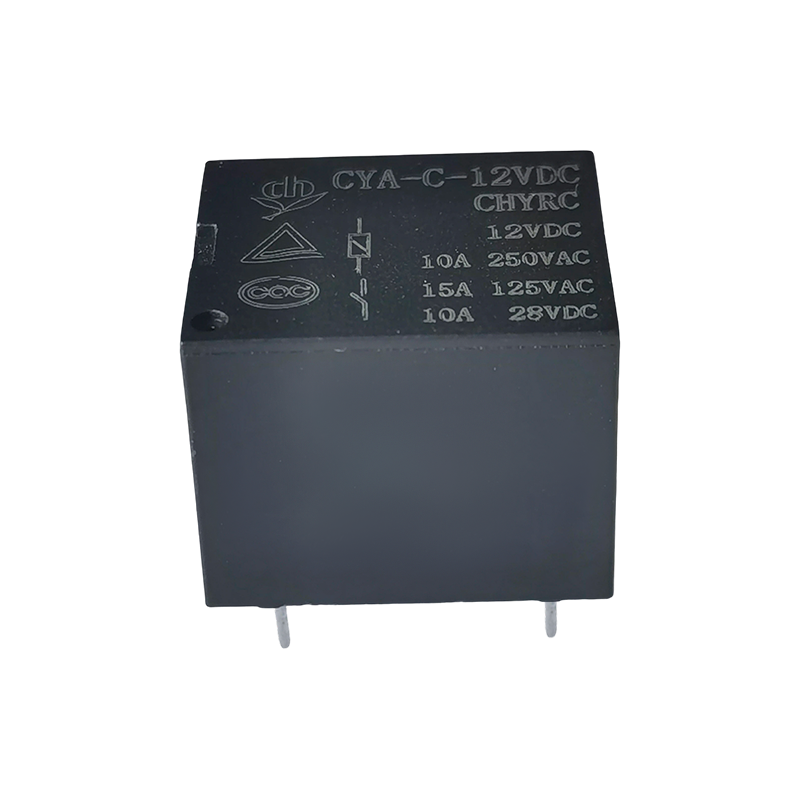

Caractéristiques :
• Large compatibilité de charge : compatible avec les charges 15A 125VAC, 12A 250VAC AC et 10A 28VDC DC, couvrant la plupart des besoins de commutation de circuits de puissance faible à moyenne.
• Tension de bobine flexible : prend en charge la tension de bobine de 3 V CC à 48 V CC, correspondant directement aux diverses spécifications de tension du circuit de commande sans avoir besoin de modules de conversion de tension supplémentaires.
• Conception à faible consommation d'énergie : la consommation électrique de la bobine n'est que de 0,36 W, ce qui réduit la consommation électrique globale de l'équipement et la rend adaptée aux appareils alimentés par batterie.
• Double certification faisant autorité : certification TUV et CQC réussie, conforme aux normes de sécurité internationales et nationales et adaptée aux produits terminaux vendus sur plusieurs marchés.
• Installation pratique du circuit imprimé : utilise une structure à 5 broches pour faciliter le soudage et l'assemblage des circuits imprimés ; la forme compacte, semblable à celle d'un morceau de sucre, permet d'économiser de l'espace d'installation et convient aux conceptions de circuits haute densité.
• Logique de commutation claire : utilise un formulaire de contact unipolaire unidirectionnel (SPST), fournissant une logique de commutation simple et claire, simplifiant la conception du circuit et réduisant la probabilité d'erreurs de câblage.
Scénarios d'application :
• Appareils électroménagers : Commande marche/arrêt de petits fours électriques, distributeurs d'eau, télécommandes, etc.
• Contrôle industriel : petits modules d'extension API, circuits de commutation de signal de capteur, permettant l'isolation du signal et le contrôle marche/arrêt du circuit.
• Maison intelligente : prises intelligentes, modules de commande d'éclairage, etc., correspondant aux signaux de commande basse tension pour une gestion sûre de l'énergie.
| Tapez | ACY |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 10A250 VCA |
| Max. courant de commutation | 15A |
| Max. tension de commutation | 250VAC |
| Max. puissance de commutation | 2500 VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 8 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 750VAC, 50/60Hz pendant 1min |
| Entre bobine et contact : 1500VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10800ops./h) | 10 000 000 opérations. (à température ambiante) |
| Endurance électrique (360ops./h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Env. 8,5g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 120 | 25 | Environ 0,36 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

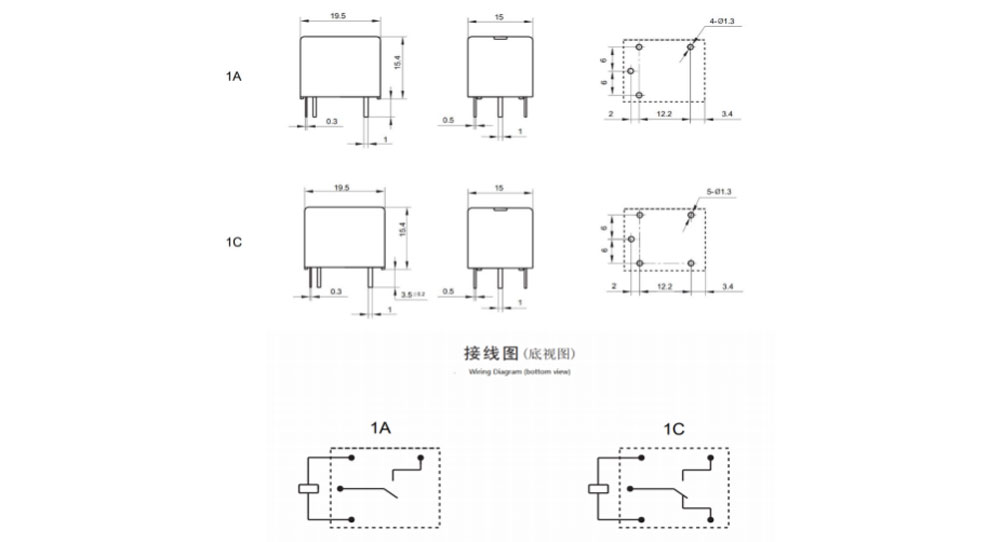

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

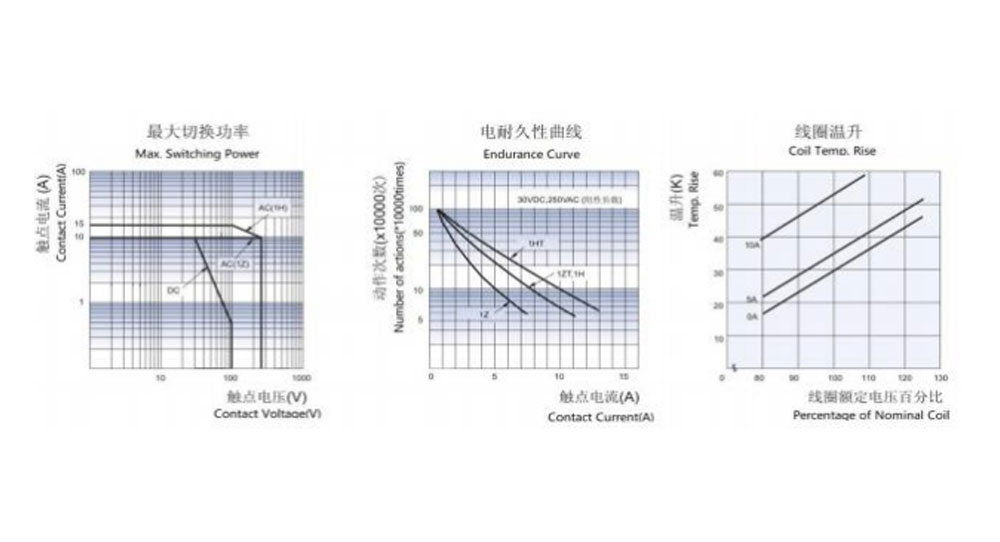

Courbes caractéristiques
Informations de commande
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1 : Saisissez : CYA
2 : Nombre de pôles : 1-1 pôle
3 : Disposition des contacts : C à partir de C ; H De A ; B De B
4 : Tension nominale : 3, 5, 6, 9, 12, 18, 24, 48 V CC
5 : Couleur du boîtier : W-Blanc, H-Noir, L-Bleu
6 : Puissance de la bobine : D-0,45W L-0,36W
7 : Construction de protection : résistant aux flux S, lavable de type SH-Sealed
8 : Paramètre spécial : type standard nul
Lettre ou chiffre-Exigence particulière
(1) Les relais résistants au flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
(2) Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
(3) Un suffixe spécial personnalisé est disponible après avoir été évalué par CHENGYUAN.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis. Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour relais étanches, après installation et nettoyage. Veuillez ouvrir la hotte de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
