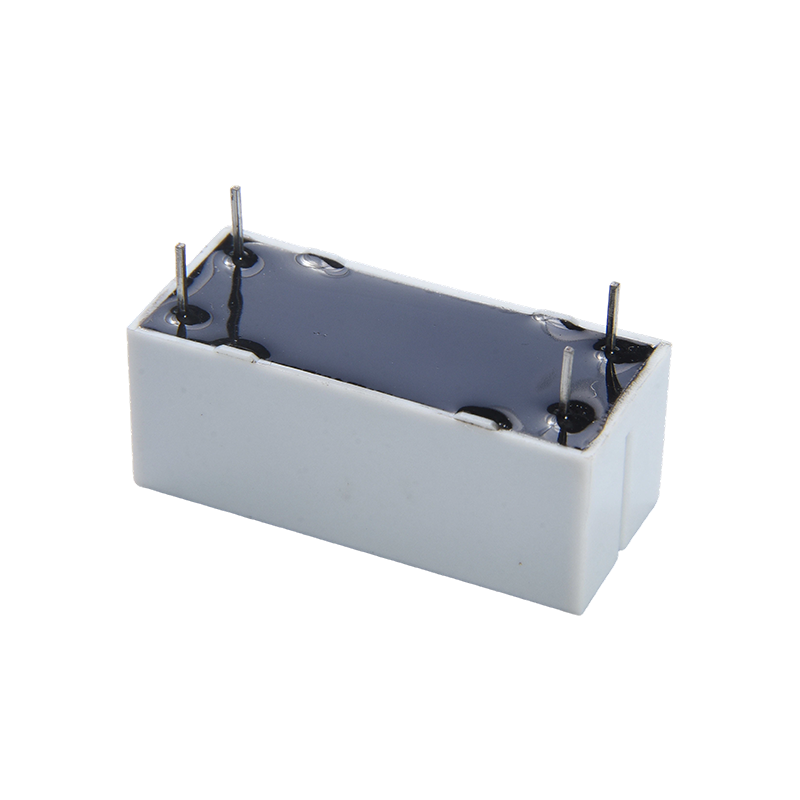

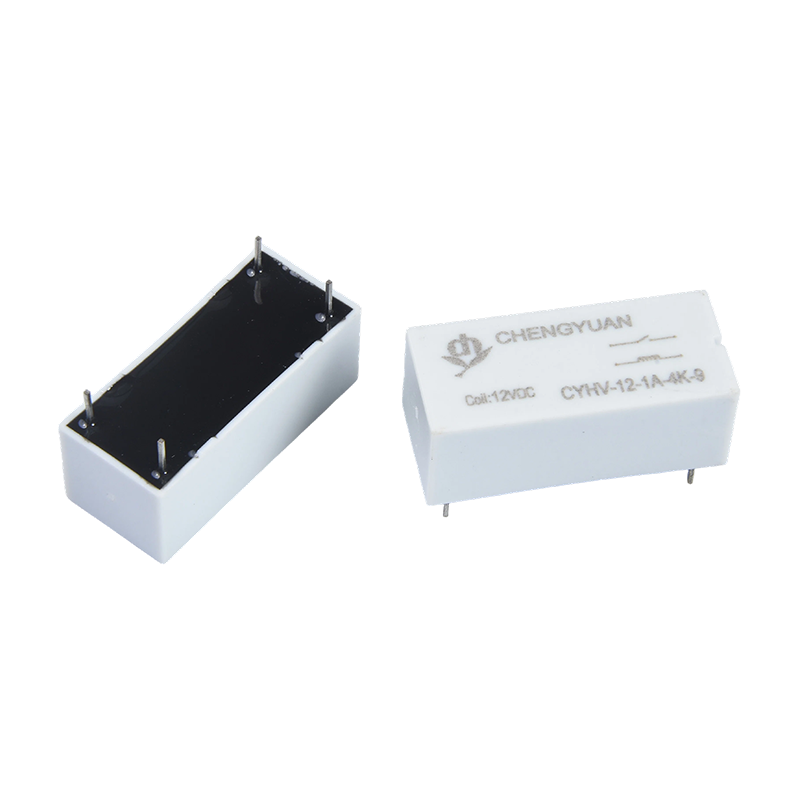

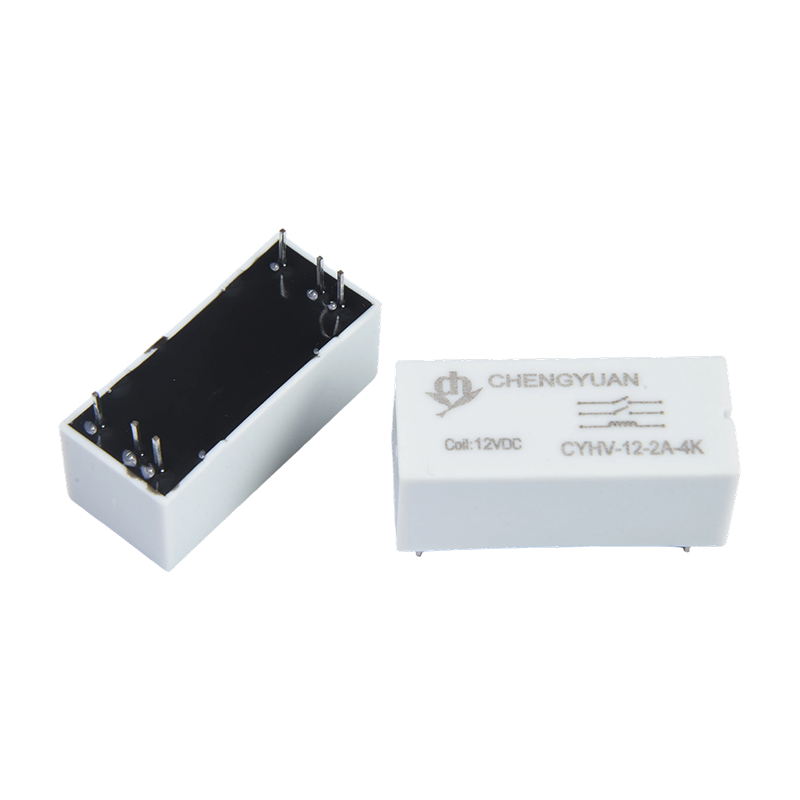

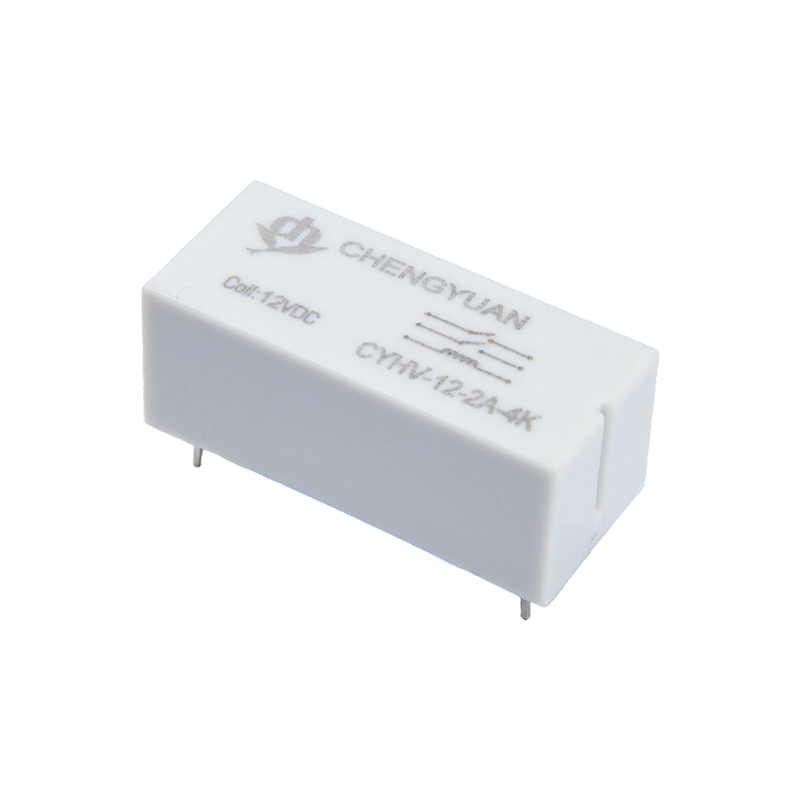

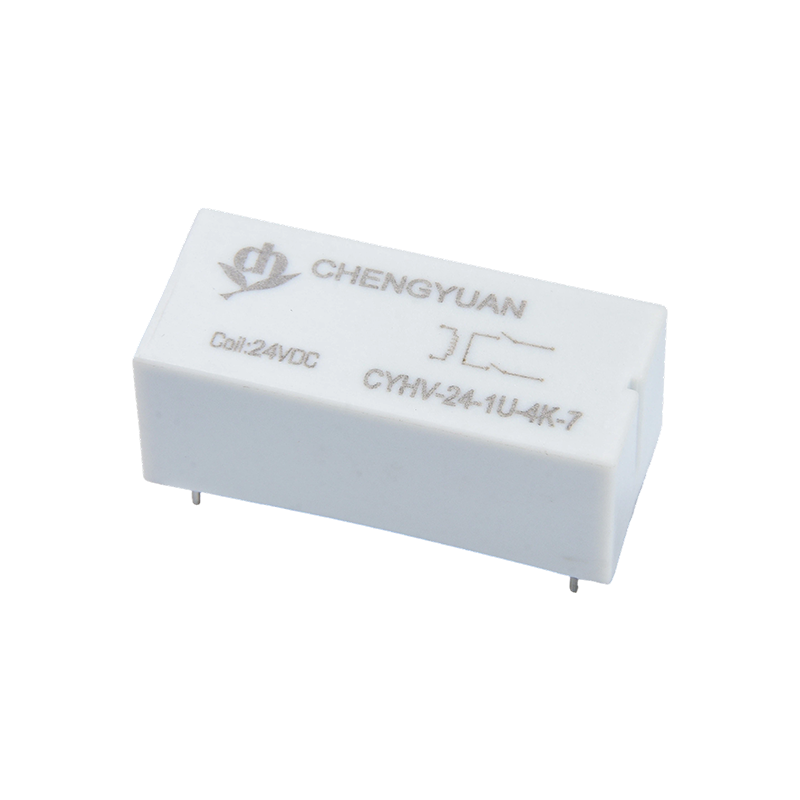

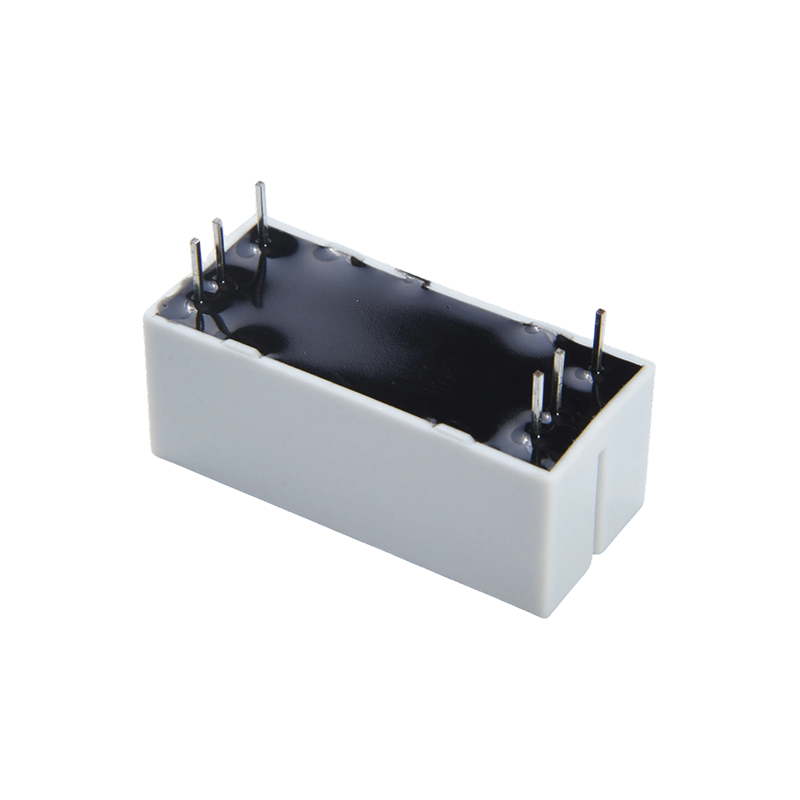

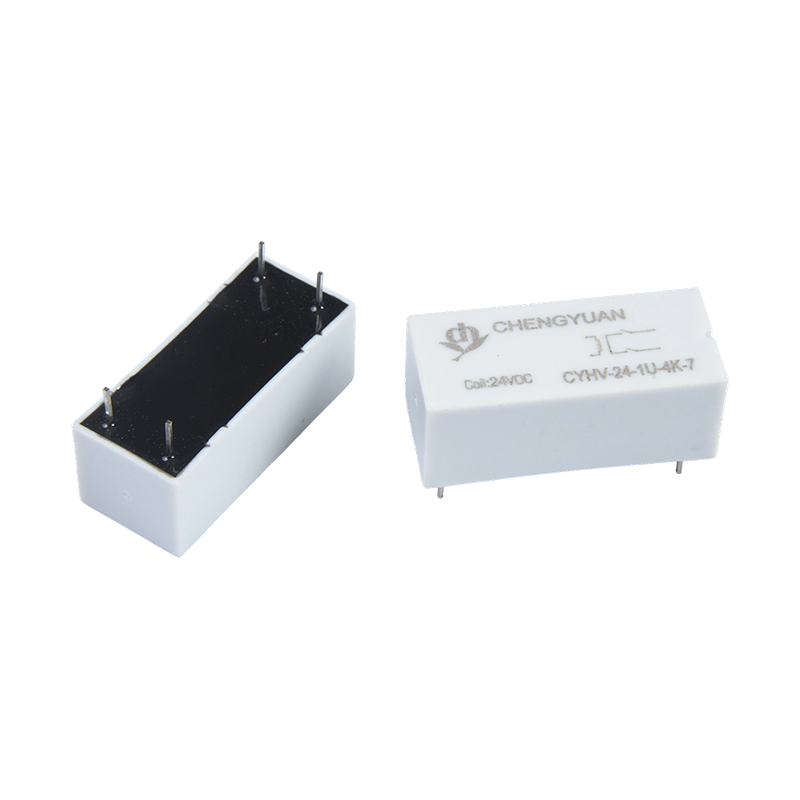

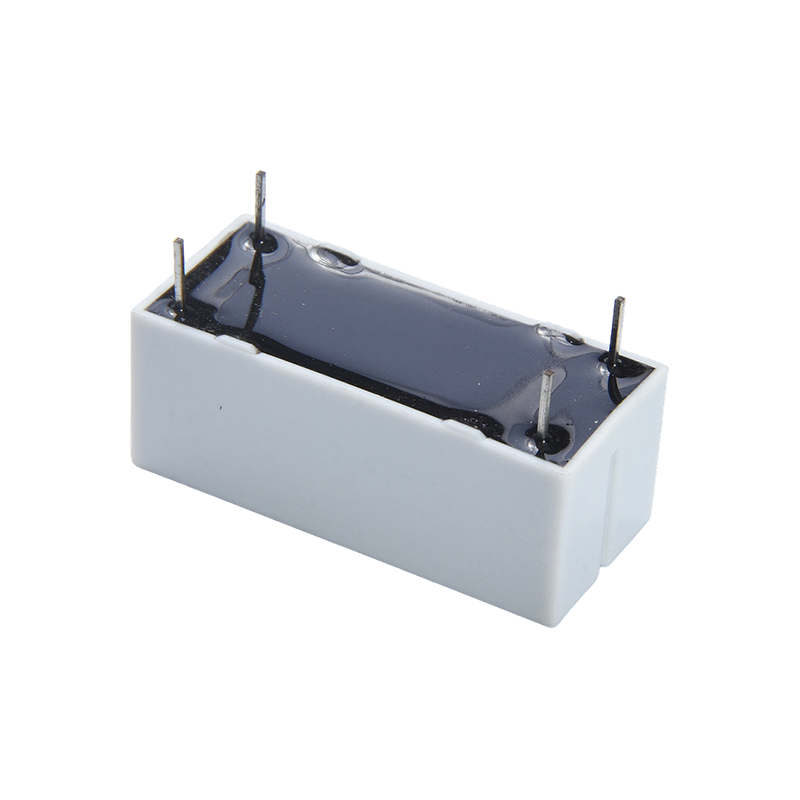

Avantages du produit :
Isolation ultra haute tension : supporte une tension entre les contacts jusqu'à 6 000 V, offrant d'excellentes capacités d'isolation haute tension pour les relais de niveau PCB, bloquant efficacement les interférences haute tension.
Commutation haute tension à faible courant : optimisée pour commuter des courants faibles sous haute tension (par exemple, 10 mA à 1 500 V CC) ou des courants conventionnels sous basse tension (par exemple, 1 A à 30 V CC), avec une plage d'applications clairement définie.
Structure scellée longue durée : le commutateur à lames est scellé dans un gaz inerte, sans pièces d'usure mobiles, ce qui entraîne une durée de vie mécanique extrêmement longue et une immunité à la poussière et à l'humidité de l'environnement.
Principales caractéristiques :
Spécifications de charge à plusieurs niveaux : prend en charge diverses conditions de charge : 10 mA/1 500 V CC, 15 mA/1 000 V CC, 1 A/30 V CC, s'adaptant à la fois aux scénarios de microcourant haute tension et de courant conventionnel basse tension.
Bobine haute sensibilité : faible consommation d'énergie de commande de bobine, compatible avec les signaux de commande basse tension 3-24 V CC, facilement pilotée directement par des circuits intégrés.
Montage compact sur PCB : conception de boîtier miniature, directement soudée au PCB, économisant de l'espace et adaptée aux configurations internes d'instruments haute densité.
Réponse rapide : l'action rapide du commutateur Reed et le temps de commutation court répondent aux exigences de synchronisation pour l'échantillonnage du signal dans l'instrumentation.
Applications principales :
Équipement de surveillance de sécurité : utilisé pour l'échantillonnage de signaux haute tension ou la commutation de circuits de test dans les moniteurs d'isolation, les testeurs de tension de tenue et les détecteurs d'arc de défaut.
Instruments de précision : intégrés aux alimentations électriques de haute précision, aux compteurs et aux équipements d'imagerie médicale (tels que le contrôle du générateur haute tension à rayons X) pour fournir une isolation haute tension et une commutation de signal.
Communication et contrôle industriel : utilisé comme composant d'isolation et de commutation fiable dans les interfaces de communication et les modules d'entrée haute tension PLC nécessitant une isolation à potentiel élevé.
Nouveaux systèmes énergétiques : appliqués aux circuits d'isolation par échantillonnage de tension des onduleurs photovoltaïques et aux systèmes de gestion de batterie (BMS).
| Coordonnées |
| Tapez | CYHV |
| Documents de contact | galvanoplastie Ir Rh |
| Modalités de contact | 1A ; 2A ; 1U |
| Résistance de contact | 1A/2A : 150 mΩ maximum (à 1 A 16 V CC) 1U : 150 mΩ*2 maximum (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 100W |
| Max. courant de commutation | 1A |
| Max. tension de commutation | 1000 V CC |
| Max. Courant porteur | 2,5A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 1 ms maximum. ( Pas de diode) |
| Temps de sortie | 0,3 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min 100 MΩ (à 100 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : (1A/2A)4000VAC, (1U)6000VDC |
| Entre bobine et contact : (1A/2A)4000VAC, (1U)6000VDC |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 1 000 000 opérations. (à température ambiante) |
| Température ambiante | -10 ℃ ~ 65 ℃ ( pas de condensation) |
| Poids | Env. 10g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 33.3 | 150 | 0.166 | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

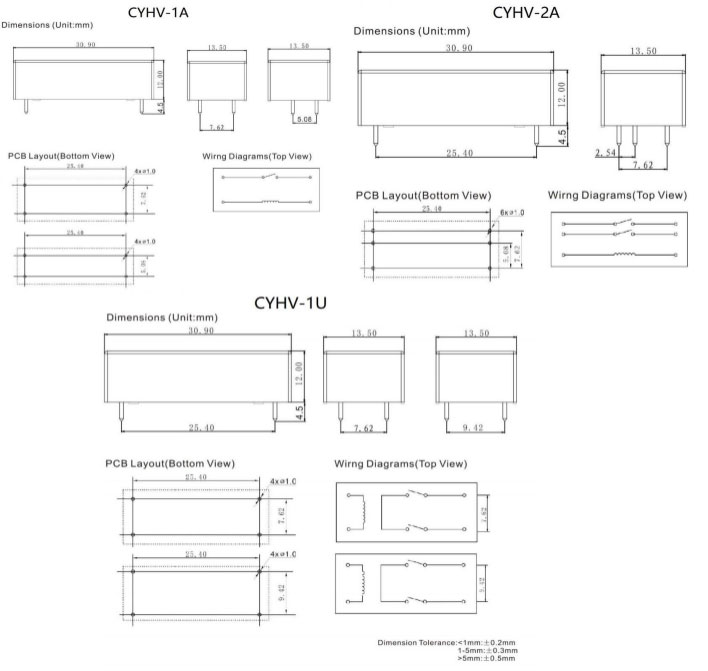

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)
Informations de commande
CYHV - 1 A - 12 VCC -7 - XX
1 2 3 4 5 6
1：Type： CYHV
2 : Nombre de pôles : 1-1pôle
3 : Arrangement de contact : A De A ; U De U
4 : Tension nominale : 5,12,24 VCC
5 : Distance des pieds : 5-5,08 ; 7- 7,62 ; 9 - 9h42
6 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Avertissement : la spécification est à titre de référence uniquement. Les spécifications sont susceptibles d'être modifiées sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être dans la bonne position pour choisir
produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation dans le boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour obtenir des services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
