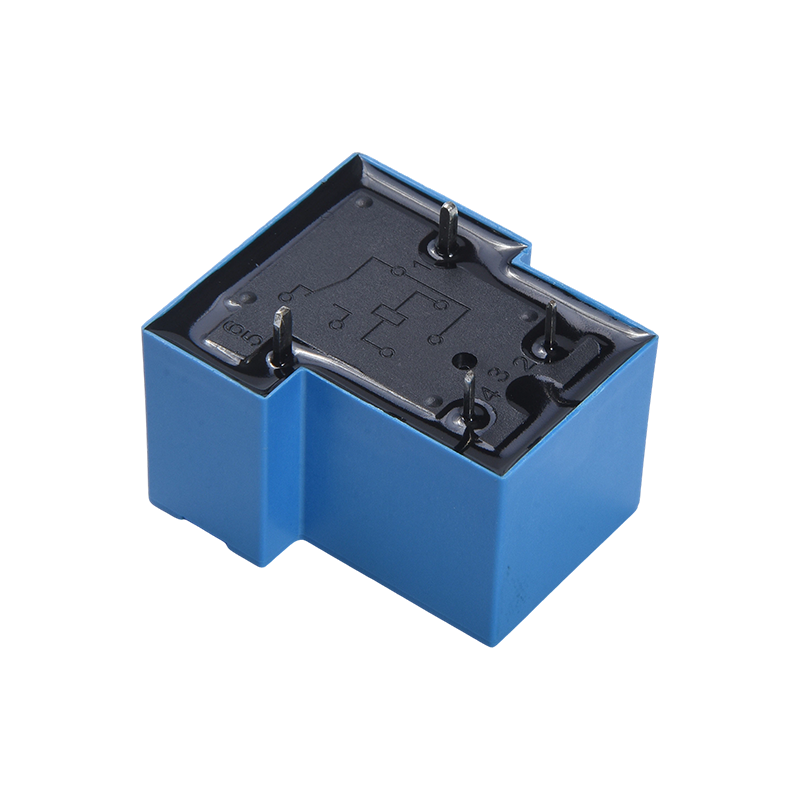

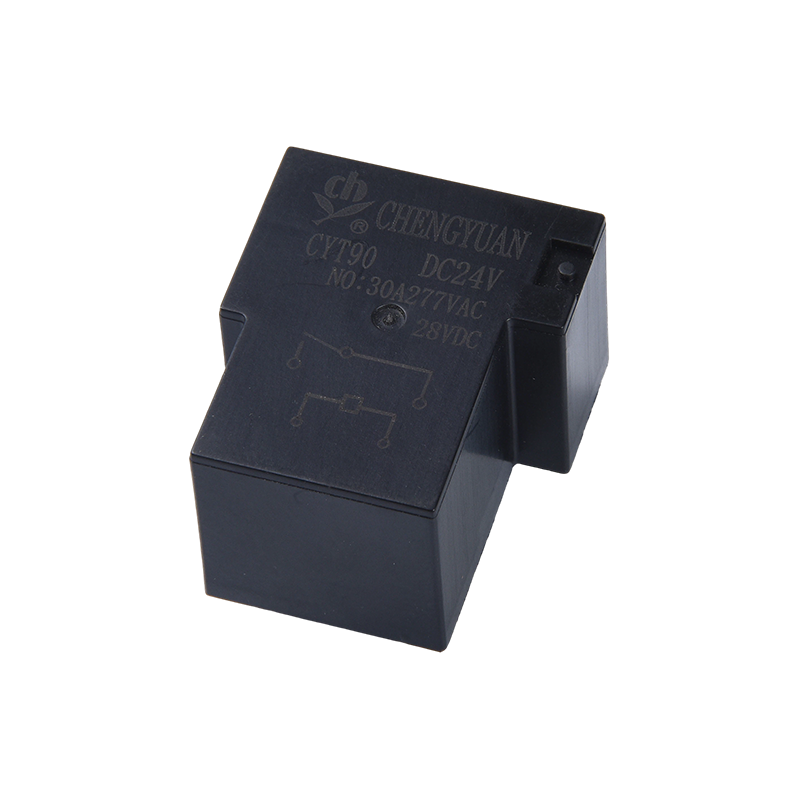

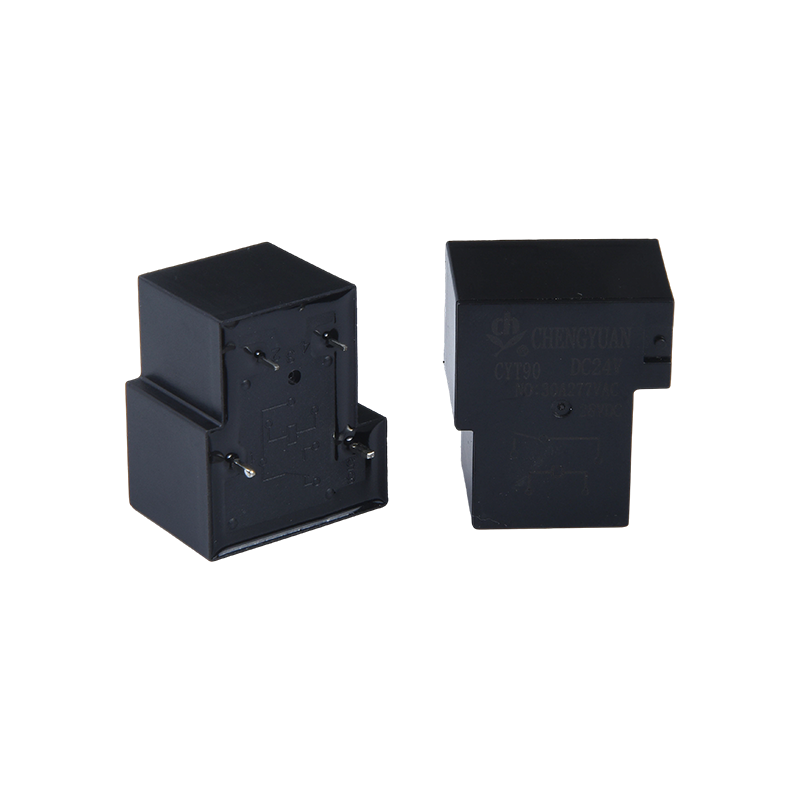

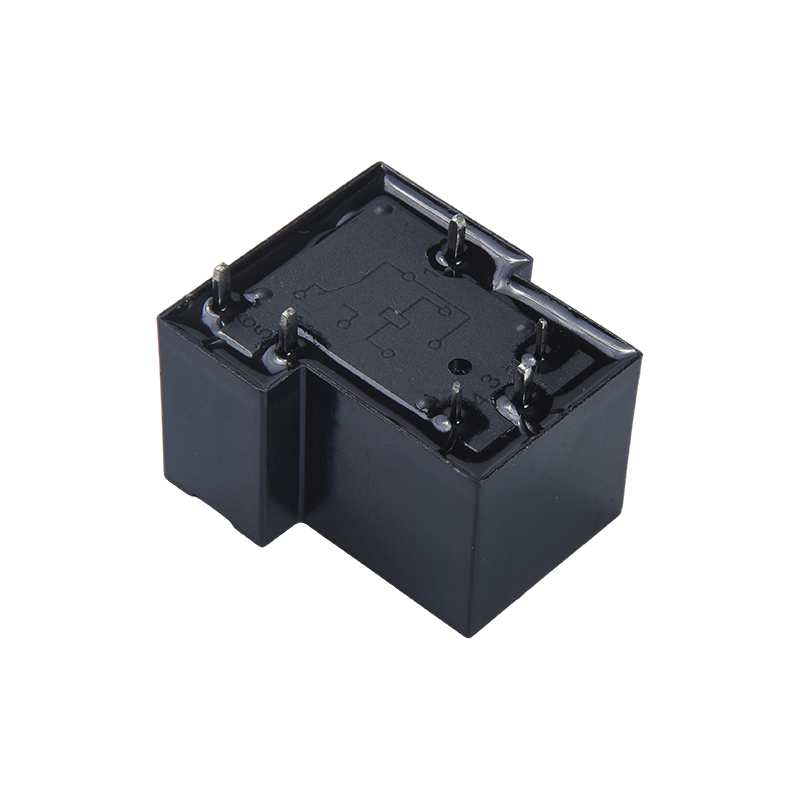

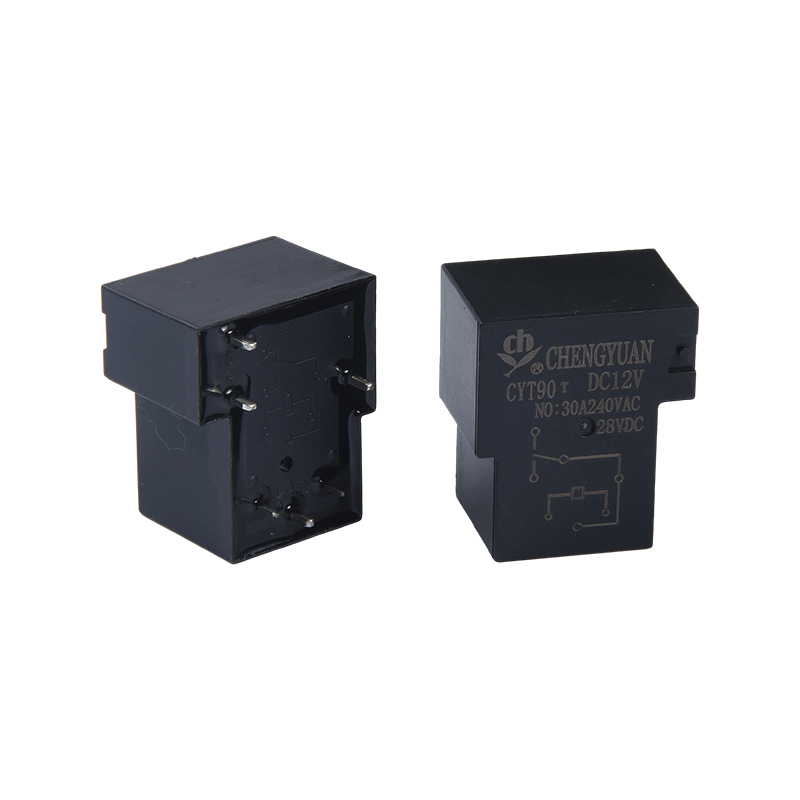

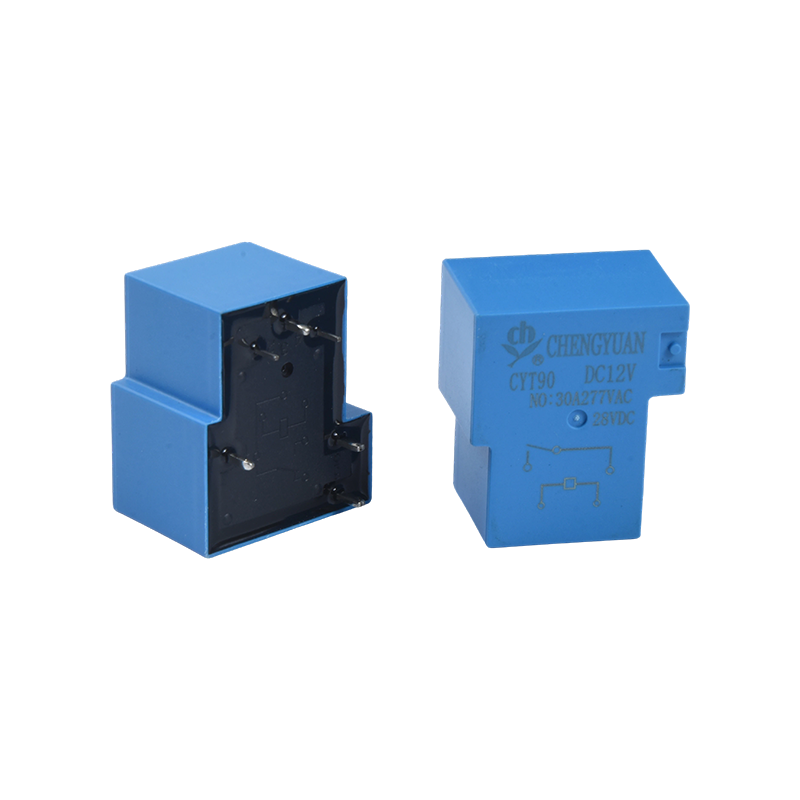

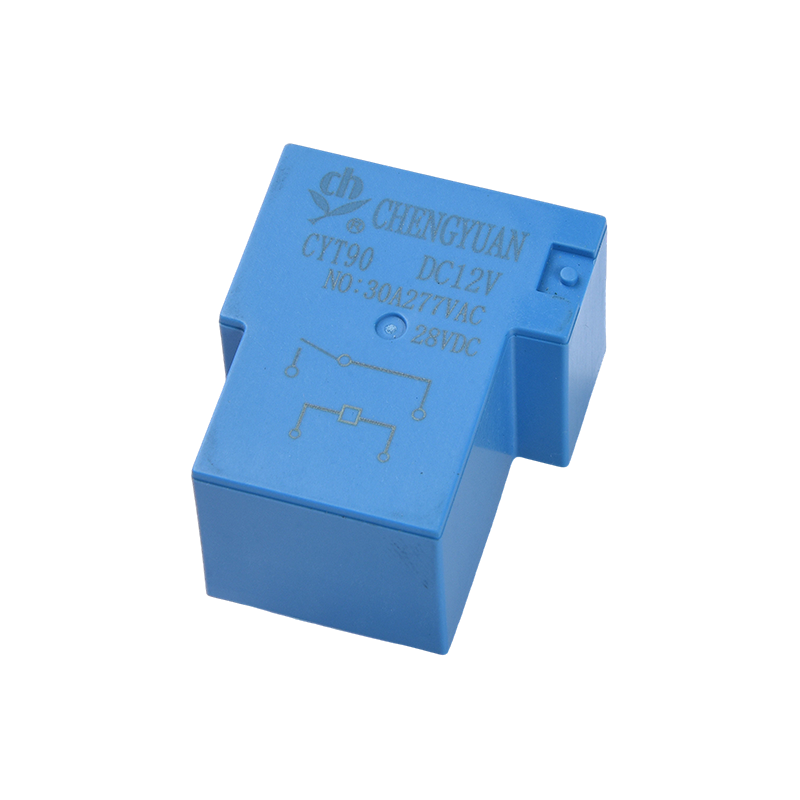

I. Caractéristiques :
1. Plusieurs options de montage : fournit diverses options de montage pour s'adapter à différents scénarios d'installation d'équipement, améliorant ainsi la commodité d'installation ;
2. Conception compacte : en tant que petit relais haute puissance, sa taille compacte permet d'économiser de l'espace d'installation interne ;
3. Structure SPDT : utilise une structure unipolaire à double direction, fournissant une logique de commutation claire et s'adaptant aux divers besoins de commutation de circuits haute puissance.
II. Fonctions principales et scénarios applicables :
1. Fonctions de base : fournit des fonctions de contrôle de commutation à courant élevé, de conversion de signal et de commutation de charge, assurant un fonctionnement stable des circuits d'équipement de haute puissance ;
2. Appareils électroménagers : convient aux climatiseurs, aux cuisinières à induction, aux réfrigérateurs, aux cuiseurs à riz et à d'autres appareils ménagers, permettant un contrôle de commutation de charge haute puissance ;
3. Contrôle industriel : convient aux appareils de chauffage, aux appareils de ventilation et à d'autres équipements d'automatisation industrielle, répondant aux besoins de contrôle à courant élevé des scénarios industriels ;
4. Maison intelligente et technologies émergentes : applicable aux équipements de sécurité, aux systèmes d'éclairage, aux nouveaux équipements énergétiques et à l'Internet des objets, prenant en charge la conversion de signal et la commutation de charge.
IV. Avantages clés :
1. Gestion de puissance élevée : la conception à puissance de contact élevée gère de manière fiable les scénarios de courant élevé de 20 A/30 A, offrant une forte adaptabilité.
2. Installation flexible : plusieurs options de montage sont disponibles, compatibles avec différentes exigences d'installation d'équipement.
3. Large gamme d'applications : couvre plusieurs domaines, notamment les appareils électroménagers, le contrôle industriel, les maisons intelligentes et les nouvelles énergies, offrant une forte polyvalence.
4. Taille compacte et puissance élevée : permet d'obtenir une puissance de sortie élevée dans une taille compacte, répondant aux doubles exigences de miniaturisation des équipements et de contrôle de haute puissance.
Coordonnées
| Tapez | CYT90 |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 20A/30A 250VCA |
| Max. courant de commutation | 20A/30A |
| Max. tension de commutation | 250 VCA |
| Max. puissance de commutation | 5 000 VA/7 500 VA |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 10 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 500 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 2500VAC , 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 100 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ (pas de condensation) |
| Poids | Environ 24g |
| Données de bobine (à 20 ℃) |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 180 | 27 | Environ 0,9 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

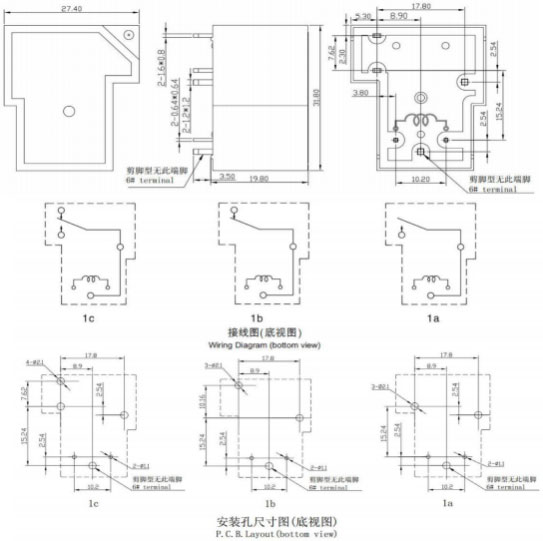

Dimension du contour, Schéma de câblage, disposition du PCB (Unité : mm)

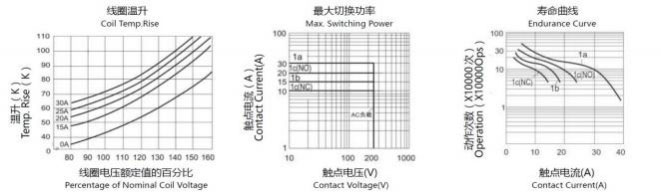

Courbes caractéristiques
Informations de commande
CYT90 - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CYT90
2 : Nombre de pôles : 1-1 pôle
3 : Modalités de contact : Un formulaire A ; B Forme B ; Formulaire C
4 : Tension nominale : 5,6,9,12,15,18,24,48 V CC
5 : Couleur du boîtier : H-noir ; L-Bleu
6 : Puissance de la bobine : D-0,9W
7 : Construction de protection : résistante au S-Flux,
Type SH-Scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre-Exigence particulière
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
