Caractéristiques du produit :
Capacité de commutation de contact élevée : en plus de la charge standard de 20 A, les contacts prennent en charge la commutation jusqu'à 35 ampères, capables de gérer les surtensions instantanées lors du démarrage d'une voiture ou d'accessoires de haute puissance.
Consommation d'énergie ultra-faible : la consommation d'énergie de la bobine n'est que de 0,6 W/0,8 W, ce qui contribue à réduire la charge sur la batterie du véhicule et s'aligne sur la tendance de l'industrie automobile vers une faible consommation d'énergie.
Excellente durabilité mécanique : présente une résistance élevée aux chocs et aux vibrations, garantissant des connexions électriques stables même dans des conditions de conduite cahoteuses et des vibrations du moteur.
Large plage de tension de bobine : disponible dans diverses spécifications de 3 V CC à 48 V CC, s'adaptant à différents types de tensions de circuits automobiles.
Conception compacte : la structure optimisée et la petite taille facilitent une installation dense dans des boîtiers de commande électriques automobiles confinés.

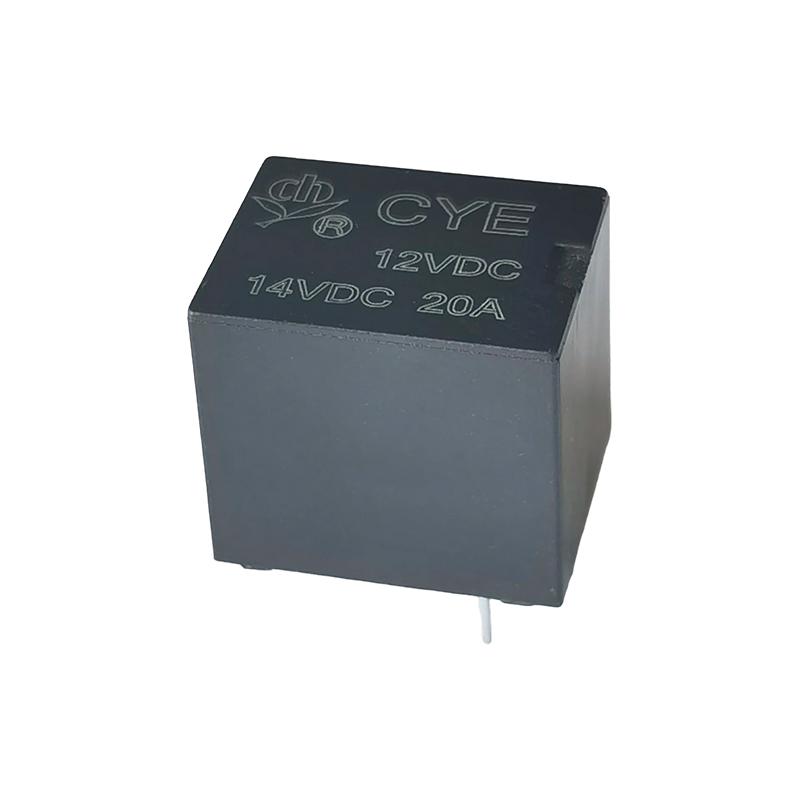

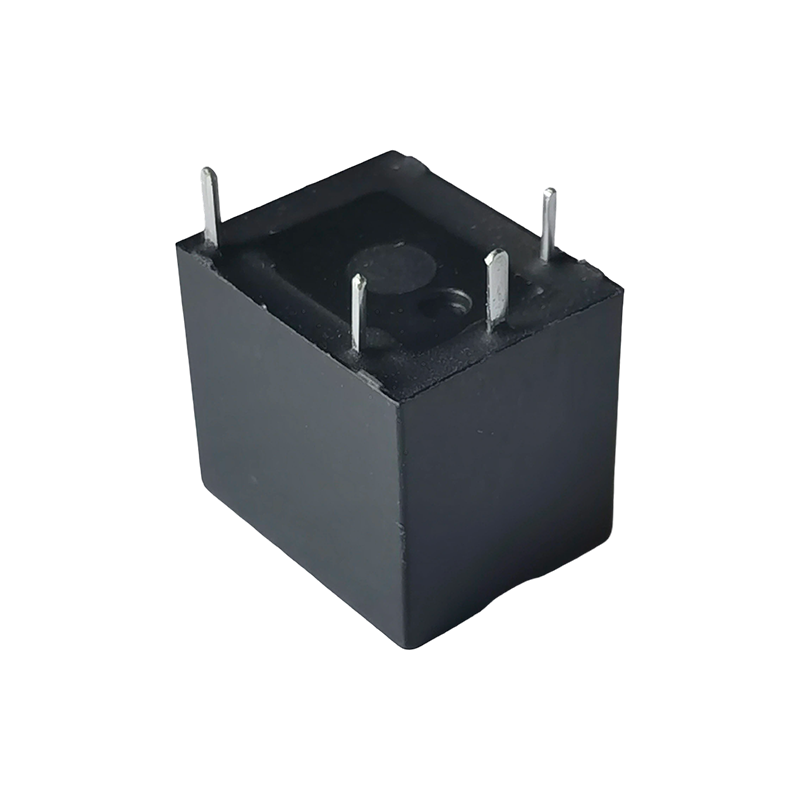

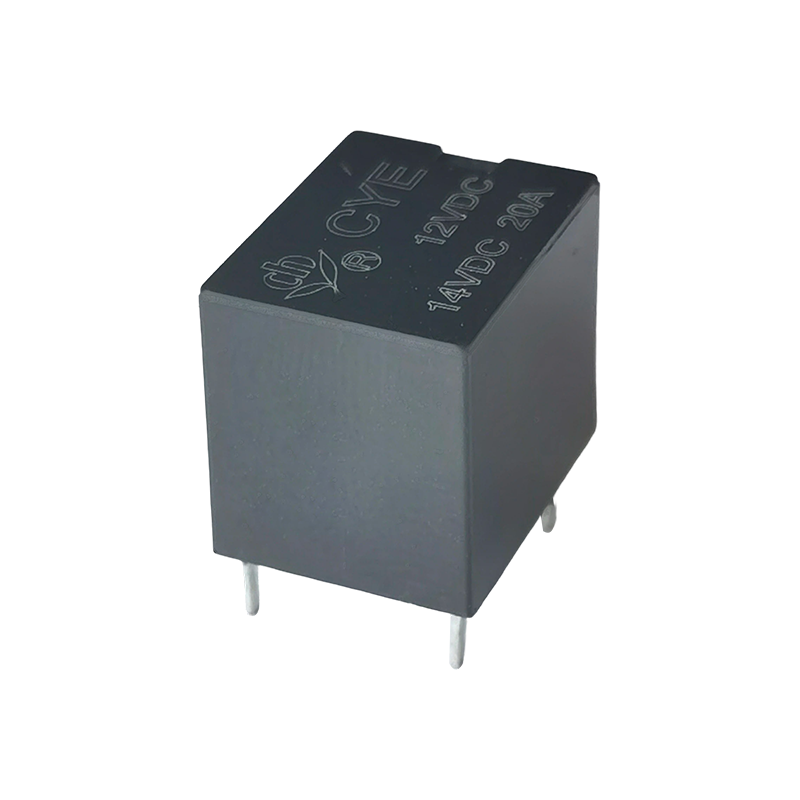

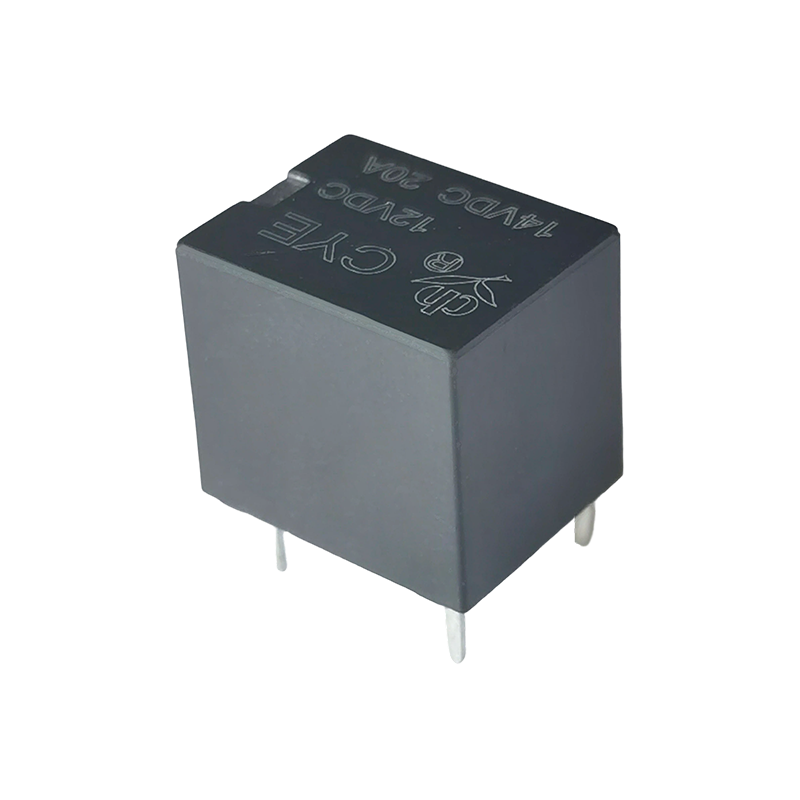

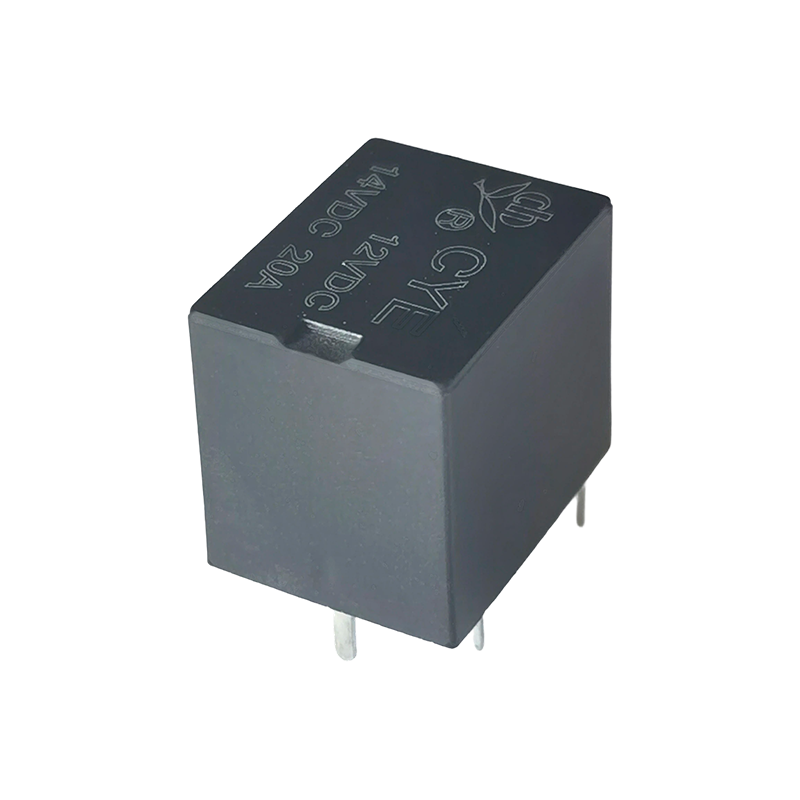

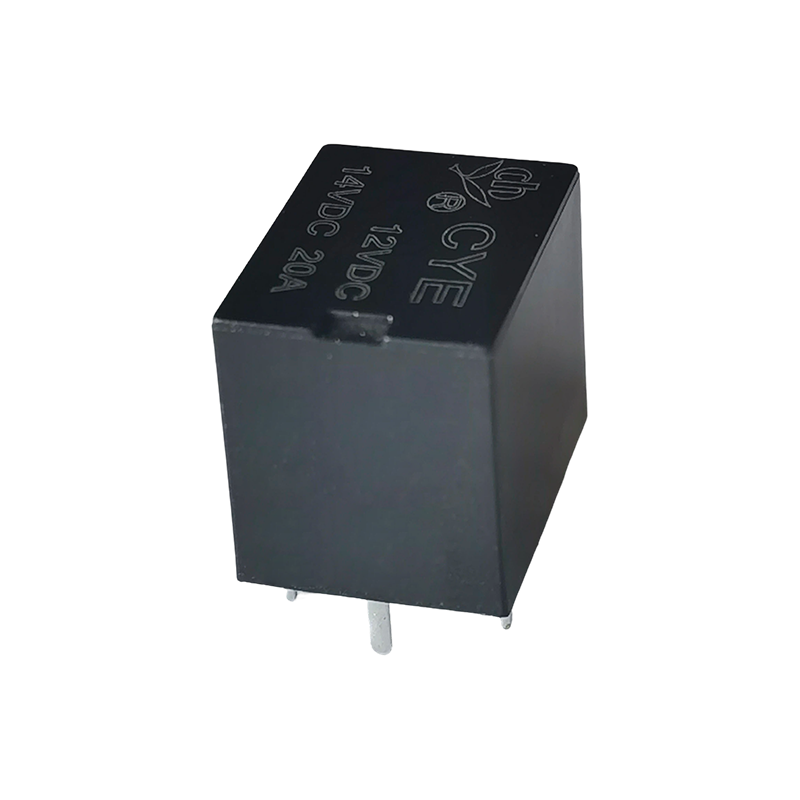

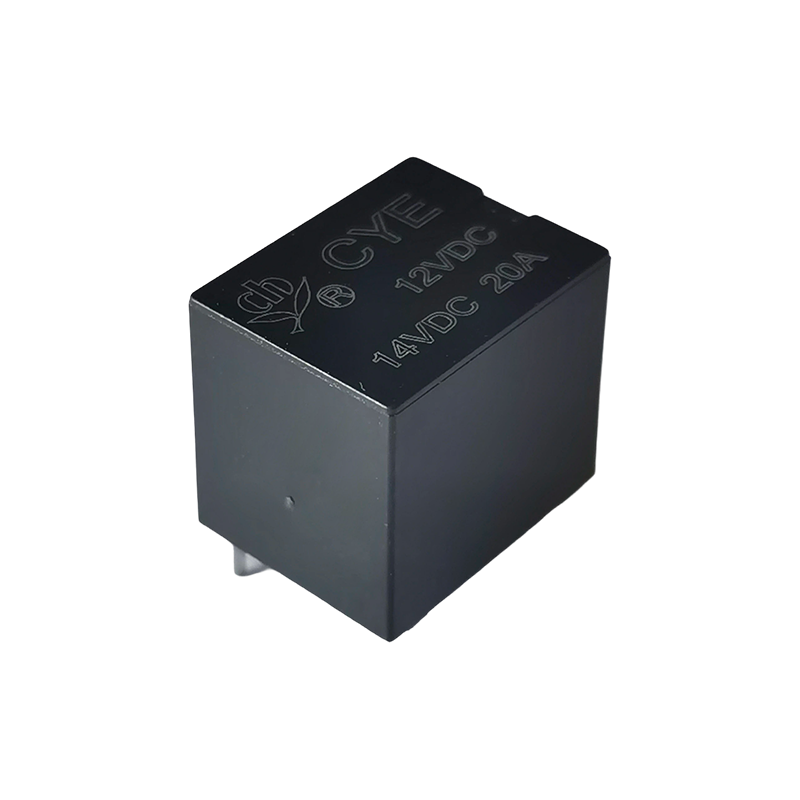

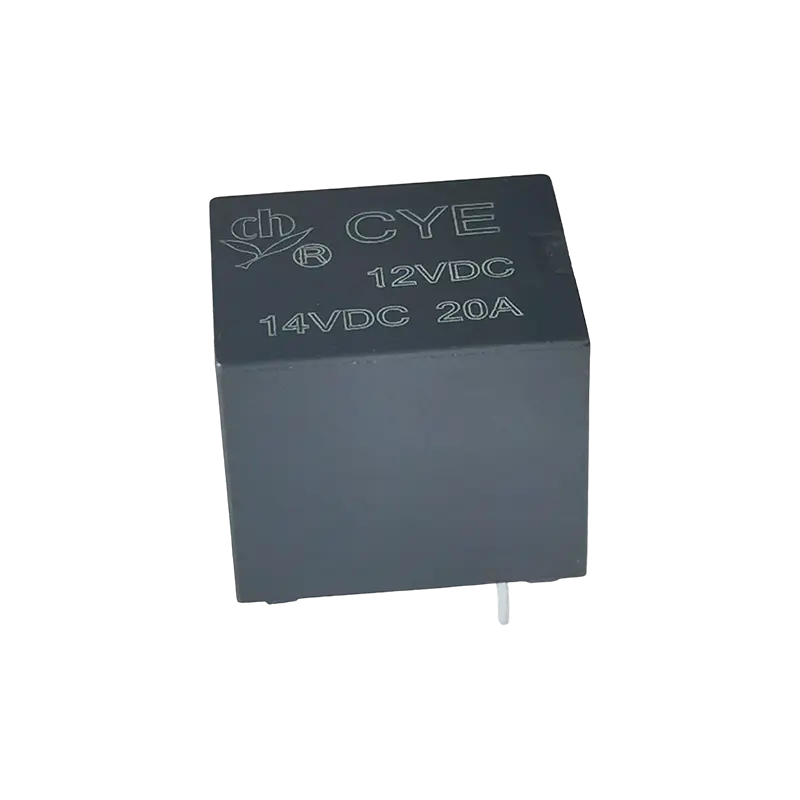

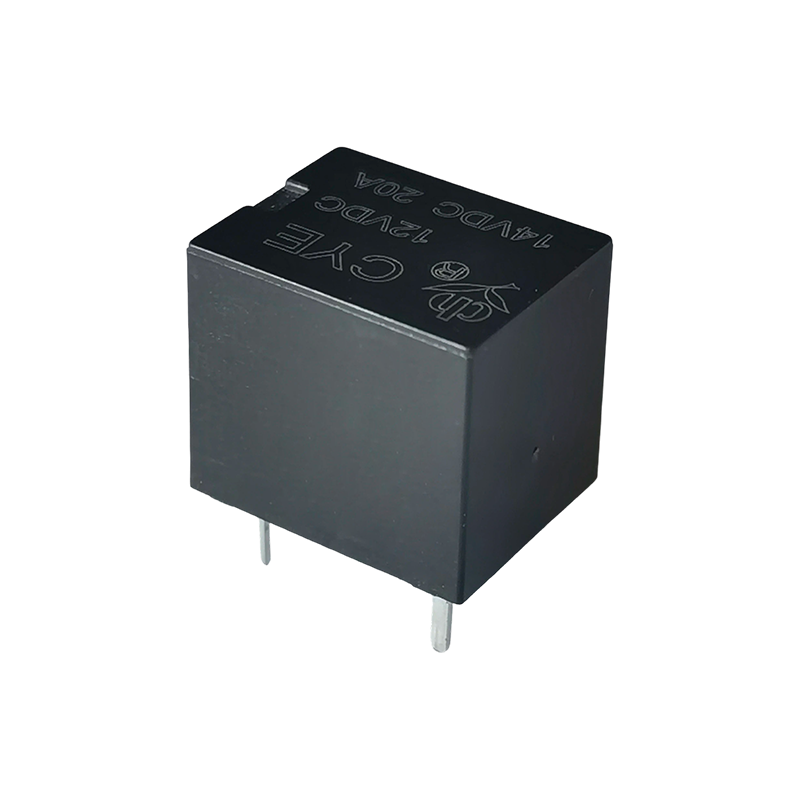

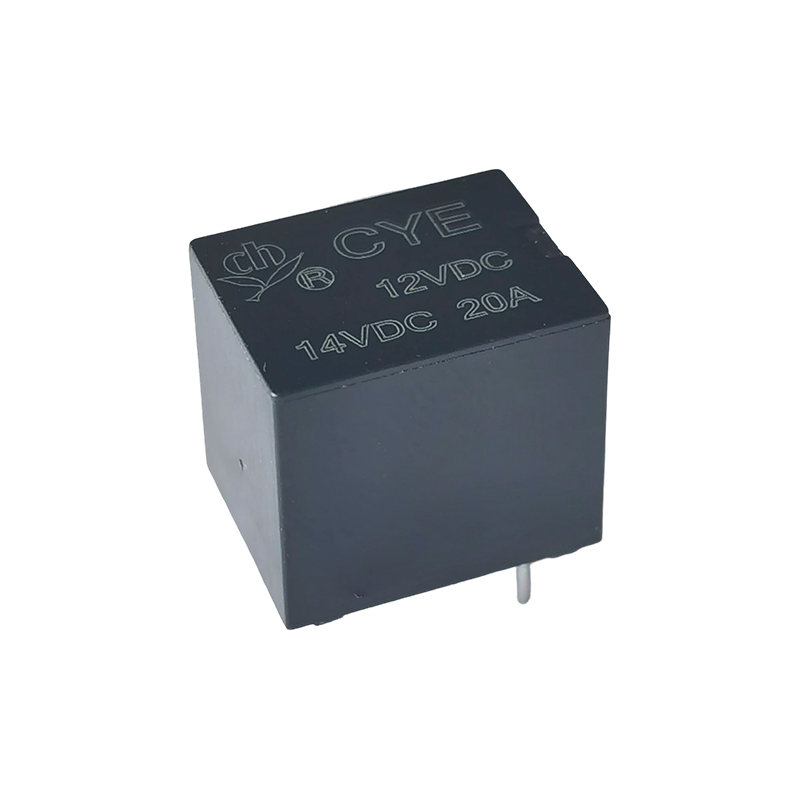

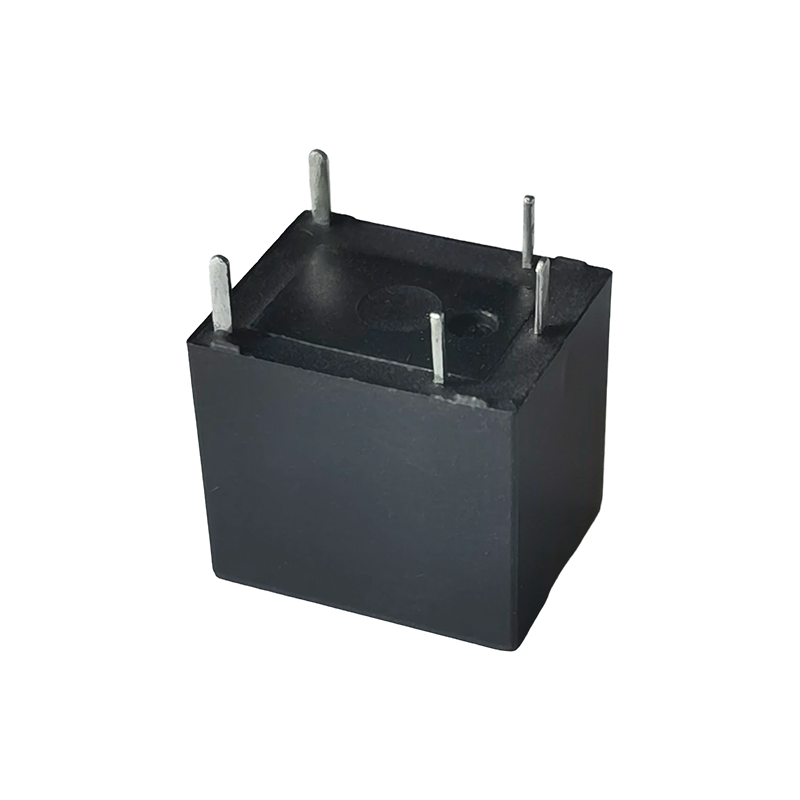

Le relais CYE (T78) est un relais électromagnétique ultra-miniature de haute puissance avec une large gamme d'applications.
Ses principales utilisations comprennent :
Secteur automobile : Couramment utilisé dans la commande de moteur de serrure de porte de voiture, les systèmes d'alarme antivol de voiture, ainsi que la commutation de signal et le contrôle de charge dans les équipements électroniques automobiles.
Appareils électroménagers et équipements de bureau : convient à la gestion de l'énergie ou à la transmission de signaux dans les appareils électroménagers (tels que les climatiseurs, les machines à laver) et les équipements de bureautique.
Systèmes de sécurité et d'alarme : en tant que composant essentiel des alarmes antivol automatiques, il contrôle la commutation des circuits.
Contrôle industriel et automatisation : utilisé dans les systèmes d'automatisation industrielle, les instruments et les appareils de communication pour contrôler des charges haute puissance avec des signaux basse tension.
Electronique grand public et technologies émergentes : applications étendues dans les maisons intelligentes, les appareils IoT, les nouveaux équipements énergétiques et l'électronique médicale.
Coordonnées
| Tapez | CYE |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 20 A 14 V CC |
| Max. courant de commutation | 35A |
| Max. tension de commutation | 30 V CC |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 10 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min. 100 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 500VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 500VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Fonctionnel | 10-500 Hz, NON-10G |
| 10-500 Hz, NC-5G |
| Résistance aux chocs | Fonctionnel | 20 g pour NO/11 ms. 5 g pour NC/11 ms. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique （10 800 ops./h) | 10000000€ 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 125 ℃ ( sans condensation) |
| Poids | Environ 6g |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 6 | 100 | 60 | Environ 0,6 W | 60 % de la valeur nominale tension | 10 % de la nominale tension | 130 % de la tension nominale |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Environ 0,8 W | 57,5 % de la valeur nominale tension |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Les données affichées ci-dessus sont des valeurs initiales. Ne appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la thd bobine.

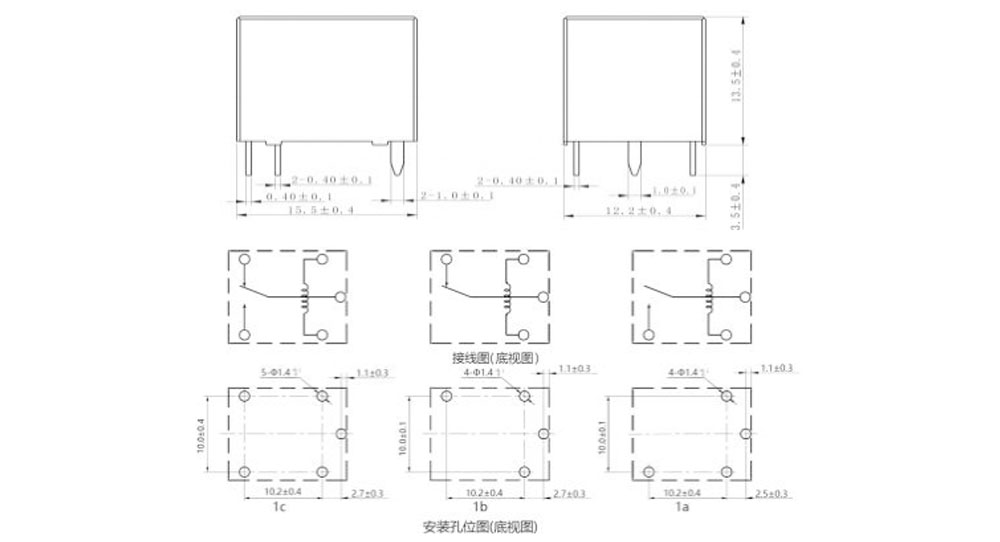

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

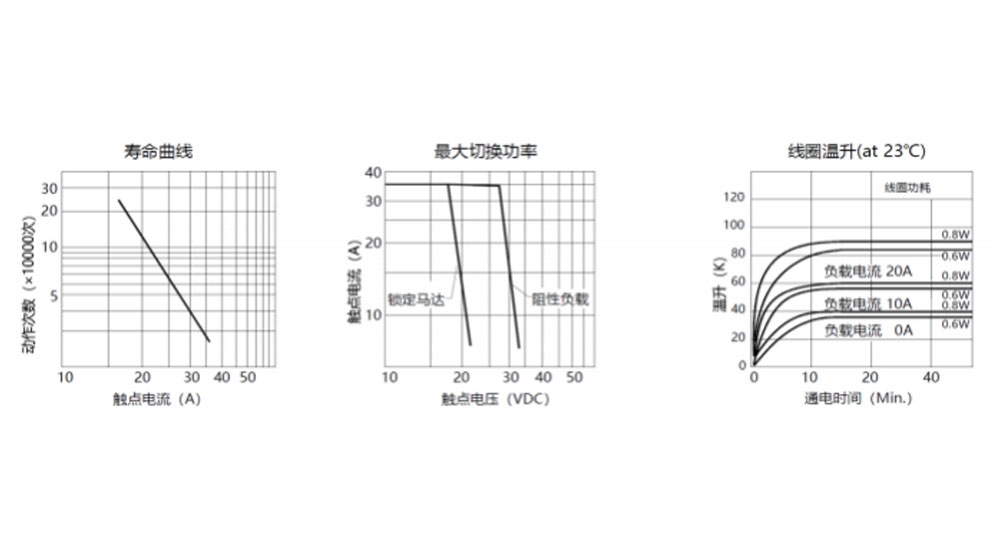

Courbes caractéristiques
Informations de commande
CYE - 1 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CYE
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : Formulaire A ; Formulaire B B ; Formulaire C C
4 : Tension nominale : 6,9,12,24 VCC
5 : Couleur du boîtier : B-Noir
6 : Bobine Pwor : D-0,8W L-0,6W
7 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs devraient être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
