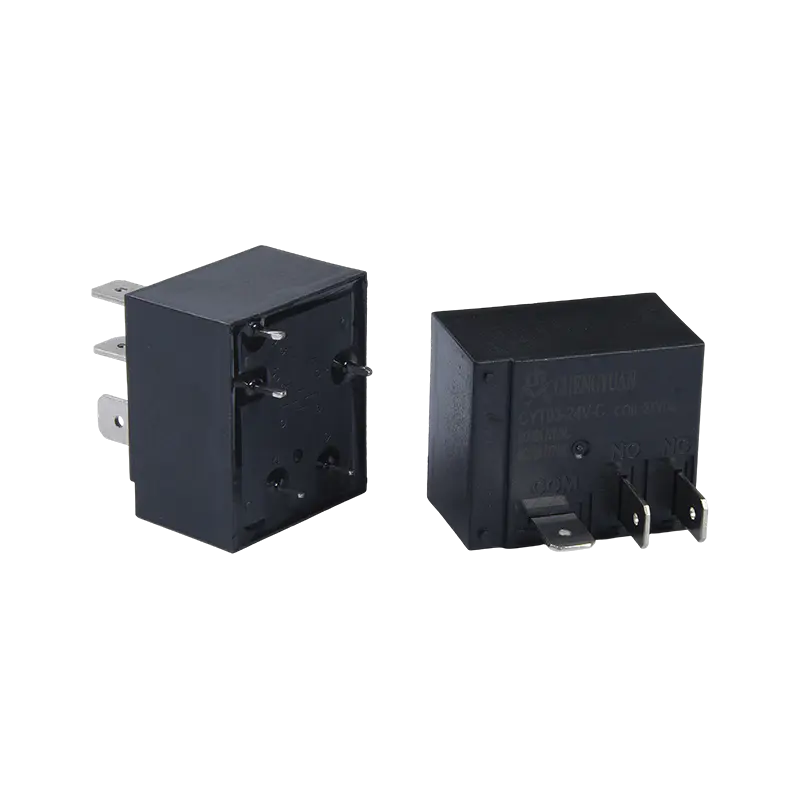

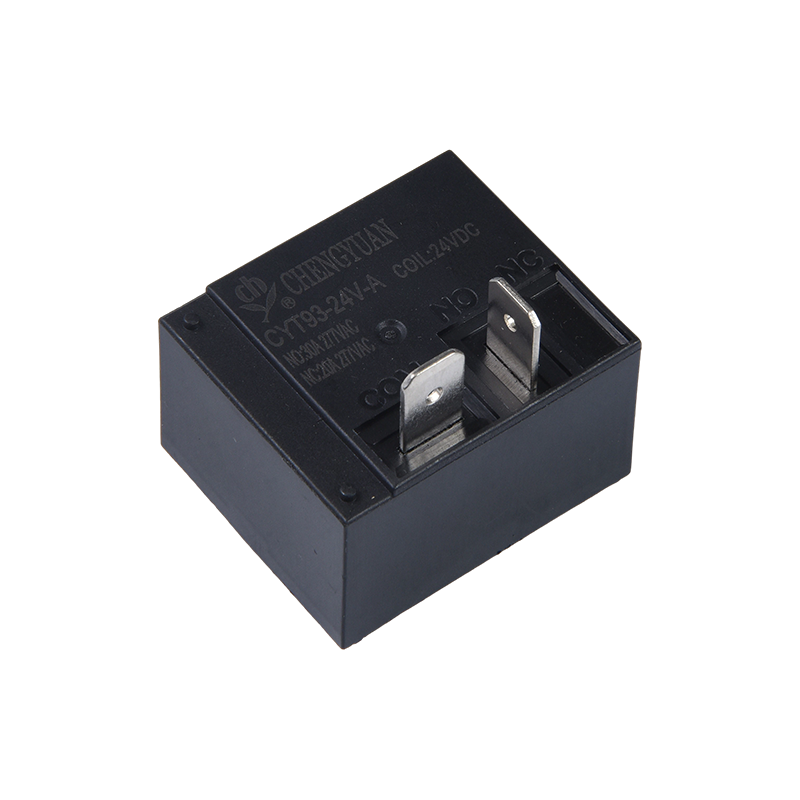

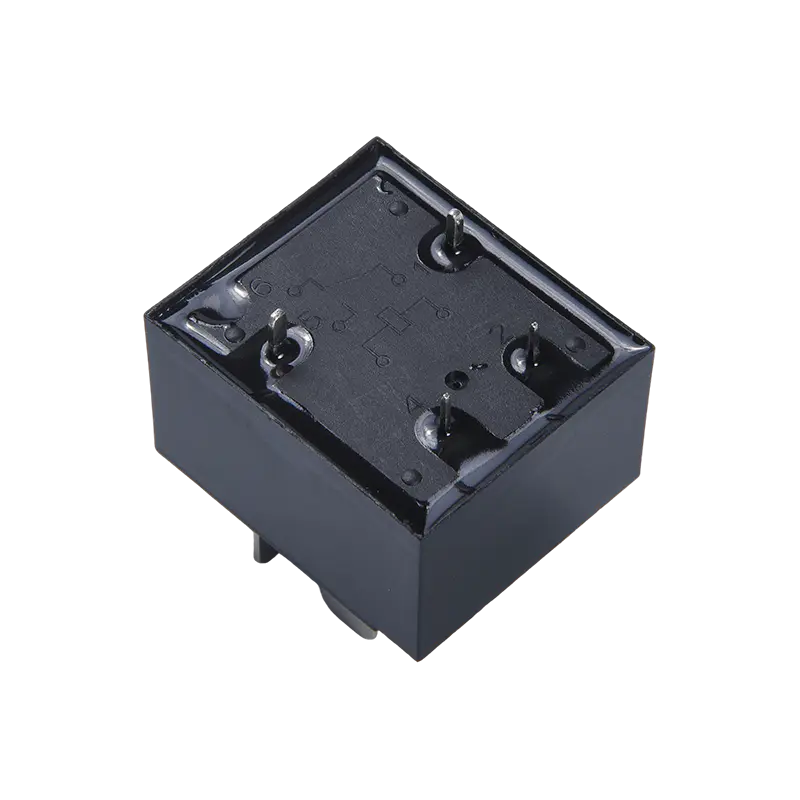

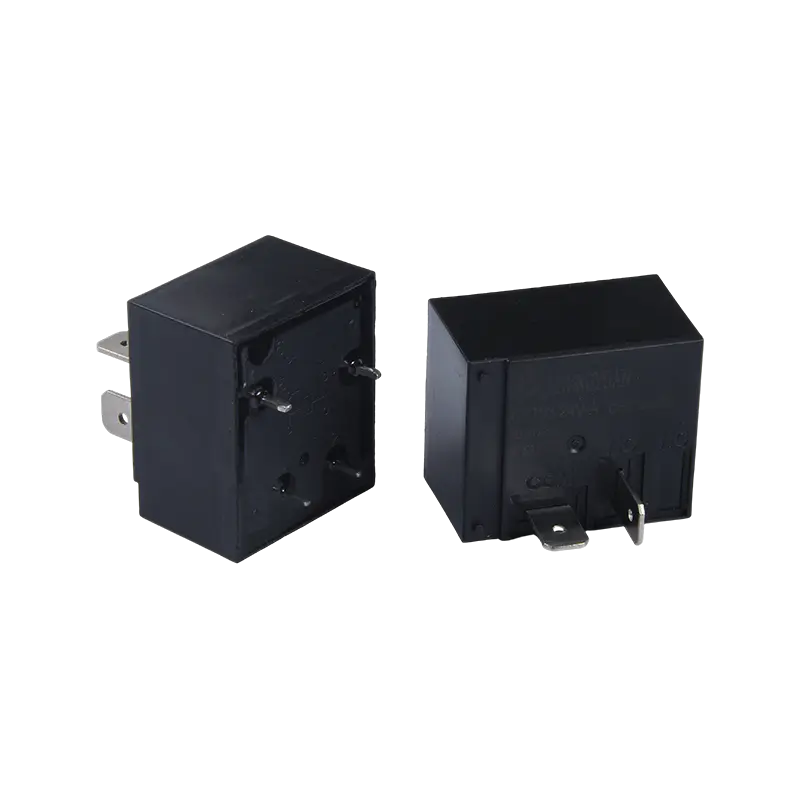

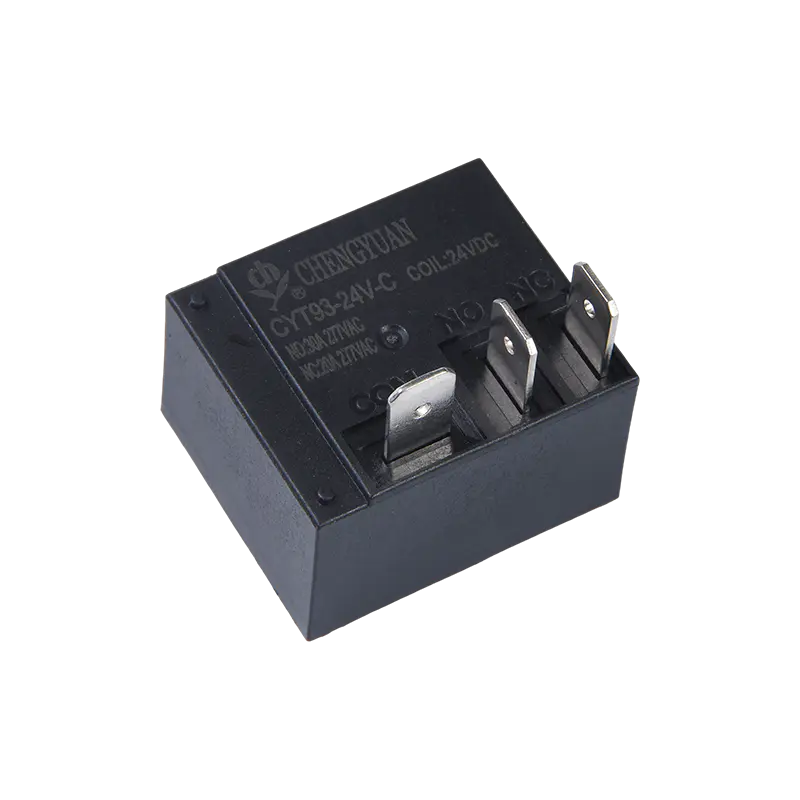

Caractéristiques du produit :
• Capacité de commutation de charge élevée : prend en charge une charge de commutation maximale de 30 ampères (certaines spécifications jusqu'à 40 A), capable de répondre aux besoins de contrôle des équipements haute puissance.
• Conception compacte : petite taille, adaptée à une installation haute densité dans des boîtiers électriques ou des panneaux de commande à espace restreint.
• Faible consommation d'énergie : consommation d'énergie de la bobine aussi faible que 0,9 W, réduisant efficacement la consommation d'énergie du système et la génération de chaleur.
• Options de bornes multiples : des produits de bornes en cuivre sont disponibles pour garantir une excellente conductivité et une fiabilité de contact lors de la gestion de courants élevés.
• Large plage de tension : la tension de la bobine couvre 3 V CC à 48 V CC, compatible avec différents niveaux de tension du système de contrôle.
Applications typiques :
• Electronique automobile : utilisée pour le contrôle de charge haute puissance dans les automobiles, comme les chauffages, les moteurs de ventilateur et les systèmes d'éclairage.
• Équipement de chauffage et de ventilation : convient aux équipements CVC industriels et domestiques, contrôlant les éléments chauffants ou les ventilateurs de ventilation.
• Appareils électroménagers : Utilisé pour le contrôle de l'interrupteur d'alimentation dans les appareils électroménagers à haute puissance tels que les fours électriques et les fours à micro-ondes.
• Contrôle industriel : utilisé comme actionneur dans les équipements d'automatisation nécessitant une commutation à courant élevé.
| Coordonnées |
| Tapez | CYT93 |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 20A/30A 250VCA |
| Max. courant de commutation | 20A/30A |
| Max. tension de commutation | 250 VCA |
| Max. puissance de commutation | 5 000 VA/7 500 VA |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. ( Pas de diode) |
| Temps de sortie | 10 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min. 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 500 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 2500VAC , 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G Min. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| | Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Environ 28g |
Données de bobine (à 20 ℃)
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 5 | 180 | 27 | Environ 0,9 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

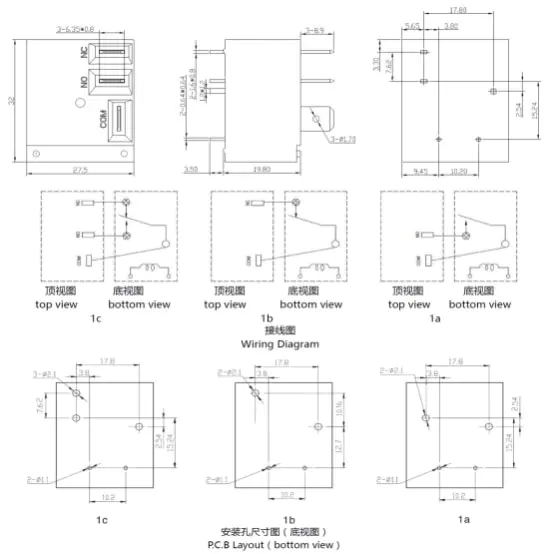

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

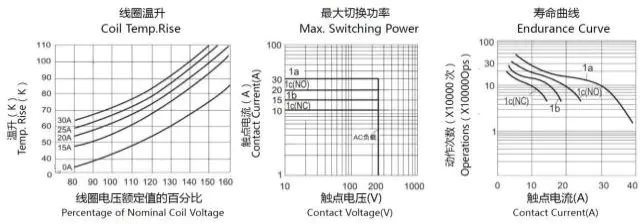

Courbes caractéristiques
Informations de commande
CYT93 - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CYT93
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : : A Formulaire A ; Formulaire B B ; Formulaire C C
4 : Tension nominale : 5,6,9,12,15,18,24,48VDC
5 : Couleur du boîtier : H-Noir
6 : Bobine Pwor : D-0.9W
7 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
