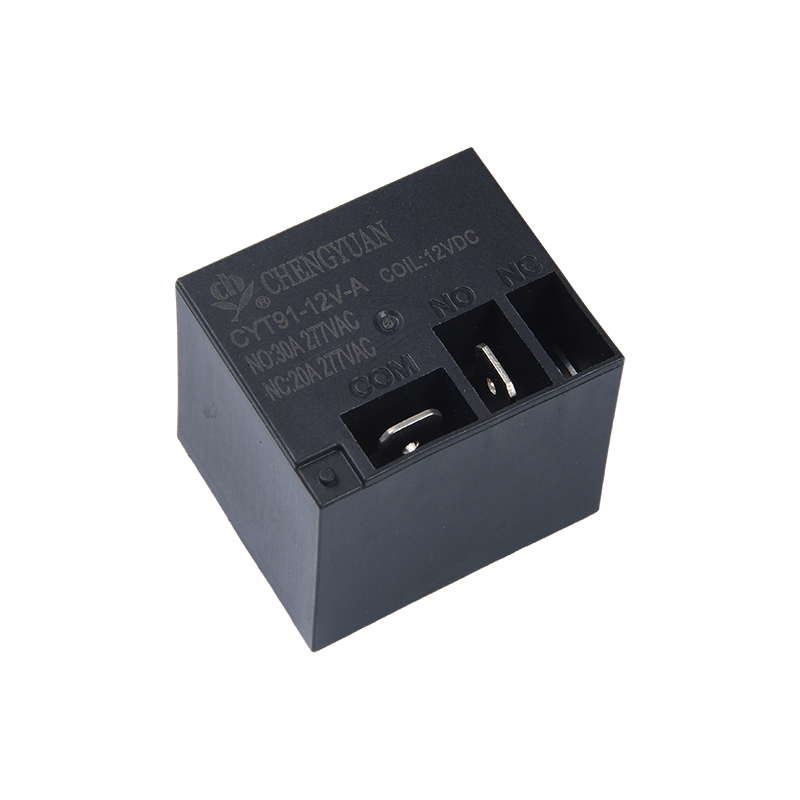

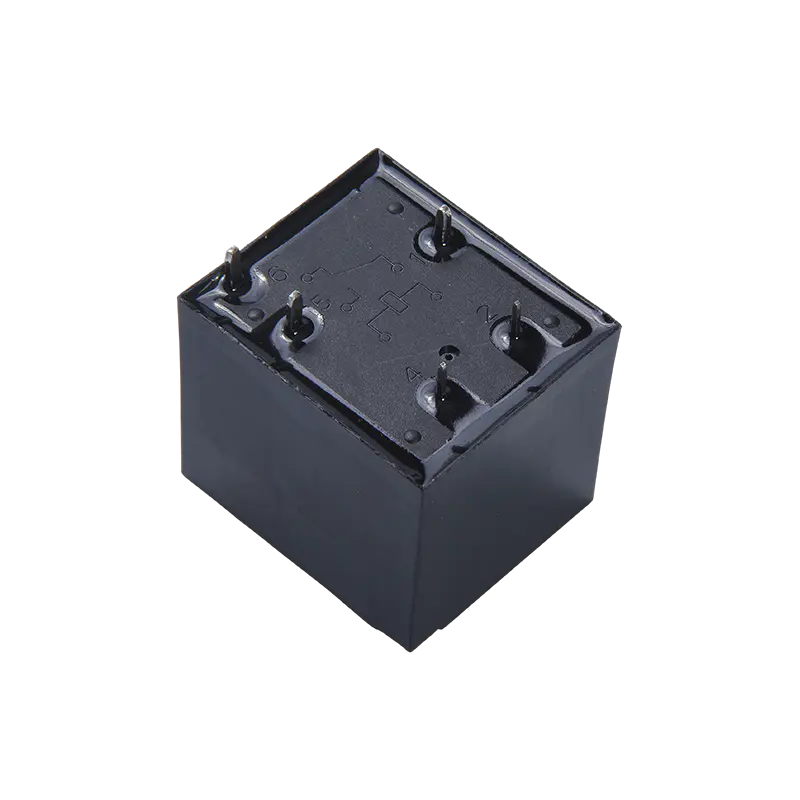

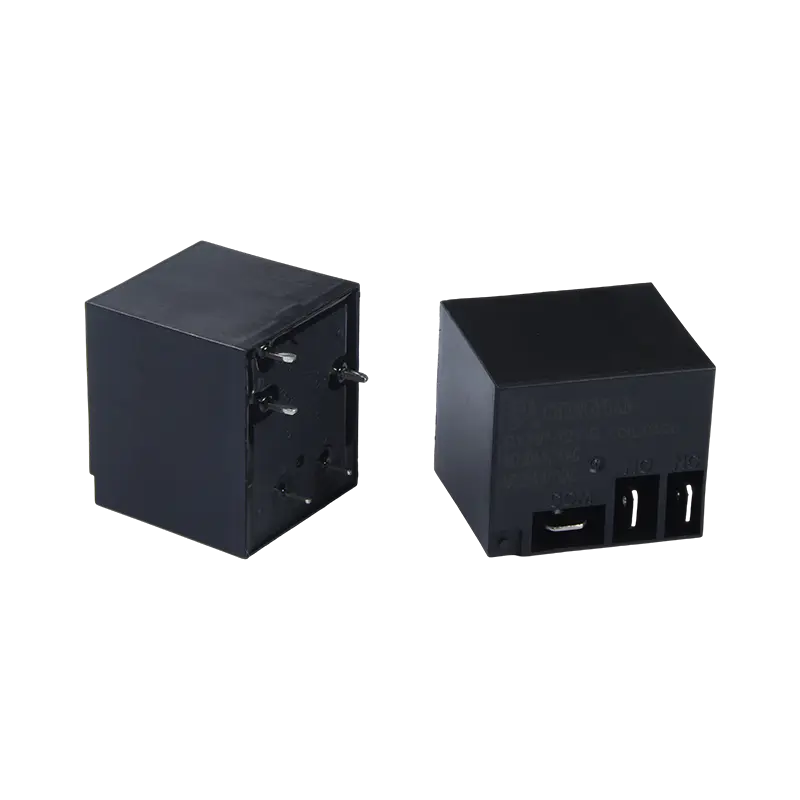

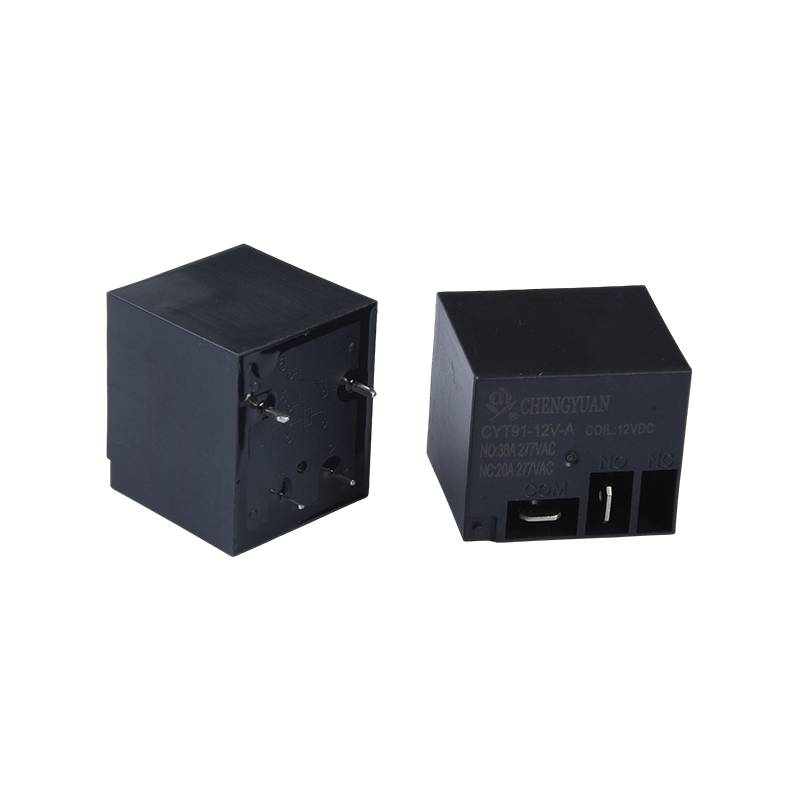

1. Avantages du produit
Conception compacte à courant élevé : atteint une capacité de commutation de charge élevée de 20 A/30 A dans un petit volume, offrant une densité de puissance élevée et économisant de l'espace d'installation.
Structure de transport de courant renforcée : la version optionnelle de borne en cuivre offre une résistance de contact plus faible et une capacité de transport de courant plus forte, réduisant ainsi la génération de chaleur et améliorant la fiabilité à long terme sous un courant élevé.
Large tension d'entraînement : large plage de tension de fonctionnement de la bobine (3-48 V CC), particulièrement adaptée à l'électronique automobile, aux équipements alimentés par batterie et à divers systèmes de contrôle CC.
2. Principales caractéristiques
Capacité de charge : prend en charge la commutation de charge jusqu'à 30 A à 250 V CA ou 28 V CC, répondant aux besoins de contrôle de la plupart des charges résistives et inductives de haute puissance.
Configuration des contacts : utilise une structure SPDT (Single Pole Double Throw), fournissant un contact normalement ouvert et un contact normalement fermé, adapté à une commutation de circuit simple ou à un contrôle marche/arrêt.
Entraînement efficace : la consommation électrique typique de la bobine est de 0,9 W, offrant une efficacité de conduite élevée et une faible charge sur le circuit de commande.
Conception durable : structure robuste, matériaux de contact et pression optimisés pour les arcs à courant élevé, ce qui entraîne une longue durée de vie électrique.
3. Principales applications
Electronique automobile : utilisée dans les véhicules électriques et les véhicules traditionnels pour la gestion de la batterie, les circuits de précharge, les chauffages, les ventilateurs et le contrôle de l'éclairage haute puissance.
Équipement industriel : contrôle les moteurs, les compresseurs, les appareils de chauffage industriels et les unités de distribution d'énergie de petite et moyenne taille.
Appareils électroménagers : Utilisé dans les chauffe-eau instantanés, les appareils de cuisine haute puissance, les compresseurs de climatiseur et les équipements de chauffage nécessitant une commutation à courant élevé.
Contrôle de l'énergie : sert d'interrupteur de commande principal pour les circuits CC à courant élevé dans les systèmes solaires et les équipements de charge.
| Coordonnées |
| Tapez | CYT91 |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 20A/30A 250VCA |
| Max. courant de commutation | 20A/30A |
| Max. tension de commutation | 250 VCA |
| Max. puissance de commutation | 5 000 VA/7 500 VA |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 15 ms maximum. (Pas de diode) |
| Temps de sortie | 10 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min. 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 500 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 2500VAC , 50/60 Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| résistance du jarret | Fonctionnel | 10 G Min. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Environ 28g |
Données de bobine (à 20 ℃)
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Coil resistance ±10%(Ω) | Fonctionnement nominal puissance | Operate tension (Max.) | Tension de libération (Min.) | Max. allowable voltage |
| 5 | 180 | 27 | Environ 0,9 W | 75 % de la valeur nominale tension | 5 % du nominal tension | 130 % de la tension nominale |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

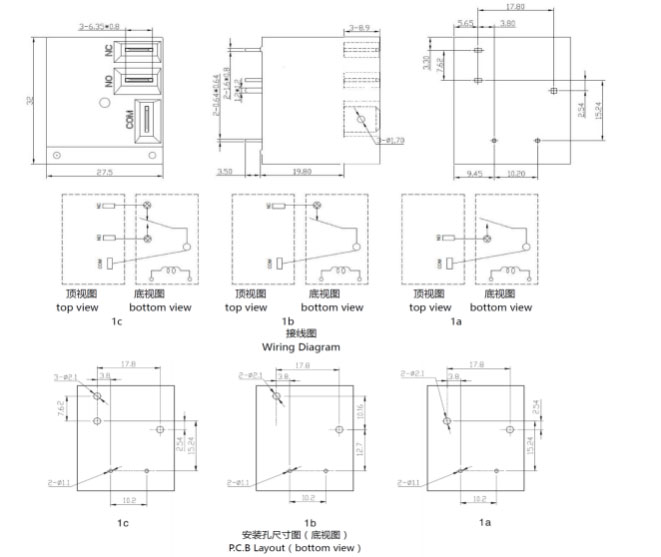

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

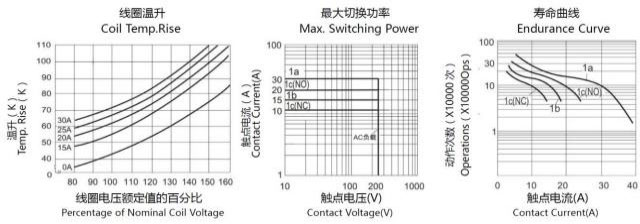

Courbes caractéristiques
Informations de commande
CYT91 - 1 - C - 12 V CC - B - D - S - XX
1 2 3 4 5 6 7 8
1 : Type : CYT91
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : : A Formulaire A ; Formulaire B B ; Formulaire C C
4 : Tension nominale : 5,6,9,12,15,18,24,48VDC
5 : Couleur du boîtier : B-Noir ; L-Bleu
6 : Bobine Pwor : D-0.9W
7 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface ne sont pas suggérés une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
