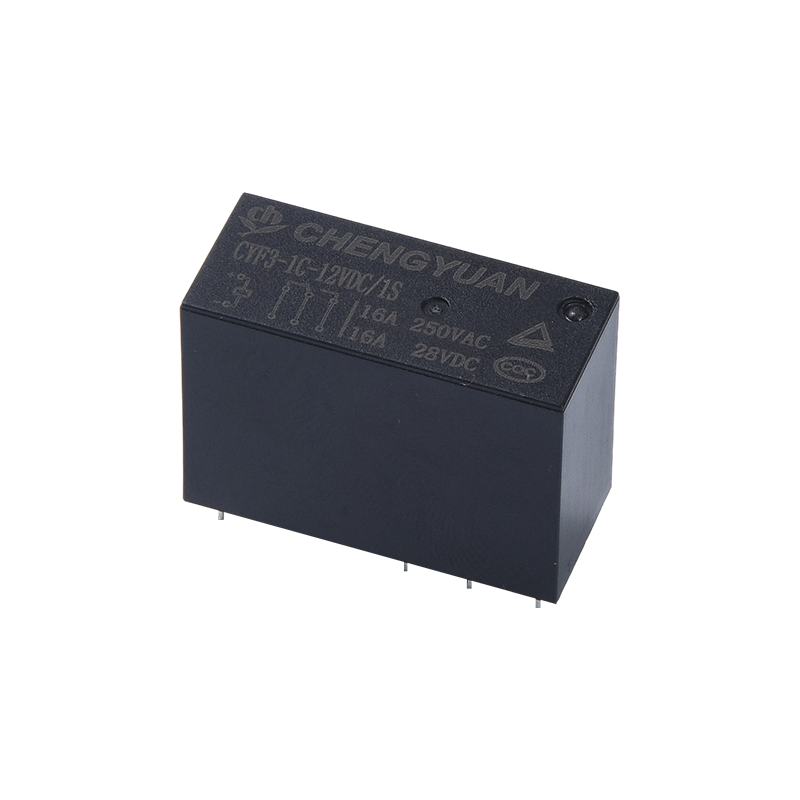

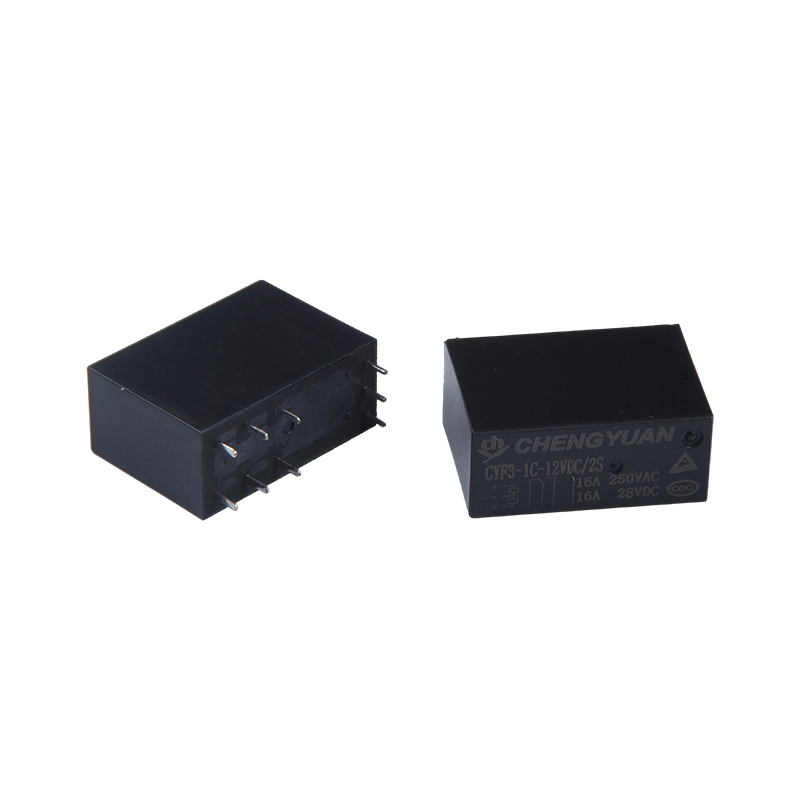

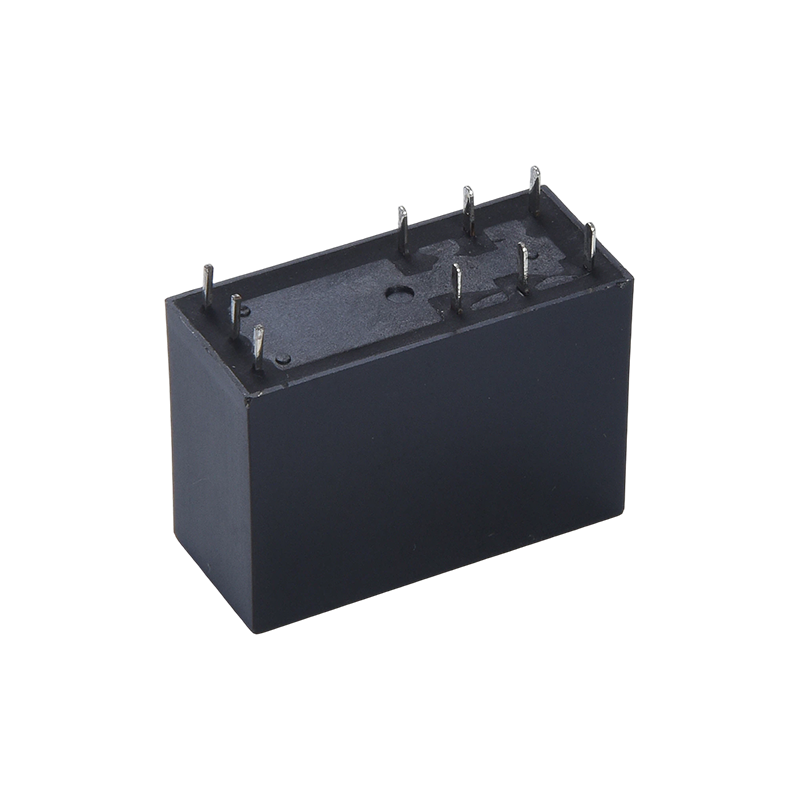

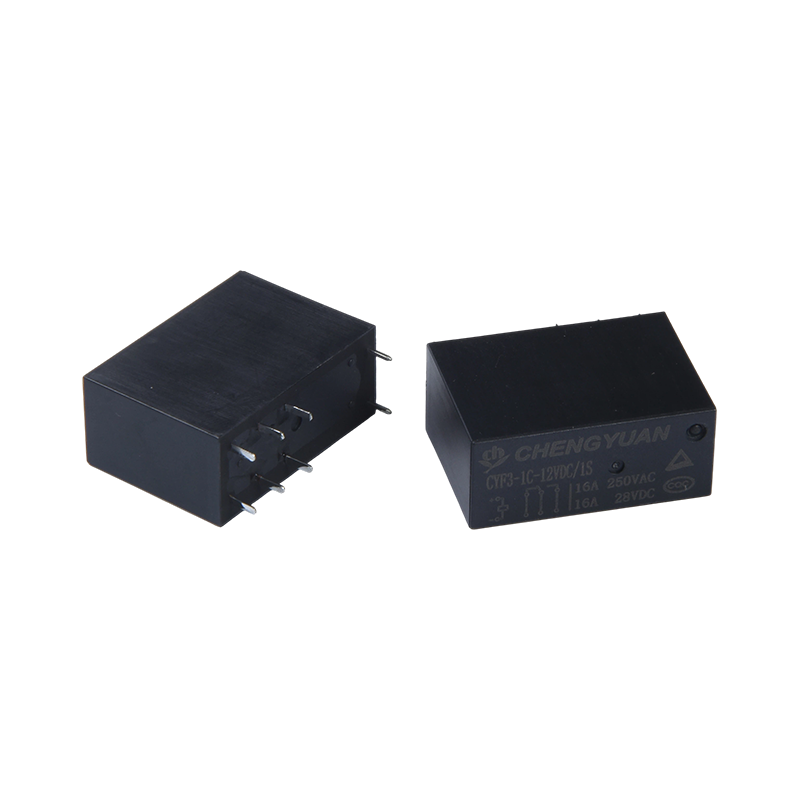

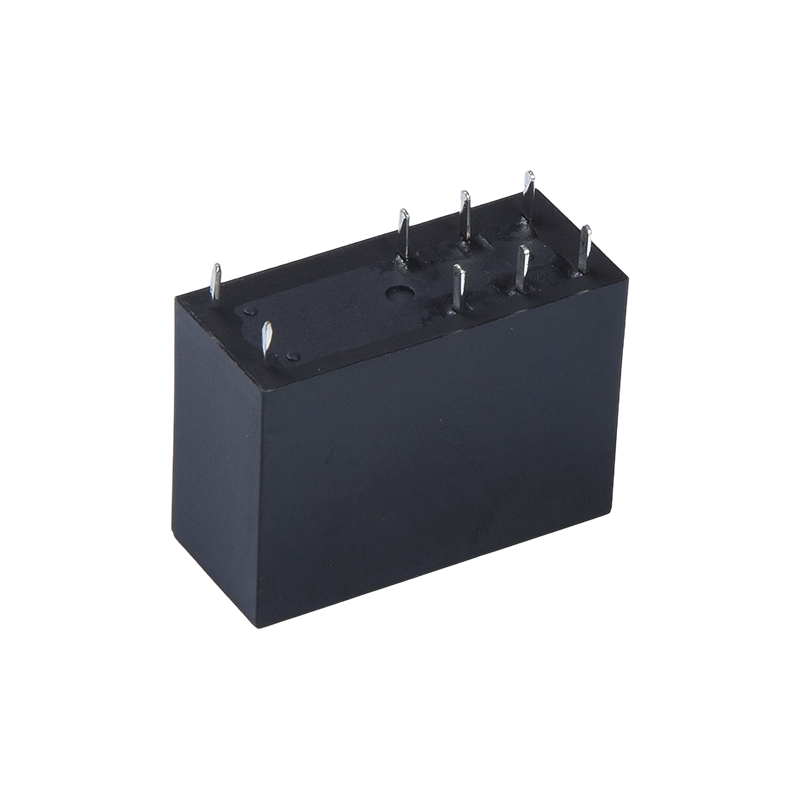

I. Structure du produit et fonctionnalités d'installation
1. Structure de base : adopte une structure de verrouillage magnétique, garantissant que l'état actuel est maintenu même après la coupure de l'alimentation de l'extrémité de commande, permettant ainsi une commutation sans puissance.
2. Caractéristiques d'installation : petite taille, adaptée aux scénarios d'installation à haute densité, économisant efficacement de l'espace sur la carte PCB ;
3. Adaptable à l'assemblage automatisé : la conception structurelle est compatible avec les processus d'installation standard, facilitant l'assemblage de masse et améliorant l'efficacité de la production.
II. Scénarios applicables
1. Équipement de communication : convient à la commutation et au contrôle de circuits dans divers appareils de communication, garantissant une transmission stable du signal ;
2. Équipement de sécurité : convient à la surveillance de sécurité, aux systèmes d'alarme et à d'autres équipements de sécurité, garantissant un fonctionnement sûr grâce à sa haute fiabilité et sa résistance à la tension.
3. Équipement de bureau : utilisé pour le contrôle des circuits internes dans les équipements de bureau tels que les imprimantes et les photocopieurs ;
4. Appareils électroménagers : convient au contrôle de charge et à la commutation de circuits dans les appareils ménagers tels que les climatiseurs et les fours à micro-ondes.
III. Avantages principaux
1. Capacité de charge élevée : capacité de commutation de contact de 17 A, adaptée aux besoins de contrôle des équipements de moyenne et haute puissance, avec une gamme d'applications plus large ;
2. Résistance à haute tension : résistance à la tension de 5 000 V, améliorant la sécurité dans les environnements de circuits complexes ;
3. Installation flexible : petite taille pour une installation haute densité, économisant de l'espace interne ;
4. Faible consommation d'énergie et rétention à long terme : la structure de verrouillage magnétique permet une commutation sans puissance et une rétention d'état à long terme, réduisant ainsi la consommation d'énergie.
5. Certification faisant autorité : certifié TUV et CQC, réduisant le risque de panne et améliorant la fiabilité.
Coordonnées
| Tapez | ACY |
| Documents de contact | Alliage d'argent |
| Résistance de contact | 100 mΩ maximum (à 1 A 16 V CC) |
| Charge nominale (charge résistive) | 10A250 VCA |
| Max. courant de commutation | 15A |
| Max. tension de commutation | 250VAC |
| Max. puissance de commutation | 2500 VA |
| Min. changer de charge | 6V 1A |
Caractéristiques
| Durée de fonctionnement (à la tension nominale de la bobine) | 8 ms maximum. ( Pas de diode) |
| Temps de sortie | 5 ms maximum. ( Pas de diode) |
| Résistance d'isolation | Min 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 750VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 1500VAC, 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G min |
| Destructeur | 10 G min |
| Endurance | Endurance mécanique (10 800 ops./h) | 10 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( pas de condensation) |
| Poids | Environ 8,5 g |
Données de bobine (à 20 ℃)
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 120 | 25 | Environ 0,36 W | 75 % du nominal tension | 5 % du nominal tension | 130 % de la tension nominale |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Les données indiquées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.
Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)
Courbes caractéristiques
CYA-1-C-12VDC-H-D-T-XX
1 2 3 4 5 6 7 8
1 : Tapez : CYA
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : C De C ; H De A ; B De B
4 : Tension nominale : 3,5,6,9,12,18,24,48VDC
5 : Couleur du boîtier : T -Blanc ; H-noir ; L-Bleu 6 : Puissance de la bobine : D-0,45 W L-0,36 W
7 : Construction de protection : résistante au flux S,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre-Exigence particulière
(1) : Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
(2) : Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
(3) : Les exigences spécifiques du client (XX) seront évaluées par notre société puis marquées par des symboles caractéristiques.
