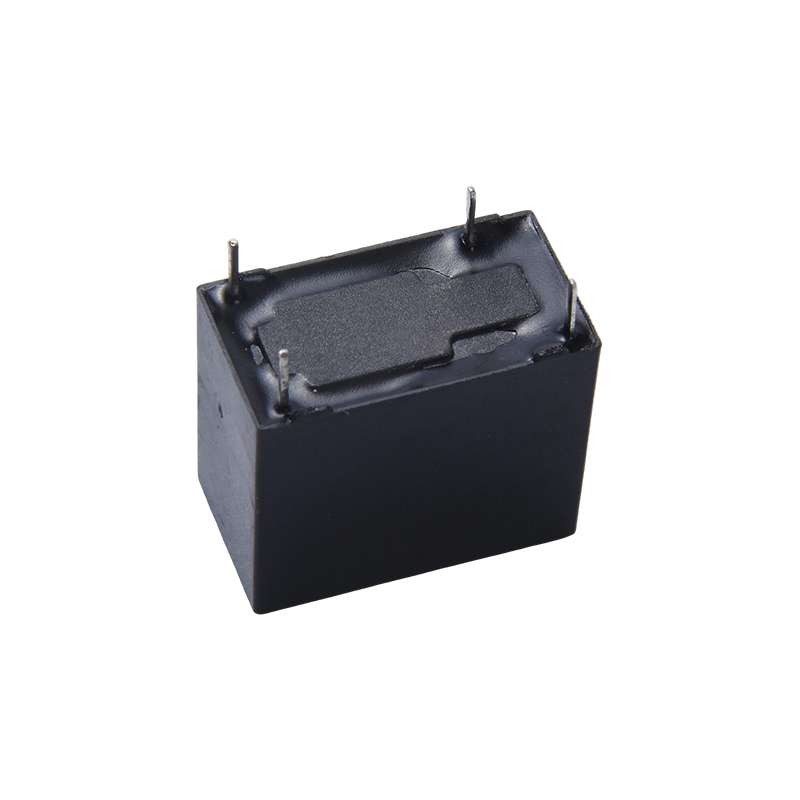

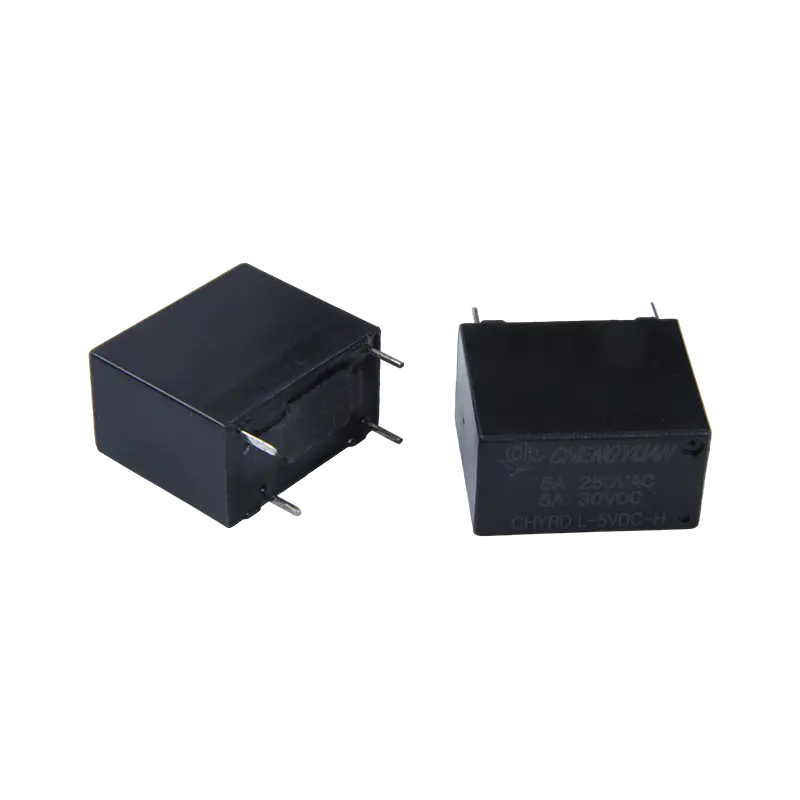

Avantages du produit :
Spécifications de charge multiples : offre différentes options de courant de contact (5A/10A/16A/20A), permettant une sélection flexible de la capacité de charge la plus appropriée en fonction de scénarios d'application spécifiques.
Compatibilité de montage haute densité : conception structurelle compacte spécialement optimisée pour les environnements de montage haute densité, contribuant à améliorer l'utilisation de l'espace des circuits imprimés.
Forte polyvalence : en tant que relais à usage général, il est largement applicable à divers circuits de contrôle industriel et d'appareils électroménagers.
Commutation de contact stable : allume et éteint les circuits de manière fiable, garantissant la stabilité du fonctionnement de l'équipement.
Ses principales applications incluent le réglage automatique, la protection de sécurité et la commutation de circuits.
Dans le domaine des appareils électroménagers, le relais 32F est largement utilisé dans les climatiseurs, les cuiseurs à riz, les réfrigérateurs et les stérilisateurs pour obtenir un contrôle de puissance et une protection contre les surcharges.
Il est également couramment utilisé dans les équipements de bureau et les équipements audiovisuels pour la commutation des signaux et le contrôle de la régulation de tension.
Le contrôle industriel, les systèmes de sécurité et l'électronique automobile (telle que la climatisation automobile et la gestion de l'énergie) constituent un autre domaine d'application important, répondant aux exigences de résistance aux surtensions et de fiabilité à long terme.
Coordonnées
| Tapez | CHYRD |
| Documents de contact | Alliage d'argent : AgSnO2In2O3, AgSnO2, AgNi |
| Résistance de contact | 100 mΩ Max. (à 1 A 6 V CC) |
| Charge nominale (charge résistive) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Max. courant de commutation | 20A |
| Max. tension de commutation | 250 VCA/30 VCC |
| Max. puissance de commutation | 2 500 VA/300 W |
| Min. changer de charge | 6V 1A |
| Caractéristiques |
| Temps de fonctionnement (à la tension nominale de la bobine) | 10 ms maximum. (Pas de diode) |
| Temps de sortie | 5 ms maximum. (Pas de diode) |
| Résistance d'isolation | Min. 1 000 MΩ (à 500 V CC) |
| Rigidité diélectrique | Entre contacts ouverts : 1 000 VAC, 50/60 Hz pendant 1 min |
| Entre bobine et contact : 4000VAC , 50/60Hz pendant 1min |
| Résistance aux vibrations | Destructeur | 10-55 Hz, à double amplitude de 1,5 mm |
| Fonctionnel | 10-55 Hz, à double amplitude de 1,5 mm |
| Résistance aux chocs | Fonctionnel | 10 G Min. |
| Destructeur | 100 G Min. |
| Endurance | Endurance mécanique (10 800 ops./h) | 1 000 000 opérations. (à température ambiante) |
| Endurance électrique (360 opérations/h) | 100 000 opérations. (à température ambiante) |
| Température ambiante | -40 ℃ ~ 85 ℃ ( sans condensation) |
| Poids | Environ 4,6 g |
| Nominal tension (Vcc) | Nominal fonctionnement courant ±10 % (mA) | Résistance de la bobine ±10 % (Ω) | Fonctionnement nominal puissance | Tension de fonctionnement (Max.) | Tension de libération (Min.) | Max. tension admissible |
| 3 | 150 | 20 | Environ 0,45 W | 75 % de la valeur nominale tension | 5 % de la nominale tension | 130 % de la tension nominale |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Environ 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Les données affichées ci-dessus sont des valeurs initiales. N'appliquez pas la tension maximale autorisée sur la bobine pendant plus de 10 minutes pour éviter une surchauffe de la bobine.

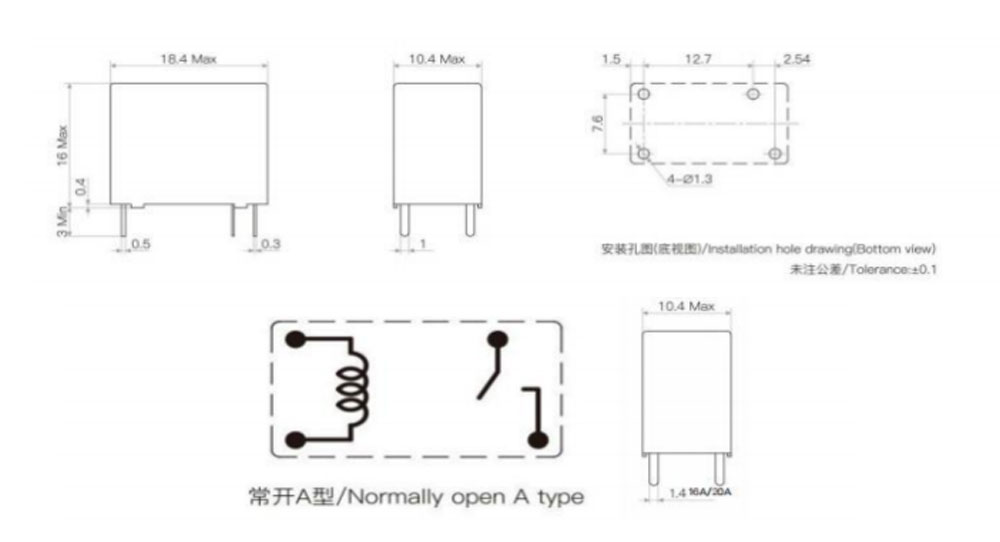

Dimension du contour, Schéma de câblage, Disposition du PCB (Unité : mm)

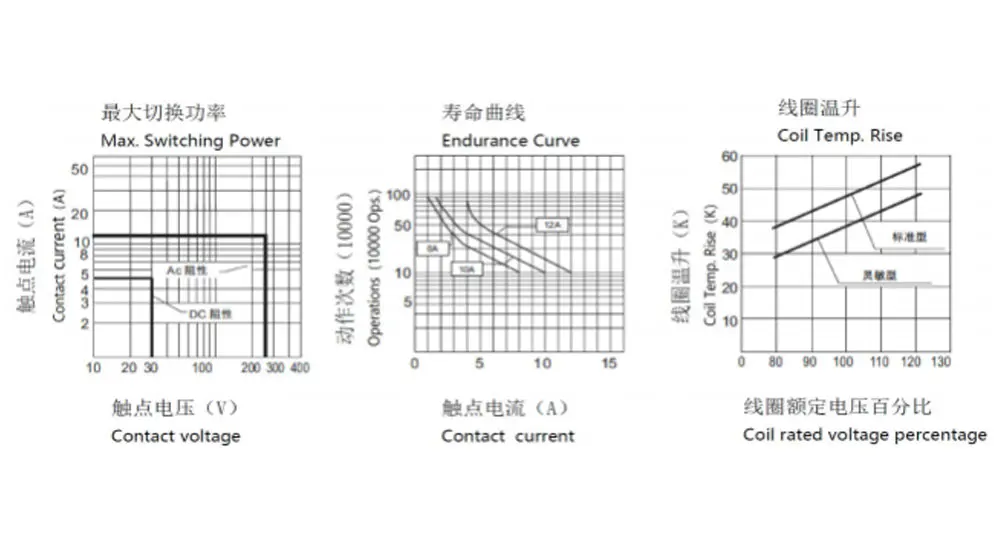

Courbes caractéristiques
Informations de commande
CHYRD - 1 - A - 12 VCC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CHYRD
2 : Nombre de pôles : 1-1pôle
3 : Modalités de contact : A-De A
4 : Tension nominale : 3,5,6,9, 12, 18,24 VCC
5 : Couleur du boîtier : B-Noir
6 : Puissance de la bobine : D-0,45 W L-0,2W
7 : Construction de protection : résistante au S-Flux,
SH- Type scellé lavable
8 : Paramètre spécial : type Nil-Standard
Lettre ou chiffre – Exigence spéciale
Les relais résistants aux flux ne peuvent pas être utilisés dans un environnement contenant des polluants tels que H2S, SO2, NO2, poussière, etc.
Le nettoyage à l'eau ou le traitement de surface n'est pas suggéré une fois les relais résistants aux flux assemblés sur le PCB.
Avertissement : les spécifications sont fournies à titre de référence uniquement. Les spécifications sont sujettes à changement sans préavis.
Nous n'avons pas pu évaluer toutes les performances et tous les paramètres pour chaque application possible. Ainsi, les utilisateurs doivent être en mesure de choisir
Produit adapté à leur propre application. Pour les relais scellés, après l'installation et le nettoyage, veuillez ouvrir le trou de ventilation du boîtier avant utilisation. Si vous avez des questions, veuillez contacter Chengyuan pour les services techniques. Cependant, il est de la responsabilité de l'utilisateur de déterminer quel produit doit être utilisé.
